Arduino klon - problem z wgrywaniem programu


miro88

Pomocna odpowiedź

Cześć,

pojawił mi się problem z wgrywaniem programy na płytkę Arduino (mam klona).

Przy wciśnięciu przycisku Wgraj po krótkim czasie pokazuje się następujący komunikat:


W menedżerze urządzeń jest widoczny jak poniżej:


W Arduino mam port COM2.

Co nalezy zrobić dalej?

  • Lubię! 1
Link do komentarza
Share on other sites

Cytat

Wgrywałes już na tą płytkę?

Tak

Cytat

Próbowałeś old bootloader?

Nie mam tej opcji 😞

Cytat

Wgrałeś stery Ch340?

Wgrałem na nowo sterownik CH340, ale bez efektu

Cytat

zmień com2 na przykładowo com4 i wyżej.

Próbowałem różne COM-y, jednakże bez efektu.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Cześć @miro88

1. A co to jest za Arduino ?

2. Czy programujesz samą płytkę czy też masz do niej podpięte - w czasie programowania - jakieś dodatkowe moduły ( np. Bluetooth etc. ) ?

3. Czy możesz ściągnąć z poziomu IDE informację o płytce ? ( Narzędzia->Pobierz informacje o płytce )

Link do komentarza
Share on other sites

(edytowany)
1 godzinę temu, keram167 napisał:

Cześć @miro88

1. A co to jest za Arduino ?

2. Czy programujesz samą płytkę czy też masz do niej podpięte - w czasie programowania - jakieś dodatkowe moduły ( np. Bluetooth etc. ) ?

3. Czy możesz ściągnąć z poziomu IDE informację o płytce ? ( Narzędzia->Pobierz informacje o płytce )

1. UNO

2. Sama płytka

3. Tak

Wydaje mi się że płytka jest uszkodzona. Znajduje się w obudowie z plexi, ale po dołączeniu kabla USB po kilku minutach cała obudowa jest bardzo ciepła...

Edytowano przez miro88
zmiana treści
Link do komentarza
Share on other sites

Żebyś tylko nie uszkodził sobie USB w komputerze ... Wysoka temperatura może wskazywać na zwarcie, przeglądnij płytkę czy nie ma widocznych "obrażeń" lub czy jakiś paproch metalowy ( np. cyna ) nie przylepił się do ścieżek.

Link do komentarza
Share on other sites

(edytowany)

Przegrzewa się mikrokontroler, kilka sekund i nie da się utrzymać palca na nim, taki jest gorący ☹️.

Przejrzałem płytkę, ale nic podejrzanego nie zauważyłem.

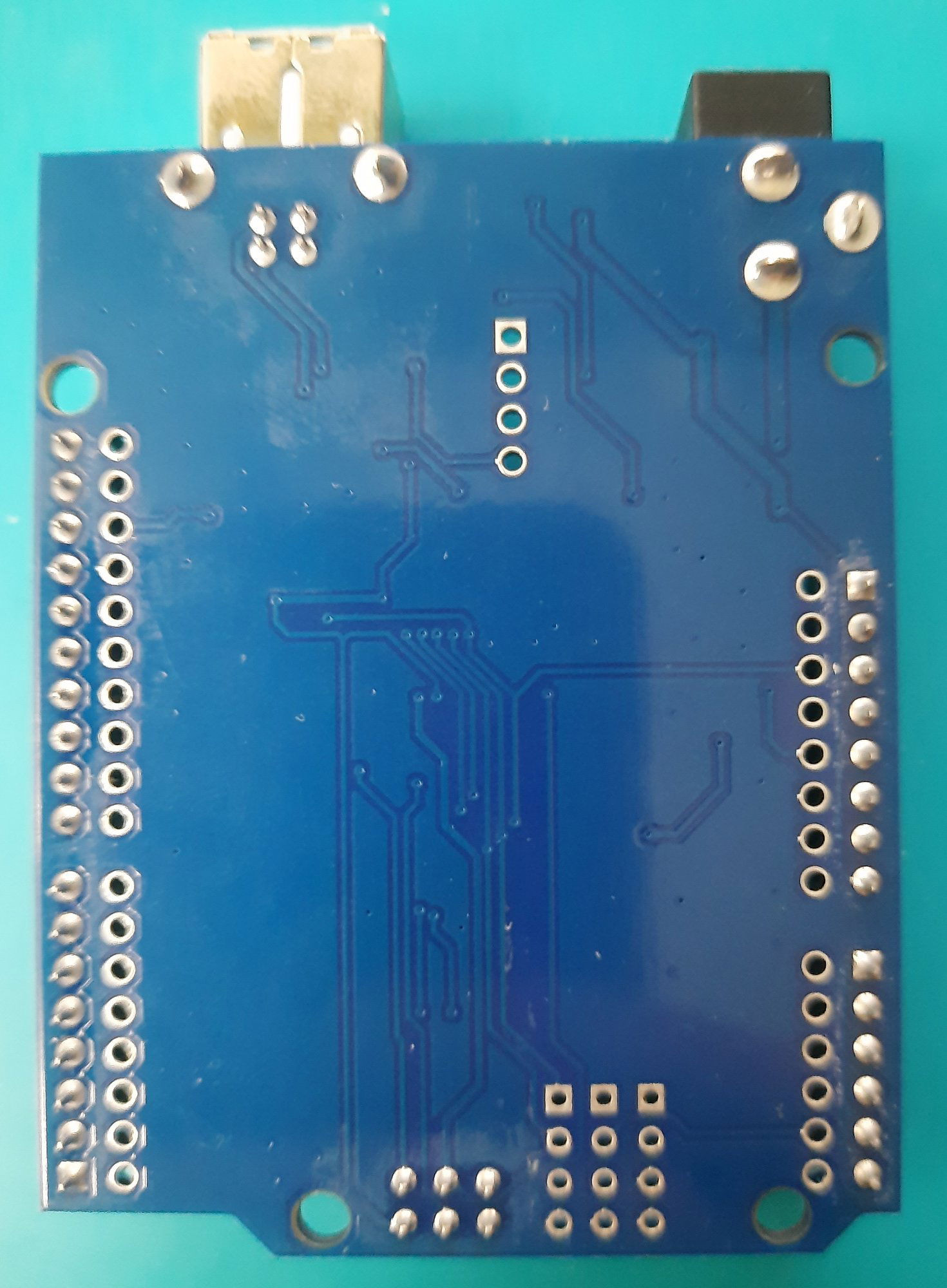

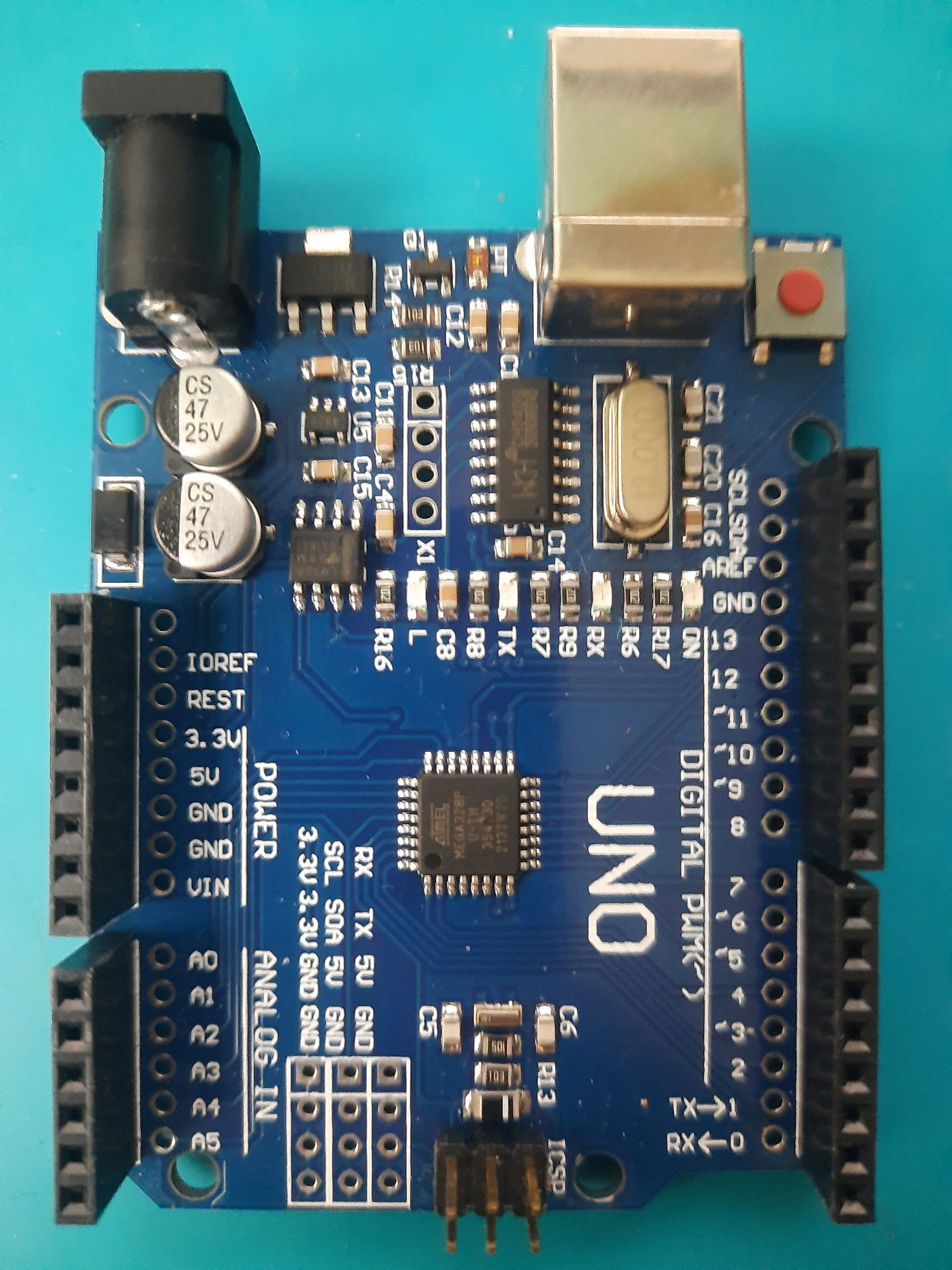

Załączam zdjęcia płytki.

20221001_103839.thumb.jpg.32359f18d8645d1fd77cab65ff345c80.jpg20221001_103927.thumb.jpg.d58dfd3b31e5b1db6053c08db75e2883.jpg

Edytowano przez miro88
Link do komentarza
Share on other sites

- można spróbować tak jak powyżej wgrac nowy bootloader ale wynik moze byc negatywny.

- jeśli uprocesor się grzeje to kiepska sprawa, mam podejrzenie że ktoś podłaczył do zasilania 12V i spalił się stabilizator +5V

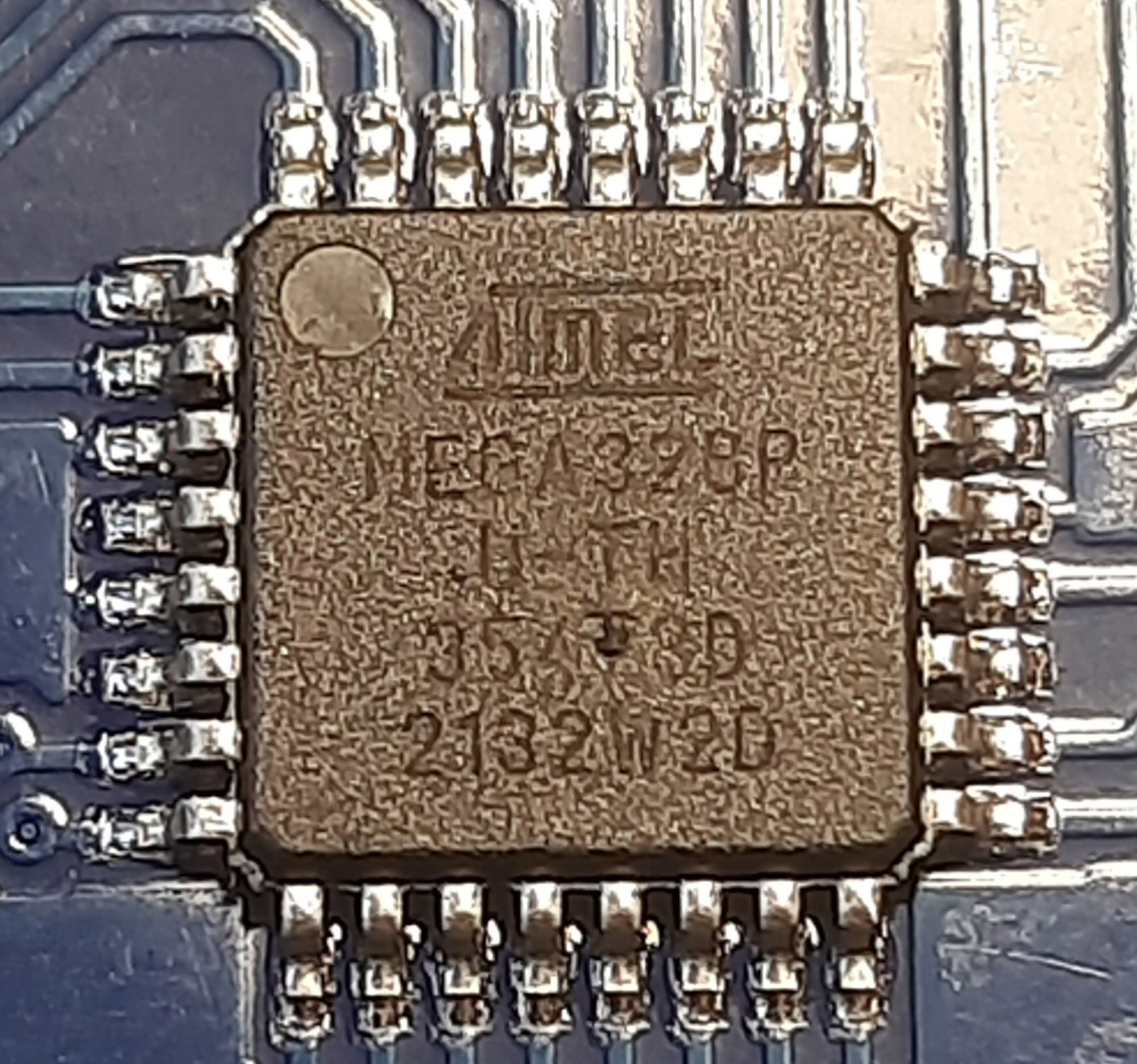

- efektem spalenia może być ta kulka na uprocesorze.

  • Lubię! 2
Link do komentarza
Share on other sites

Dnia 1.10.2022 o 15:09, miro88 napisał:

Mam płytkę NUCLEO-L476RG której do tej pory nie używałem.

NUCLEO ma logikę 3.3V, konieczny będzie konwerter poziomów logicznych dla pewnego działania. W Arduino IDE musi być zainstalowany CORE dla płytek STM.

Do uszkodzonego Arduino lepiej nic nie podłączaj, jak jest gorący to przynajmniej sam chip do kosza, może kiedyś będziesz umiał wylutować SMD i podmienić na sprawny, komercyjna naprawa raczej nie będzie się opłacać, wyjdzie w cenie nowej płytki spokojnie, jeszcze teraz same chipy 328P mają kosmiczne ceny. Żadne ponowne wgrywanie bootloadera nie ma sensu, może na pinach ma  wyższe napięcia i ubijesz ekspedycję ratunkową o kompletu.
