Obsługa 20 matryc diod - matrix 5x4


a004

Pomocna odpowiedź

Cześć,

Chcę obsłużyć 20 wyświetlaczy led matrix 5x4 napięcie zasilania 12V. Pojedyńczy wyświetlacz przy zapaleniu wszystkich diód pobiera 1A prądu.
Do obsługi tych wyświetlaczy użyję Raspberry 3B+. Program mam już napisany, tylko nie wiem w jaki sposób mogę podłączyć tak dużo wyświetlaczy do Raspberry. Jeśli ktoś zna sposób jak to zrobić będę wdzięczny za podpowiedź

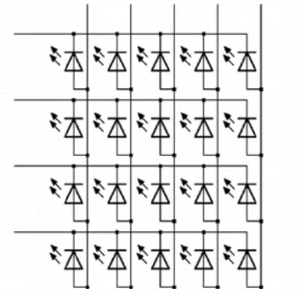

Schemat wyświetlacza 12V


Link do komentarza
Share on other sites

@a004 witam na forum 🙂

Najprościej na pewno za pomocą ekspandera portów na I2C - każda matryca może mieć wtedy swój kontroler, a całość połączysz za pomocą dwóch przewodów. Powiedz tylko cos więcej o tym projekcie - jakich częstotliwości odświeżania oczekujesz?
