Gdzie na płytce jest plus, a gdzie minus?

[nigraS]

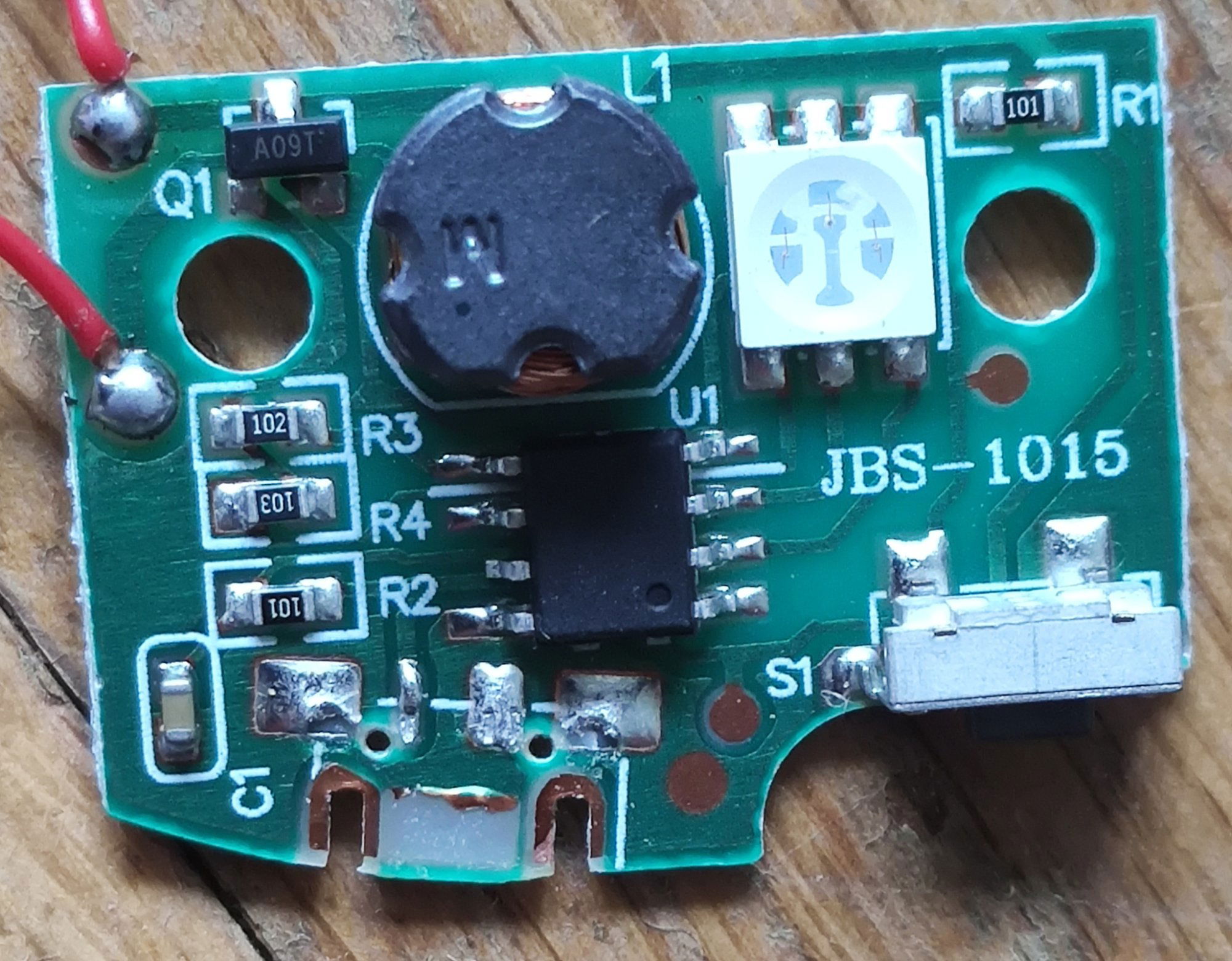

Chciałbym na stałe przylutować kabelek zasilający (poprzednio było to złącze USB, jednak chińskie małe rączki słabo je przymocowali i złącze się urwało)



Moje pytanie:

Gdzie na tej płytce znajduje się plus i minus?

[matsobdev]

Poszukaj pinout złącza USB, pewnie micro B tutaj. Tylko to będą pady złącza, to trochę małe i delikatne, łatwo wyrwać. Jak masz miernik, to z brzęczykiem sprawdź, na której nodze scalaka brzęczy jak trzymasz na plusie drugą sondę.

Edytowano Listopad 17, 2022 przez matsobdev

[nigraS]

Miernik gdzieś mi się zapodział.

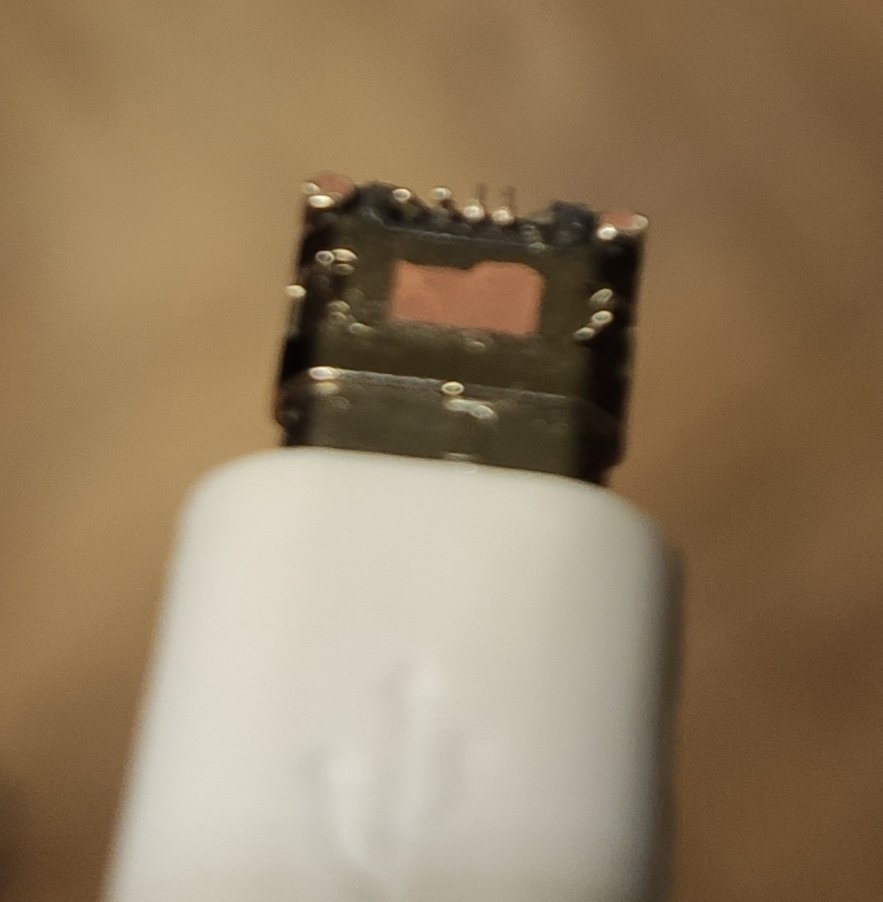

Na płytce było złącze micro B tak jak napisałeś.

Czy bez miernika można sprawdzić gdzie na płytce jest plus i minus?



[matsobdev]

Znaczy tam gdzie było złącze, mały, wąski pad po lewej to +, a po prawej, taki jakby podwójny (w sumie dwa pady), to -. Możesz prześwietlić płytkę i sprawdzić, gdzie idzie ta ścieżka. No tak pod światło, może będzie widać.

Edytowano Listopad 21, 2022 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[nigraS]

Pod światłem to wygląda tak.

[matsobdev]

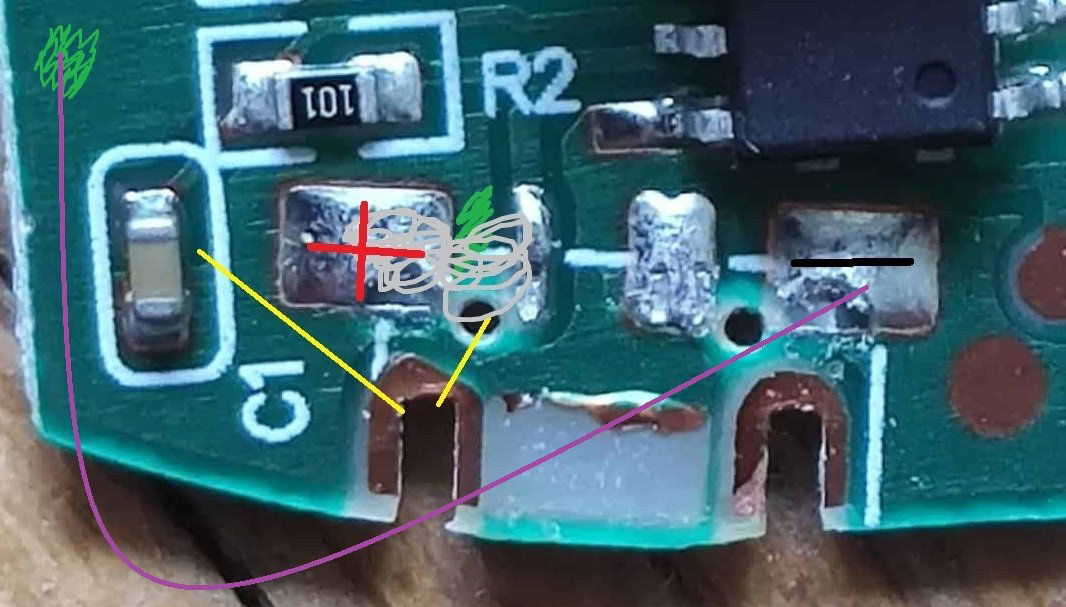

Ja bym przeciął to co za żółto, oskrobał do miedzi na zielono, polutował na szaro i są dwa duże albo przynajmniej większe pady, które trudniej uszkodzić lutując bezpośrednio przewody. No i jeszcze kabelkiem połączyć na fioletowo, żeby masa wszędzie była.





Edytowano Grudzień 12, 2022 przez matsobdev

[nigraS]

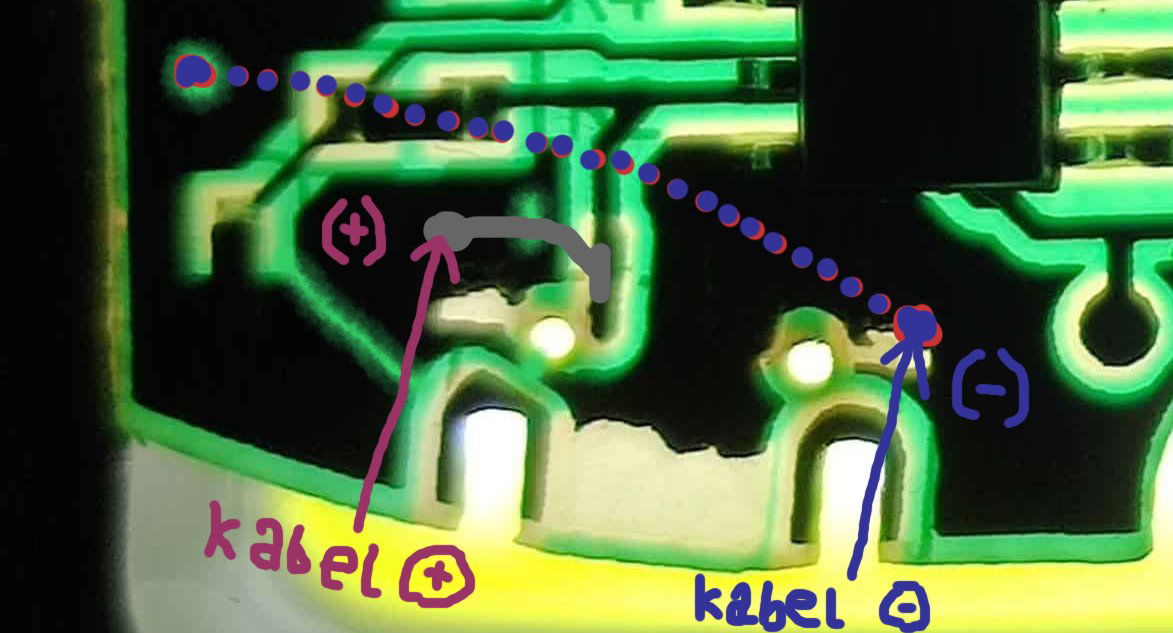

Czyli patrząc pod światło wyglądało by to tak?

[matsobdev]

W sumie tak.

[nigraS]

Dziękuję.

[nigraS]

Mam jeszcze pytanie.

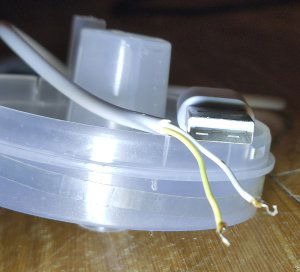

Znalazłem popsuty kabel USB. Jak znaleźć gdzie on ma (+) i (-) ?



[Danyeru]

Podłącz do kostki i pomierz.

A jak dalej miernik zapodziany, to dioda, rezystor i sprawdź kiedy zaświeci. 🙃

[nigraS]

Dziękuję o diodzie nie pomyślałem.



[farmaceuta]

No najlepiej miernikiem sprawdzić...😉 Obstawiam że biały to masa...😜

[farmaceuta]

1 godzinę temu, Danyeru napisał:

to dioda, rezystor i sprawdź kiedy zaświeci. 🙃

Dobry sposób choć obstawiam że większość nie wie gdzie LED ma +...zakładając że obie nóżki takiej samej długości...

Edytowano Grudzień 16, 2022 przez farmaceuta

[Danyeru]

Sam czasami mam zaćmienie, wtedy wynajduję LED-y na stronach Forbota. 🙃
