taśma do ekranu dotykowego, kamery do chińskiego rejestrora


pyta

Pomocna odpowiedź

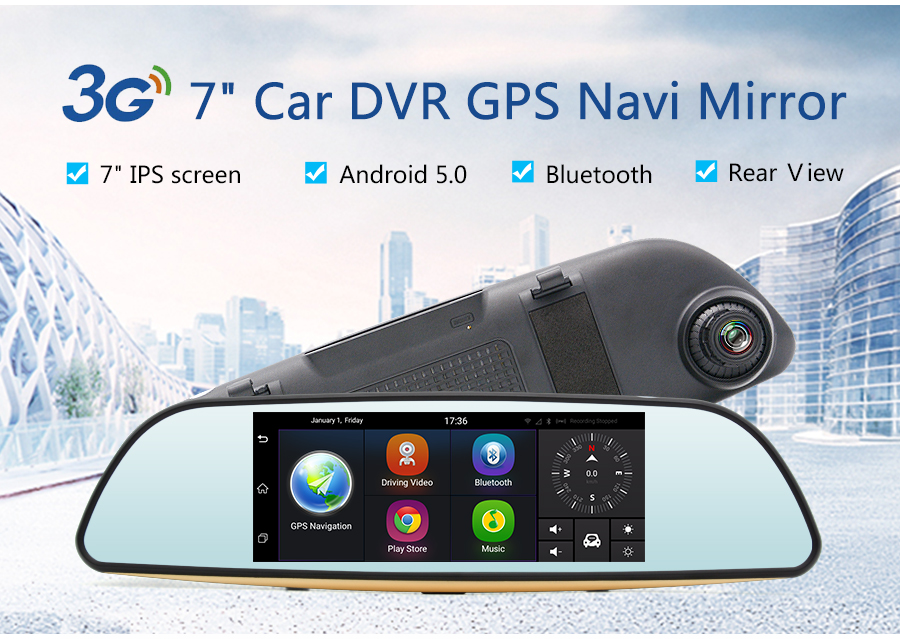

Musiałem wymienić gniazdo USB w rejestratorze jazdy Junsun CM84 / karmax / DVR mirror (wiele nazw, jedna chińszczyzna)




Niestety zrobiłem to tak nieudolnie, że po złożeniu, okazało się że pady na taśmach są pozaginane/ wyłamane/uszkodzone.

Taśmy łączące (1) kamerę z płytą główną -24 piny

oraz

(2) panel dotykowy z płytą główną - 6 pinów



W związku z tym - wideo z rejestratora nie działa (1) po włączeniu kamery jest czarną planszą.

(2)Dotyk raz działa, raz nie



Jestem pewien, że uszkodzenie tych taśm wpłynęło na powyższe usterki.



Taśma od panelu dotykowego ma opis WeiYang CZ E358735 AWM 20624 80C 60V vw-1 Gniazdo ma 6 pinów.

Taśma od kamery ma opis AWM 20706 105C 60V VW-1. Gniazdo do którego była wkładana ma 24 piny.



Problem jest w tym, że takich taśm w serwisach na A jest wiele, ale wyglądają różnie.



Zastanawiam się więc gdzie kupić dokładnie takie taśmy, jeśli to możliwe. Mam świadomość, że ten rejestrator pozostawia wiele do życzenia, niemniej jego uruchomienie jest dla mnie bardzo ważne.



Pozdrawiam



Edytowano przez pyta
Link do komentarza
Share on other sites

Może uda się naprawić. Niedawno odnawiałem starą nawigację nawigację i też była załamana i po latach i kilku otwarciach odbudowy pękła. Mowa o FPC. Jak jest zapas, to odetnij nożyczkami (nie nożem, żeby nie rozedrzeć taśmy) za miejscem uszkodzenia i wzdłuż łamanym ostrzem (łatwiej pojedyncze ścieżki odsłaniać, pod lekkim kątem nożyk niż równolegle całość), czy czymś podobnym oskrob soldermaskę, czy co tam przykrywa ścieżki. Podłuż potem tą grubą folią/podkładką na końcu taśmy, przy złączu, razem z taśmą w gnieździe i zamknij. Ja musiałem najpierw połączyć płytę główną z wyświetlaczem i dopiero potem płytę przykręcić do obudowy, bo było dosłownie na styk taśmy, ale działa. Pokaż zdjęcia jak to wygląda - taśmy, uszkodzenia, płytka.

Co do nowych taśm, jeśli całe można wymienić, to ważne jest: ilość ścieżek, raster (odległość między środkami styków), np. 1, czy 0,5 mm, długość i czy styki są po obu stronach taśmy po tej samej stronie, czy przeciwnie.

Niekoniecznie Aliexpress bardzo możliwe, że od ręki są dostępne w Polsce. Słowo klucz "FPC". Np taka. Znaczy taki przykład, nie wiem, czy wszystkie wymogi spełni.

Edytowano przez matsobdev
  • Lubię! 2
Link do komentarza
Share on other sites

15 godzin temu, matsobdev napisał:

Może uda się naprawić. Niedawno odnawiałem starą nawigację nawigację i też była załamana i po latach i kilku otwarciach odbudowy pękła. Mowa o FPC. Jak jest zapas, to odetnij nożyczkami (nie nożem, żeby nie rozedrzeć taśmy) za miejscem uszkodzenia i wzdłuż łamanym ostrzem (łatwiej pojedyncze ścieżki odsłaniać, pod lekkim kątem nożyk niż równolegle całość), czy czymś podobnym oskrob soldermaskę, czy co tam przykrywa ścieżki. Podłuż potem tą grubą folią/podkładką na końcu taśmy, przy złączu, razem z taśmą w gnieździe i zamknij. Ja musiałem najpierw połączyć płytę główną z wyświetlaczem i dopiero potem płytę przykręcić do obudowy, bo było dosłownie na styk taśmy, ale działa. Pokaż zdjęcia jak to wygląda - taśmy, uszkodzenia, płytka.

Co do nowych taśm, jeśli całe można wymienić, to ważne jest: ilość ścieżek, raster (odległość między środkami styków), np. 1, czy 0,5 mm, długość i czy styki są po obu stronach taśmy po tej samej stronie, czy przeciwnie.

Niekoniecznie Aliexpress bardzo możliwe, że od ręki są dostępne w Polsce. Słowo klucz "FPC". Np taka. Znaczy taki przykład, nie wiem, czy wszystkie wymogi spełni.

Oooo Panie, bardzo dziękuję. to jest wszystko to, co chciałem usłyszeć 😉



Zaraz biorę się za szukanie, niezależnie od tego spróbuję fixa o którym pisałeś, z przycięciem taśmy. Część padów jest uszkodzona do połowy, może uda się to uratować jeszcze.

Link do komentarza
Share on other sites

(edytowany)

Dziękuję za Wasze podpowiedzi.

Nie próbowałem już reanimować taśm wcześniej uszkodzonych aczkolwiek to bardzo dobry pomysł był.



Zamówiłem nowe  - bazując na keywordzei  "FPC" i udało się to wszystko w miare ładnie poskładać.



Dziękuję za pomoc 🙂



Temat w sumie do zamknięcia.

Edytowano przez pyta
  • Lubię! 1
