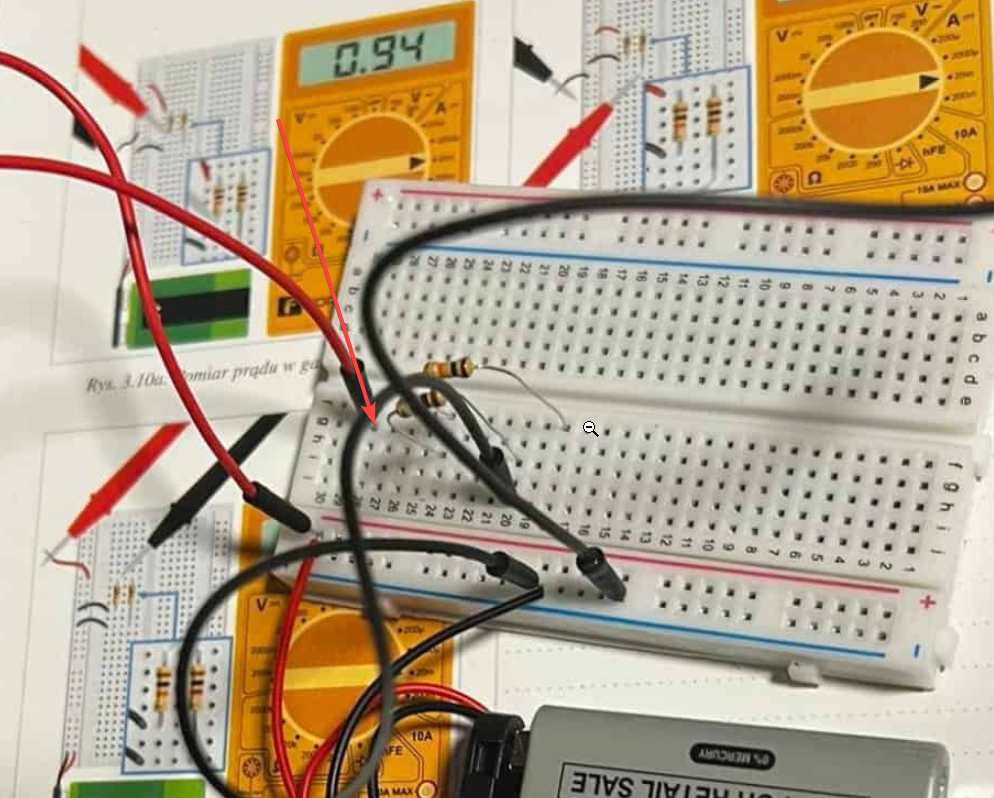

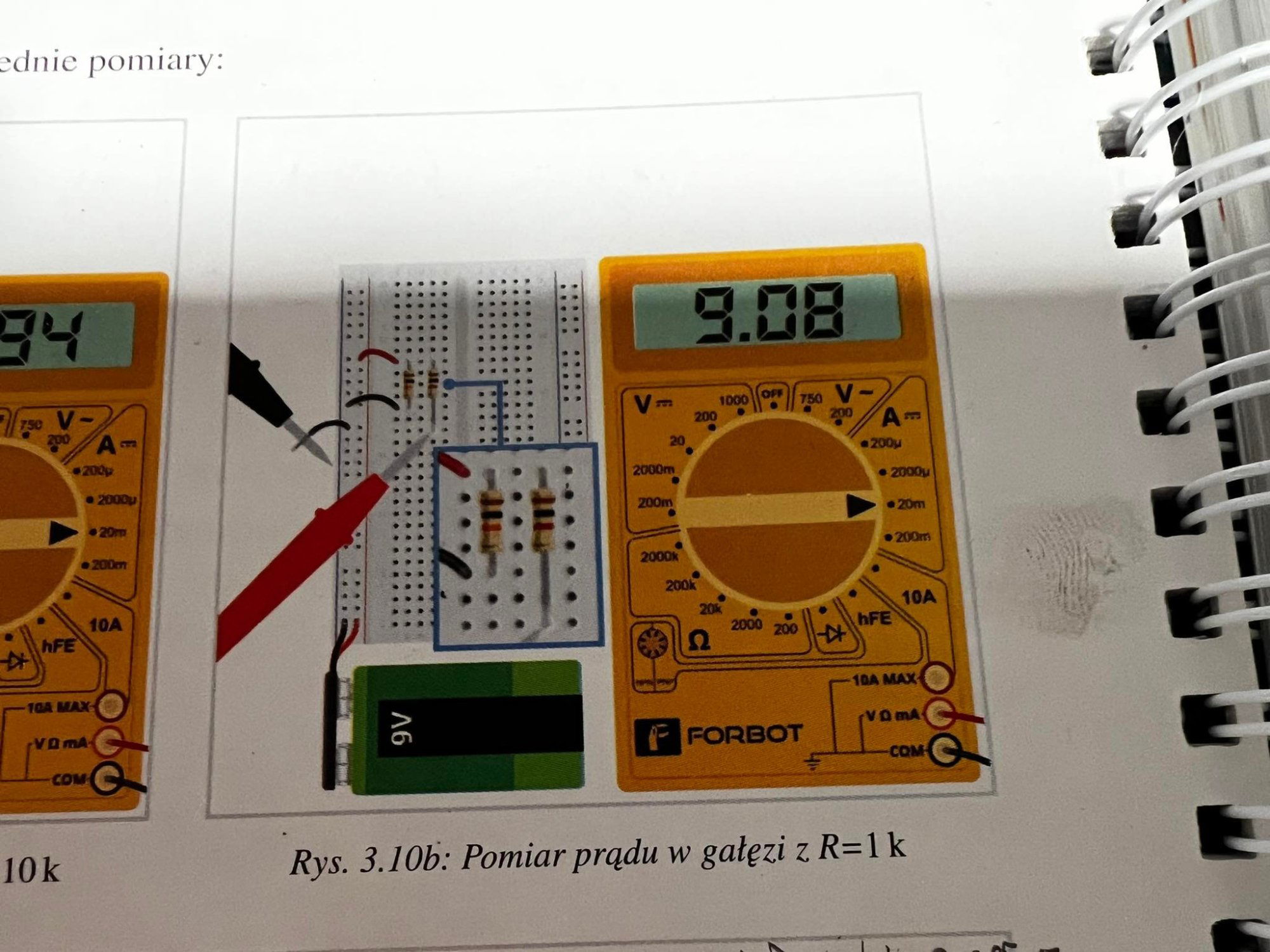

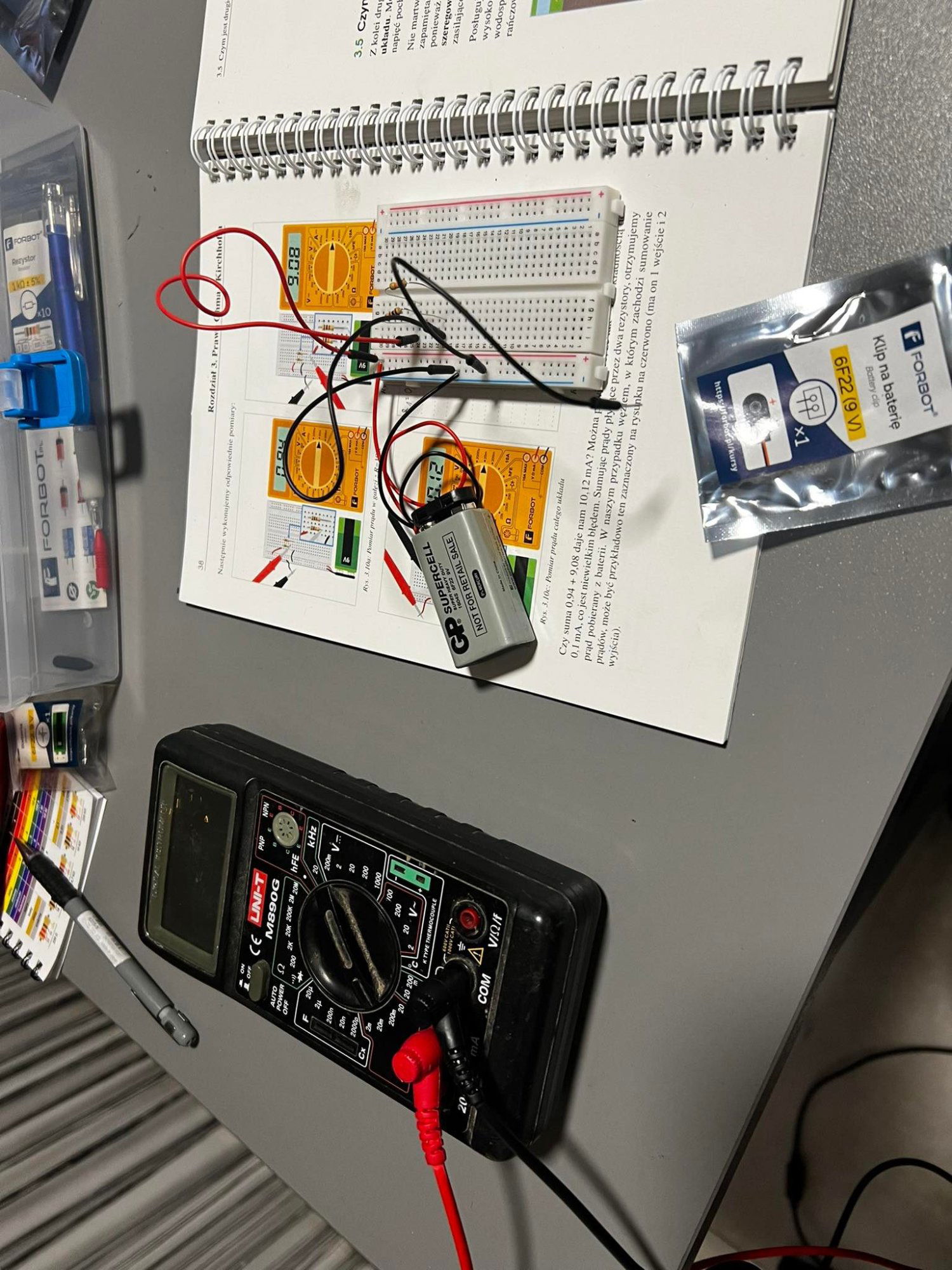

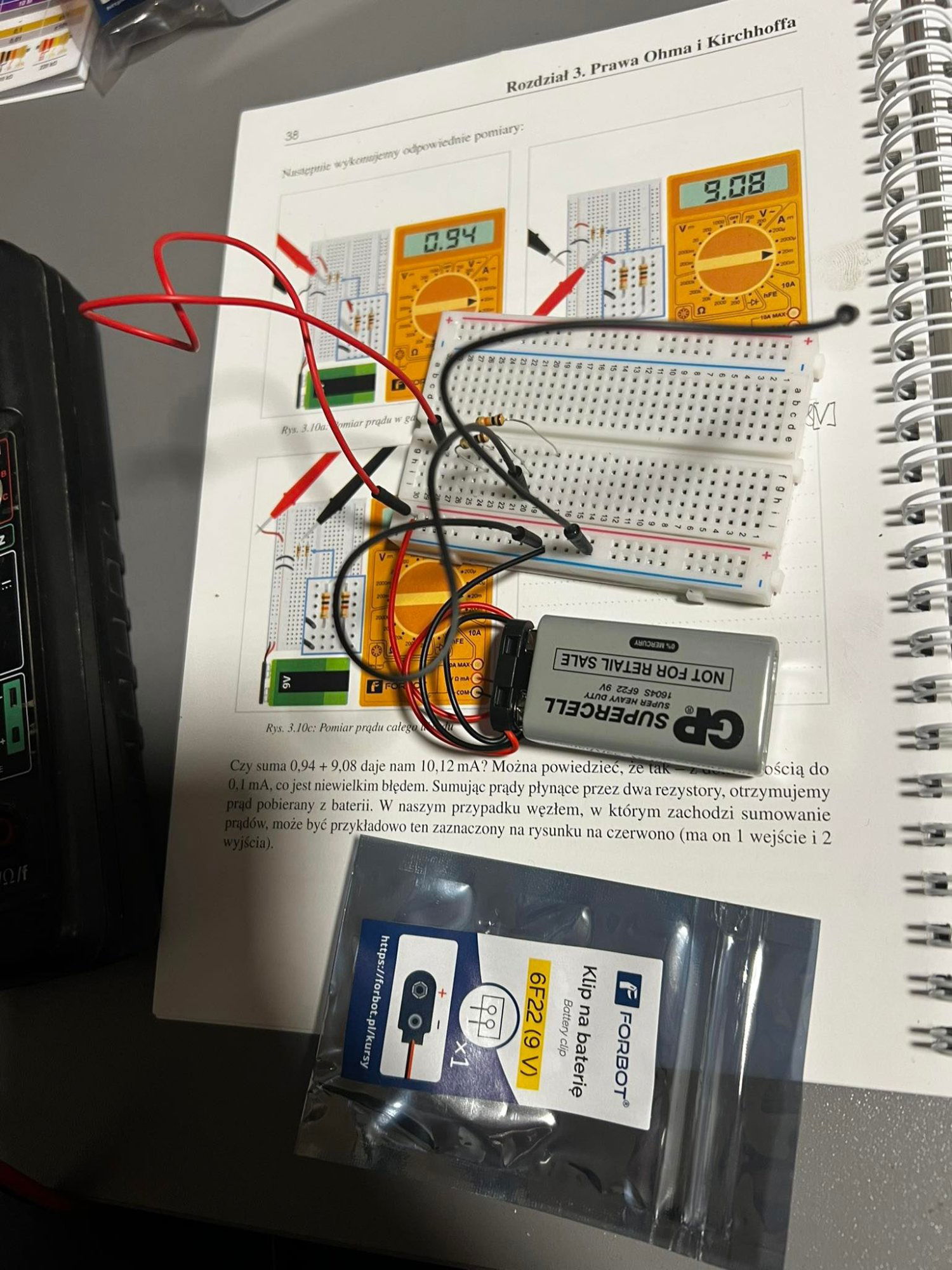

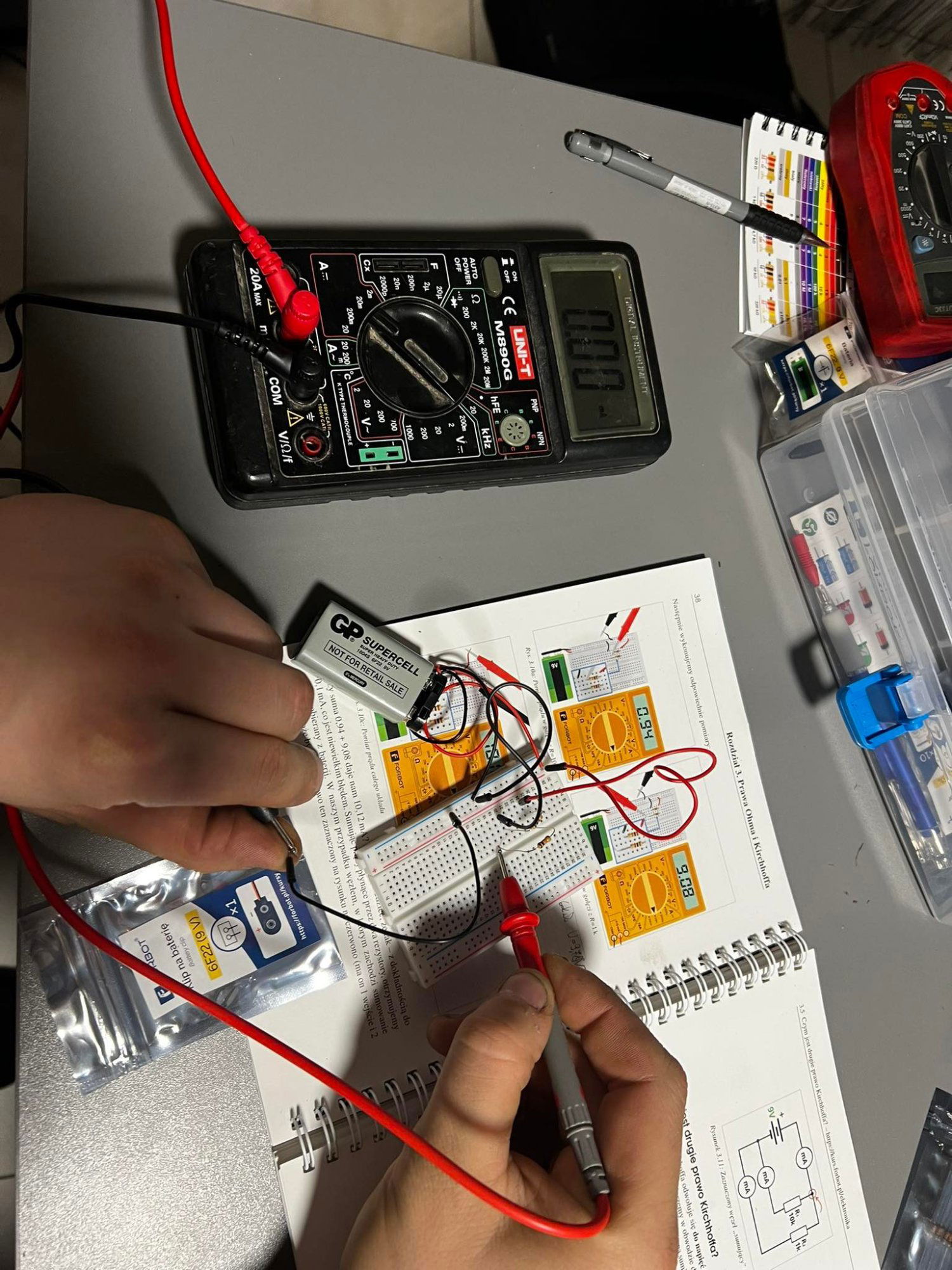

GrzegorzMikul Napisano Grudzień 13, 2022 Udostępnij Napisano Grudzień 13, 2022 Witam, mam problem i nie wiem gdzie robię błąd, treść ćwiczenia oraz mój układ widoczny na zdj Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Grudzień 14, 2022 Udostępnij Grudzień 14, 2022 @GrzegorzMikul witam na forum! Na przyszłość napisz chociaż krótko na czym dokładnie polega problem, bo analiza z samych zdjęć i to jeszcze obróconych może trochę zakłamywać obraz sytuacji 🙂 Na ten moment wywnioskowałem, że chodzi o to, że nie jesteś w stanie zmierzyć prądu płynącego w tym obwodzie. Zgadza się? Czy miernik, który używasz działał poprawnie podczas innych pomiarów prądu? Miałeś okazję go już przetestować na tym zakresie? Cytuj Link do komentarza Share on other sites More sharing options...
GrzegorzMikul Grudzień 14, 2022 Autor tematu Udostępnij Grudzień 14, 2022 Witam, Rozumiem, przepraszam jest to mój pierwszy post, tak miernik jest na pewno sprawny ponad to używałem 3-ech innych jednak rezultat był taki sam (w tym jednego w pełni nowego, który odesłałem) Cytuj Link do komentarza Share on other sites More sharing options...

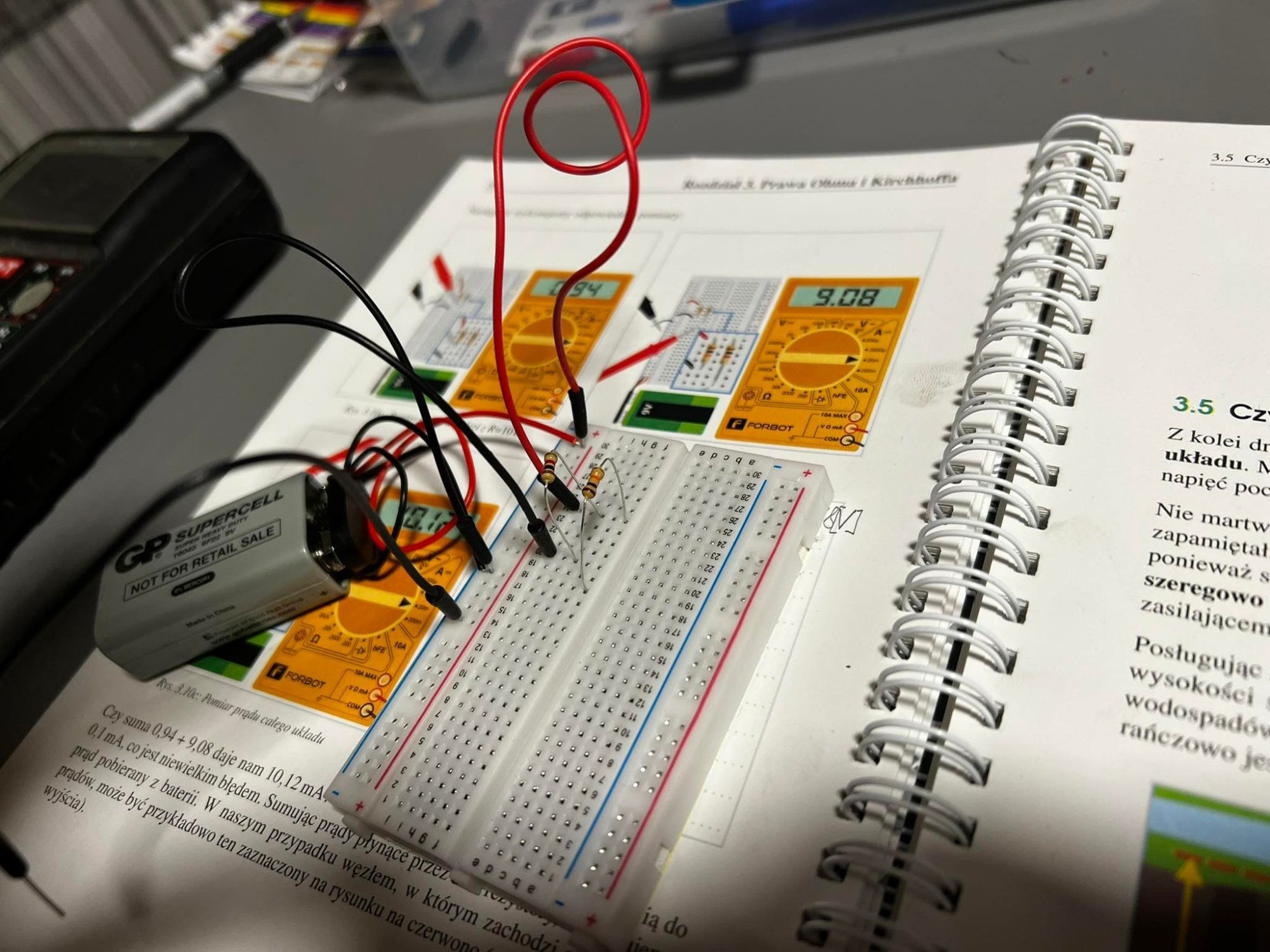

Treker (Damian Szymański) Grudzień 14, 2022 Udostępnij Grudzień 14, 2022 Na jednym ze zdjęć czerwony przewód jest włożony w płytkę stykową w miejsce, gdzie nie ma żadnych elementów, na innych jest w dobrym miejscu. jak rozumiem to na pewno nie było przyczyną błędów? Chodzi o to miejsce: Najlepiej rozmontuj układ - zbuduj prostszy, tylko z jednym rezystorem (jak wcześniej w kursie) i sprawdź czy miernik nadal działa poprawnie. Czasami zdarza się tak, że przez błędnie wykonywany pomiar przez miernik próbuję przepłynąć zbyt dużo prądu, przepala się wewnętrzny bezpiecznik i wtedy w mierniku nie działa pomiaru małych prądów. Takie uszkodzenie powstaje, jeśli np. w trybie pomiaru prądu dotkniesz sondami bezpośrednio do wyjścia baterii. Daj znać czy pomiar prądu nadal działa to pomyślimy co dalej, bo układ ogólnie wygląda poprawnie (poza tym co zaznaczyłem wyżej). Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
GrzegorzMikul Grudzień 15, 2022 Autor tematu Udostępnij Grudzień 15, 2022 Witam, na dniach przyjdzie do mnie nowy (budżetowy) miernik i spróbuję zrobić krok po kroku wszystko jak w ćwiczeniu, dam znać o rezultacie PS. błąd na zdj. wynika z tego, że zdj robiłem później a specjalnie zmieniłem położenie przewodu, żeby nie rozładowywać baterii i zapomniałem powrócić do poprzedniego układu przy robieniu zdj. Dziękuję za uwagi 1 Cytuj Link do komentarza Share on other sites More sharing options...
