Arduino i LCD 16x2 - zbyt duże natężenie na podświetleniu LED


dawidmkrk

Pomocna odpowiedź

WItam wszystkich.

Zaciąłem się na pozycji podłączenia LCD do Arduino, idąc wg kursu:

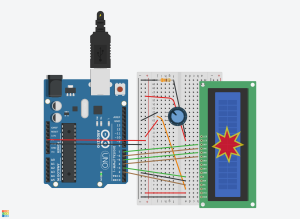

Próbuję na sucho w Tinkercad i otrzymuję przy uruchomieniu ostrzeżenie, że prąd, który płynie przez diodę LED jest zbyt duży - próbowałem dodać rezystor, ostrzeżenie nadal się pojawia, a wartość jest identyczna, bez względu na to, jaki rezystor dodam do połączenia.

Googlowałem inne proste projekty, które działają z tym LCD i muszę coś przegapiać, bo nie widzę różnicy, a mój się wysypuje - stąd prośba, czy mógłby ktoś zerknąć, co jest nie tak w układzie?

Pozdrawiam

Zrzut ekranu 2023-01-18 o 09.20.30.png

Copy of Arduino podstawy.png

Link do komentarza
Share on other sites

Dziwnie to wygląda, odłącz dla testu wszystkie linie sygnałowe i podłącz tylko zasilanie podświetlenia np. przez rezystor 1k. Zobacz co wtedy się wydarzy.

Link do komentarza
Share on other sites

Cześć!
Zrobiłem to i nie podziało. Ale poszedłem tym tokiem, mianowicie usunąłem wszystko oprócz zasilania LED i zacząłem "kombinować" z samymi przewodami.
Udało mi się rozwiązać problem, chociaż nie rozumiem, co go powodowało - czy to błąd aplikacji, czy zasada, której nie rozumiem 🙂

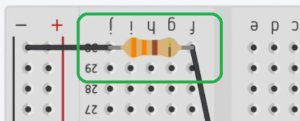

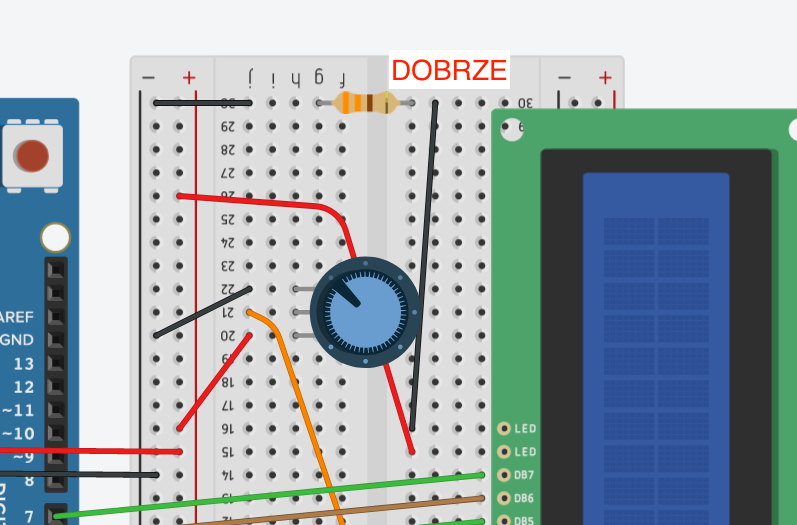

Przestawienie na płytce stykowej rezystora w sposób na załączonym obrazku rozwiązało problem - dodaję to, bo być może ktoś też będzie się tym borykał 🙂

Dziękuję za szybką odpowiedź!



Zrzut ekranu 2023-01-18 o 11.25.01.png
