Niedziałający układ z przekaźnikiem

[bereczek]

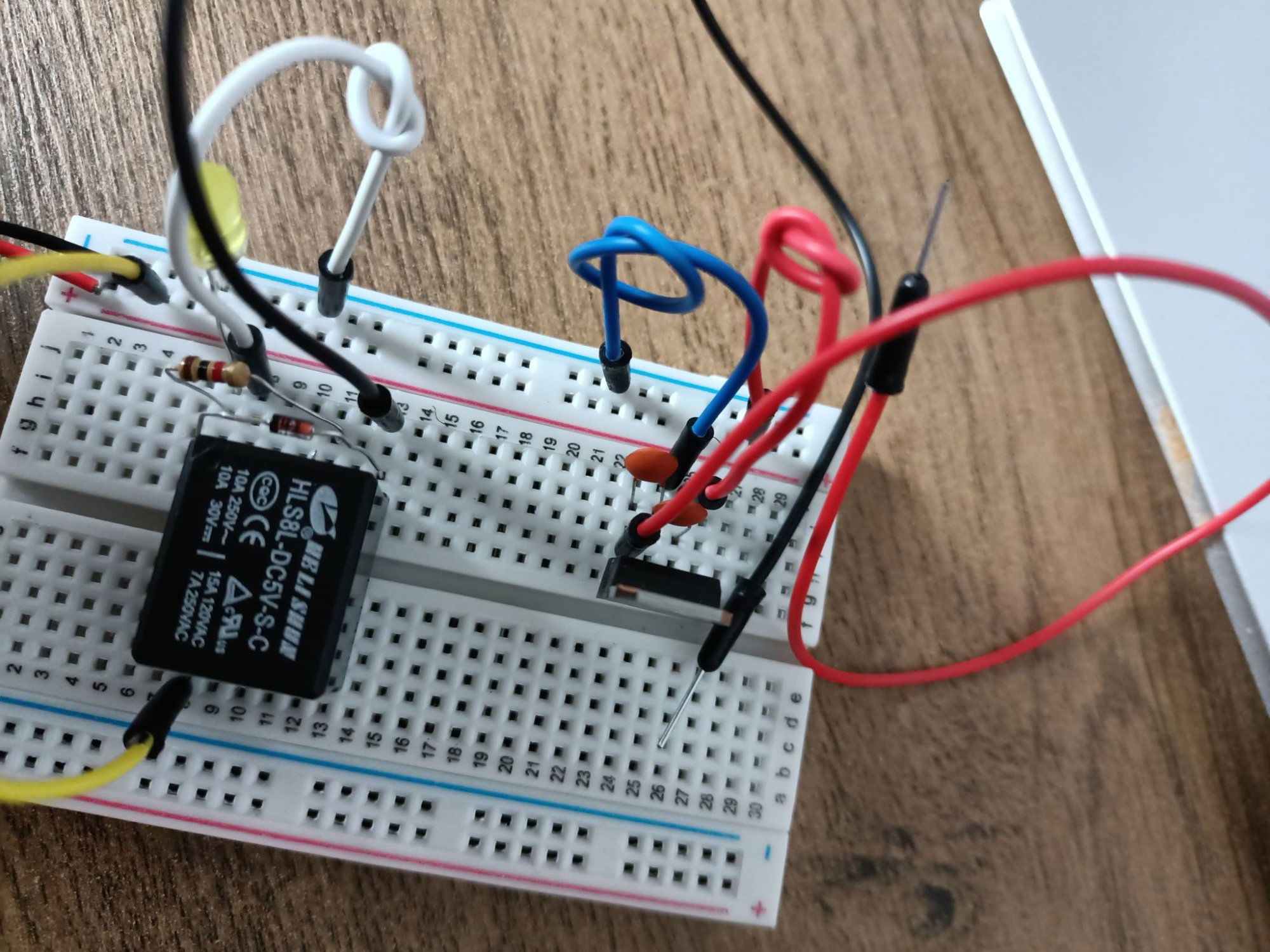

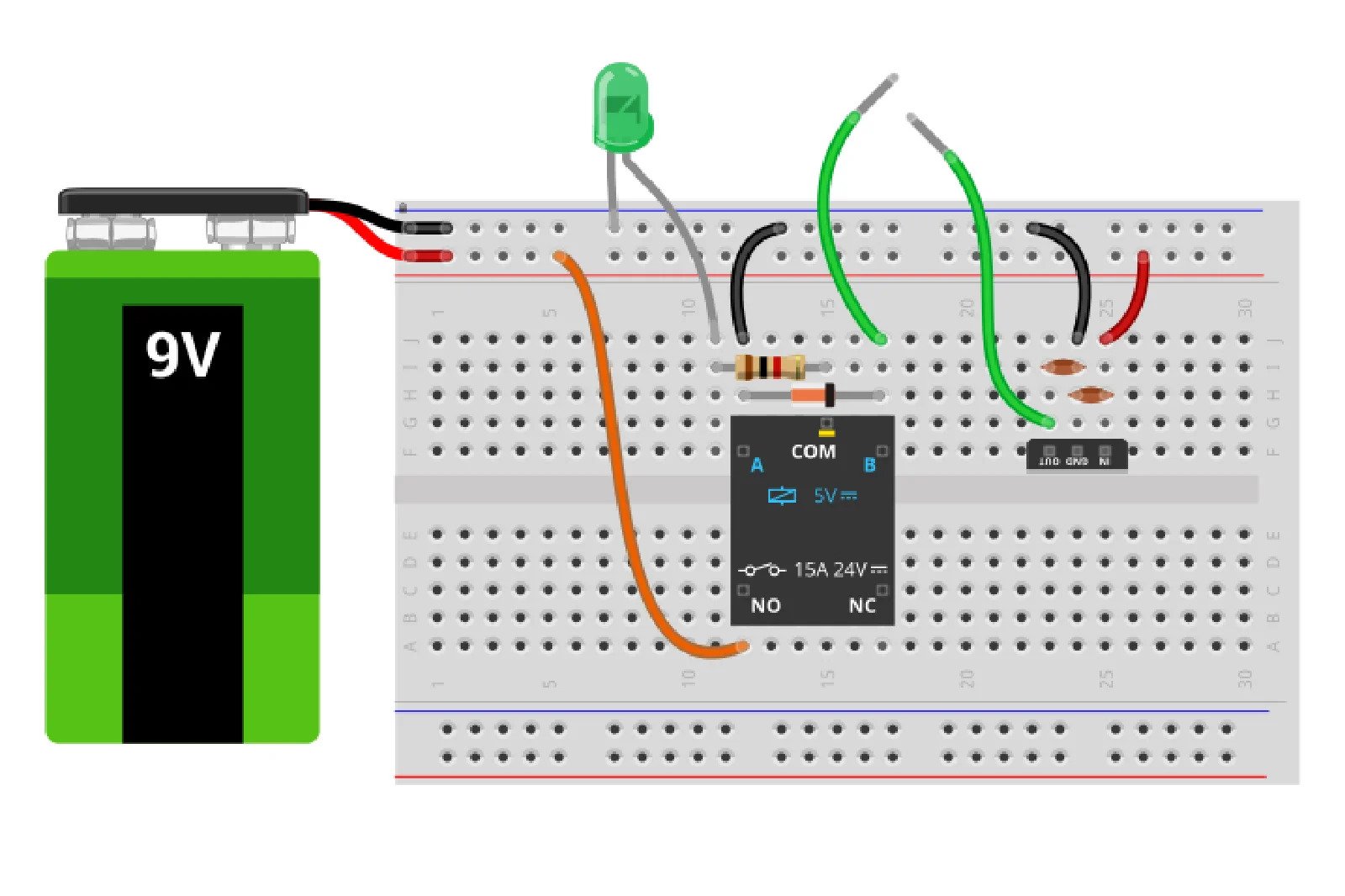

Złożyłem układ jak w kursie podstaw elektroniki I z tematu Przekaźniki.

Niestety układ mój nie działa, bateria jest ok, dioda też, wydaje mi się, że zrobiłem identycznie jak na ilustracji, jednak nie działa.

Czy mogę prosić o podpowiedź, co może być tego powodem?

Z góry dziękuję za podjęcie tematu.

[Treker (Damian Szymański)]

@bereczek niestety nie masz zarejestrowanego zestawu do tego kursu, więc nie wiem jakimi elementami dysponujesz. Zacznijmy więc od początku: czy są to elementy z zestawu do tego kursu? Czy podczas łączenie przewodów od cewki słyszysz wyraźnie jej przełączenie, czy nic się nie dzieje?

[bereczek]

Tak, jest to zestaw do kursu. Niestety nic się nie dzieje. Dioda nie sieci, przełącznik milczy. Zauważyłem jedynie, że mój przełącznik jest inny niż ten na filmie.

[Treker (Damian Szymański)]

@bereczek jeśli przekaźnik nie wydaje dźwięku to tutaj należy zacząć szukać rozwiązania. Możliwe, że piny od przekaźnika nie stykają się poprawnie z płytką. Spróbuj wyciągnąć przekaźnik i/lub rozegnij minimalnie wyprowadzenia przed wciśnięciem przekaźnika na miejsce. Jeśli zasilisz cewkę to dźwięk przełączenia będzie na tyle głośny, że nie będziesz miał żadnych wątpliwości.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Janek2010]

Możliwe że źle wygiąłeś nóżkę com przekażnika . Ta nóżka musi być dokładnie na drugim wyprowadzeniu rezystora

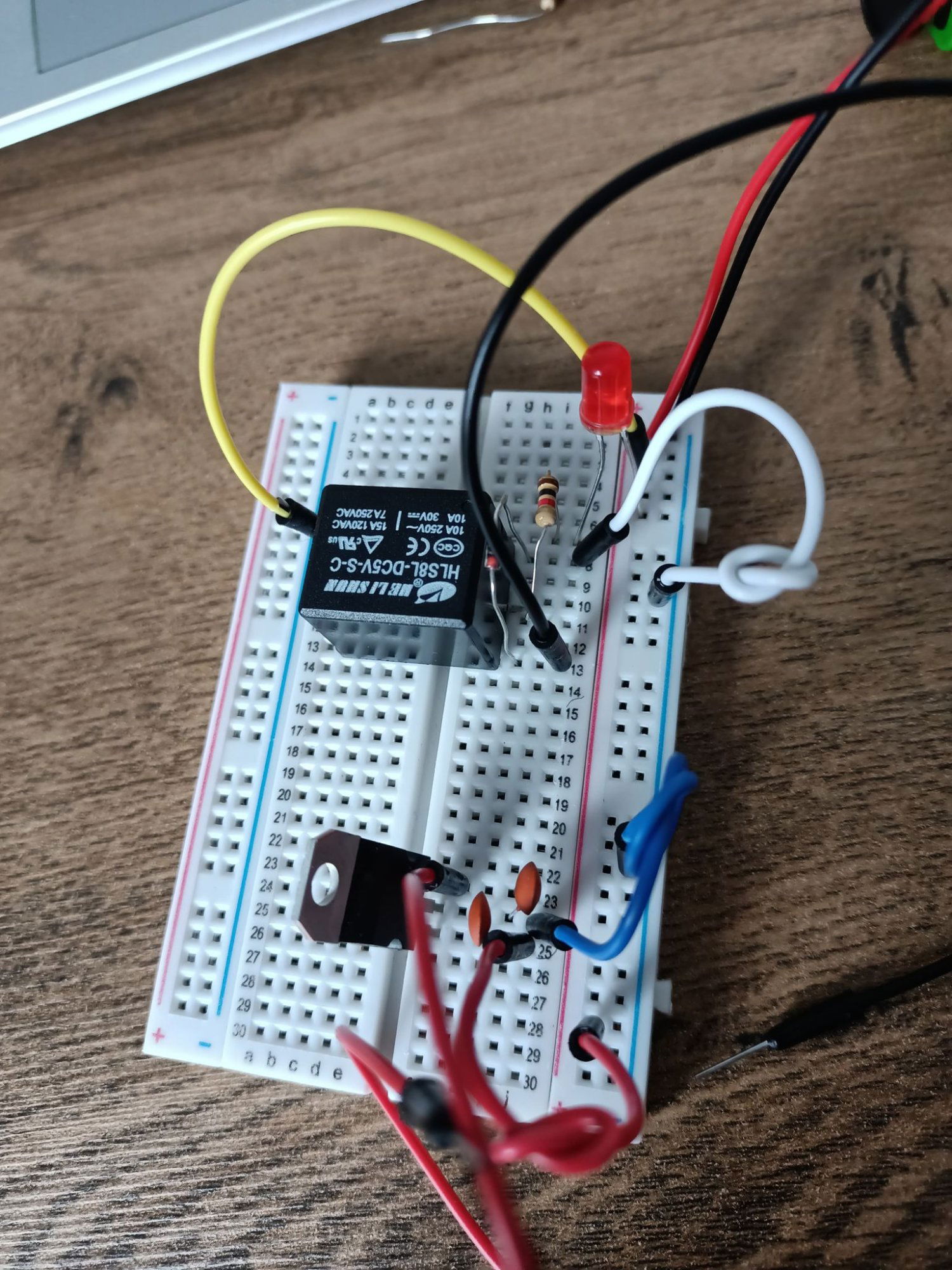

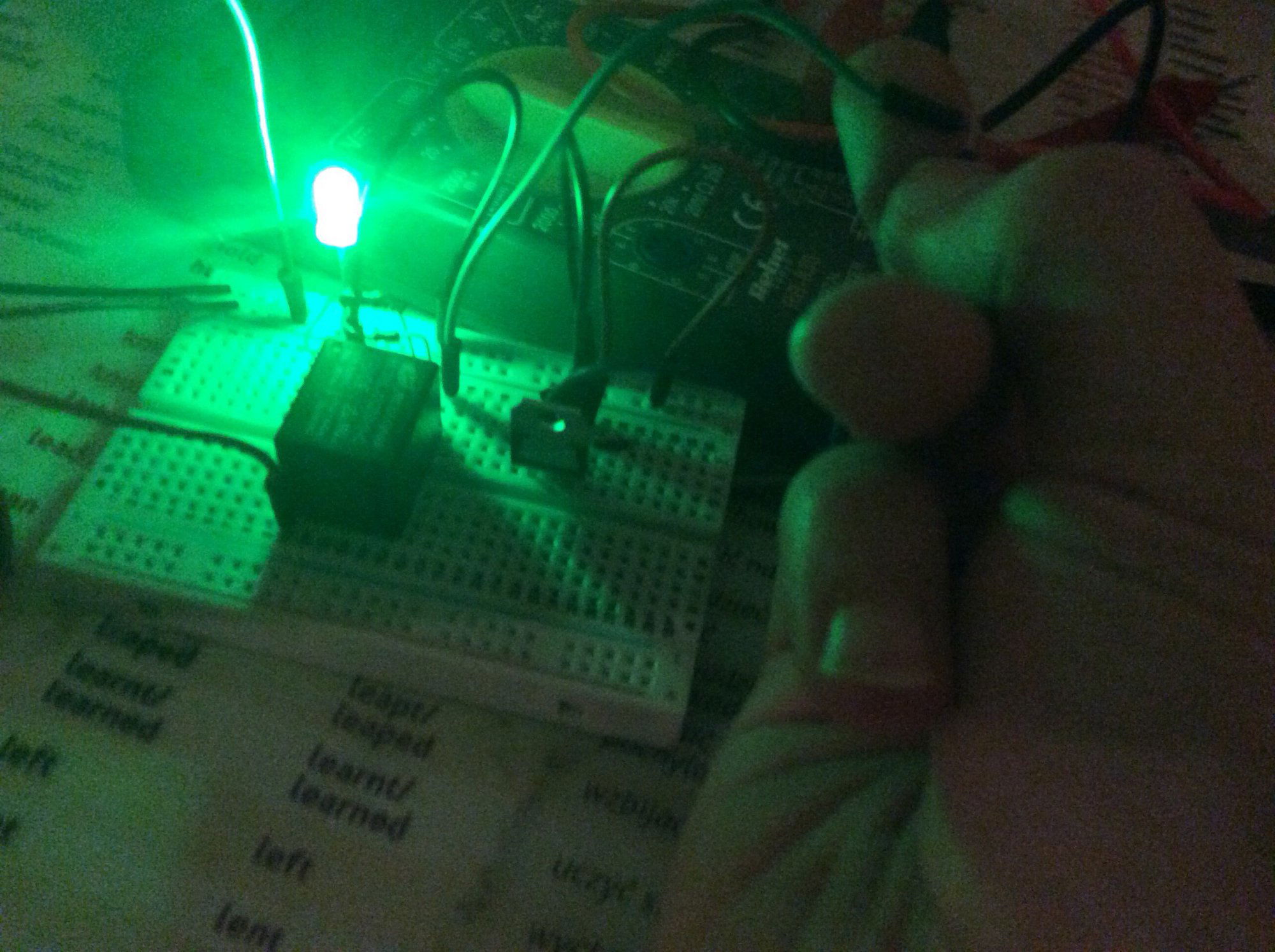

Proponuję też złożyć układ od nowa i sprawdzić tą nóżkę ja tak zrobiłem i wreszcie działa:
