Arduino UNO nie reaguje na podłączoną baterie 9V

[Nirek2105]

Ostatnio kupiłem zestaw arduino forbota, wszystko fajnie działa tylko nie wiem czy ja cos źle robię czy coś ale gdy podłączam baterie do zasilania arduino to nic sie nie dzieje (bateria z zestawu). Gdy podłączam przez USB arduino to wszystko działa.

[Treker (Damian Szymański)]

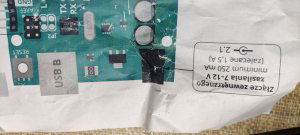

@Nirek2105 witam na forum 🙂 W jaki sposób podłączyłeś zasilanie do Arduino? W najprostszej wersji tj. bateria 9 V > klips > okrągłe wejście zasilania? Czy masz może miernik uniwersalny, aby zmierzyć napięcie na baterii? Czy jeśli poruszasz przewodami to również nic się nie dzieje?

[Nirek2105]

baterie podłączam klipsem i do arduino podłączam okrągłym wejściem, miernika niestety nie mam i jak poruszam przewodami to nic się nie dzieje



[Egzekutor27]

Cześć. Może to i głupie pytanie ale czy bateria na pewno sprawna ? Lub czy dobrze podłączyłeś okrągłą wtykę ? plus z plusem ? Podłącz zasilacz np. od routera i sprawdź na zasilaczu czy działa 😉 Pozdrawiam.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Nirek2105]

Właśnie podłączyłem zasilacz z routera i zapomniałem żeby sprawdzić jakie napięcie podaje zasilacz i niestety przypomniałem sobie jak poczułem zapach spalenizny 😞. Czyli problem jest z wtykiem jak z zasilacz "zadziałał" 😞.

[Egzekutor27]

Upaliłeś płytkę ?

[Nirek2105]

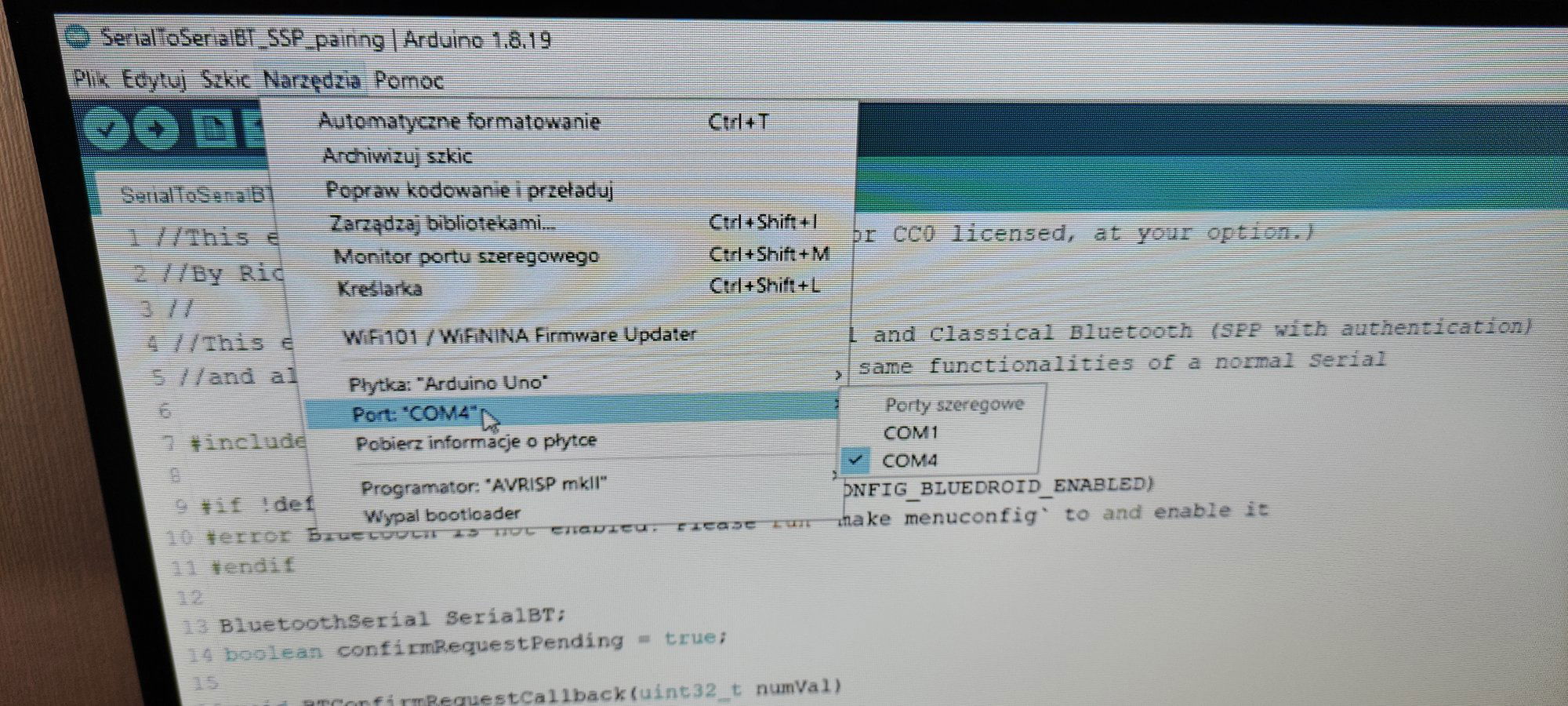

komputer jej nie łapie więc chyba tak 😞



[Egzekutor27]

Zrób bardzo dobre zdjęcie miejsca wejścia zasilania. Może tylko poszedł stabilizator 😉 mi też kiedyś się spalił. Znalazłem identyczny w starych płytach PC przelutowalem i hula.

[Nirek2105]

[Egzekutor27]

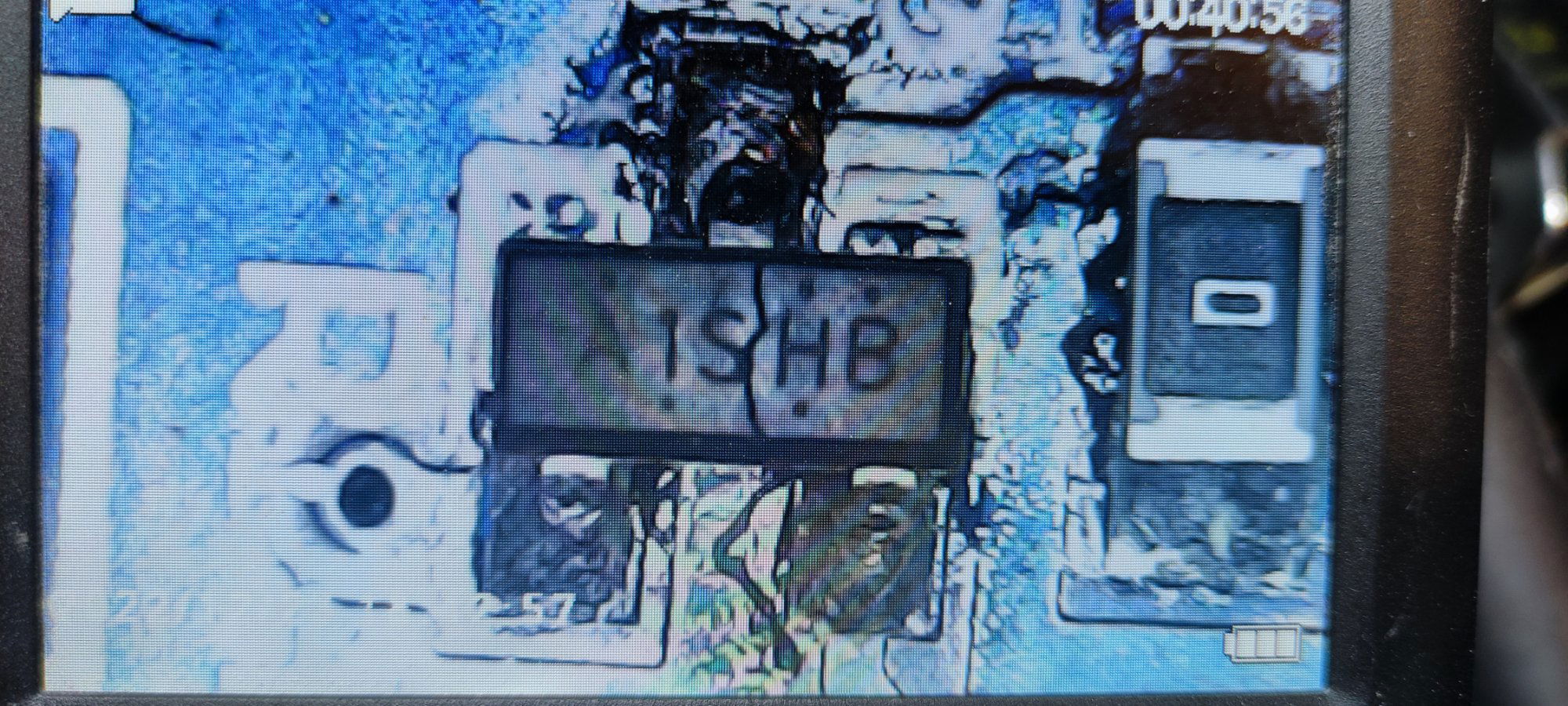

i Jest uszkodzenie układu ośmionóżkowego. Podam Ci później oznaczenie układu. A ja wymieniałem TO  A1SH8



[Egzekutor27]

6 minut temu, Nirek2105 napisał:

Zrób zbliżenie makro kamerką tego układu osmionóżkowego



[Egzekutor27]

6 minut temu, Egzekutor27 napisał:





[Nirek2105]

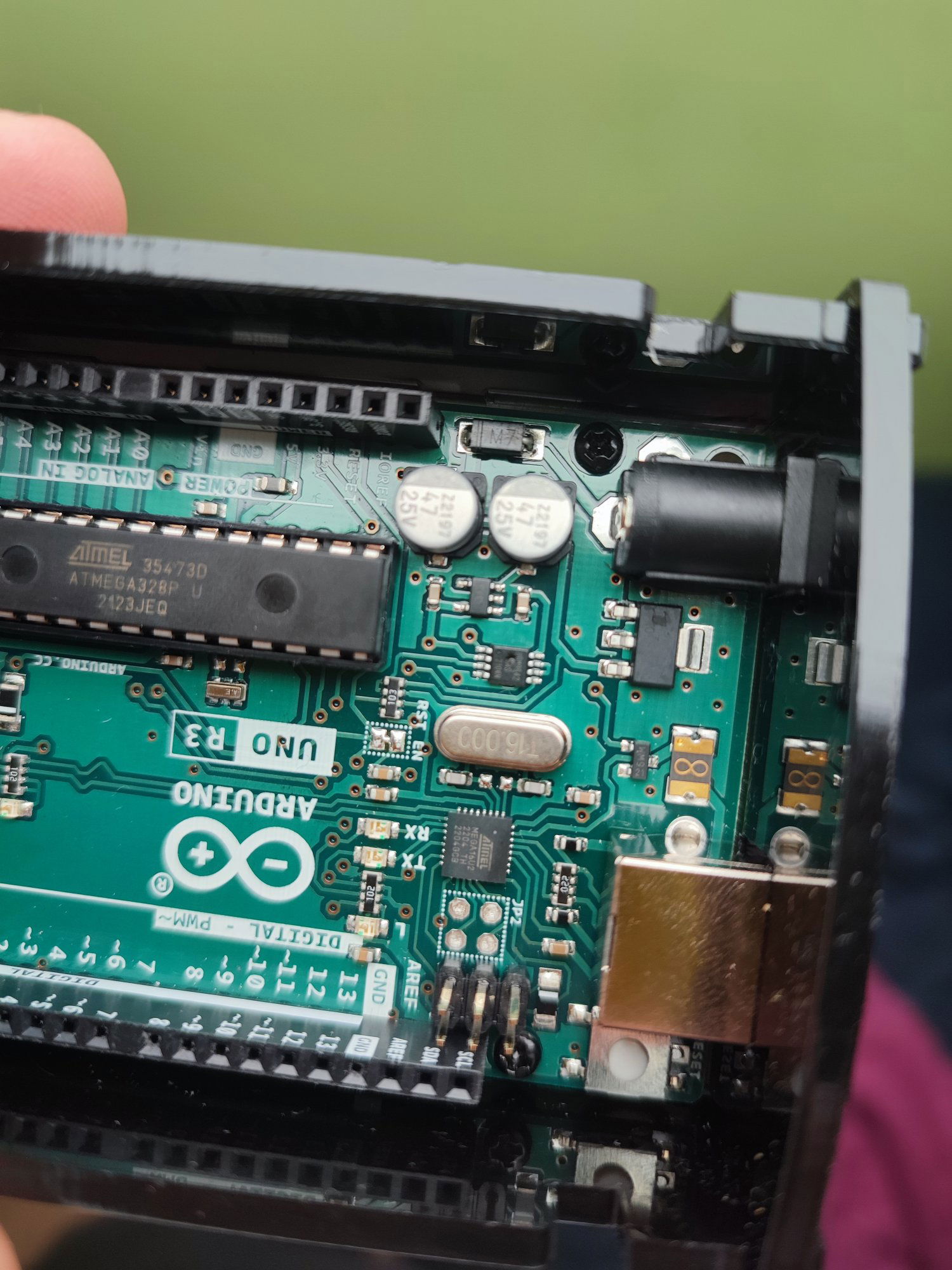

Takie zdjęcie udało mi się zrobić, bliżej nie dam rady bo nic nie będzie widać

Prawdopodobnie to się zjarało bo pamiętam że jak podłączałem zasilanie to świeciło się "on" i jeszcze coś w tych rejonach

Edytowano Kwiecień 13, 2023 przez Nirek2105
Dodanie kilka słów

[Egzekutor27]

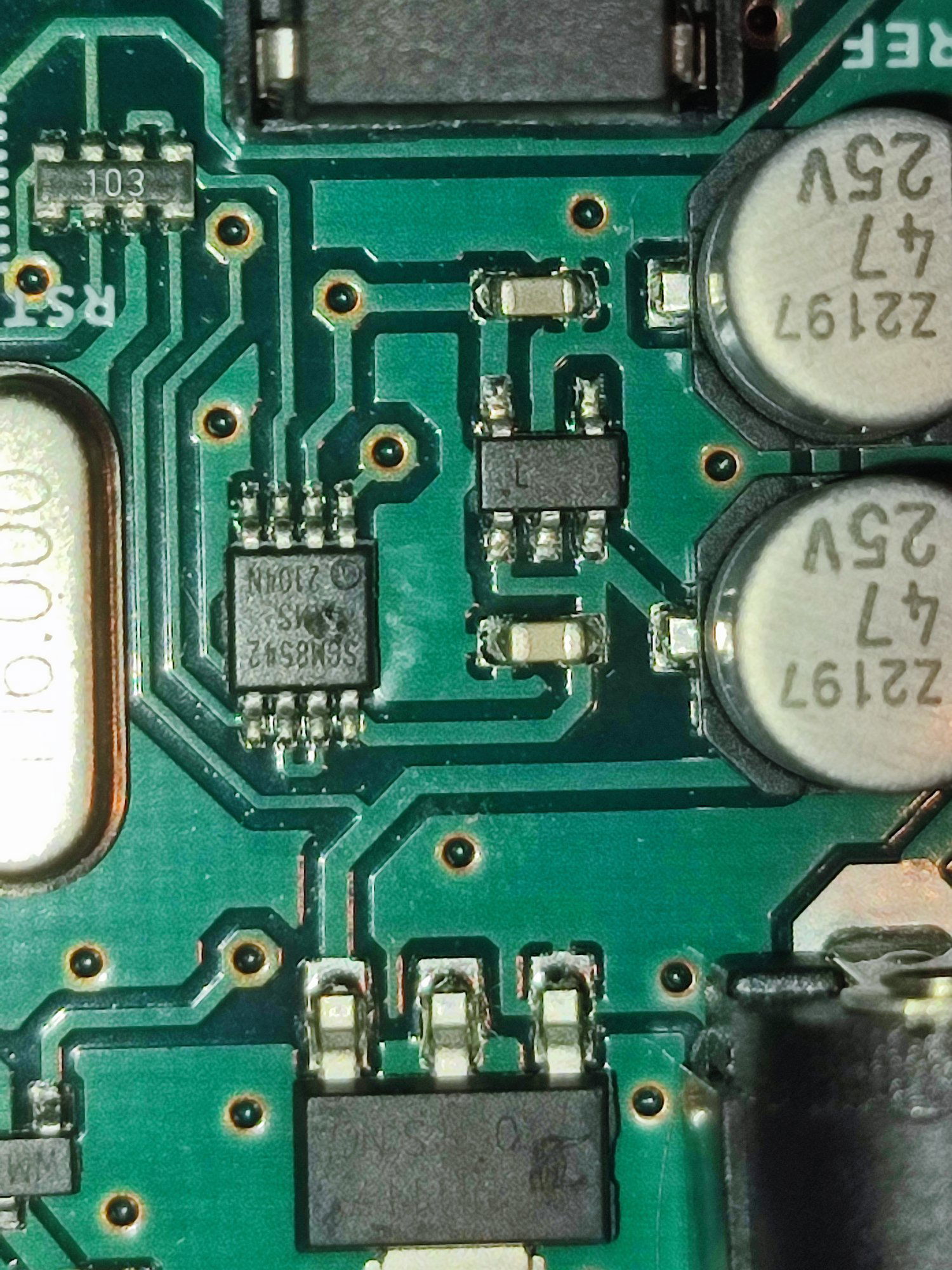

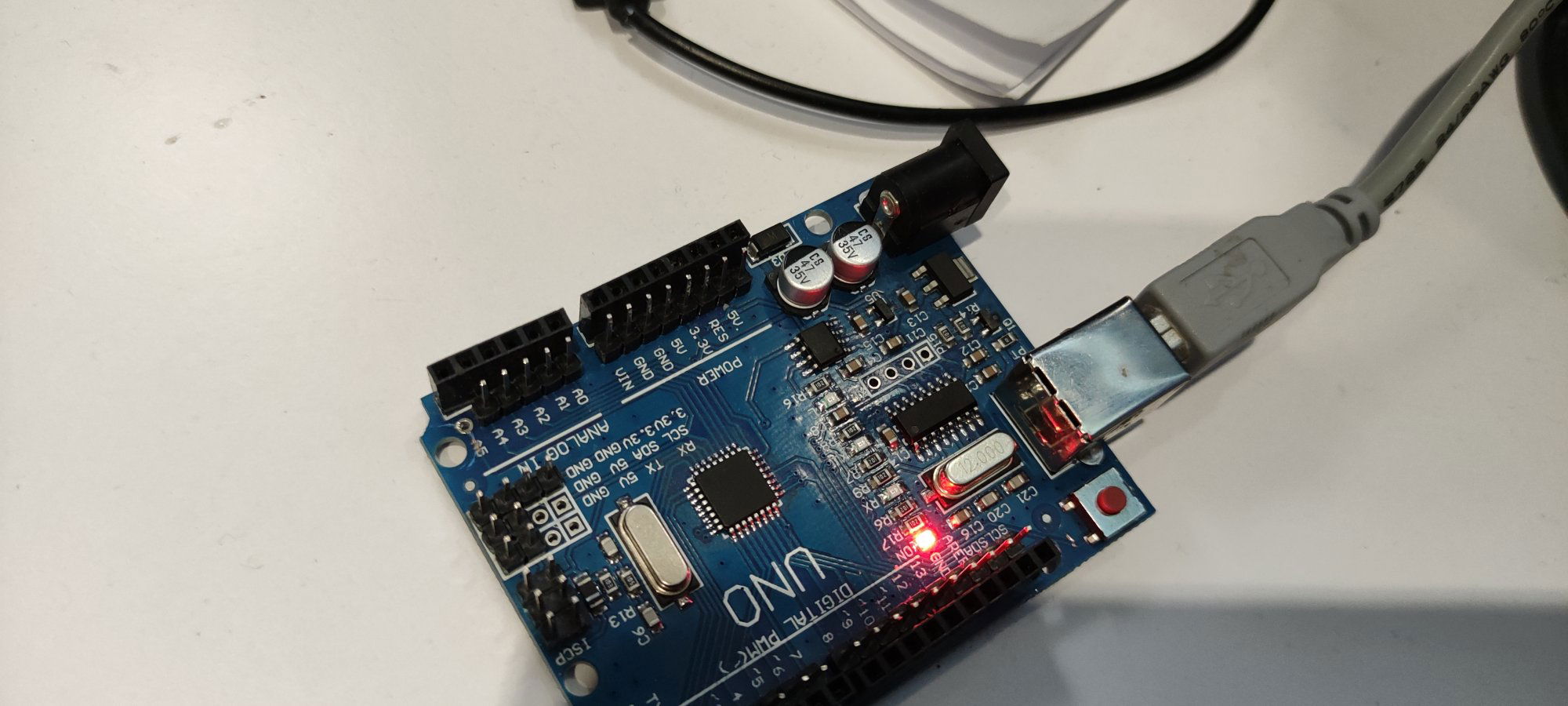

Układ S6M8542. Jeśli chcesz Arduino Uno to mogę ci wysłać, bo mam wolny jeden. Zapłacisz tylko za InPost. Jak widać działa z baterią. Aha Arduino ten po prawej na pierwszym foto.

[Nirek2105]

Chwile po tym jak zepsułem zamówiłem nowy ale jak bym chciał naprawić to da się coś zrobić czy lepiej nie wkładać w to czasu?
