Bramka transmisyjna - Składowa stała na wejściu?


Silver_1

Pomocna odpowiedź

Hejka 🙂 piszę z nadzieją że ktoś pomoże mi z problemem, który od tygodnia spędza mi sen z powiek. Buduję obwód bramki transmisyjnej która ma za zadanie przepuszczać i blokować przez siebie sygnał np. Sinus lub sygnał audio. To jest mój pierwotny schemat:

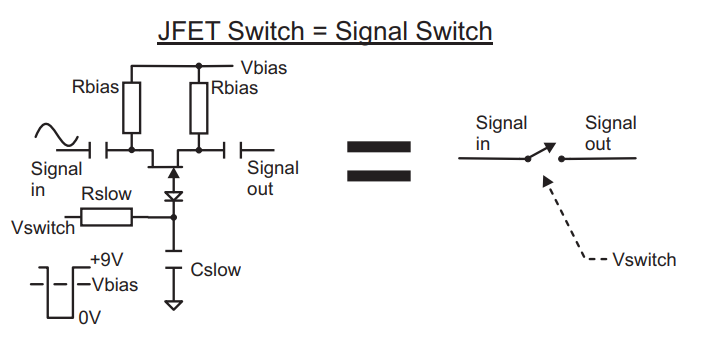

Po jego zbadaniu okazało się że na wyjściu i na wejściu jest składowa stała ( Pomimo kondensatora??). Dodałem obciążenie na wejściu i na wyjściu w postaci rezystorów 10k i usunąłem rezystor R4 inspirując się tym schematem:


Okej, już lepiej. Na wejściu składowa stała 0,1V. Choć dziwne że nadal tam jakaś jest.

Czy jest ktoś, kto dał by mi jakąś wskazówkę jak spolaryzować ten układ żeby działał poprawnie i był stabilny? To mój pierwszy projest z tranzytorem typu FET. Dziękuję za wszystkie odpowiedzi!
