EasyEDA - błąd przy symulacji

[miro88]

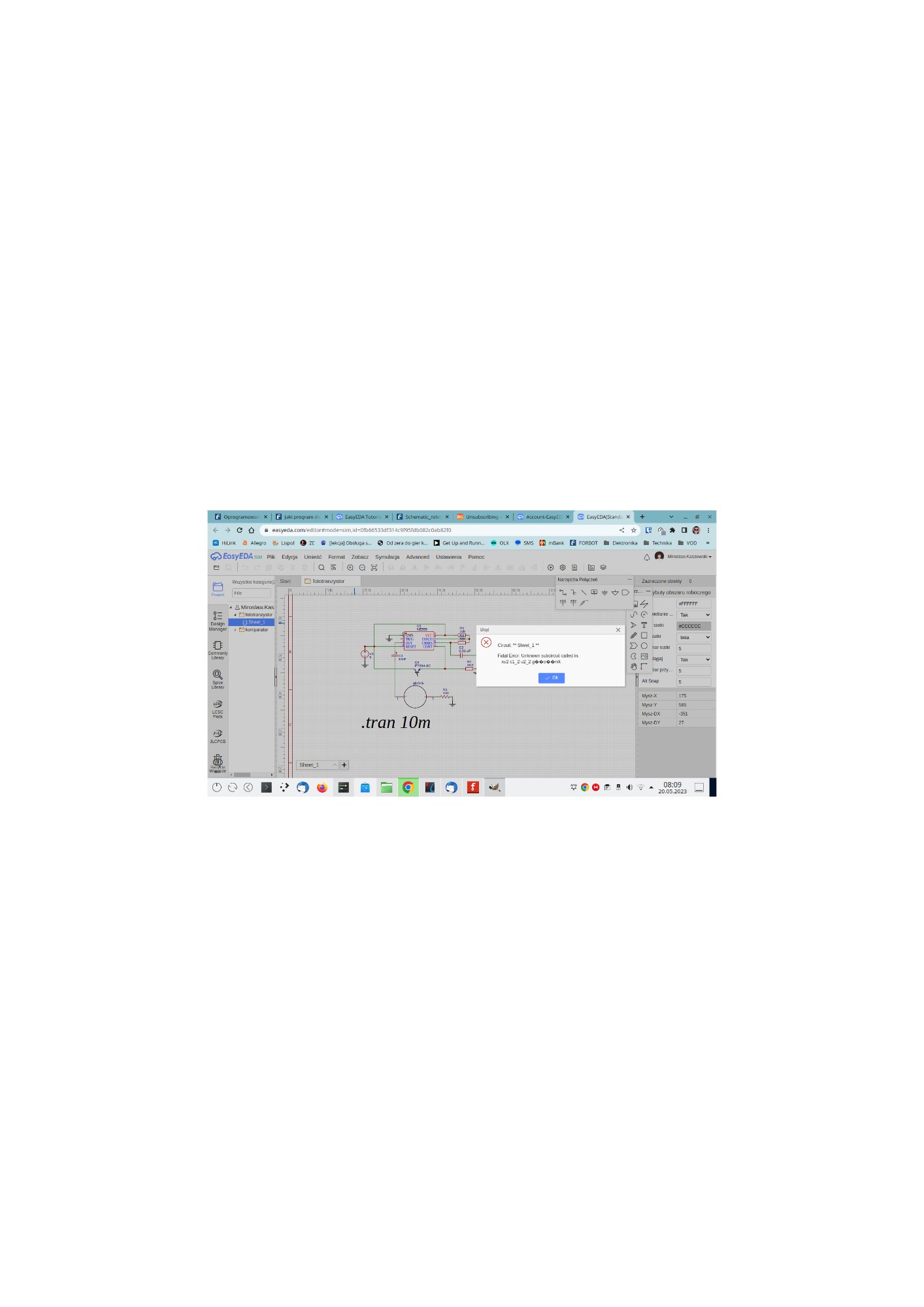

Narysowałem schemat w EasyEDA. Przy symulacji wyskakuje mi błąd jak w załączniku.

Co robię źle?



[_LM_]

Dla prostych układów lepiej nada się falstad.com dla bardziej skomplikowanych ltspice

[miro88]

Źle się wyraziłem. Chodziło mi o to, aby po narysowaniu schematu stworzyć płytkę drukowaną.

Kłopot w tym, że nie widzę w menu opcji: "Konwertuj do PCB"

[99teki]

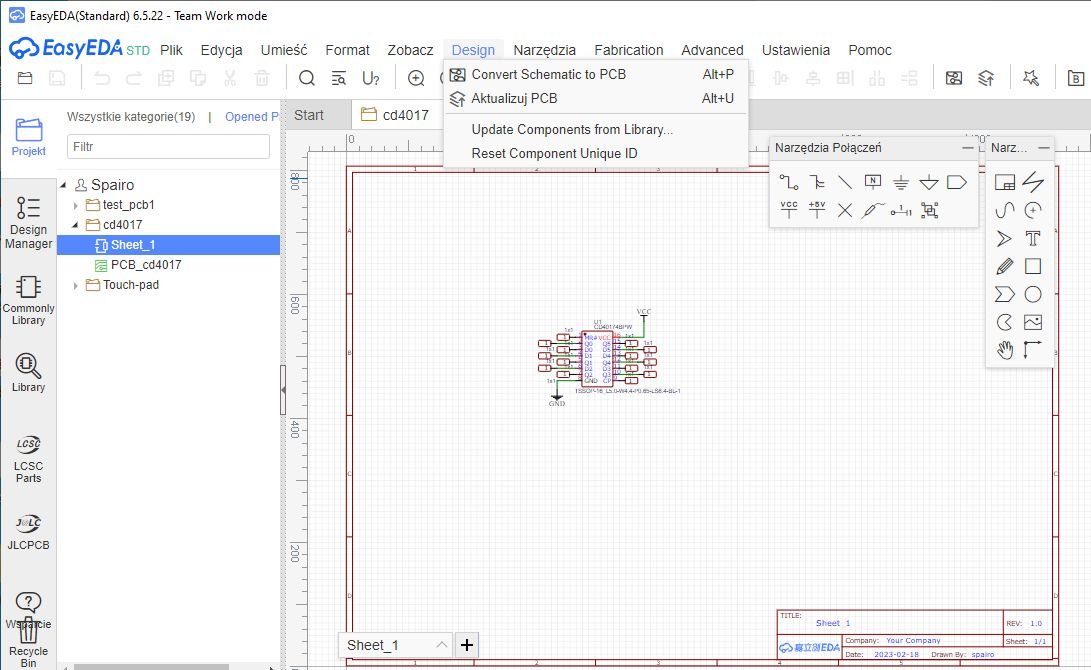

- w EasyEDA ja to zwykle robię " convert schematic to PCB".

- jak to zrobić przez symulacje nie wiem.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[miro88]

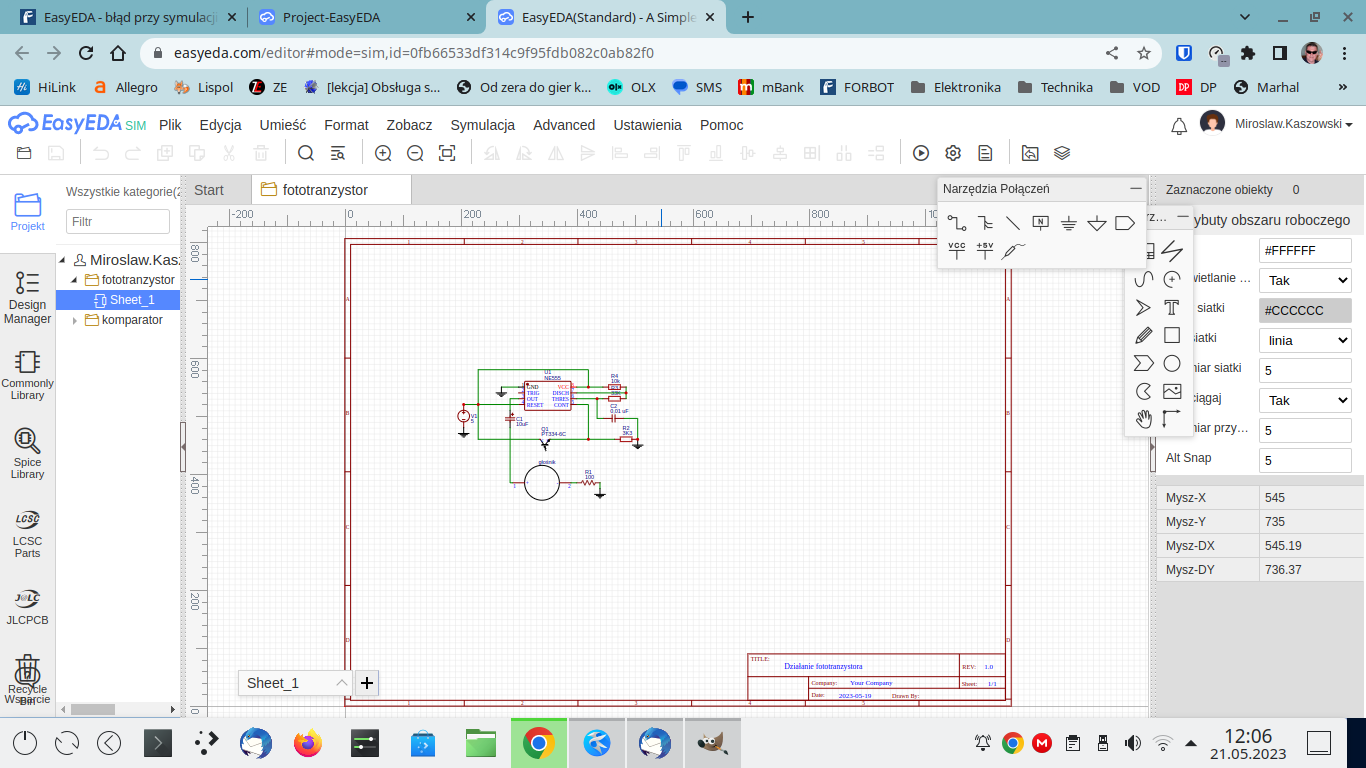

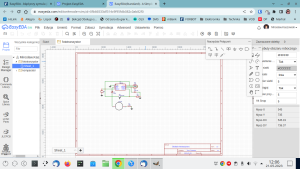

Korzystam w EasyEDA w Linuxie w przeglądarce.

I tutaj brak zakładki Design w menu ☹️.

Jak widać na poniższym zdjęciu.

To jest pewnie przeszkoda, która nie pozwala mi stworzyć płytki PCB.

[matsobdev]

Jeśli na pewno jest to schemat, to sprawdź Alt + P. Lewy Alt.

[miro88]

Dzięki  ! pomogło 😁

[99teki]

- gratulacje, nie ma to jak upór.

[matsobdev]

Zawsze można zgłosić błąd, jeśli nikt tego nie zrobił. W sumie też proste płytki to od ręki w PCB możesz robić, bez schematu. No, ale zawsze, gdyby chcieć montaż, to muszą być wszystkie kroki, pliki wygenerowane, nawet dla jednego złączka, czy rezystorka.

Edytowano Maj 21, 2023 przez matsobdev

[miro88]

1 minutę temu, matsobdev napisał:

Zawsze można zgłosić błąd, jeśli nikt tego nie zrobił.

tutaj na forum czy w programie EasyEDA?

[matsobdev]

W EasyEDA, oni też mają forum i nawet autorzy jak coś szukałem, byli widoczni i się udzielali. Nie sprawdzałem, może pod "Pomoc" też jest opcja gdzie zgłaszać. I tam chyba jest jeszcze Alt + U dla aktualizacji PCB ze schematu.

Edytowano Maj 21, 2023 przez matsobdev

[miro88]

Dzięki za pomoc. Będę wiedział na przyszłość.
