Histereza zabezpieczenia przed głębokim rozładowaniem


MasterYoda95

Pomocna odpowiedź

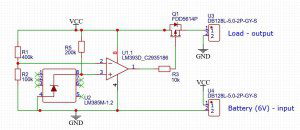

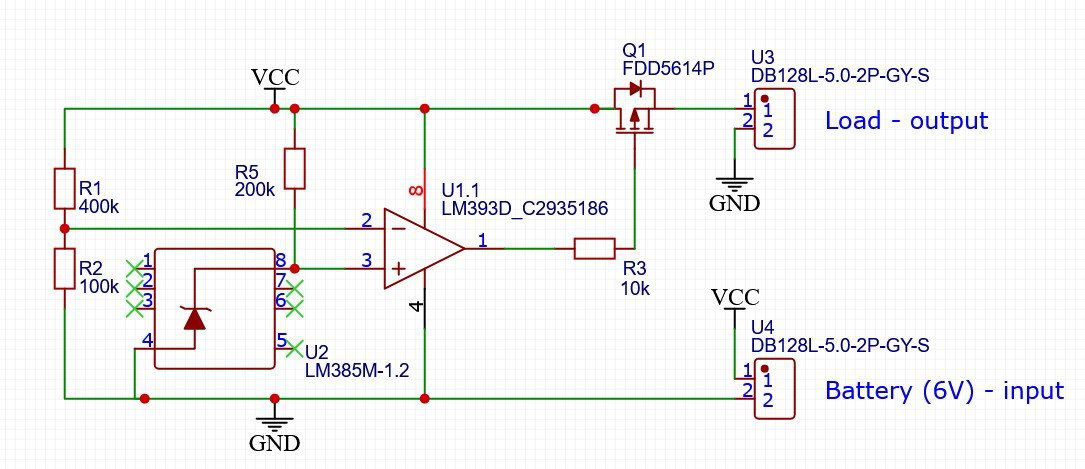

Cześć, planuję zbudować prosty moduł, który zabezpieczy akumulator żelowy 6V przed nadmiernym rozładowaniem. Zaprojektowałem taki układ, gdzie wzmacniacz operacyjny pracuje jako komparator i wysterowuje P-MOSFETa. Na wejściu nieodwracającym podłączone jest źródło napięcia odniesienia 1,2V, a na odwracającym napięcie baterii poprzez dzielnik napięcia wyliczony na 1,2V.


Chciałbym dodać do tego układu histerezę, aby układ odłączał obciążenie przy 5,8 V i załączał się przy 6,0V. Jak to zrobić?

  • Lubię! 1
Link do komentarza
Share on other sites

Ten układ będzie przewoził niezależnie od stanu komparatora zwróć uwagę na kierunek diody w mosfecie

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

@_LM_ @fribble3 przypomnieliście mi o tym starym temacie który utknął w szufladzie 😆dzięki za wskazanie błędu - nagminnie mylę polaryzację N-MOSFETów.

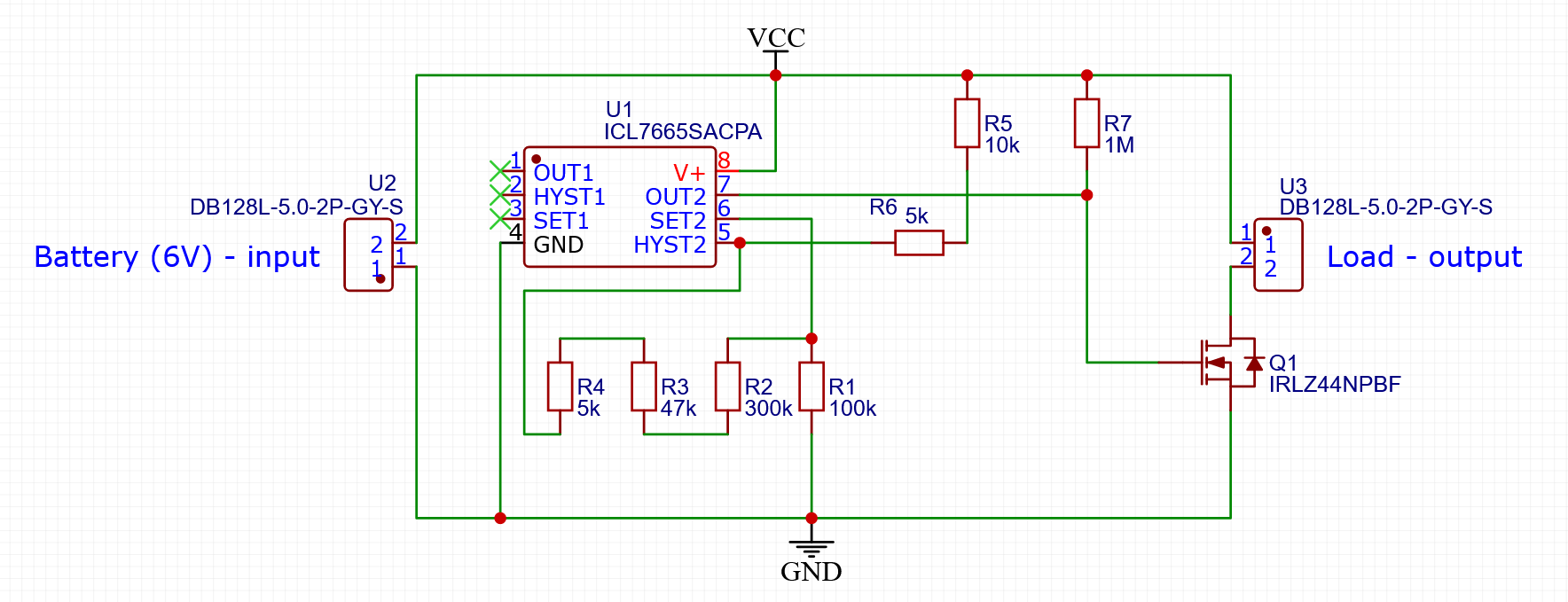

W międzyczasie zakupiłem układ ICL7665S, który ma już wbudowane komparatory i źródło napięcia odniesienia i samymi rezystorami konfiguruje się dopuszczalne zakresy napięć zasilających włącznie z histerezą. Dzisiaj polutowałem coś takiego (w tej wersji z N-MOSFETem):


Muszę tylko podmienić na płytce R7, bo początkowo dałem 6,8k, ale później zauważyłem w nocie aplikacyjnej że stosuje się 1M, co ma sens, bo gdy układ wykryje zbyt niskie napięcie, to MOSFET jest zatkany i przez R7 płynie prąd, a przecież nie chcemy jeszcze bardziej rozładowywać słabego akumulatora, więc należy ten prąd zminimalizować.

Edytowano przez MasterYoda95
Link do komentarza
Share on other sites

Skoro układ już zlutowany i działa poprawnie to good job.

P.S. Piękny wężyk rezystorowy, nie wygodniej było użyć potencjometru?
