Problem z połączeniem Arduino UNO z ESP32 DEVKIT V1 za pomocą UART


Pabelelo

Pomocna odpowiedź

Dzień dobry,

 buduję urządzenie, którego zadaniem będzie zbieranie danych o temperaturze i  wilgotności ze środowiska reakcyjnego co powiedzmy 15 minut oraz kontrola nad tym środowiskiem. W założeniu  3 termometry DT, jeden higrometr DHT11 oraz ESP32 DEVKIT V1 podłączone są do Arduino. Obecnie pracuję nad ustanowieniem połączenia szeregowego pomiędzy Arduino a ESP w taki sposób, aby zmienne wysyłane z Arduino (float) były odbierane przez ESP w formacie float, zapisywane do zmiennych oraz wysyłane na zewnętrzny serwer DB. Do niedawna pracowałem z XIAO ESP32C3 (wersja do lutowania), gdzie połączenie udało mi się ustabilizować. Jednakże przez swój błąd spaliłem część układu i konieczne było zamówienie nowego ESP. Wybrałem inny, z gotowymi pinami pod kable połączeniowe. Od paru tygodni nie jestem w stanie poprawnie połączyć Ardu z nowym ESP. Występują takie problemy, jak nieustanne bootowanie się kontrolera (ESP), a nawet gdy uda mi się to obejść to port szeregowy ESP nie wysyła do komputera żadnych danych, które teoretycznie otrzymuje w Stringach. Sam port szeregowy ESP działa w arduino IDE bez zarzutów. Próbowałem różne rodzaje podłączenia kabli i symulowanie TX/RX za pomocą SoftwareSerial'a i HardwareSerial'a. Pomiędzy Arduino a ESP wpięty jest konwerter poziomów logicznych (3.3V/5.0V).

Kod dla ESP:

#include <HardwareSerial.h>
#include <SoftwareSerial.h>
#define TX 27
#define RX 25

// SoftwareSerial Serial3(RX, TX);  // Zdefiniowanie obiektu Serial1 jako port szeregowy na złączach TX i RX ESP
HardwareSerial Serial3(0);

float temp1;  // Zmienne przechowująca temperaturę (pobierana z Arduino)
float temp2;
float temp3;
float wilgotnosc;


void setup() {
  Serial.begin(115200);   // Inicjalizacja portu szeregowego ESP
  Serial3.begin(115200, SERIAL_8N1, RX, TX);  // Inicjalizacja portu szeregowego ESP do komunikacji z Arduino
}

void loop() {

  // KONWERSJA BAJT NA FLOAT

  // if (Serial4.available() > 0) {
  //   delay(5);
  //   byte buf[4];
  //   byte* bp = buf;
  //   while (Serial4.available() > 0) {
  //     *bp = (Serial4.read());
  //     if (bp - buf < 3) {
  //       bp++;
  //     }
  //   }
  //   temp1 = (float)buf;
  //   Serial.println(temp1, 3);
  // }
  // delay(100);

  //PODZIAŁ STRING

  //   if (ARDU.available() > 0) {
  //     String data = ARDU.readStringUntil('\n');

  //     String dataPart1 = getValue(data, ',', 0);
  //     String dataPart2 = getValue(data, ',', 1);
  //     String dataPart3 = getValue(data, ',', 2);
  //     String dataPart4 = getValue(data, ',', 3);

  //     float temp1 = dataPart1.toFloat();
  //     float temp2 = dataPart2.toFloat();
  //     float temp3 = dataPart3.toFloat();
  //     float wilgotnosc = dataPart4.toFloat();

  //     Serial.print("Odebrane dane: ");
  //     Serial.print("Temp1: ");
  //     Serial.print(temp1);
  //     Serial.print("   Temp2: ");
  //     Serial.print(temp2);
  //     Serial.print("    Temp3: ");
  //     Serial.print(temp3);
  //     Serial.print("   Wilgotnosc: ");
  //     Serial.println(wilgotnosc);
  //   }
  // }



  // String getValue(String data, char separator, int index) {
  //   int found = 0;
  //   int strIndex[] = { 0, -1 };
  //   int maxIndex = data.length() - 1;
  //   for (int i = 0; i <= maxIndex && found <= index; i++) {
  //     if (data.charAt(i) == separator || i == maxIndex) {
  //       found++;
  //       strIndex[0] = strIndex[1] + 1;
  //       strIndex[1] = (i == maxIndex) ? i + 1 : 1;
  //     }
  //   }
  //   return found > index ? data.substring(strIndex[0], strIndex[1]) : "";
  // }

  // DZIAŁAŁO NA STARYM ESP32C3

  if (Serial3.available() > 0) {  // Sprawdzenie, czy są dostępne dane z Arduino
    String odebrane = " ";
    odebrane = Serial3.readStringUntil('\n');
    Serial.print("Received data: ");
    Serial.print(odebrane);
  }
}

//NA RAZIE NIE DZIAŁA NIE KOMPILUJE

// if (Serial4.available() > 0) {
//   char inByte = Serial4.readByte();
//   if (inByte == 'f') { //DATA F FORMAT
//     Serial4.readChar();
//     byte[] inData = new byte[4];
//     Serial4.readBytes(inData);

//     int intbit = 0;

//     intbit = (inData[3] << 24) | ((inData[2] & 0xff) << 16) | ((inData[1] & 0xff) << 8 | (inData[0] & 0xff);

//     float temp1 = Float.intBitsToFloat(intbit);
//     Serial.println(temp1);
//   }
// }

Kod dla Arduino:

#include <SoftwareSerial.h>
#include <DallasTemperature.h>
#include <OneWire.h>
#include "DHT.h"

#define ardDHT22 2  // Pin do podłączenia czujnika DHT11
#define ardDT A0    //Termometr cyfrowy - DallasTemperature
#define RX A1       //0
#define TX A5       //1

SoftwareSerial SEND(RX, TX);

DHT dht;
OneWire oneWire(ardDT);
DallasTemperature sensors(&oneWire);

float temp1;
float temp2;
float temp3;
float wilgotnosc;

void setup() {

  pinMode(RX, INPUT);
  pinMode(TX, OUTPUT);

  Serial.begin(115200);  // Inicjalizacja portu szeregowego Arduino
  SEND.begin(115200);     //Inicjalizacja połączenia z ESP
  dht.setup(ardDHT22);
  sensors.begin();
}

void loop() {
  // Odczyt danych z czujnika DHT i DT
  temp1 = sensors.getTempCByIndex(0);
  temp2 = sensors.getTempCByIndex(1);
  temp3 = sensors.getTempCByIndex(2);
  wilgotnosc = dht.getHumidity();

  sensors.requestTemperatures();
  delay(100);

  //Dzielony String

  String data = String(temp1) + ',' + String(temp2) + ',' + String(temp3) + ',' + String(wilgotnosc);
  SEND.print(data);

  //??????

  // Serial.write((byte*)&temp1, 4);
  // Serial.write((byte*)&temp2, 4);
  // Serial.write((byte*)&temp3, 4);
  // Serial.write((byte*)&wilgotnosc, 4);

  // Serial - PC

  Serial.print("Temp1: ");
  Serial.print(temp1);
  Serial.print("   Temp2: ");
  Serial.print(temp2);
  Serial.print("    Temp3: ");
  Serial.print(temp3);
  Serial.print("   Wilgotnosc: ");
  Serial.println(wilgotnosc);

  delay(2000);  // Opóźnienie przed kolejnym wysłaniem danych
}



  • Lubię! 1
Link do komentarza
Share on other sites

- HardwareSerial Serial3(0) chba raczej HardwareSerial Serial3(2)

- zero to port do programowania esp32

- to jaki masz obecnie wpięty esp32 ?

- coś pomieszałeś 27/25 to chyba GPIO17/GPIO16


Edytowano przez 99teki
Link do komentarza
Share on other sites

Masz rację, wkradło mi się parę błędów w moim toku myślowym:

1) Obecnie udało mi się ustabilizować połączenie bez HardwareSeriala (w kodzie dla ESP). Tutaj dodatkowo napotkałem problem systemowy, ponieważ przy próbie nazwania nowego Seriala jako Serial1(x) lub Serial2(x) otrzymywałem błędy o kilkukrotnej deklaracji zmiennej w bibliotece HardwareSerial.ccp oraz w plikach temp, używanych do kompilacji schematów. Próbowałem to czyścić, ale bez powodzenia. Reinstalacja Arduino IDE oraz bibliotek również została przeprowadzona.

2) Przy eliminacji biblioteki HardwreSerial.h problem z wyborem numeru portu nie występuje, jednakże nie wiem jak będzie wyglądała sprawa ze stabilnością połączenia.

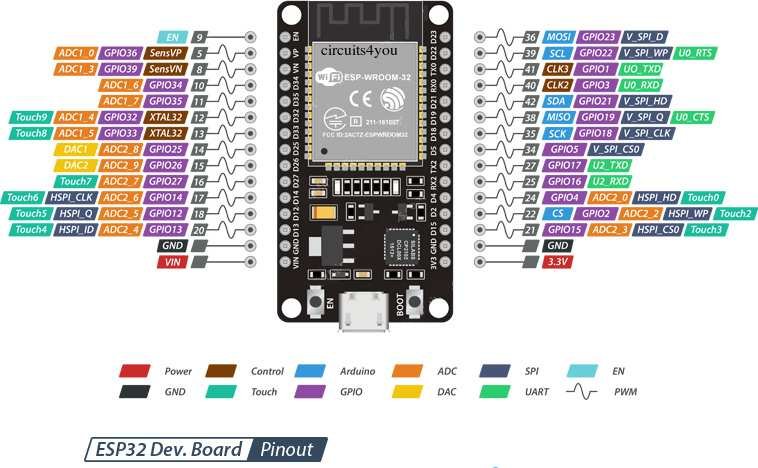

3) ESP32 DEVKIT V1 -  podałeś dobre zdjęcie.

4) Tutaj miałem problem ze zrozumieniem, których oznaczeń pinów należy użyć w #define, aby płytka zrozumiała czego od niej chcę. Finalnie piny  17(TX) i 16(RX) okazały się trafne.



KOD DLA ARDUINO:

#include <SoftwareSerial.h>
#include <DallasTemperature.h>
#include <OneWire.h>
#include "DHT.h"

#define ardDHT22 A5  // Pin do podłączenia czujnika DHT11
#define ardDT A0    //Termometr cyfrowy - DallasTemperature
#define RX 0       //0
#define TX 2       //1

SoftwareSerial SEND(RX, TX);

float bufor = 0.00;

DHT dht;
OneWire oneWire(ardDT);
DallasTemperature sensors(&oneWire);

float temp1;
float temp2;
float temp3;
float wilgotnosc;

void setup() {

  pinMode(RX, INPUT);
  pinMode(TX, OUTPUT);

  Serial.begin(115200);  // Inicjalizacja portu szeregowego Arduino
  SEND.begin(9600);     //Inicjalizacja połączenia z ESP
  dht.setup(ardDHT22);
  sensors.begin();
}

void loop() {
  // Odczyt danych z czujnika DHT i DT
  temp1 = sensors.getTempCByIndex(0);
  temp2 = sensors.getTempCByIndex(1);
  temp3 = sensors.getTempCByIndex(2);
  wilgotnosc = dht.getHumidity();

  sensors.requestTemperatures();
  delay(100);

  //Dzielony String

  String data = String(bufor) + ',' + String(temp1) + ',' + String(temp2) + ',' + String(temp3) + ',' + String(wilgotnosc);
  SEND.print(data); //Wysłanie danych do ESP

  delay(2000);  // Opóźnienie przed kolejnym odczytem danych

  // Serial - PC

  Serial.print("Temp1: ");
  Serial.print(temp1);
  Serial.print("   Temp2: ");
  Serial.print(temp2);
  Serial.print("    Temp3: ");
  Serial.print(temp3);
  Serial.print("   Wilgotnosc: ");
  Serial.println(wilgotnosc);
}

KOD DLA ESP32 DEVKIT V1:

// #include <HardwareSerial.h>
// #include <SoftwareSerial.h>
#define TXD2 17
#define RXD2 16

// SoftwareSerial Serial3(RX, TX);  // Zdefiniowanie obiektu Serial1 jako port szeregowy na złączach TX i RX ESP
// HardwareSerial Serial3(2);

float temp1;  // Zmienna przechowująca temperaturę (pobierana z Arduino)
float temp2;
float temp3;
float wilgotnosc;  // Zmienna przechowująca wilgotność (pobierana z Arduino)


void setup() {
  Serial.begin(115200);                         // Inicjalizacja portu szeregowego ESP
  Serial2.begin(9600, SERIAL_8N1, RXD2, TXD2);  // Inicjalizacja portu szeregowego ESP do komunikacji z Arduino
}

void loop() {

  //DZIELENIE STRINGU I KONWERSJA DO FLOATU

  if (Serial2.available()) {
    String data = Serial2.readStringUntil('\n');

    String dataPart1 = getValue(data, ',', 0);
    String dataPart2 = getValue(data, ',', 1);
    String dataPart3 = getValue(data, ',', 2);
    String dataPart4 = getValue(data, ',', 3);

    float temp1 = dataPart1.toFloat();
    float temp2 = dataPart2.toFloat();
    float temp3 = dataPart3.toFloat();
    float wilgotnosc = dataPart4.toFloat();

    Serial.print("Odebrane dane: ");
    Serial.print("Temp1: ");
    Serial.print(temp1);
    Serial.print("   Temp2: ");
    Serial.print(temp2);
    Serial.print("    Temp3: ");
    Serial.print(temp3);
    Serial.print("   Wilgotnosc: ");
    Serial.println(wilgotnosc);
  }
}

String getValue(String data, char separator, int index) {
  int found = 0;
  int startIndex = -1;
  int endIndex = -1;

  for (int i = 0; i < data.length(); i++) {
    if (data[i] == separator) {
      found++;

      if (found == index + 1) {
        startIndex = i + 1;
      } else if (found == index + 2) {
        endIndex = i;
        break;
      }
    }
  }

  if (startIndex != -1 && endIndex == -1) {
    endIndex = data.length();
  }

  if (startIndex != -1 && endIndex != -1) {
    return data.substring(startIndex, endIndex);
  } else {
    return "";
  }
}



  • Lubię! 1
Link do komentarza
Share on other sites

1 godzinę temu, Pabelelo napisał:

nie wiem jak będzie wyglądała sprawa ze stabilnością połączenia.

HardwareSerial to było takie przestarzałe opakowanie do uart1 i uart2, obecnie powinno się robić tak jak Ty zrobiłeś.

A dlaczego niby miałyby wystąpić problemy ze stabilnością?
