Problem z zasilaniem Arduino z baterii


cordex

Pomocna odpowiedź

Witam

Jestem w trakcie kursu forbot arduino lekcja 5 o serwomechanizmach.
https://forbot.pl/blog/kurs-arduino-silniki-pwm-serwomechanizm-zewnetrzne-biblioteki-id3913

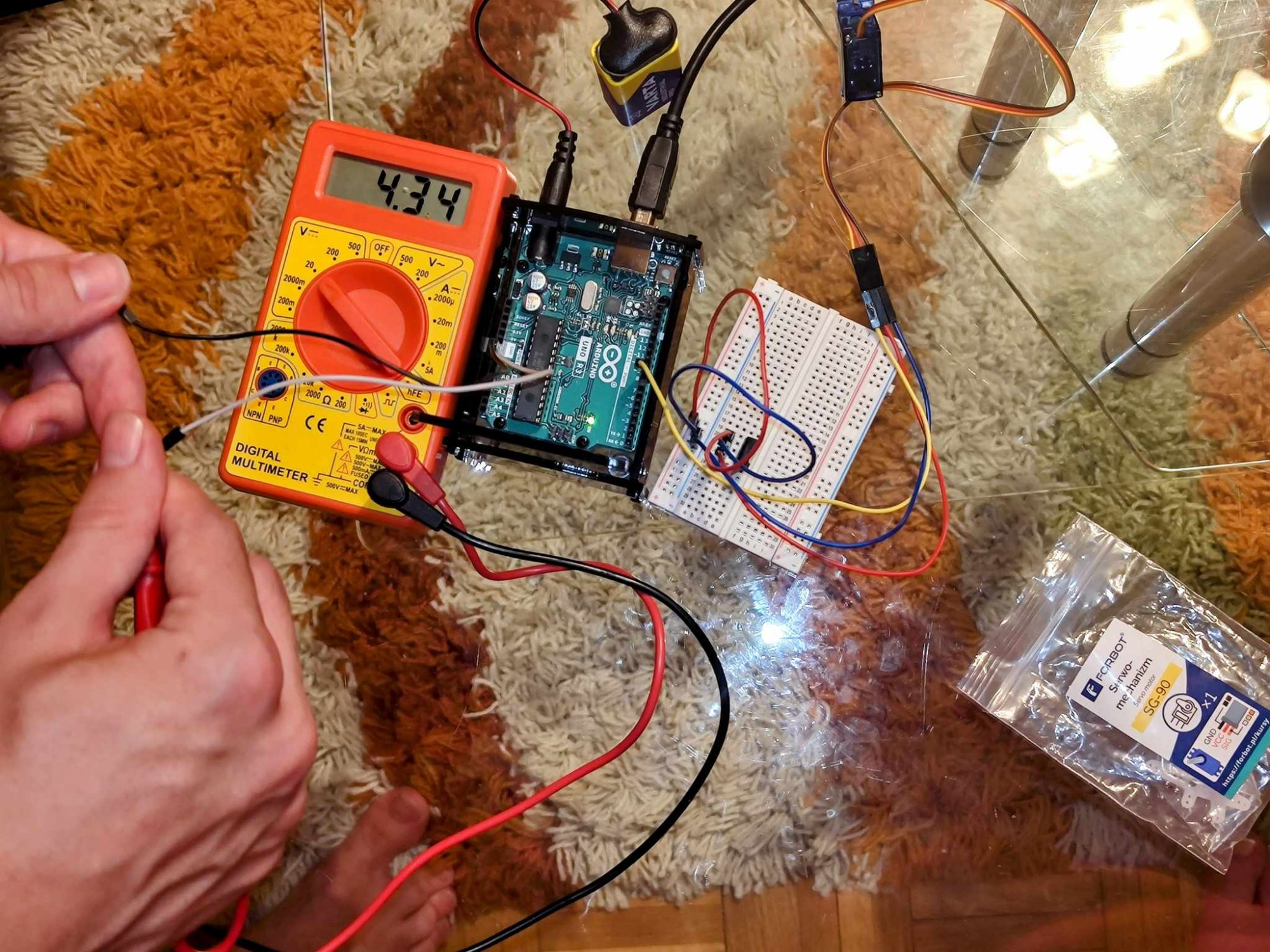

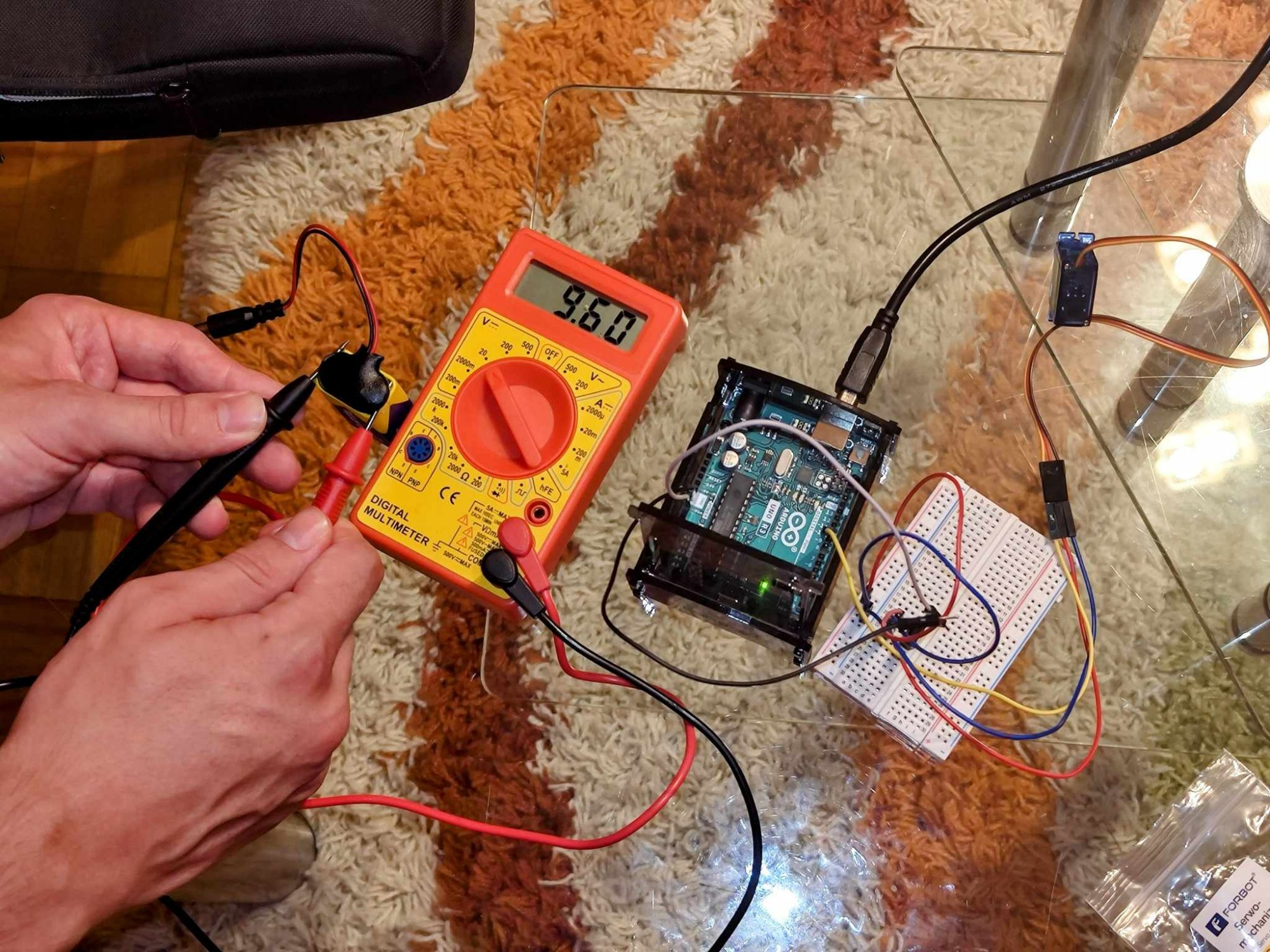

I natkałem na problem mój serwomechanizm nie chce działać. Podejrzewam, że to wina przewodów od baterii ponieważ nie ważne czy bateria jest podłączona czy nie napięcie od VIN i GDN jest stałe  (poniżej 5V). Natomiast bezpośrednie zmierzenie baterii pokazuje powyżej 9V.

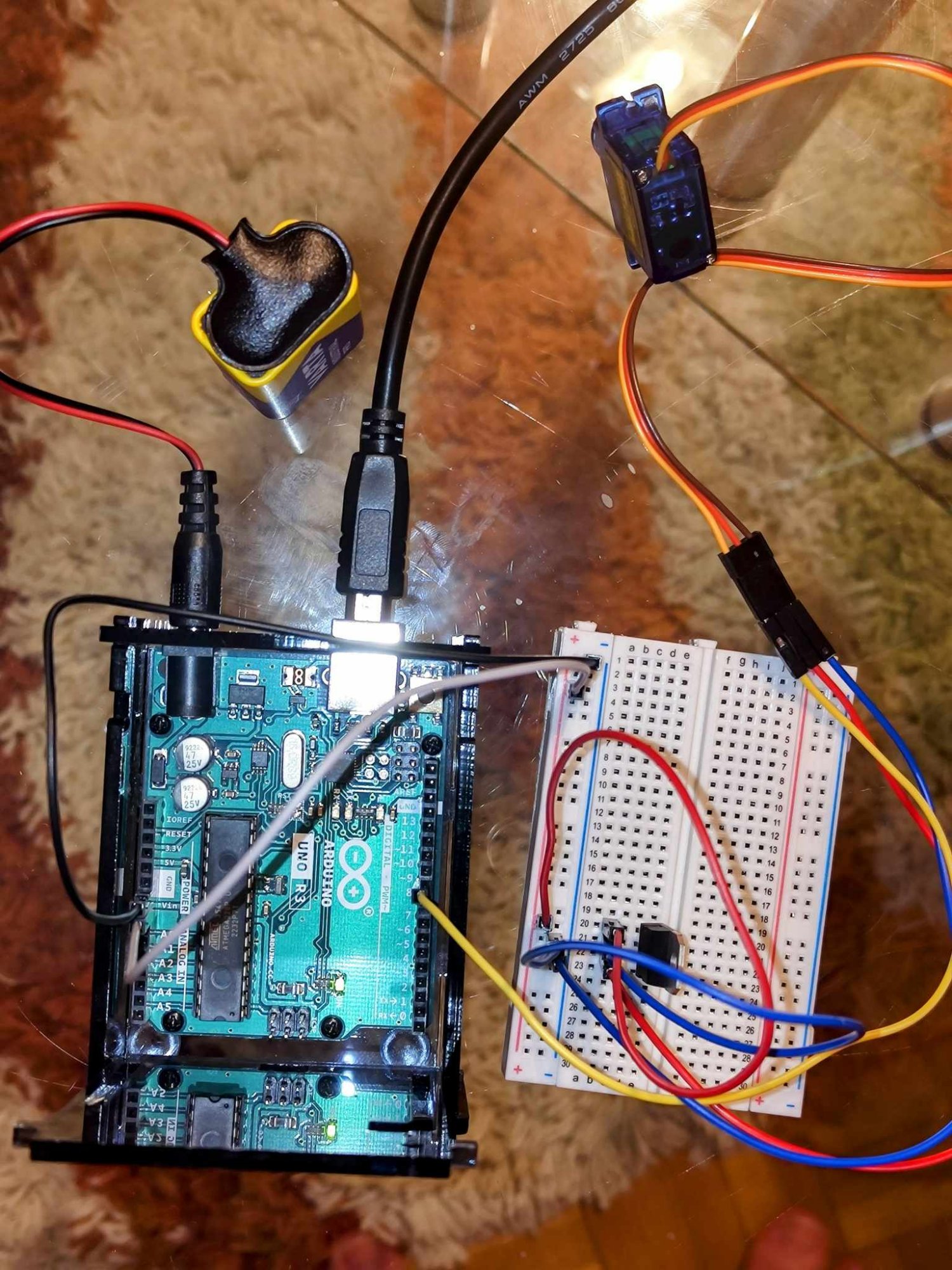

Przesyłam pare zdjęć przedstawiających sytuacje. Bardzo proszę o rady ewentualnie potwierdzenie czy mam racje.


356735545_6441847945913581_4972423030202289277_n.jpg356735560_275518521748404_7959435496827761289_n.jpg

356738564_6627089590647614_3743745383790823979_n.jpg356784581_203614939333062_3459616438467898363_n.jpg

Link do komentarza
Share on other sites

@cordex witam na forum i przepraszam za zwłokę w odpowiedzi. Aby sprawdzić czy przewód do baterii jest poprawny możesz przyłożyć sondy miernika do wtyczki, która jest na jego końcu - jedna sonda do środka, a druga na zewnętrz.

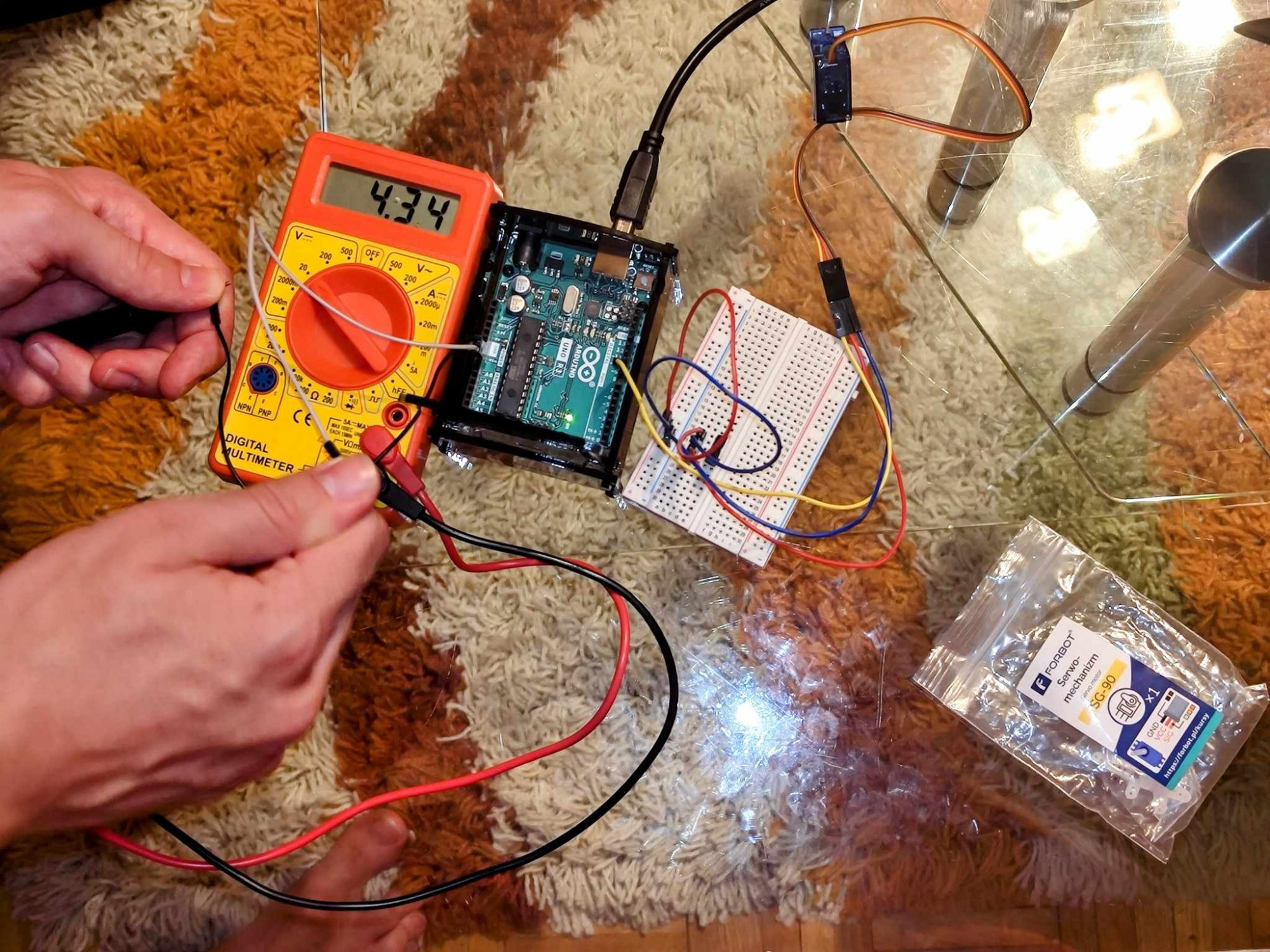

Pomijając temat baterii, ten odczyt 4,34 V jest niepoprawny - szczególnie, gdy nie masz tam nawet podłączonej baterii (pierwsze zdjęcie(. Z czego zasilasz Arduino za pomocą przewodu USB, z komputera? Dla pewności powtórz taki pomiar, gdy wszystko od Arduino będzie odłączone i daj znać jaki wynik.

Czy miernik jest nowy?

Link do komentarza
Share on other sites

(edytowany)

@Treker

Pomiar na odłączonym Arduino z pinów Vin i GDN pokazuje 0V.
Arduino zasilam tymczasowo bo jestem na wyjeździe kablem z zestawu podłączonym rozdzielnika z usb C na 4 usb A z X-kom (nic innego nie mam podłączonego) a rozdzielnik jest podłaczony do Laptopo/Tabletu 2w1 HUAWEI MateBook E.

Co do odczytu z wtyczki również pokazuje 0V.

Miernik został zakupiony tanio w jakimś supermarkecie 3 lata temu.

Edytowano przez cordex
  • Lubię! 1
Link do komentarza
Share on other sites

@cordex a podłącz Arduino tylko przez USB. Odłącz wszystko od Arduino i sprawdź jakie napięcie jest między wyjściami opisanymi jako 5 V i GND. Jeśli tam nie będzie 5 V to winy doszukiwałbym się w mierniku (może mieć np. rozładowaną baterię).
