Pomiar prądu na boczniku esp32

[farmaceuta]

Witam, na wstępie zaznaczę że nie chce nikogo denerwować bo będę pytał o PPP(podstawy podstawowych podstaw) no ale muszę...😕

Jak w temacie..jak mierzyć prąd na ESP z bocznikiem?? Wiem że bocznik może być szeregowo na gnd lub vcc...u mnie chodzi o to że ESP będzie zasilane (przez przetwornice) z napięcia na którym chce mierzyć pobór prądu...wiem że tak się da bo mam to w latającym skrzydle, no ale nie mogę znaleźć w netach...schematem również nie pogardzę 😜

[ethanak]

Takie coś może być?

[farmaceuta]

18 minut temu, ethanak napisał:

Takie coś może być?

Właśnie zapomniałem dodać że chciałbym uniknąć wzmacniaczy operacyjnych...😉 Na samym boczniku wiem że wartości będą trochę "pływać" ale aż tak mi to nie przeszkadza...zakres powiedzmy 0-20A z dokładnością do...? 1-1.5A?

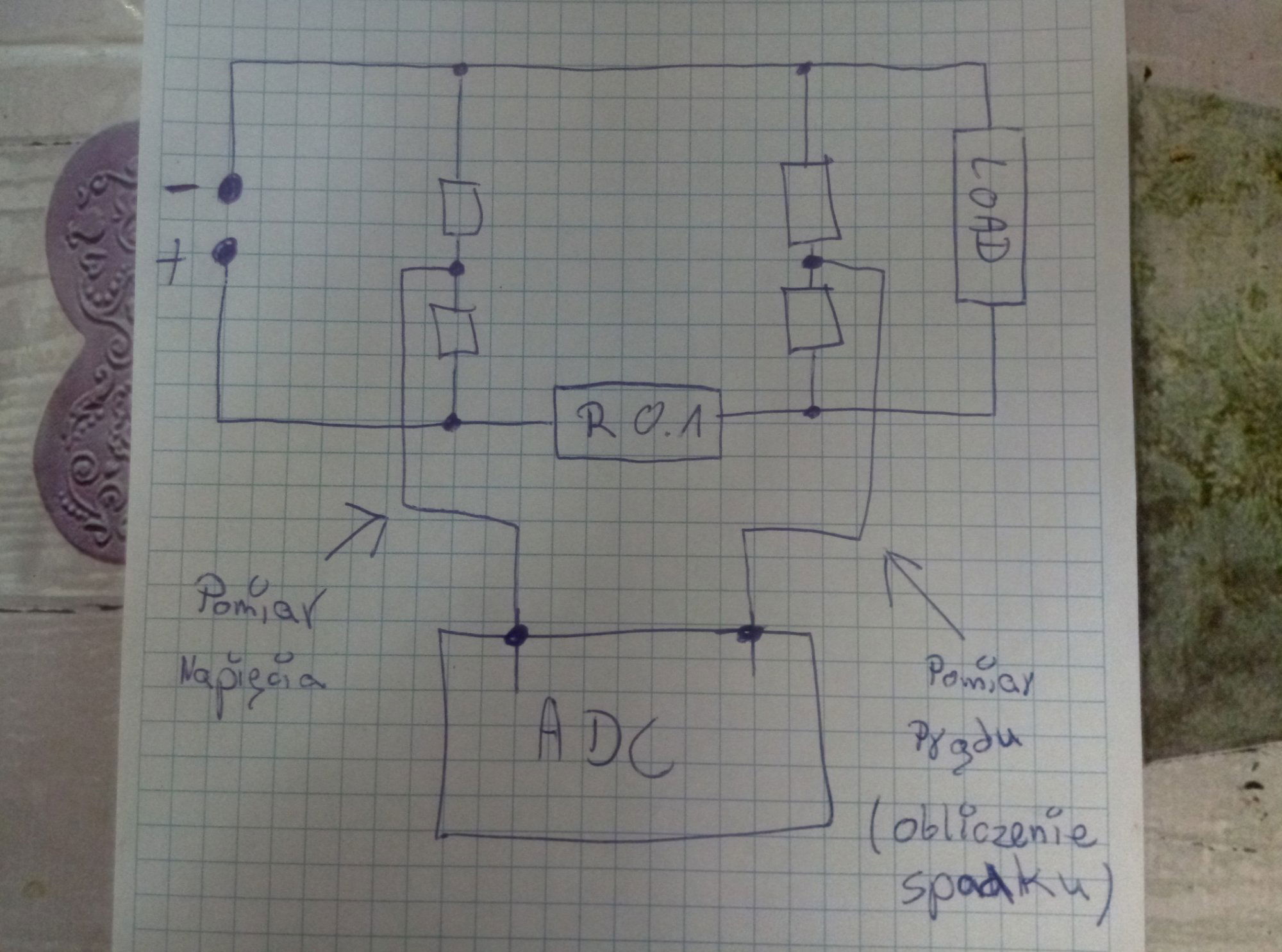

A mogę tak zrobić ze przez dwa dzielniki napięcia (wyższe napięcie niż zasilanie ESP) mierzę dwa napięcia...przed i za bocznikiem, później od napięcia baterii odejmuje to co mi wyszło za bocznikiem i wychodzi spadek...i później że wzoru obliczamy...aha tylko to wspólne zasilanie całości nie wiem czy będzie bruździło...🤔

[farmaceuta]

takie coś zmierzy mi prąd i napięcie aku???

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[ethanak]

@farmaceuta pytanie kontrolne: po co tak kombinujesz? Jeśli nie lubisz wzmacniaczy i i2c to masz analogowe czujniki na hallotronach. W dodatku izolowane...

[farmaceuta]

27 minut temu, ethanak napisał:

@farmaceuta pytanie kontrolne: po co tak kombinujesz? Jeśli nie lubisz wzmacniaczy i i2c to masz analogowe czujniki na hallotronach. W dodatku izolowane...

Chodzi głównie o rozmiar...choć to co podałeś już nie set takie wielkie, z tym że miałem czujnik adc712?? Czy coś takiego i jakoś to marnie działało...

[ethanak]

21 minut temu, farmaceuta napisał:

Chodzi głównie o rozmiar...

A boczniki na 20A to takie malutkie są?

Powiem co ja bym zrobił: wziąłbym porządny bocznik i podłączył INA219. Odczyt przez I2C, mam napięcie i prąd. No, chyba że napięcie większe niż dopuszczalne dla INA to wtedy rzeżba z hallotronem i wzmacniaczami.

Pamiętaj, że ESP32 nie zmierzy napięcia poniżej pewnej (stosunkowo dużej) wartości ani powyżej jakiejś wartości (zależy od ustawienia wewnętrznego dzielnika). - dlatego musiałbym kombinować ze wzmacniaczami.
