Ćwiczenie z tranzystorem pnp

[Pizmak]

Witam, w podręczniku podstaw elektroniki cz1 zajmuję się tematem tranzystorów. Mam ćwiczenie, gdzie mam sam zbudować i wykonać pomiary schematu z użyciem tranzystora pnp. Problem tkwi w tym, że nie jestem w stanie samodzielnie wykonać tego schematu. Próbując odzwierciedlić to co w podręczniku moja dioda nie chce świecić. Nie mam pojęcia co robię źle. Czy ktoś mógłby zrobić zdjęcie jak to powinno wyglądać na płytce stykowej ?



[Treker (Damian Szymański)]

@Pizmak witam na forum 🙂 Pokaż jak wygląda Twój układ - sprawdzimy i tak łatwiej znajdziemy błąd.

[Pizmak]

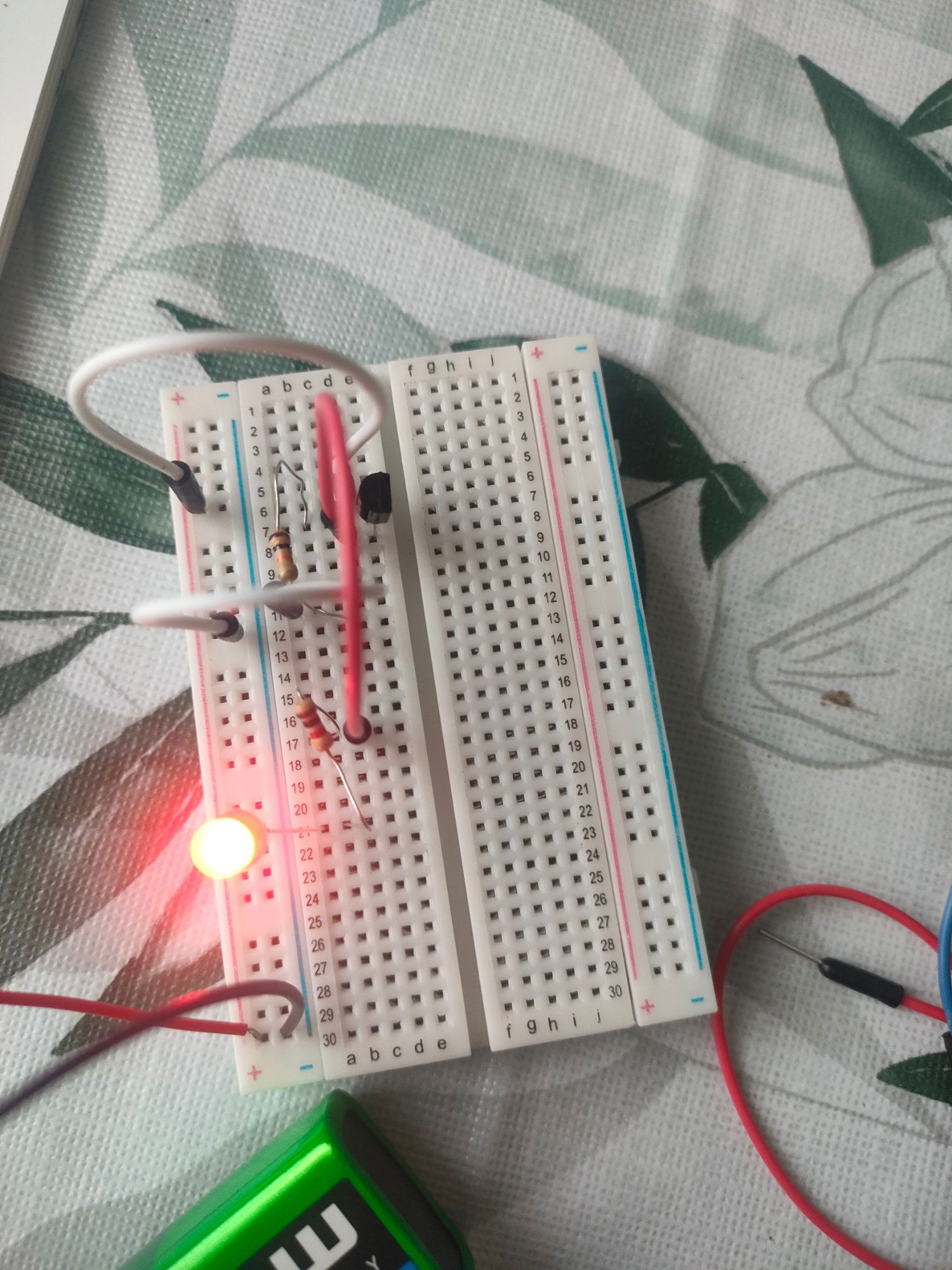

Tak jak na zdjęciach, wydaje mi się że coś jest nie tak mimo, że dioda świeci (Zamieniłem kolejność rezystora z diodą, co nie powinno wypływać na działanie układu, chyba że w tym przypadku jest różnica). Po odłączeniu jakiegokolwiek rezystora, przewodu, czy tranzystora dioda gaśnie.

Tu gdzie dioda świeci, podłączyłem ją przez kolektor do minusa.



Edytowano Październik 2, 2023 przez Pizmak

[Treker (Damian Szymański)]

Dnia 2.10.2023 o 11:28, Pizmak napisał:

Tu gdzie dioda świeci, podłączyłem ją przez kolektor do minusa.

Jeśli dobrze widzę na zdjęciu to podłączyłeś diodę do emitera, a nie przez kolektor. Poza tym będzie dobrze. Odłączenie przewodu z bazą powinno sprawiać, że dioda nie świeci. Analogicznie jak miało to miejsce w ćwiczeniu z NPN.
