Zasady działania płytki stykowej na konkretnym przykładzie

[Marcin999]

Cześć, mam pytanie typowe dla początkującego ale nigdzie nie znalazłem satysfakcjonującej odpowiedzi.

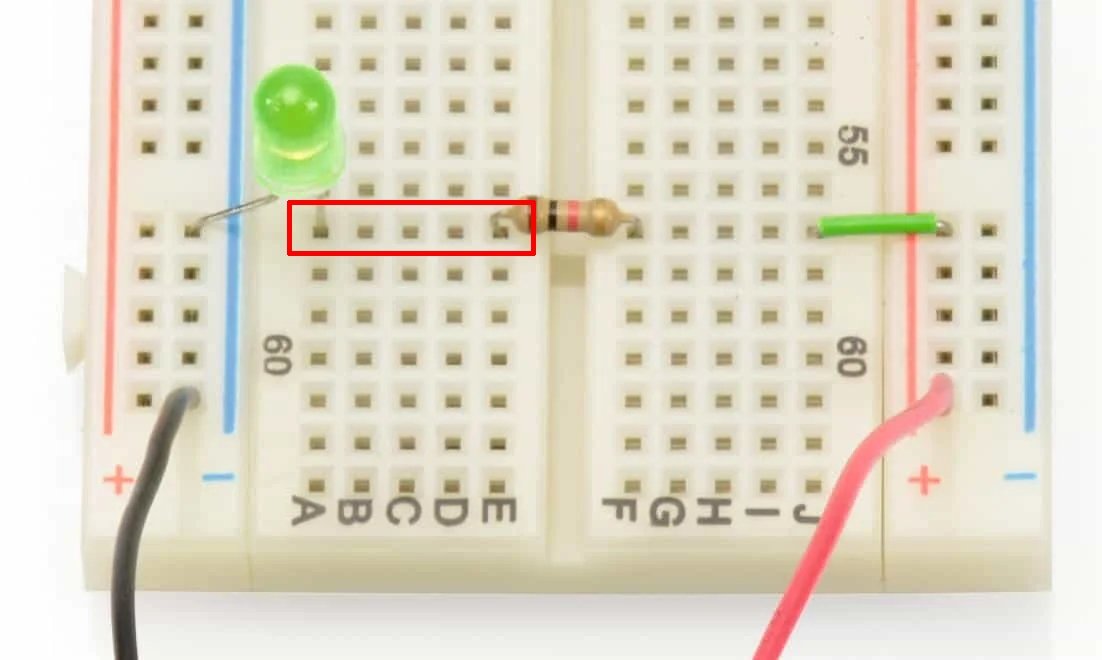

Dlaczego na zdjęciu nr 1 dioda świeci (przy rozdzieleniu na dwa rzędy na płytce stykowe)

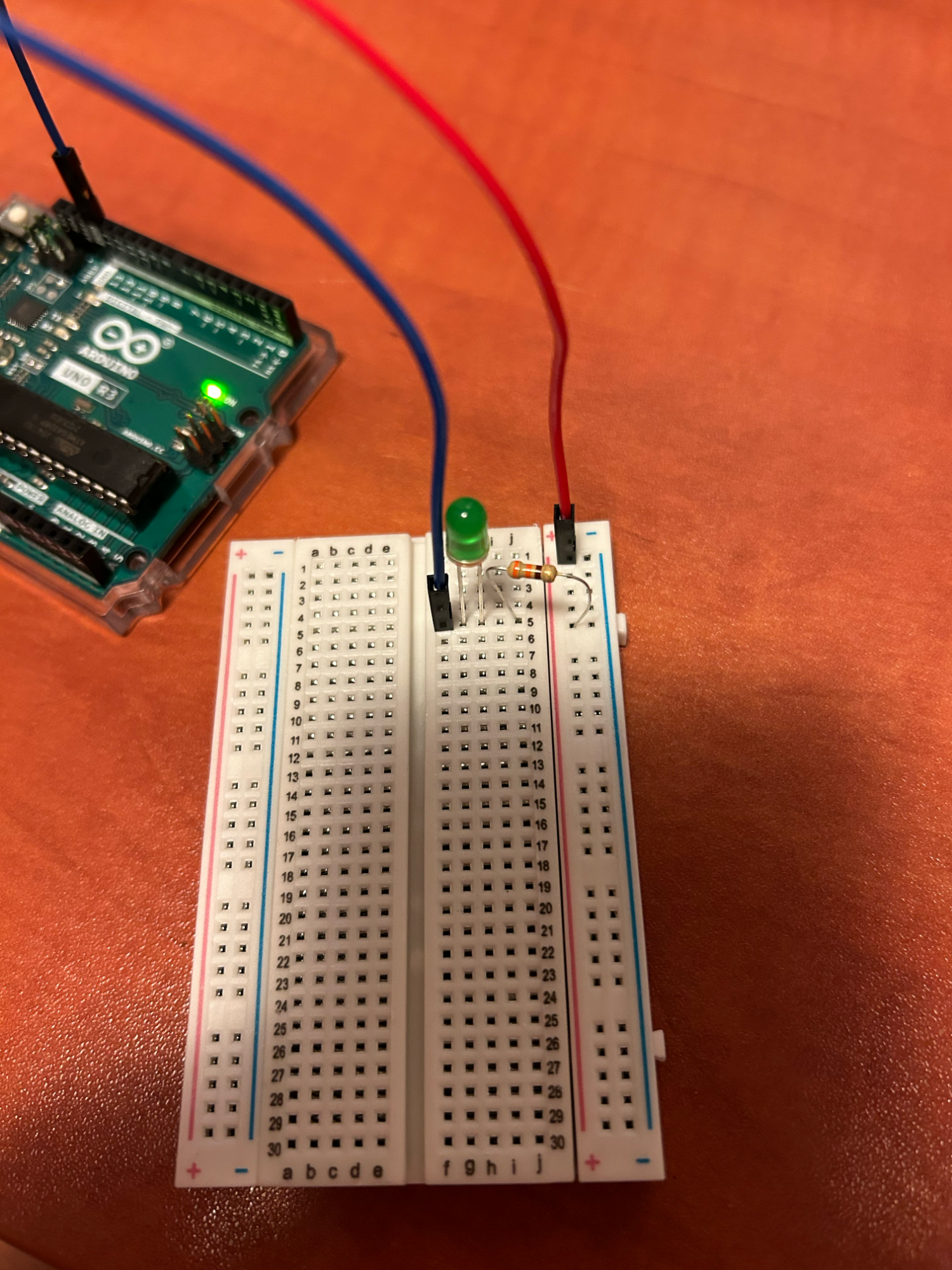

a na drugim przykładzie już nie?



Wydaje mi się, że schemat narysowany na papierze wyglądałby w ten sam sposób.

[Gieneq]

@Marcin999 witam na forum 🙂 Temat dosłownie ze wczoraj:



[Marcin999]

Hej @Gieneq dziękuję za odpowiedź. Artykuł rzeczywiście rozwiał wszelkie moje wątpliwości.

Jeżeli ktoś by się zastanawiał na czym polegał błąd w moim rozumowaniu: sądziłem, że prąd przepływa z jednego punktu do drugiego a nie na całej długości rzędu „na raz”. Stąd jeżeli wepniemy diodę, która jest polaryzacyjna w jeden rząd wchodzi ona w stan zaporowy - czyli w tym przypadku nie świeci. Jeżeli dobrze wnioskuję… 😅

Edytowano Październik 27, 2023 przez Marcin999
Niepoprawnie otagowanie

[miro88]

W jednym rzędzie nie można wstawić elementu, ponieważ spowoduje to zwarcie.

Prawdłowy montaż elementów jest na zdjęciu poniżej.
