Problem z przekaźnikiem podłączonym to tranzystora.


angelo01

Pomocna odpowiedź

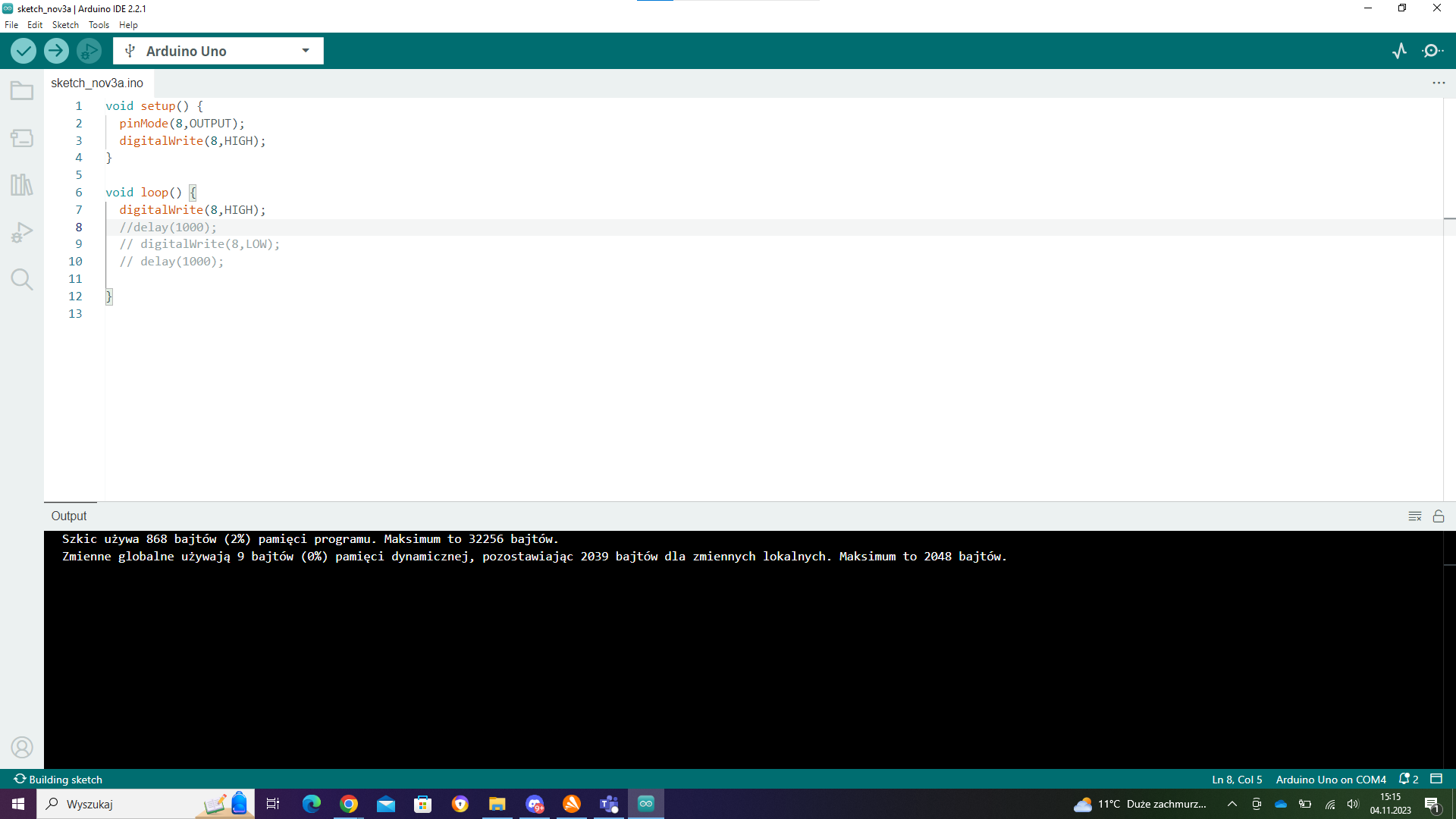

Cześć, jak podłączam cewke przekaźnika do kolektora tranzystora NPN (BC546-dołączony do zestawu) którego baza jest podłączona do pinu cyfrowego arduino a sama cewka zasilana jest z baterii 9V to nie działa, z kolei gdy baze tranzystora podłączam do plusa bateri zamiast do arduino to działa normalnie, dlaczego tak sie dzieje?



Link do komentarza
Share on other sites

@angelo01 witam na forum 🙂 Jeśli dobrze rozumiem (bo nie widać wszystkiego na zdjęciu) to aktualnie zasilasz Arduino z USB, a oprócz tego masz baterię 9 V, którą chcesz zasilać cewkę przekaźnika. W takiej sytuacji musisz połączyć masy obu źródeł zasilania (GND z Arduino i "minus" z baterii).

Link do komentarza
Share on other sites

Ok, działa, dziękuję. Czemu zawsze trzeba połączyć masy obu źródeł zasilania (GND z Arduino i "minus" z baterii), skoro dostarczam prąd z wyjscia cyfrowego arduino do bazy tranzystora co powinno skutkować otwarciem obwodu między kolektorem a emiterem co z kolei skutkuje wypłynieciem prądu z dodatniego zacisku baterii przez cewke przekaźnika do ujemnego zacisku baterii- na chłopski rozum arduino ma tylko dostaczyć informacje do bazy czy prąd ma płynąć miedzy emiterem a kolektorem i nie powinno go obchodzić co się dzieje w tym drugim obwodzie prądu.

Link do komentarza
Share on other sites

Dnia 6.11.2023 o 21:54, angelo01 napisał:

Czemu zawsze trzeba połączyć masy obu źródeł zasilania

W skrócie: napięcie to różnica potencjałów między punktami. Jeśli masz dwa układy, które zasilane są różnymi źródłami zasilania i połączysz je tylko jednym przewodem to nie mają wspólnej masy, brak wspólnego punktu odniesienia. W związku z tym to dla jednego układu jest równe 5V wcale takie nie będzie dla drugiego. Dopiero, gdy masy są połączone to oba układy "widzą" to napięcie z perspektywy tego samego punktu odniesienia. Jeśli nie połączysz masy to prąd tam nie popłynie.
