Płytka uniwersalna - dobre praktyki


Szern

Pomocna odpowiedź

Dzień dobry,

Jestem na etapie nauki, przechodzę z płytek stykowych na lutowanie układów w płytkach uniwersalnych.

Zwykle zostawiam część nóżki elementu po drugiej stronie i używam jej do przylutowania do innego pola. Najczęściej używam przewodu 0,25 do łaczenia pól, ale już ktoś napisał mi na forum, że to masochizm i zaczynam się z tym zgadzać.

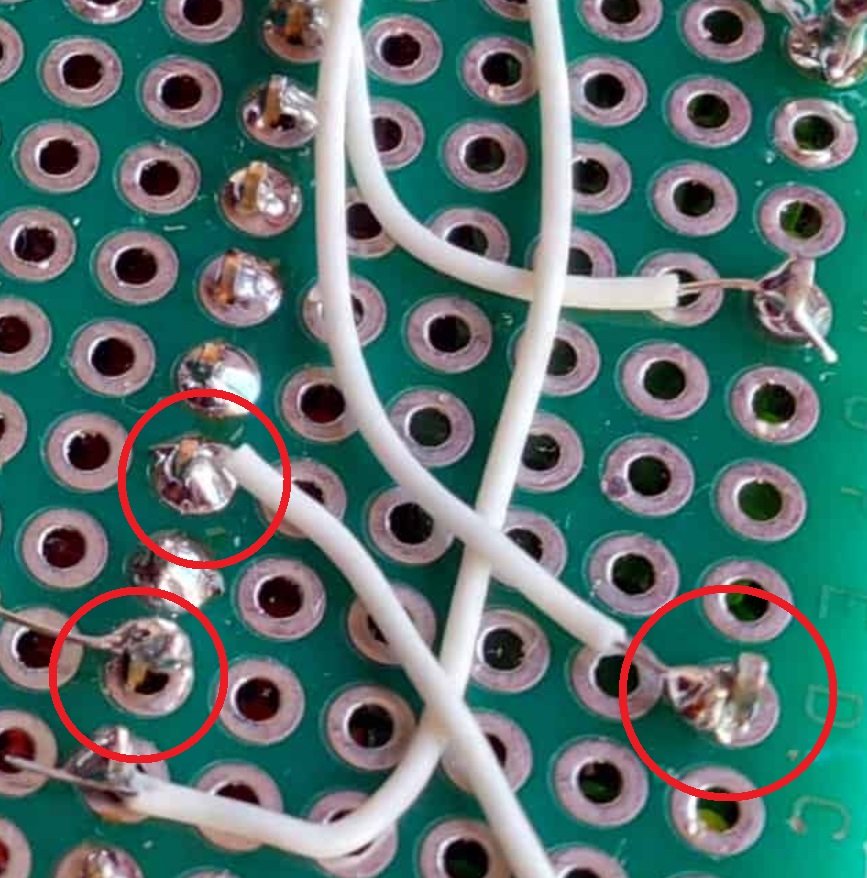

IMG_20231102_090807_hdr.thumb.jpg.60225c277d75be65fae97f70c4ebf53e.jpgIMG_20231031_162216_hdr.thumb.jpg.029bc163f293671cb4a3449229b862f3.jpg

Chciałbym zapytać o dobre praktyki związane z lutowaniem na płytkach uniwersalnych - może ktoś chciałby się nimi podzielić?

  • Lubię! 2
Link do komentarza
Share on other sites

Jeśli mogę COKOLWIEK na początek doradzić to:

1. zastosowałbym różną kolorystykę przewodów chociażby np.: czerwony na Vcc ( plus zasilania ) i czarny na GND ( masę ),

2. popraw mnie jeśli się mylę, ale wygląda jakbyś nie używał topnika ... Jeśli używasz, to nie żałuj, bo źle polutowane punkty to przekleństwo ( zimne luty ),

3. poeksperymentuj z nastawą temperatury grota, jeśli oczywiście masz lutownicę z regulacją.


  • Lubię! 2
Link do komentarza
Share on other sites

(edytowany)
8 minut temu, keram167 napisał:

Jeśli mogę COKOLWIEK na początek doradzić to:

1. zastosowałbym różną kolorystykę przewodów chociażby np.: czerwony na Vcc ( plus zasilania ) i czarny na GND ( masę ),

2. popraw mnie jeśli się mylę, ale wygląda jakbyś nie używał topnika ... Jeśli używasz, to nie żałuj, bo źle polutowane punkty to przekleństwo ( zimne luty ),

3. poeksperymentuj z nastawą temperatury grota, jeśli oczywiście masz lutownicę z regulacją.

Trochę mnie zawstydziłeś...

ad. 1 - stanowczo tak, już o tym myślałem,

ad. 2 - używam cyny z topnikiem, a topnika oddzielnie jedynie do rozlutowywania - ciągle się uczę, po lutowaniu zawsze sprawdzam każde połączenie - wiem, że marnie lutuję...

ad. 3 - używam prostej stacji lutowniczej, ale lutuję w różnych temperaturach zewnętrznych (mobilny warsztat na wsi) i trochę mam problem z dobieraniem właściwej temperatury - poćwiczę

Dziękuję za rady!

Edytowano przez Szern
Link do komentarza
Share on other sites

I jeszcze drobiazg: kynar ma to do siebie, że lubi albo odpaść, albo jak zostawisz za dużo bez izolacji - przesunąć się tak, że zrobi zwarcie z sąsiednim pinem. Szczególnie, jeśli nie ma żadnego mechanicznego zabezpieczenia. Ja robię z reguły tak, że druty daję od strony elementów i przewlekam przez dziurkę obok pinu, do którego ma być dolutowany. A połączenia typu masa czy zasilanie najlepiej robić srebrzanką np. 0.5mm. Można również użyć odciętych końcówek rezystorów (ja sobie zbieram do pudełeczka) - szczególnie przy bardzo krótkich połączeniach dobrze zdają egzamin.

No i tak jak pisał kolega - nie żałuj topnika.

I jeszcze zabezpieczenie - jeśli nie robisz jakiejś specjalnej drukowanej obudowy, to po prostu kawałek jakiegoś plastiku przykręconego czterema śrubkami M2 (ja używam spienionego PCW 2mm, ładnie się tnie nożyczkami i z tego samego PCW dystansów). Szczególnie w trakcie testów bardzo potrzebne, nawet jeśli w docelowym urządzeniu będzie to jakoś zabezpieczone.

  • Lubię! 1
Link do komentarza
Share on other sites
