Problem ze złożeniem podstawki uniwersalnej z kursu mistrz arduino

[4rdu1no]

Kupiłem niedawno kurs mistrz arduino do którego dodana jest podkładka uniwersalna - sklejka. Do tego 10 nakrętek M2,5, 10 śrubek M2,5x20mm, 10 dystansów 10mm i 8 samoprzylepnych nóżek. No i szczerze mówiąc, nie mam pojęcia jak to złożyć.

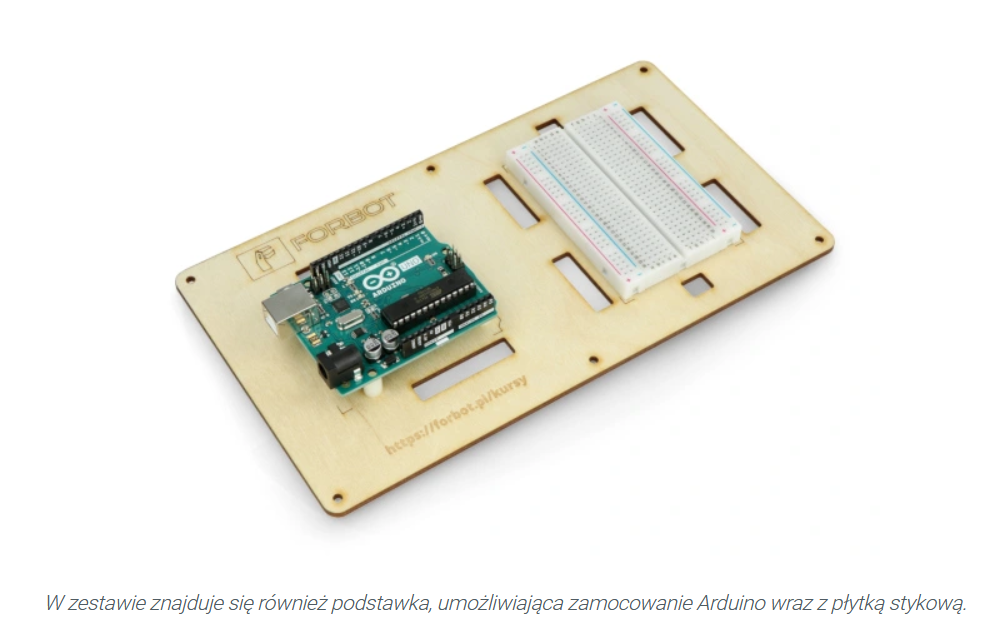

Na zdjęciu poniżej ktoś luzem położył płytkę na dystansach - śrubki też można włożyć luzem, ale nakrętek już nie da rady, bo śrubka nie będzie wystawać. 🙃

Wreszcie brakuje mi opisu co wolno robić, a czego nie. Niby w płytce są przewiercenia na śrubki - ale czy śrubka może stykać się ze ścieżkami? Bo w niektórych przypadkach (wiercenie przy wyprowadzeniu SCL) ciężko ocenić, czy to właśnie nie ma miejsca.

Czy ktoś kto wrzucał to do pudełka miał na to jakiś plan? Jeśli tak, to chętnie go poznam i skorzystam. Jeśli nie - to tą część zestawu moglibyście ponownie przemyśleć.



[Treker (Damian Szymański)]

@4rdu1no witam na forum i już wyjaśniam niejasności 🙂 Faktycznie zdjęcie bez śrubek mało przydatne. W kursie jest jednak zdjęcie ze śrubkami: https://forbot.pl/blog/kurs-arduino-ii-diody-rgb-tradycyjne-oraz-ws2812-id15495

3 godziny temu, 4rdu1no napisał:

Na zdjęciu poniżej ktoś luzem położył płytkę na dystansach - śrubki też można włożyć luzem, ale nakrętek już nie da rady, bo śrubka nie będzie wystawać. 🙃

Wydaje mi się, że wszystko powinno działać poprawnie. Upewnij się tylko, że ściągnąłeś plastikową osłonę z Arduino, która od pewnego czasu jest dodawana do oryginalnych płytek Arduino. Jeśli śrubki są zbyt krótkie to pokaż proszę zdjęcia jak to dokładnie u Ciebie wygląda. Zweryfikujemy temat, bo od dawna nikt nie zgłaszał uwag w tej kwestii.

3 godziny temu, 4rdu1no napisał:

Wreszcie brakuje mi opisu co wolno robić, a czego nie. Niby w płytce są przewiercenia na śrubki - ale czy śrubka może stykać się ze ścieżkami? Bo w niektórych przypadkach (wiercenie przy wyprowadzeniu SCL) ciężko ocenić, czy to właśnie nie ma miejsca.

Ścieżki pokryte są warstwą ochronną, więc jeśli całość nie zostanie skręcona z przesadną siłą, to będzie działało poprawnie. Jednak nie trzeba przykręcać wszystkich śrubek - wystarczają właściwie dwie (po przekątnej).
