Problem z zadaniem z tranzystorami

[pmarczyk39]

Witam,
meczę się już chwile zadaniem pierwszym z tej lekcji: https://forbot.pl/blog/kurs-elektroniki-projekty-z-tranzystorami-mosfety-id30808

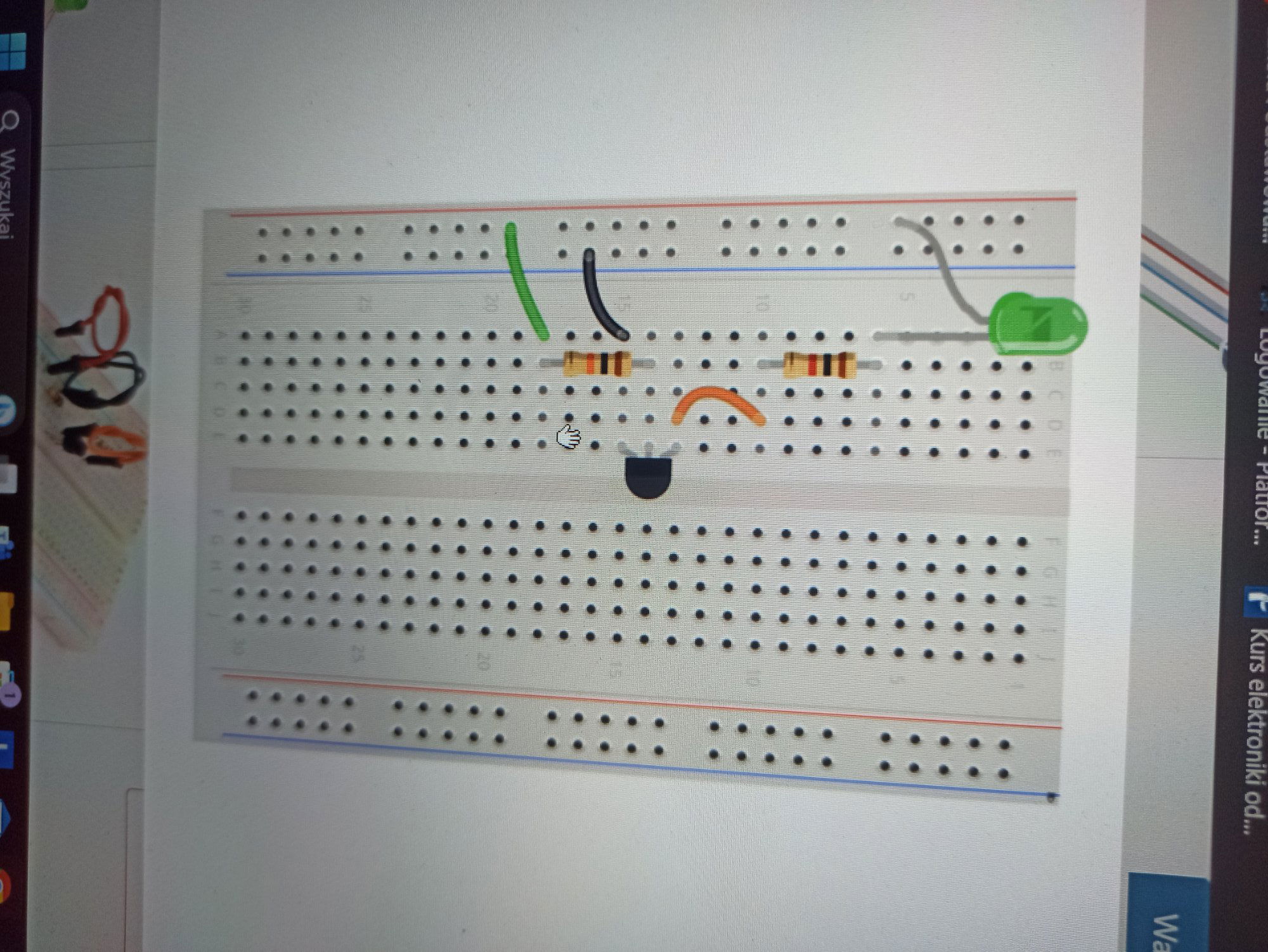

kiedy łączę przewody obie diody dalej świecą oto moja płytka.

[miro88]

Usuń biały przewód.

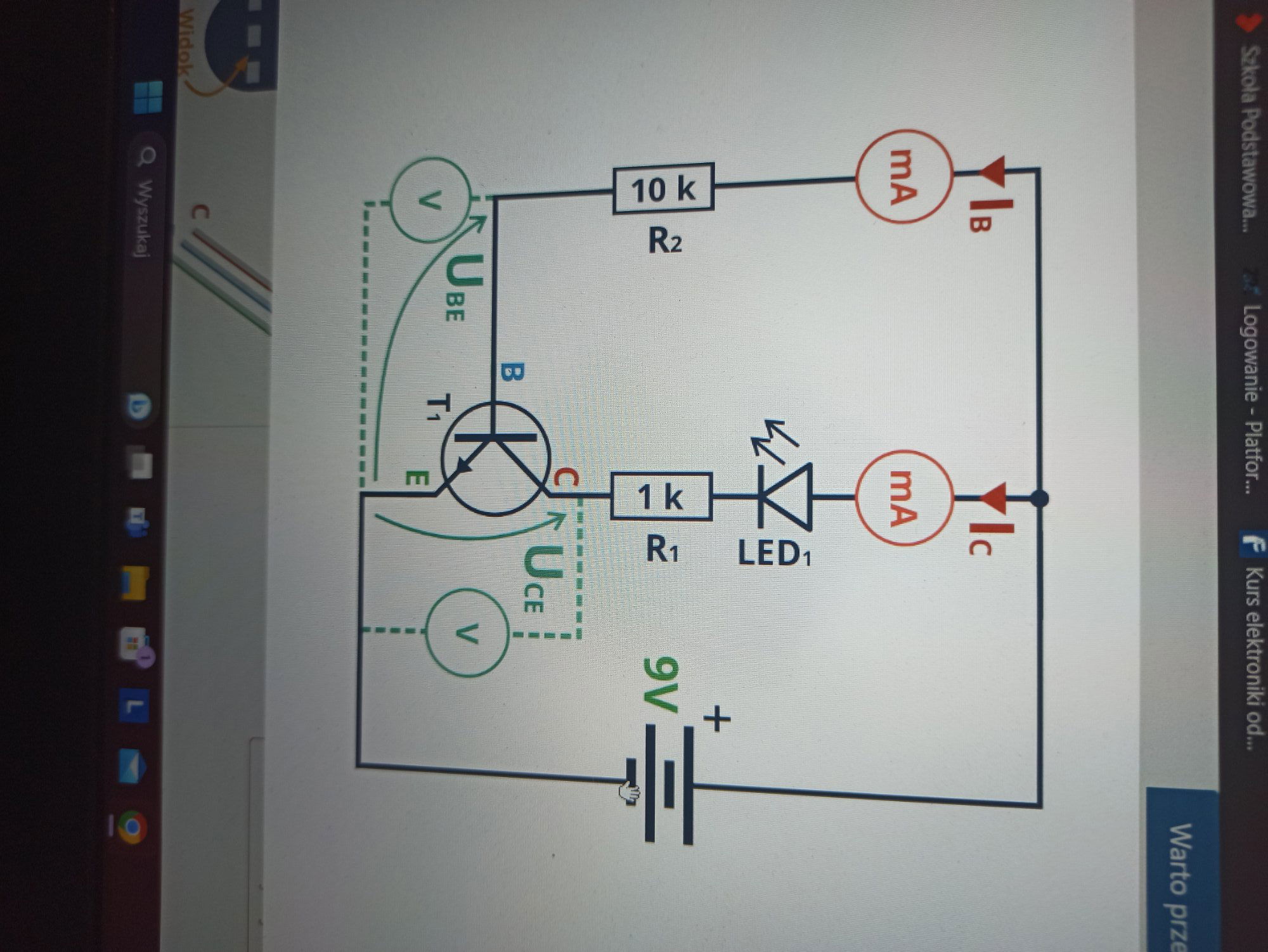

Porównaj zbudowany układ z poniższym rysunkiem:

Edytowano 26 stycznia przez miro88

[VrubeL]

 Dobry wieczór, podepnę się pod temat bo jest tranzystor . Zmierzyłem prąd bazy i kolektora a gdzie zmierzyć prąd całkowity przed węzłem? Chciałbym sprawdzić czy wyjdzie prawo Kirchoffa. Zadanie z pierwszego kursu 7a

[miro88]

Ib + Ic = le

Teraz sobie pomierz i podstaw do wzoru otrzymane wartości prądów.

Edytowano 6 lutego przez miro88

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[VrubeL]

@miro88 ale nie wiem gdzie i jak wpiąć miernik niestety żeby zmierzyć ten prąd emitera ( rozumiem że to będzie prąd całkowity?)

[miro88]

Należy wpiąć amperomierz szeregowo pomiędzy: końcowkę emiter tranzystora a minus zasilania.

[VrubeL]

@miro88 czyli wypinam czarny przewód tuż przy rezystorze i przykładam sondę minus multimetra a sondę plus przykładam do lewej nóżki tranzystora? Dziękuję jutro przetestuje.

[miro88]

Dorysowałem amperomierz.



[VrubeL]

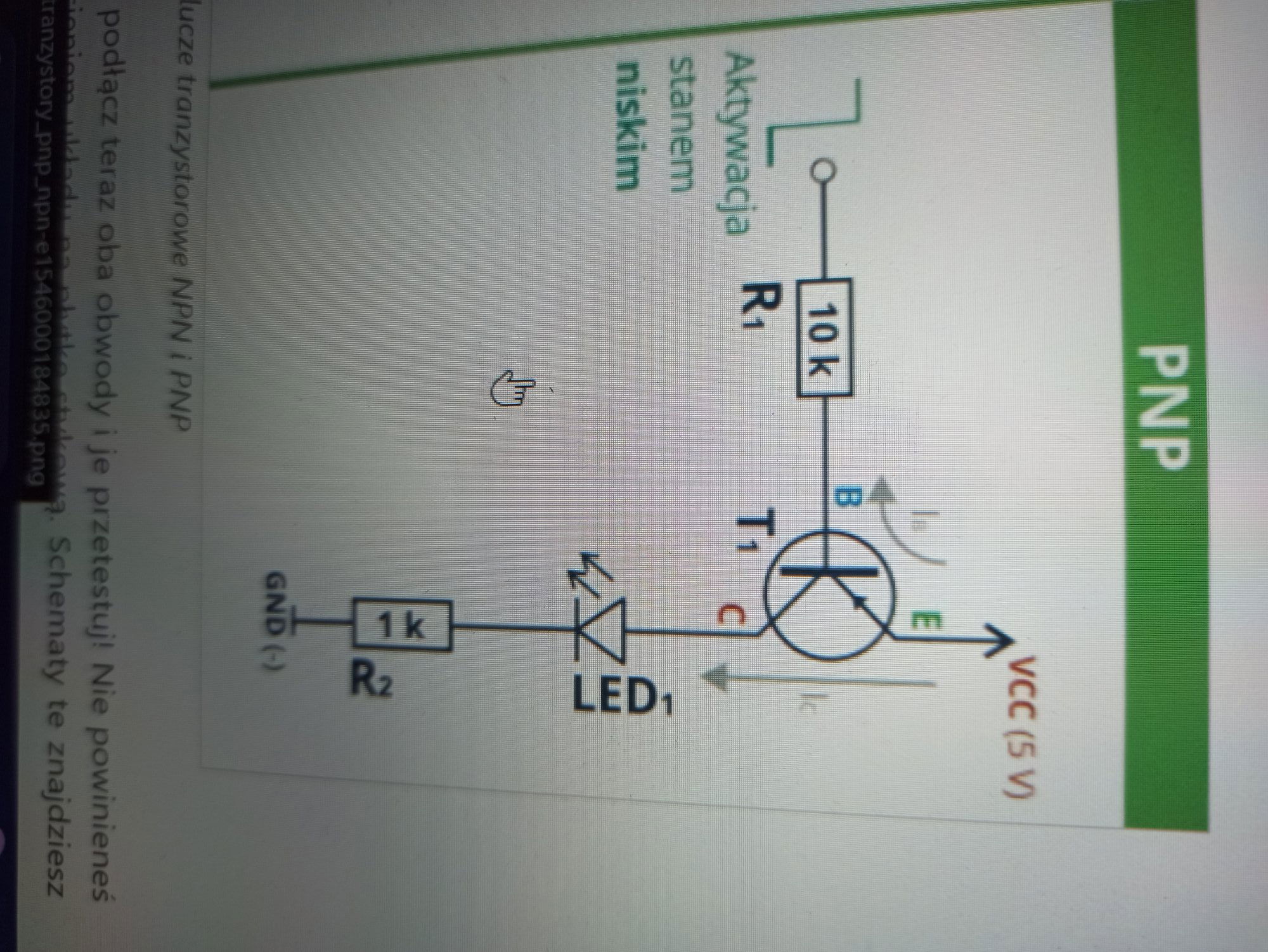

@miro88 wielkie dzięki, udało się ćwiczenie z NPN mam już chyba obcykane ale .....schody coraz większe. Na schemacie baza tranzystora podłączona jest do plusa a emiter do uziemienia. W układzie PNP emiter ma być podłączony do plusa a baza??? Powinna do masy ale z poniższego schematu jakoś tego nie widzę. Widzę że kolektor jest podłączony do masy.

[miro88]

Schemat jest narysowany prawidłowo.

Baza - sygnał

Emiter - zasilanie

Kolektor - masa

[VrubeL]

@miro88 domyślam się że jest prawidłowo tylko gdzie znajdę sygnał na płytce stykowej xd żeby podłączyć bazę? Mam tam tylko zasilanie i masę. W NPN baza i kolektor były pod zasilanie a emiter do masy a tu w PNP? Emiter do zasilania kolektor do masy a baza? W tekście napisano żeby aktywować to do masy ale z rysunku nie ogarniam.

Edytowano 7 lutego przez VrubeL

[miro88]

Bo to pewnie jest przykład obrazujący działanie. Nie do montażu na stykówkę.

[VrubeL]

@miro88 no niestety jest do montażu. To pierwsza lekcja o tranzystorach z podstaw kursu. Tylko PNP jest do wykonania samemu. Może  @Treker ?

Edytowano 7 lutego przez VrubeL

[miro88]

W tym temacie poszukaj odpowiedzi:

https://forbot.pl/forum/topic/8000-kurs-elektroniki---7a---tranzystory-bipolarne-w-praktyce/

[jand]

Jeśli chcesz zbudować wczorajszy schemat (tam gdzie mierzyłeś prądy), ale z tranzystorem pnp, to:

1. zamieniasz tranzystor na pnp (baza, kolektor, emiter nie zmieniają miejsca),
2. odwracasz diodę LED (anoda w stronę kolektora),
3. podłączasz odwrotnie baterię.
