Nieoczekiwane wyniki pomiarów w najprostszym przykladzie z kursu

[mrHoD]

Cześć, mam problem z jednym z pierwszych ćwiczeń z kursu z podstaw elektroniki 1.

Konkretnie w rozdziale 3.3, zgodnie z poleceniem łączę rezystor 10k w prosty obwód ale po zmierzeniu prądu nie otrzymuje oczekiwanego wyniku tj ~0.9 mA, tylko ~0.72mA i nie mam pojęcia dlaczego. Próbowałem już:

• wymienić opornik na inny (bez zmian)
• przepiąć się w inne miejsca na płytce (bez zmian)
• zamknąć obwód i dokonać pomiaru napięcia - wynik ~7.2 V
• zmierzyć rezystancję opornika - wynik zgodny ze specyfikacją
• zmierzyć napięcie samej baterii - wynik ~9V
• zmierzyć prąd bez użycia płytki - tj przypiąć opornik "w powietrzu" - znowu, bez zmian ~0.72 mA

Nie mam pojęcia co mogę robić nie tak - czy ktoś bardziej doświadczony jest mi w stanie pomóc zrozumieć w czym może być problem? Albo podpowiedzieć co jeszcze powinienem sprawdzić żeby wykluczyć np. zepsutą płytkę czy miernik?

[mrHoD]

sprawdziłem bezpiecznik w multimetrze i wygląda OK. Po zastąpieniu go drucikiem efekt pomiarów jest ten sam.
Dla rezystora 1k pomiar jest w okolicach 3mA... nie widzę tutaj żadnej prawidłowości...

Update:

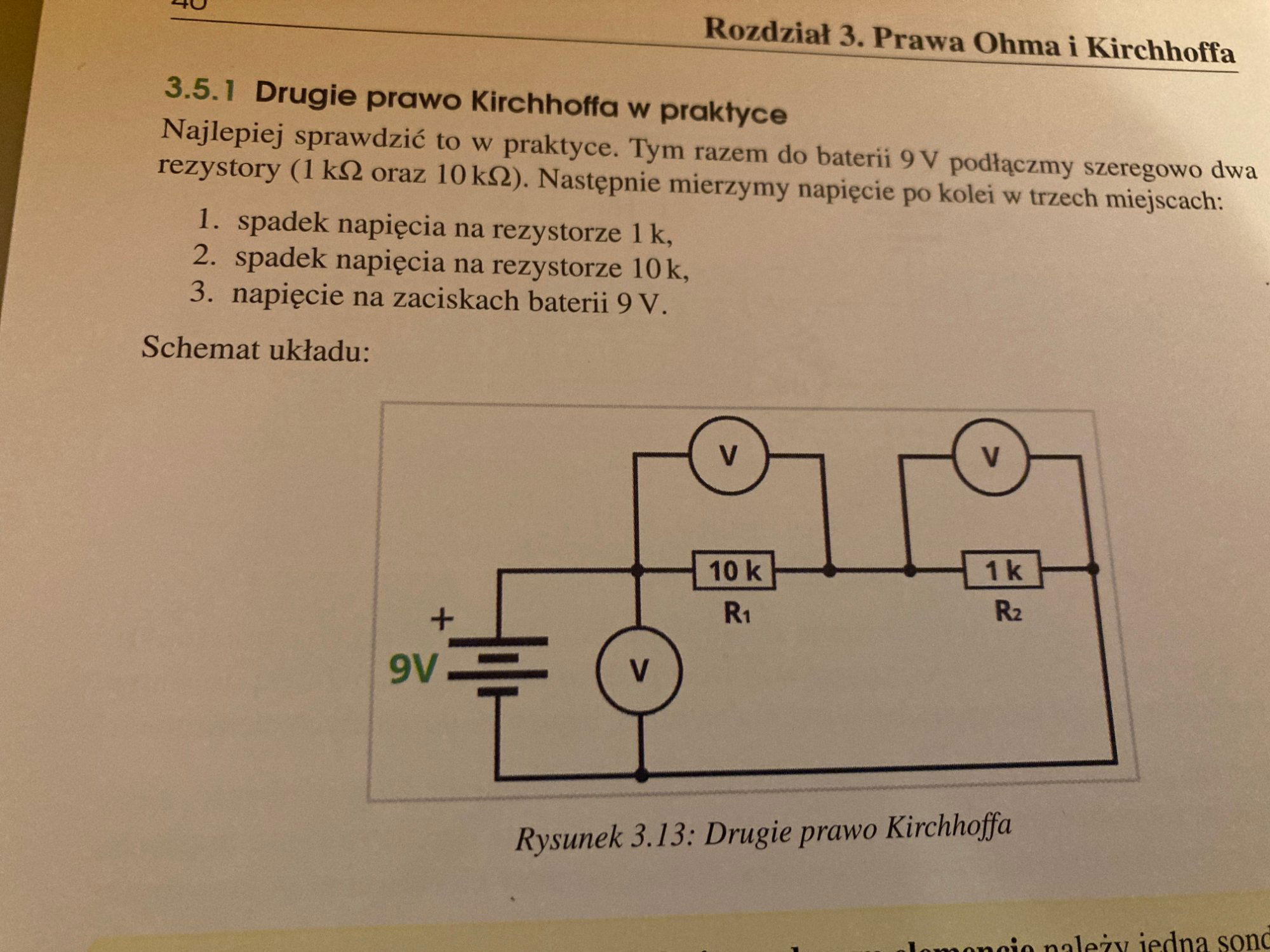

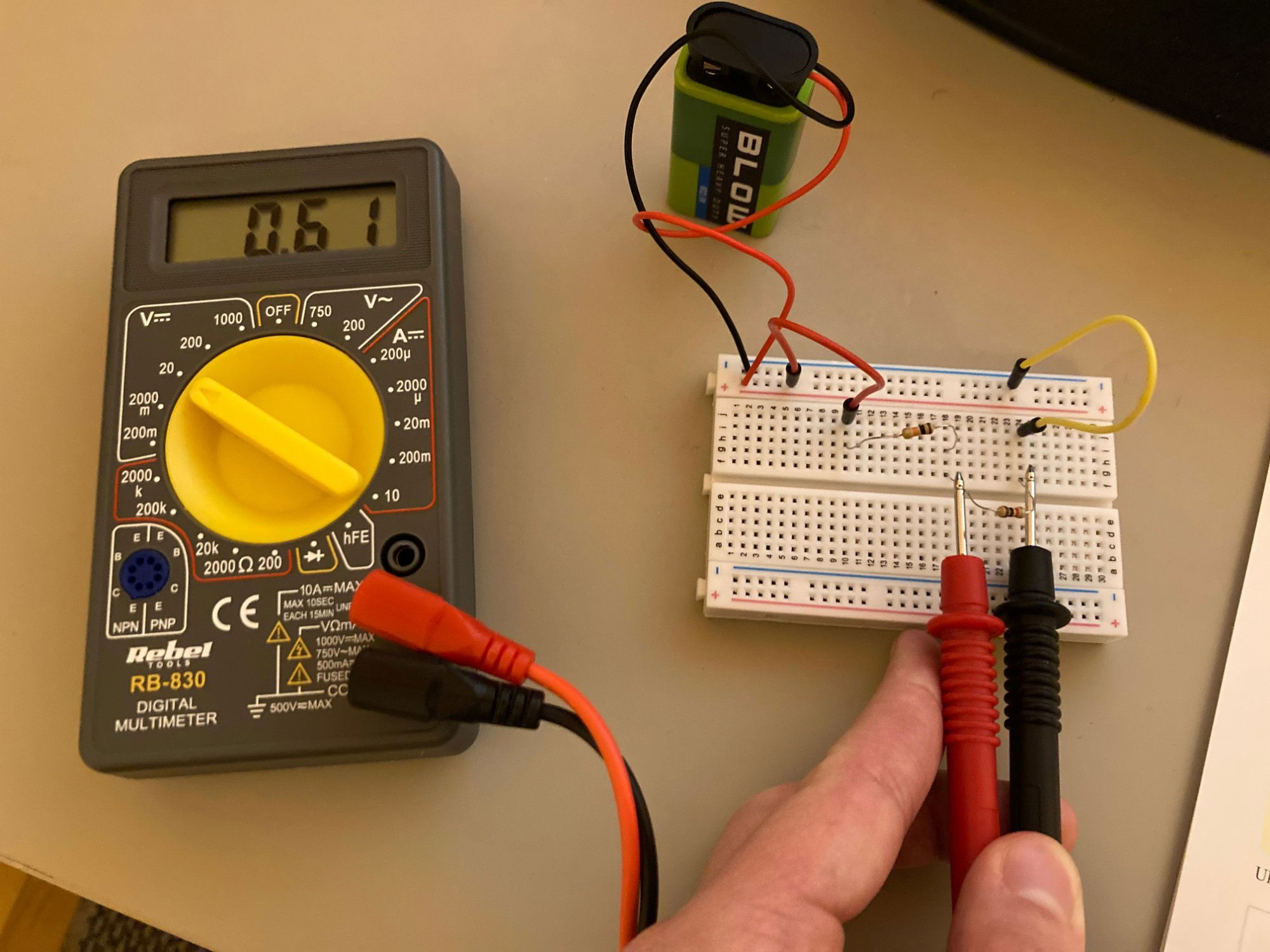

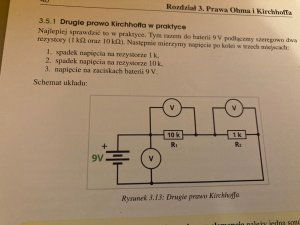

Kolejny dziwny pomiar - próba odtworzenia układu z polecenia o drugim prawie Kirchoffa. Moje pomiary wynoszą odpowiednia 0.62V, 6.2V i na całości 6,8V zamiast oczekiwanych odpowiednio 0.86, 8.6, 9.5 V.

Czy znowu robię coś nie tak czy też takie dziwne wartości wskazują po prostu na uszkodzony miernik? Ale jeśli jest uszkodzony, to dlaczego na samej baterii wartość napięcia jest poprawna?


[Treker (Damian Szymański)]

11 godzin temu, mrHoD napisał:

Czy znowu robię coś nie tak czy też takie dziwne wartości wskazują po prostu na uszkodzony miernik?

@mrHoD witam na forum 🙂 Taka dziwna wartość wskazuje na to, że Twoja bateria 9V jest już rozładowana. Pomiar samej baterii wskazuje 9V, ale podczas pobierania z niej większego prądu (podłączenie rezystorów) wartość napięcia spada, bo bateria nie jest w stanie dostarczyć odpowiedniego prądu. Jeśli masz możliwość to sprawdź układ z inna baterią 9V. Przypomnij sobie czy jakoś przypadkiem nie rozładowałeś baterii z kursu np. zostawiając na długo podłączone elementy lub zwierając ze sobą wyprowadzenia baterii. Jeśli takie wyniki uzyskujesz na zupełnie nowej baterii z zestawu to zgłoś proszę sprawę do Botlandu - na pewno szybko pomogą. Wystarczy, że napiszesz na adres: reklamacje@botland.com.pl

[mrHoD]

Cześć!

dzięki za szybką odpowiedź - wymieniłem baterię na nową i problem zniknął. Sam bym nie wpadł na to rozwiązanie, dzięki jeszcze raz za pomoc.
