Zabezpieczanie układów przed zamianą fazy i neutralnego

[Krisk]

Witam,

czy znacie metodę na zabezpieczenie układów przed zamianą fazy i przewodu neutralnego?

Potrzebuję zbudować urządzenie, które nie będzie działać (np nie zapali się dioda LED) gdy L i N będą podłączone odwrotnie.

[jand]

Jeśli dostępny jest przewód ochronny (PE) to można sprawdzać napięcie między nim, a dwoma pozostałymi. Jeśli jest napięcie względem PE na tym zacisku, gdzie ma być faza, to OK. Jeśli nie ma, to przewody są zamienione.

[_LM_]

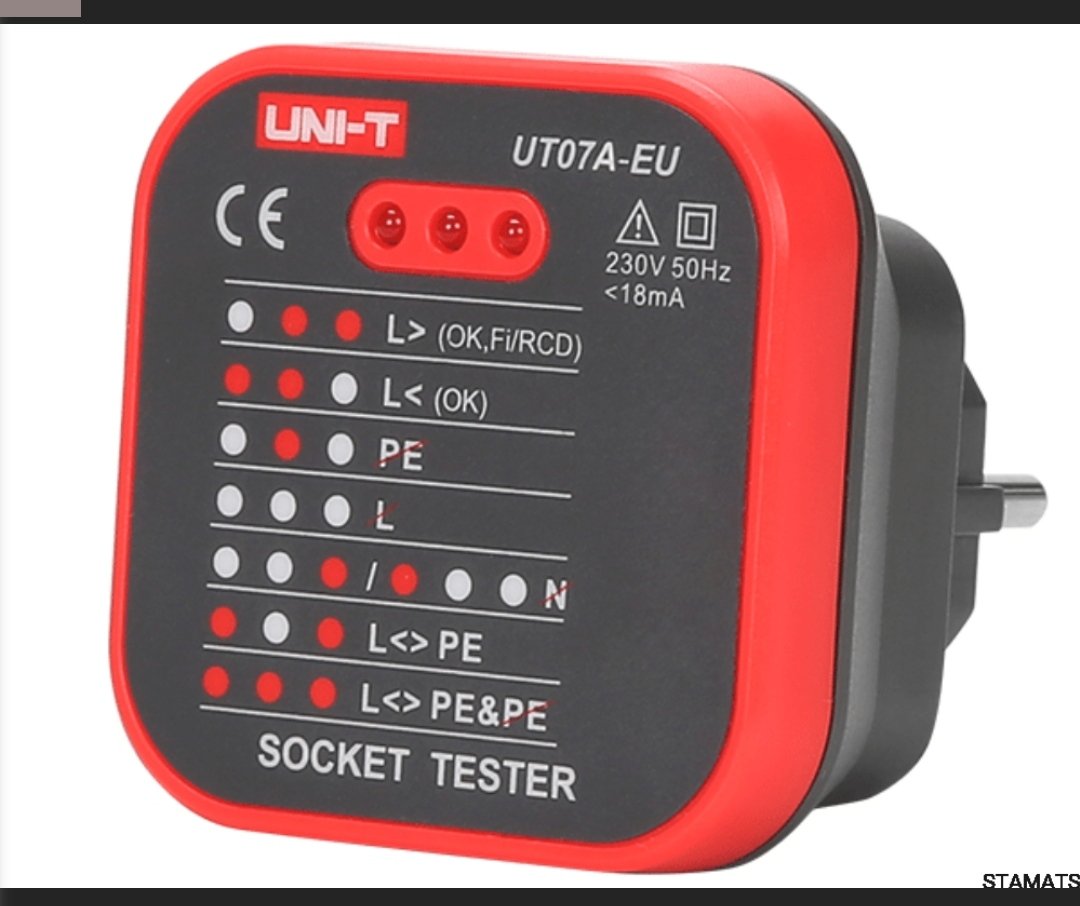

Na tej zasadzie działają proste testery UNI-T



Edytowano Kwiecień 11, 2024 przez _LM_

[Krisk]

Tester jest ok, tylko że bardziej szukam sposobu na podłączenie np diody LED, która będzie świecić tylko w przypadku zachowania poprawnej polaryzacji L/N.



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

No to jak pisał wyżej @jand musisz mieć punkt odniesienia w postaci przewodu ochronnego. Weź multimetr ustaw na zakres AC 750V i zmierz od fazy do uziemienia i od zera do uziemienia. To powinno cię naprowadzić. Pamiętaj że to są napięcia niebezpieczne także jeśli nie czujesz się na siłach to lepiej poszukać gotowego urządzenia albo komuś zlecić wykonanie.

[jand]

Albo zamiast miernika weź neonówkę z szeregowym opornikiem.

Jeden koniec podłączasz do zacisku ochronnego, drugi do badanego. Jeśli się świeci to jest to faza, jeśli nie, to neutralny.

Podobne cudo można zrobić i z diodą LED.



[roz]

Przy takich zabawach jak LED przewód fazowy i ochronny (czyli bolec w gniazdku) warto pamiętać, że może zadziałać wyłącznik różnicowo-prądowy (jeżeli jest zainstalowany).
