Plik BOM i CPL KICAD 8.0


Patryk9111

Pomocna odpowiedź

Witam,

projektuje wzmacniacz audio,

 szukam tutorialu/pomocy jak wygenerować plik BOM i CPL w KiCad 8.0 dla JLCPCB

 Wiem, że trzeba wejść w PLIK -> PLIKI PRODUKCYJNE -> WYBRAĆ ODPOWIEDNIĄ OPCJĘ i to tyle.
 Szukam odpowiedzi na YouTube i generalnie w internecie, ale bez skutku.
 Podobno wygenerowanie pliki trzeba jeszcze edytować, żeby były zgodne.

 Czy ktoś ma pomysł?



Schemat_audio.pdf

Link do komentarza
Share on other sites

Dla JLPCB do wykonania płytki drukowanej to potrzebujesz plików w formacie Gerber i plik wierceń. Chyba, że zamierzasz im zlecić wykonanie i montaż płytki elementów na płytce drukowanej, wtedy potrzebny jest plik położeń footprintów i jest to plik z rozszerzeniem *.pos. Generuje się go w edytorze płytek drukowanych z menu Plik -> Pliki produkcyjne -> Plik położeń komponentów (.pos, .gbr)...

Plik BOM (Bill Of Materials) to wykaz elementów wchodzących w skład całego projektu. Generuje się go w edytorze schematów. W przypadku zlecenia montażu elementów na płytce drukowanej również jest on potrzebny. Jednak musi on zawierać dodatkowy znacznik (pole) o nazwie LCSC part number. Jest to identyfikator fizycznych elementów w bazie JLPCB. Dzięki temu podczas montażu wiadomo jaki element w jakiej obudowie ma być zamontowany w danym miejscu płytki drukowanej.

Więcej o generowaniu LCSC part number znajdziesz w tym linku.

Wzmacniacz na TDA7297 jest o mocy do 2x15W, więc transformator w zasilaczu moim zdaniem jest trochę za małej mocy. Do tego dochodzi jeszcze zasilanie przedwzmacniacza. Stabilizator LM7812 do zasilania końcówki mocy to też nie jest dobrym i praktykowanym rozwiązaniem. Wzmacniacz raczej będzie działał, ale uzyskanie większej mocy nie będzie możliwe. W dodatku na stabilizatorze tym będziesz miał duże straty mocy i będzie się on nagrzewał.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

(edytowany)

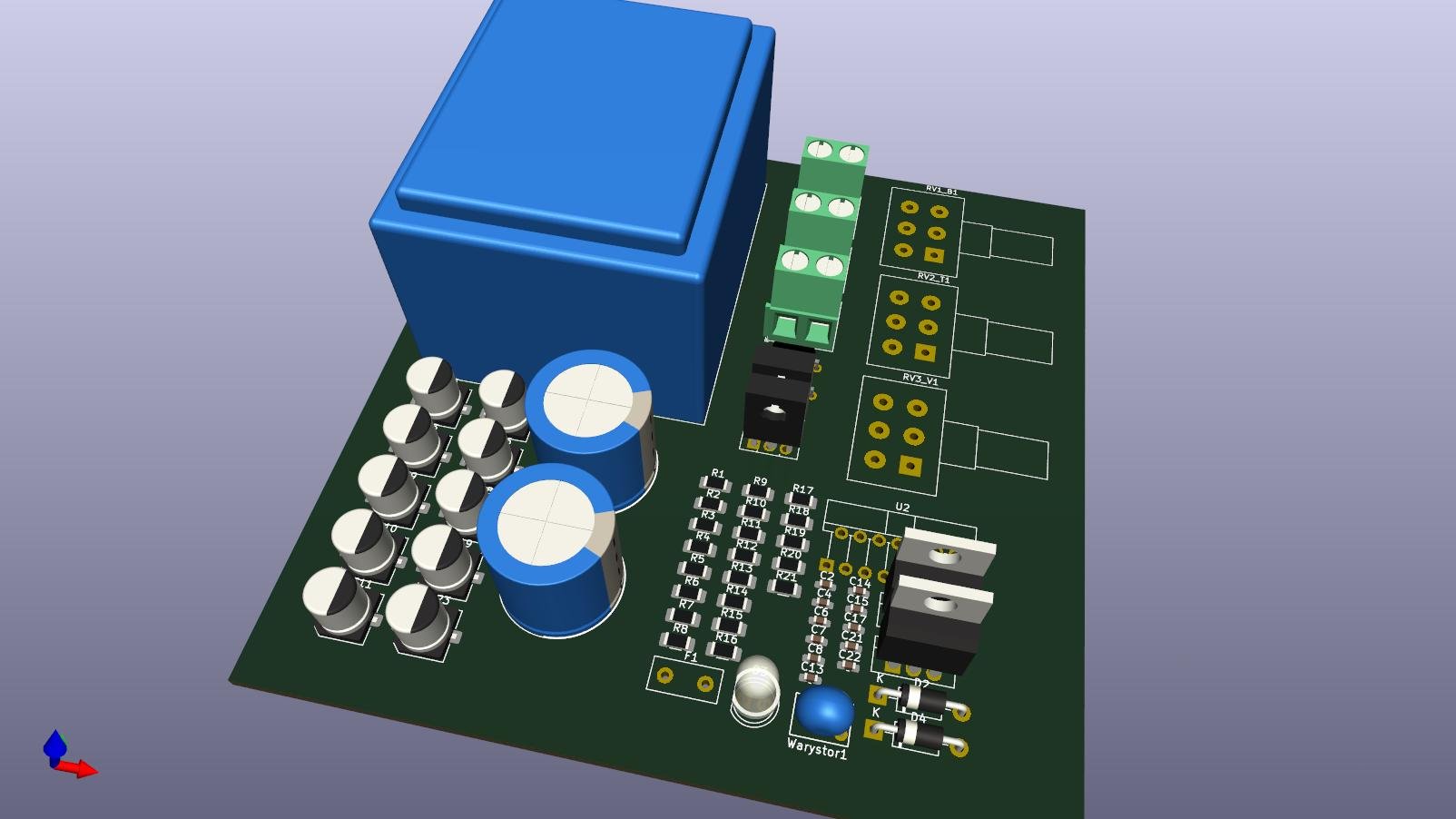

Nie wiem czy ten widok 3D płytki drukowanej to gotowy projekt płytki tego wzmacniacza. Moim zdaniem wymaga on poprawek.

Układ TDA7297 i stabilizatory napięcia powinny być umieszczone na płytce tak, aby była możliwość przykręcenia do nich radiatorów. Na kondensatorach C1 i C20 będzie około 33,84V, które zostanie zredukowane do napięcia 18V i 12V. Nadwyżka wydzieli się w postaci ciepła właśnie na tych stabilizatorach. Zasilanie końcówki mocy niskim napięciem 12V nie pozwoli w pełni wykorzystać jej mocy wyjściowej. Stosując transformator o napięciu wyjściowym 12V na kondensatorach C1 i C20 otrzymamy napięcie około 16,92V. Układ TDA7297 ma maksymalne napięcie zasilana 20V. W przypadku końcówek mocy audio na ogół nie stosuje się stabilizatorów napięcia.

Tranzystory Q1 i Q2 to tranzystory średniej mocy. Powinny być one raczej małej mocy o większym wzmocnieniu.

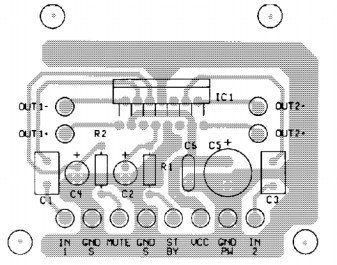

Rozmieszczenie elementów na płytce jest nieoptymalne. Potencjometry na których jest mały sygnał audio podatny za zakłócenia umieszczone są blisko złącz na których występują silne sygnały wyjściowe wzmacniacza i prawdopodobnie napięcie sieciowe 230V. Może to powodować różne zakłócenia w tym "brum" sieciowy w sygnale audio, a nawet szkodliwe sprzężenia. W nocie aplikacyjnej masz przykładowy rysunek zalecanej płytki drukowanej dla aplikacji układu TDA7297.

Można jeszcze rozważyć dodanie czwartego potencjometru tak zwanego balansu.


Edytowano przez Christophorus
  • Pomogłeś! 1
Link do komentarza
Share on other sites
