Jak obliczyć wartość rezystora do danego spadku napięcia


Pomocna odpowiedź

Hej,

Załóżmy że mam zasilanie 6V i R1 równy 56 000 omów i nie mam wartości rezystora numer 2. Chciałbym żeby na tym drugim rezystorze spadek napięcia wyniósł 0.7 V. Jak obliczyć właściwą wartość rezystora?



Pozdrawiam

Link do komentarza
Share on other sites

(edytowany)

Rezystancję R2 wyznaczysz ze wzoru dla dzielnika napięcia VR2 = V*R2/(R1+R2) gdzie V = 6V, VR2=0,7V

VR2*(R1+R2)=V*R2 -> VR2*R1 + VR2*R2 = V*R2 -> R2*(V-VR2) = VR2*R1 więc ostatecznie

R2 = R1*VR2/(V-VR2)

dla podanych wartości

R2 = 56 000 * 0,7/(6-0,7) = 7396,2



Edytowano przez Sylba
Link do komentarza
Share on other sites

wielkie dzieki,

Tyle lat nie przekształcałem wzorów...żal hehe. No ale nic, trzeba sobie matematyke lepiej przypomnieć.

Link do komentarza
Share on other sites

Spadek napięcia w dzielniku jest proporcjonalny do wartości rezystorów.  Zanim jednak ktoś zachwyci się takim prostym rachunkiem to muszę go zmartwić bo ten spadek będzie jedynie teoretyczny. Dlaczego? Bo dołączenie do takiego układu jakiegokolwiek obciążenia spowoduje zmianę wypadkowej rezystancji i spadek należy obliczyć na nowo. To jednak nie wszystko bo w praktyce rzadko mamy do czynienia ze stałym obciążeniem i spowoduje to także zmienne spadki napięcia w praktyce niemożliwe do obliczenia. Dla stałego spadku napięcia przy zmieniającym się obciążeniu należy zastosować stabilizator napięcia.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

5 godzin temu, Preskaler napisał:

Spadek napięcia w dzielniku jest proporcjonalny do wartości rezystorów.  Zanim jednak ktoś zachwyci się takim prostym rachunkiem to muszę go zmartwić bo ten spadek będzie jedynie teoretyczny. Dlaczego? Bo dołączenie do takiego układu jakiegokolwiek obciążenia spowoduje zmianę wypadkowej rezystancji i spadek należy obliczyć na nowo. To jednak nie wszystko bo w praktyce rzadko mamy do czynienia ze stałym obciążeniem i spowoduje to także zmienne spadki napięcia w praktyce niemożliwe do obliczenia. Dla stałego spadku napięcia przy zmieniającym się obciążeniu należy zastosować stabilizator napięcia.

Warto mieć te uwagi w pamięci.
Pytanie nie zawierało informacji ani o stałym, ani o zmiennym obciążeniu.

Na marginesie, wiele obliczeń w elektronice wykonuje się przyjmując upraszczające założenia przynajmniej na początkowym etapie projektowania. Niektórych wartości nie można wyznaczyć dokładnie chociażby z powodu tolerancji wartości nominalnych elementów. Wszystko zależy od tego czemu obliczenia służą. Elektronika nie jest zresztą wyjątkiem.

  • Lubię! 1
Link do komentarza
Share on other sites

Jak to ma być 0.7V to zamiast rezystora wstawić krzemową diodę prostowniczą w kierunku przewodzenia. Powinno być akurat koło 0.7 spadku, w miarę niezależnie od płynącego prądu nawet.

Link do komentarza
Share on other sites

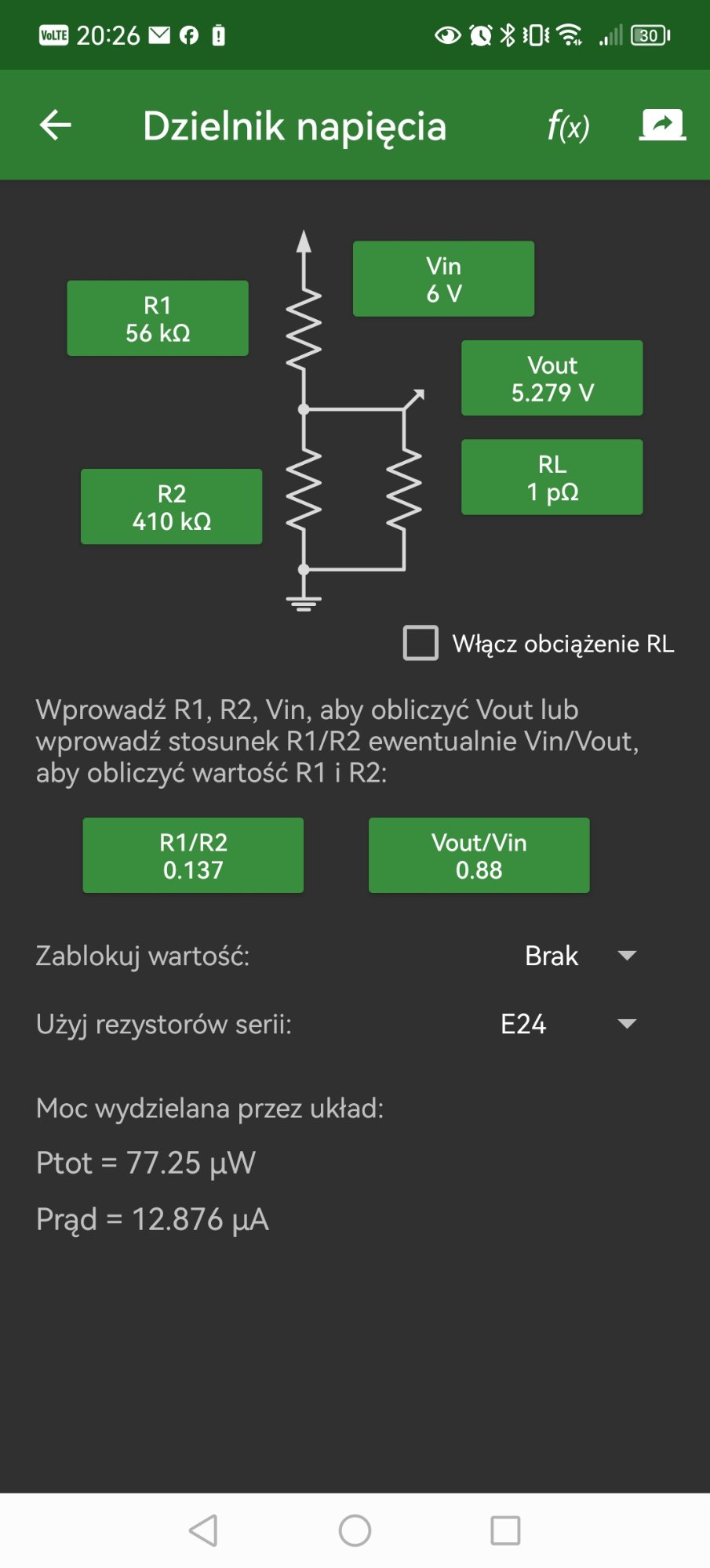

Zależy w jaką stronę chcesz iść możesz zastosować albo 410k lub 7kScreenshot_20240523_202718_it.android_demi.elettronica_pro.thumb.jpg.c8153c15f33098ef159ffd8072a6091c.jpgScreenshot_20240523_202632_it.android_demi.elettronica_pro.thumb.jpg.5d54af9ff2a7d631eec0a43f5843e428.jpg

Link do komentarza
Share on other sites

Jakiś dziwny ten kalkulator, albo ja czegoś nie rozumiem.

Przy RL= 1 pOhm (10e-12 to prawie 0 Ohm w porównaniu do 410k) rezystancja dwóch rezystorów połączonych równolegle to także około 0 Ohm (zwarcie), więc spadek napięcia powinien być niewiele większy od 0V. Kalkulator pokazuje 5,279V czyli takie napięcie jakie byłoby gdyby nie było RL, albo RL byłoby nieskończenie duże.

Link do komentarza
Share on other sites

(edytowany)

@Sylba pod schematem jest napisane włącz obciążenie RL teraz jest wyłączone, teraz interesuje nas sam dzielnik napięcia

Edytowano przez MarCixn
