Przerzutnik bistabilny nie działa


voaom

Pomocna odpowiedź

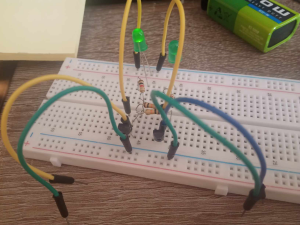

Kiedy połączę zielony i żółty (te po lewej) to dioda po lewej migota a kiedy zielony i niebieski(te po prawej) to nic się nie dzieje:


Link do komentarza
Share on other sites

Sprawdź czy tranzystory są sprawne. Zobacz też czy rezystory są dobrze wetknięte w płytkę bo może coś nie stykać.

Jeśli to nie pomoże to zobacz czy dioda nie jest zepsuta np. spalona.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

zrobiłem po raz kolejny i zamiast zielonych dałem czerwone i wszystko działa

Link do komentarza
Share on other sites

@voaomDiody niebieskie i zielone mają większe napięcie przewodzenia niż czerwone dlatego przy tych pierwszych prąd mógł być znikomy przez co żadna z nich się nie zapaliła.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Polecam lutować  układy na płytkach uniwersalnych choćby 5cmx7cm. Odpada nam sytuacja gdzie cos nie łączy

Link do komentarza
Share on other sites

A ja polecam stary i niezawodny system "na pająka". Bierzemy wtedy wszystkie elementy elektroniczne, rozkładamy je tak jak na schemacie i lutujemy do gołych (ew. izolowanych miejscowo) przewodów z drutu miedzianego. Poza optyczną kontrolą mamy dostęp do punktów pomiarowych i możliwość łatwej zamiany elementów. Kolejny pożytek to nauka lutowania. 🙂

Link do komentarza
Share on other sites

Co do płytek... jestem właśnie po ponownym skręceniu joysticka bo kabelek był niby przylutowany 🙂

@Preskaler nie wszystko tak się da zrobić. Pomijając jakies moduły co potrafią mieć 50 nóg, różne klawiaturki (nawet takie po dwa klawisze na krzyż) powinny być na płytkach. Chociaż czasem się przydaje (ostatnia konstrukcja - eeprom przyklejony kropelką do modułu esp i podłączony kynarem).

Link do komentarza
Share on other sites

(edytowany)

Oczywiście! Przełączniki i wyłączniki oraz zasilanie (bateryjki w koszykach) przekaźniki, gniazd (np. słuchawkowe) itp. musimy w inny sposób montować ale taki montaż ma na tyle dużo zalet, że... stosuję go bardzo często. Największą jego zaletą jest minimalny koszt i prostota oraz szybkość wprowadzania zmian.

Oto przykład sprzed kilku lat:



Edytowano przez Preskaler
