Wzmocnienie sygnału z DAC ESP32

[Kuba83]

Witam!

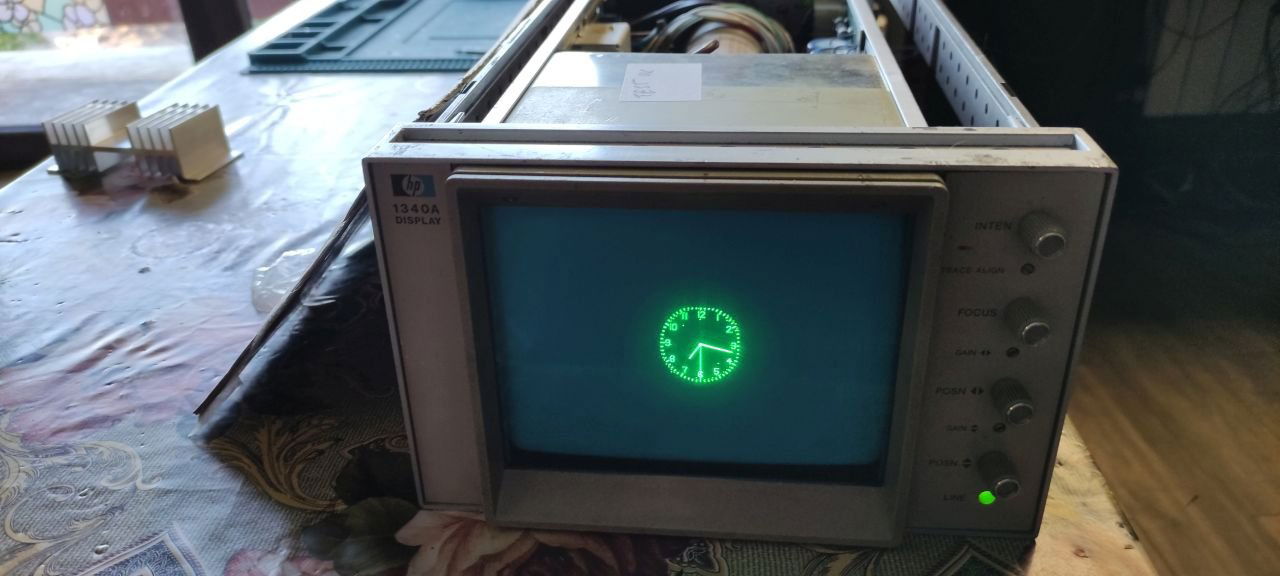

Zdobyłem taki wyświetlacz, właściwie 3/4 oscyloskopu.

Robiłem próbę z zegarem z tego tematu

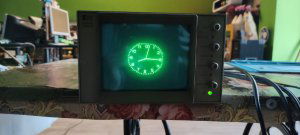

Niestety jako, że ESP32 to logika 3,3V, to na maksymalnej czułości ekranu zegarek ma wielkość tarczy zegarka biżuteryjnego.

Potrzeba mi wzmocnić sygnały XY do około 10-12V, niestety użycie optoizolatorów i zasilania 12V nie dało sygnału (TLP281 są za wolne)

PC817 też za wolne, konwertery stanów logicznych też nie dają efektu- zapomniałem, że to jest sygnał analogowy.

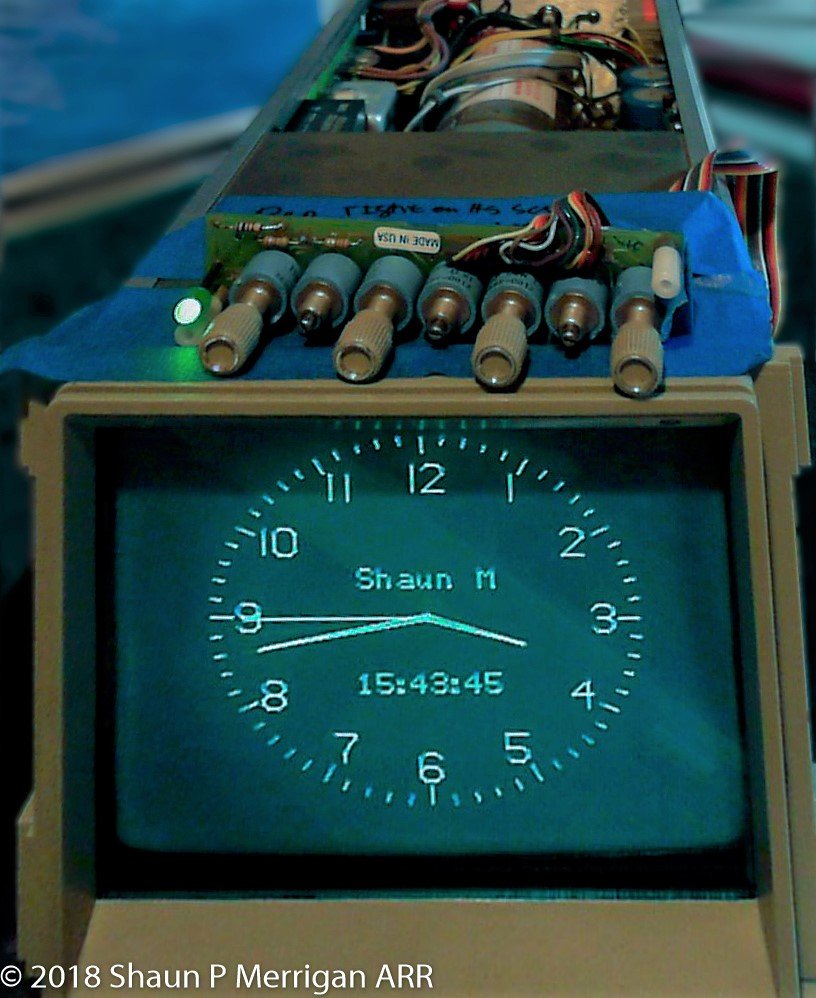

Czym wzmocnić ten sygnał do poziomu, który da taki efekt?

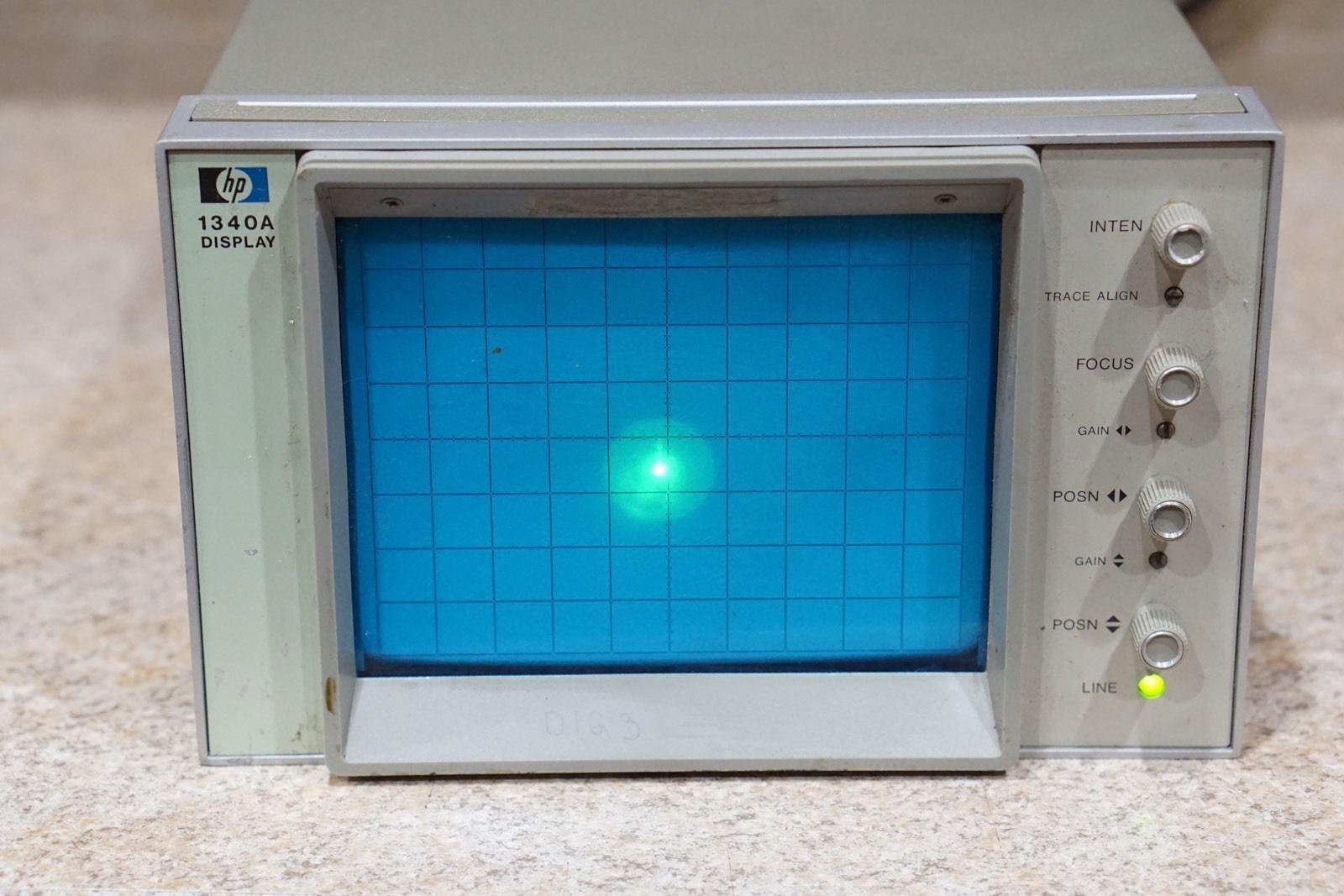

HP 1340A OSM 1982.pdf

[jand]

Można na początek spróbować z czymś takim.

[Kuba83]

47 minut temu, jand napisał:

Można na początek spróbować z czymś takim.

Witam!

Modułów kupować nie będę...mam moduł TL082/NE5532(zależy co tam wsadzisz), czy on by się nadał?

Albo coś z rodziny scalonych wzmacniaczy akustycznych , tam jest nawet nie 1000Hz, czyli układ wzmacniacza stereo?

Czy taki LM358 mam w wersji THT, zrobię testy na płytce stykowej i ewentualnie sklecę coś na płytce uniwersalnej.

A ze wzmacniaczy akustycznych, to mam TEA2025 alias KA2206, czyli 2x1W, zmontowaną płytkę mam.

Ostatnio nie robię raczej płytek drukowanych, bo nerwowa sytuacja w domu sprawia, że dużo psuję, nie odbija toner, potem kynar(zamiast poprawić pisakiem przed trawieniem), ogólnie ze staranności sprzed roku nic mi nie zostało).

Robiłem skalę cyfrową do radia, czyli prosty miernik częstotliwości na LC7265+LB3500, pliki obrabiałem w Protelu 99SE, ogólnie WIELKA LIPA💩

Ale układ jednak ruszył, choć dwa segmenty jednego z wyświetlaczy LED nie świeciły, bo toner nie odbił.

Potem spróbuję z tym modułem

https://www.gotronik.pl/modul-przedwzmacniacza-audio-ne5532-p-6996.html

Leży to od Gwiazdki 2021 roku, teraz mam to nawet na biurku przed sobą.

Wzmocnienie 5-krotne, da się wykorzystać?

NE5532 to jest "lepszy" TL082/4558, raczej szumów nie wnosi, to typowy układ audio Hi-Fi.



[Kuba83]

Witam!

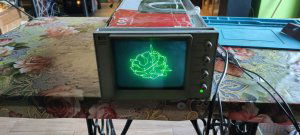

Po zabawie z NE5532 mam taki efekt

Jak widać sygnały X-Y totalnie zniekształcone.

Samo ESP32 daje taki obraz

Po grzebaniu wewnątrz i podkręceniu czułości na maksimum jest taki efekt

Podłączając samo ESP32 bez użycia sond oscyloskopowych(1:10/1:1, ustawione na 1:1)), mam znaczne zniekształcenia geometryczne , choć ekran jest wypełniony w całości.

Nie mam już pomysłów, chyba chodzi o dopasowanie impedancji.

Sam monitor to demobil wojskowy, myślałem, że jest kompletnie zajechana lampa a to jasność maksymalna była na minimum- prawdopodobnie nie miało to walić po oczach, stąd taka a nie inna koncepcja, obecnie jest na maksimum, oczywiście można zmniejszyć ogólną regulacją jasności.

Ma ktoś pomysł na ten problem z dopasowaniem impedancji?

Bo wzmacniać nie trzeba a nawet się nie da.
