rozpoznanie układu scalonego ze zdjęcia

[blenderman]

Witam,

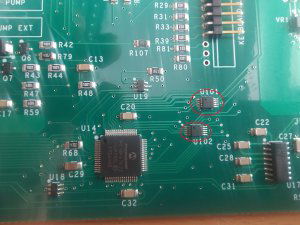

co to są dokładnie za układy? mają 10 pinów, jeden jest podłączony do pinów od wyświetlacza drugi od pinów do klawiatury. Pierwsze 4 piny podłączone są do pinów sterujących PIC18F67K22. Oznaczenie D138 20290 1912.



Edytowano 19 września przez blenderman

[miro88]

Do czego służy ta płytka? Jaką rolę spełnia? W jakim urządzeniu pracuje?

[blenderman]

Jakiś kontroler temperatury. Właśnie nie wiem czym są te układy pośredniczące ;/

[miro88]

Co się z nimi dzieje? Nie działają, grzeją sie?

Jest tam jakieś logo na tych scalakach?

Edytowano 19 września przez miro88

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[blenderman]

Nie.

[miro88]

Do czego jest potrzebne rozpoznanie układu scalonego ze zdjęcia?

[_LM_]

Obstawiam https://pl.farnell.com/nxp/pca9614dpz/i2c-bus-buffer-differential-tssop/dp/3858701 ale trzeba by sprawdzić sygnały i porównać z DS

https://www.farnell.com/datasheets/3572121.pdf?_gl=1*14g2hir*_gcl_au*MTcxMTAxNjA1NC4xNzI0NDgzNjIz

Edytowano 19 września przez _LM_

[_LM_]

Do dokładnego określenia co to za układ musiałbyś zrobić pomiary najlepiej oscyloskopem. Bo równie dobrze może to być ochrona ESD albo wzmacniacz/konwerter poziomów logicznych.

[blenderman]

Wyświetlał komunikat "błąd SAM error, wciśnij set żeby zresetować" wciskałem i nic, to pomyślałem, że może ten układ pośredniczący od klawiatury padł, ale trzeba było podłączyć próbkę pod oznaczenie SAMPLE i zadziałało ;D
