Sterownie 12V za pomocą sygnału 3V z diody RGB weryfikacja schematu

[MarJ]

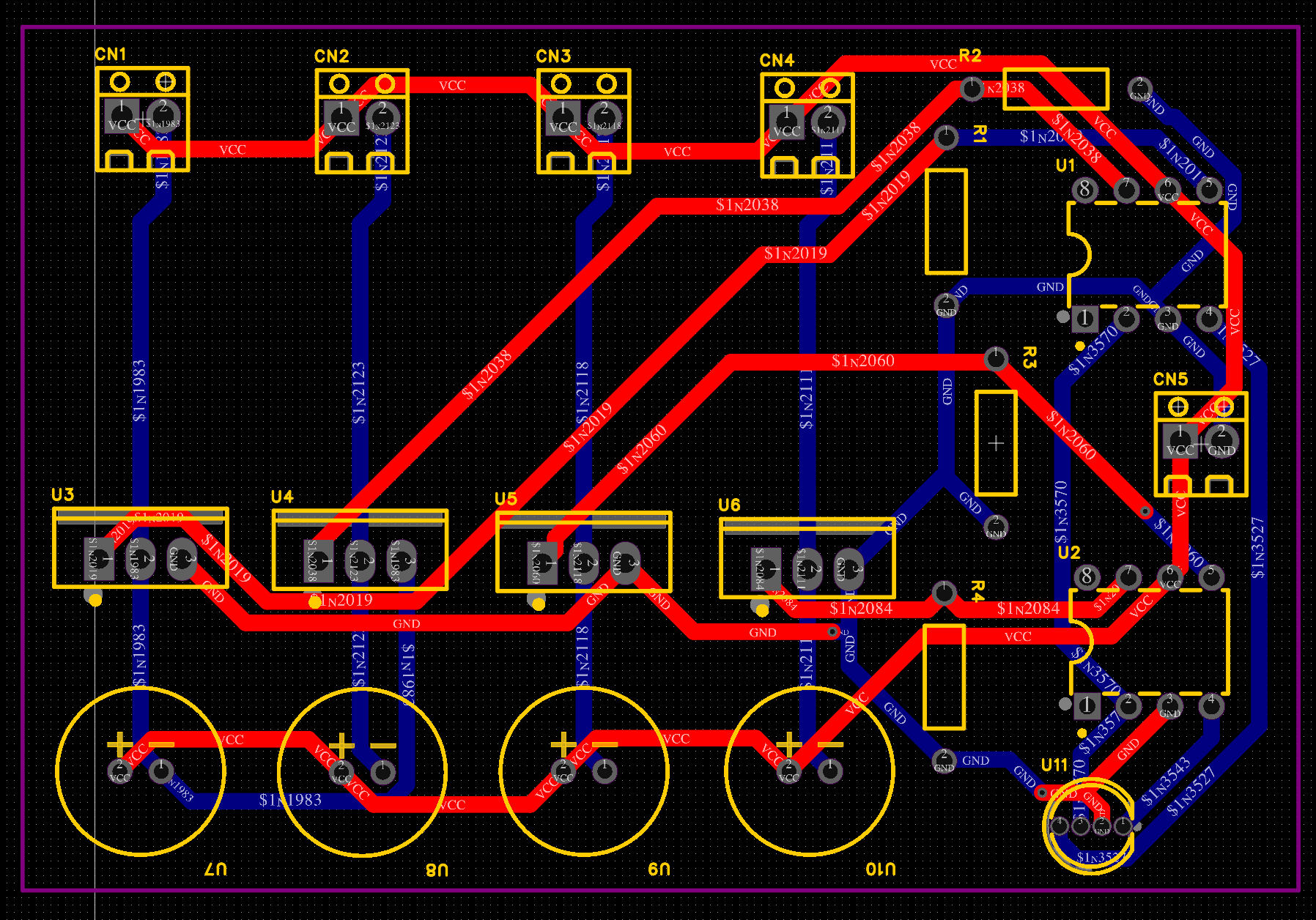

Założnie:

Sterownie 12V za pomocą sygnału 3V z diody RGB

3x sygnał 1 do 1 oraz jeden raz tranzystory AND sterowane z R+G

Diody na rysunku wytrzymują 12V podane zewnętrznie z CN5

Uwagi i sugestie mile widziane 🙂



[jand]

Tak ogólnie - dobrze jest rysować schemat w taki sposób, by przepływ sygnału był od lewej strony do prawej. Łatwiej się analizuje.

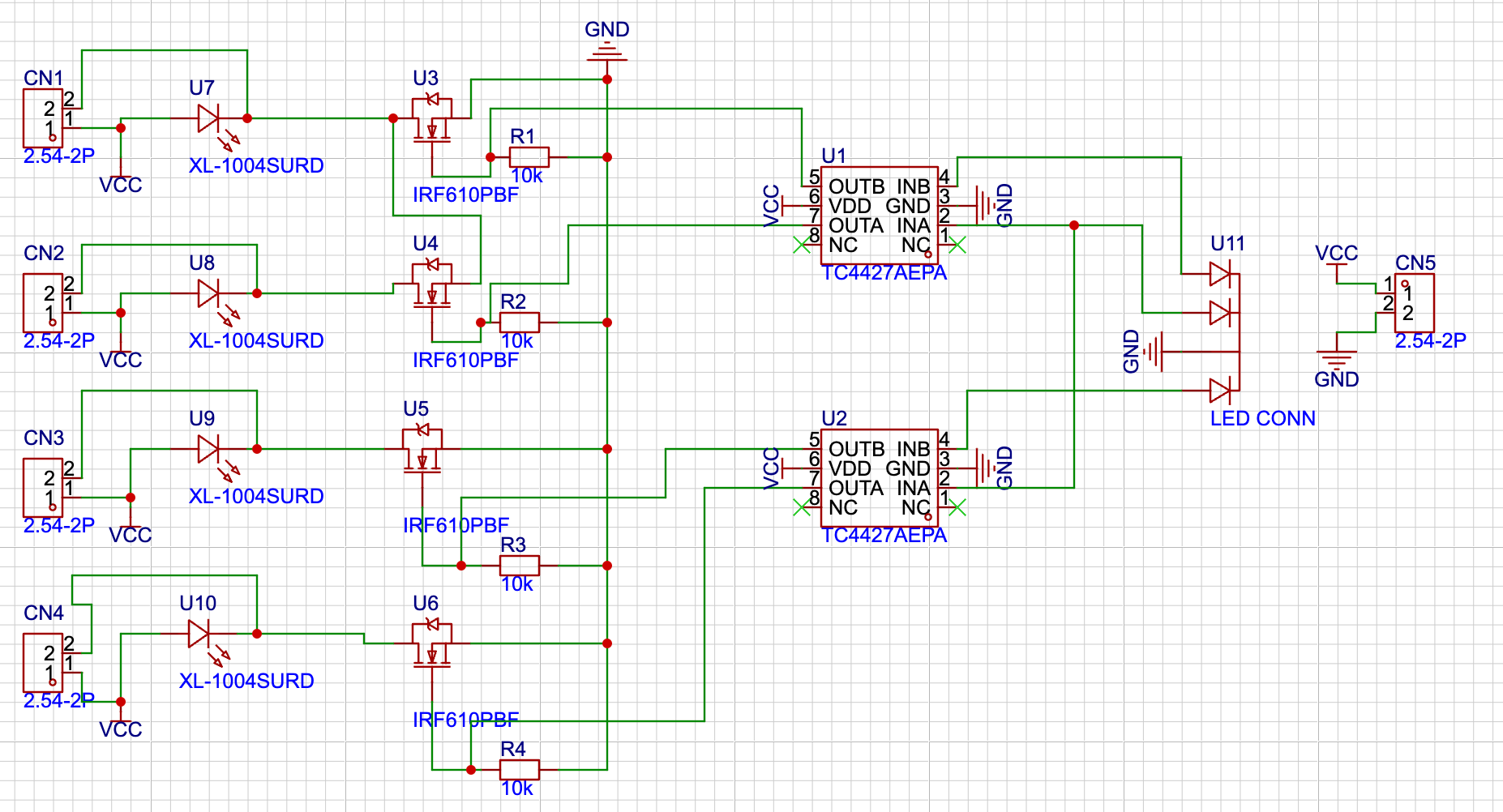

Rozumiem, że dioda RGB (U11) jest wysterowana przez jakiś układ zewnętrzny, a ten tutaj przedstawiony bada tylko spadek napięcia na diodach.

Układ TC4427 traktuje na wejściu jako stan wysoki napięcie powyżej 2,4V. Napięcie na diodzie przewodzącej będzie prawdopodobnie niższe (na pewno na czerwonej), a więc układ może nie wykryć żadnej zmiany stanu.



[MarJ]

Na wszystkich stanach jest powyżej 2.8V. Bada nie spadek tylko wzrost.

Założenie jest takie, że pojawia się napięcie na nóżce diody RGB i otwiera się odpowiedni kanał MOSFET.

W jednym wypadku mamy sygnał na dwóch nóżkach diody R+G i za to odpowiada U4 który jest bramką logiczną AND z U3.

[jand]

10 godzin temu, MarJ napisał:

Na wszystkich stanach jest powyżej 2.8V.

Mierzyłeś, czy zgadujesz?

Jaki układ steruje diodą RGB?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[MarJ]

Mierzyłem. Najprawdopodobniej jakiś ESP32.

[jand]

Wziąłem diodę RGB i zmierzyłem.

Dla 2mA spadki napięcia wynoszą R - 1,9V, G - 2,6V,  B - 2,7V. A więc na granicy.

Dioda przy tych 2 mA świeci jasno, a większego prądu to bym z ESP32 nie pobierał.

Moim zdaniem można bezpośrednio wysterować tranzystory z ESP32, bez tej diody pośredniczącej i sterowników (no chyba, że to ma działać przy wyższych częstotliwościach). Trzeba tylko zastosować MOSFETy z odpowiednio niskim napięciem V_GS. Polecam moje ulubione maleństwa AO3400A.



Edytowano 24 września przez jand

[MarJ]

Dziękuję, nie znałem tych tranzystorów, fajne.


Pierwszy schemat ma błędną logikę R/G/R+G

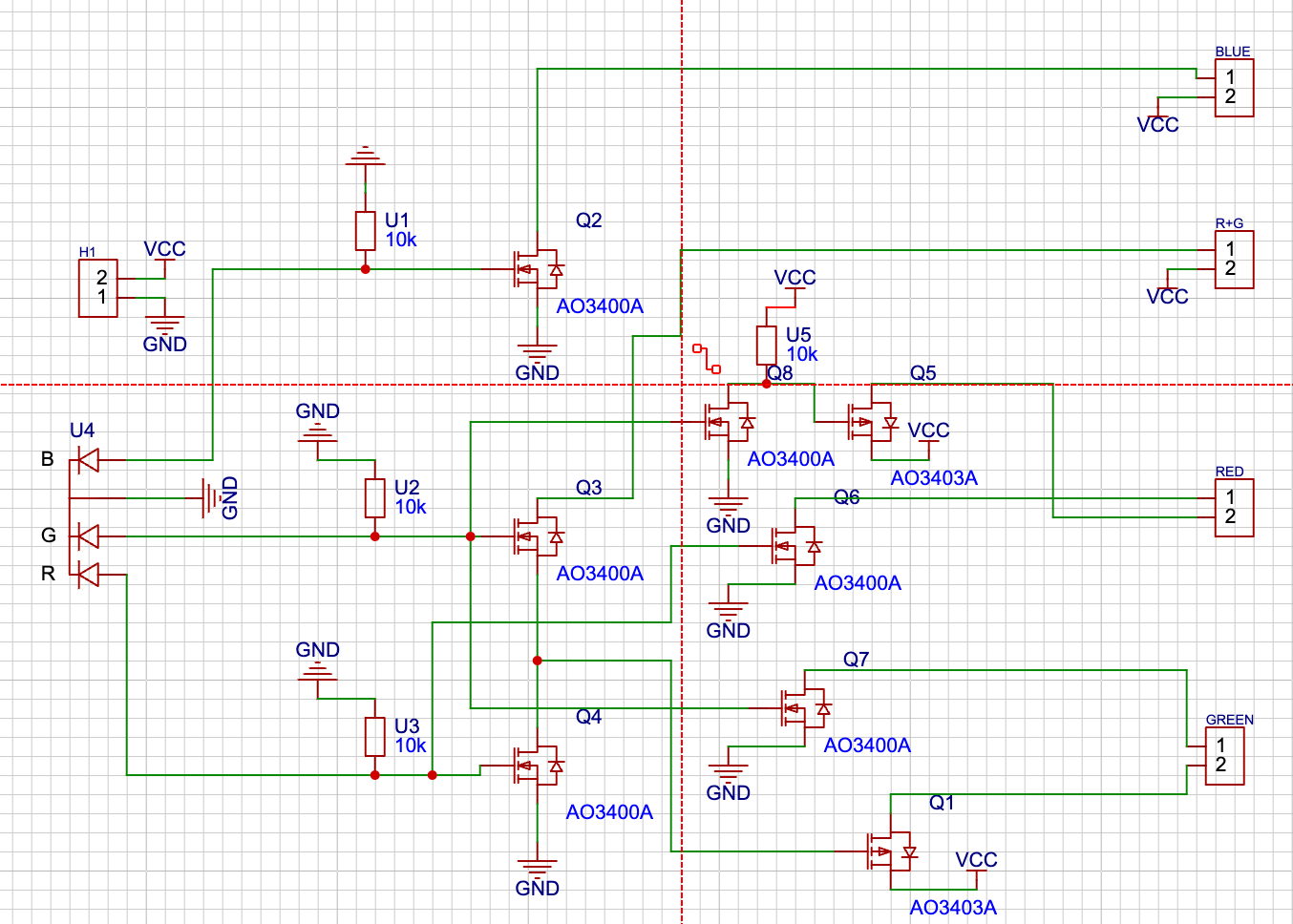

Teraz wymyśliłem coś takiego





Edytowano wczoraj o 12:58 przez MarJ

[jand]

Tranzystory Q1 oraz Q5 zawsze będą w stanie przewodzenia, bez względu na stan diody RGB, a także są narysowane do góry nogami.

Edytowano wczoraj o 14:17 przez jand

[MarJ]

1. Tak EasyEDA odwróciło mi tranzystor i tylko tranzystor bez połączeń.



2. Fakt.

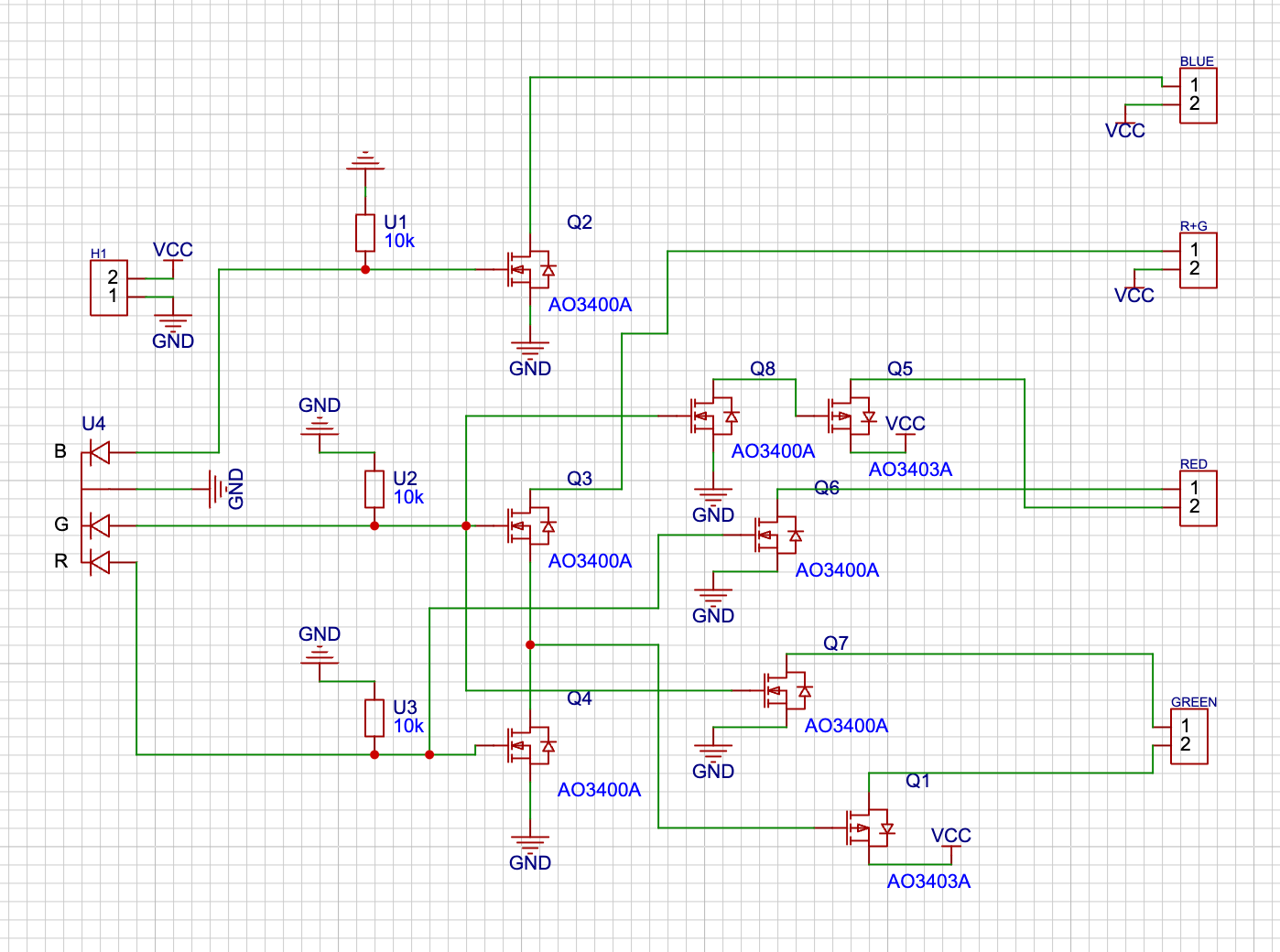

Czyli to musiało by wyglądać tak?

[jand]

Q8 musi mieć opornik od drenu do zasilania, bo prąd nie ma jak popłynąć 😁.

[MarJ]

A w wypadku Q4 sterującym Q1?

[jand]

Z kolei do bramki Q1 powinien być dołączony opornik (do masy lub zasilania) - aby ustalić pożądany stan w momencie gdy oba Q4 i Q3 są jednocześnie wyłączone.

Edytowano wczoraj o 17:16 przez jand

[MarJ]

Tutaj nie do końca rozumiem, stan jest obojętny bo Q7 jest zamknięty, ale w domyśle gdy Q4/3 są wyłączone, Q1 nie musi przewodzić.

[jand]

Jeśli nie musi, to trzeba dać opornik od bramki do zasilania. Inaczej przy wyłączonych Q4/3 mamy taki efekt, jakby bramka wisiała w powietrzu. Przypadkowy ładunek może wtedy otworzyć tranzystor. Nawet jeśli w tym konkretnie przypadku to nie przeszkadza, to generalnie powinno unikać się takich sytuacji.

[MarJ]

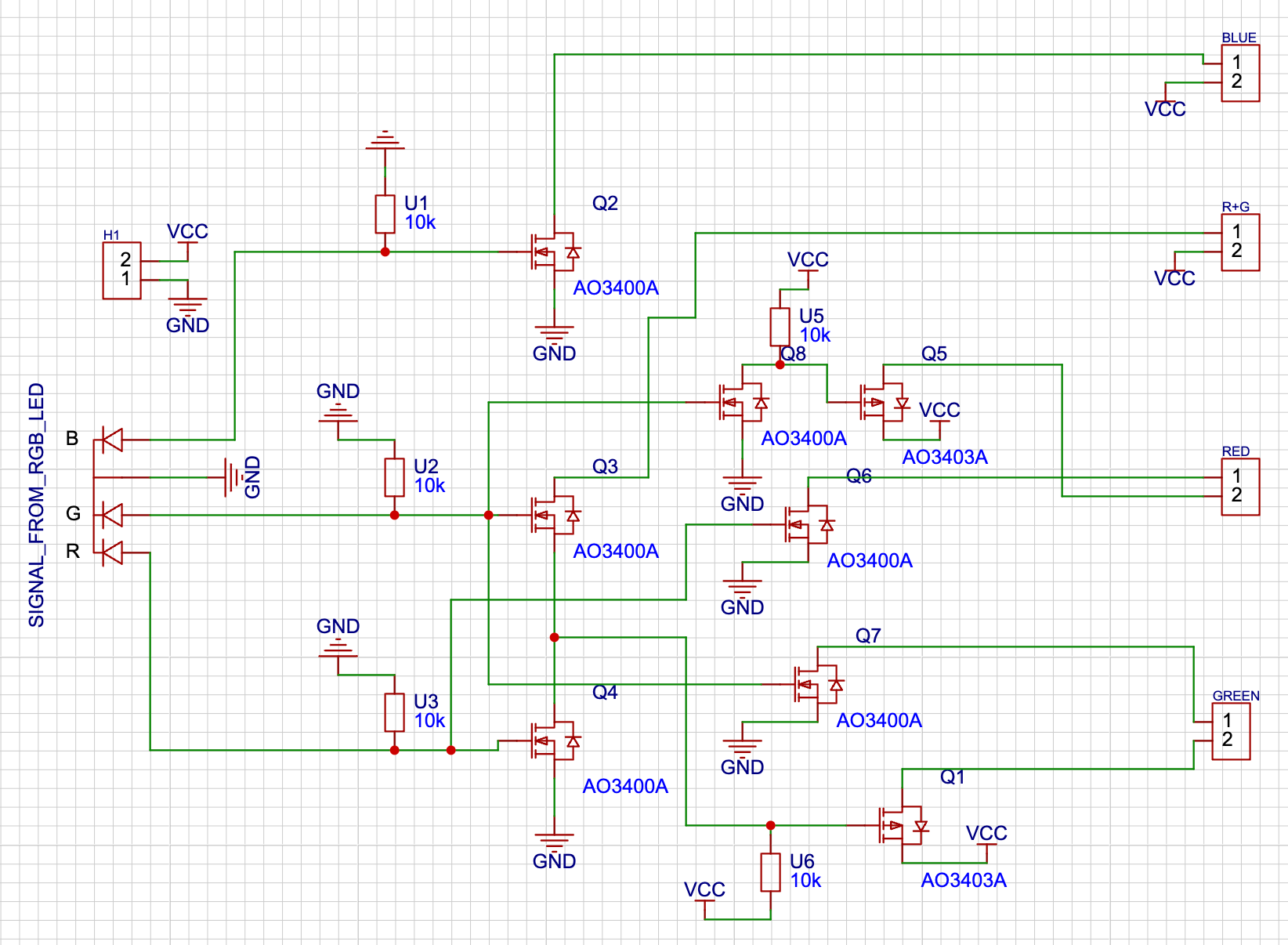

Zatem to powinno wyglądać tak?
