Bramki logiczne z tranzystorów PNP

[AntekBezak]

Witam.

Męczę się cały dzień jak zrobić bramkę logiczną z tranzystorów PNP BC557B, ale mam problem: udało mi się zrobić bramkę logiczną AND w taki sposób, że po podłączeniu wejść A i B do GND na wyjściu bramki pojawia się VCC. To jednak mnie nie urządza, ponieważ zależy mi żeby wyjście bramki dało się podłączyć do wejścia następnej (a na wejściu musi być GND). Zaznaczam że nie jestem mistrzem elektroniki i znam tylko niezbędne podstawy (lub nawet mniej), więc proszę o wyrozumiałość. Z góry dziękuję za wszystkie pomysły, pozdrawiam.

[fribble3]

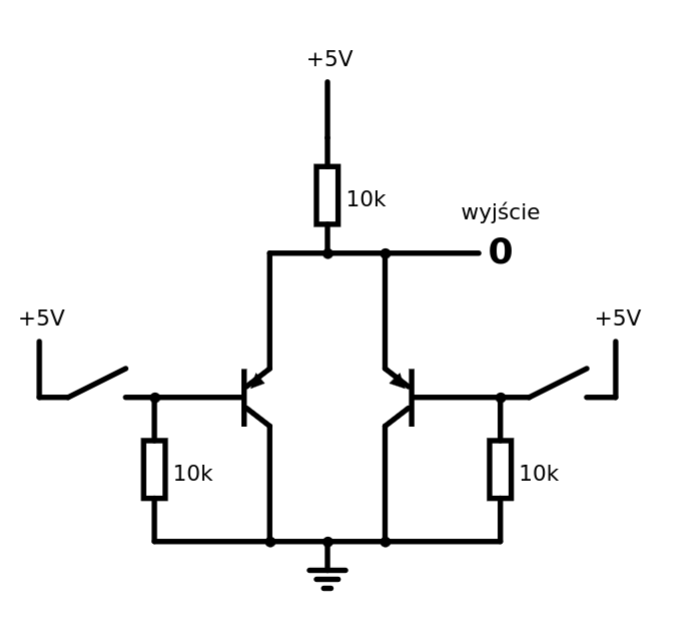

Jeżeli ma być AND na tranzystorach pnp to może tak:

[AntekBezak]

@fribble3 Bardzo Ci dziękuję, to dokładnie to czego szukałem.

[AntekBezak]

A zna ktoś shemat na bramkę NOT?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

Na jednym tranzystorze, a to jest jakieś zadanie do szkoły czy poszukać lub trochę się wysilić nie chce?

[AntekBezak]

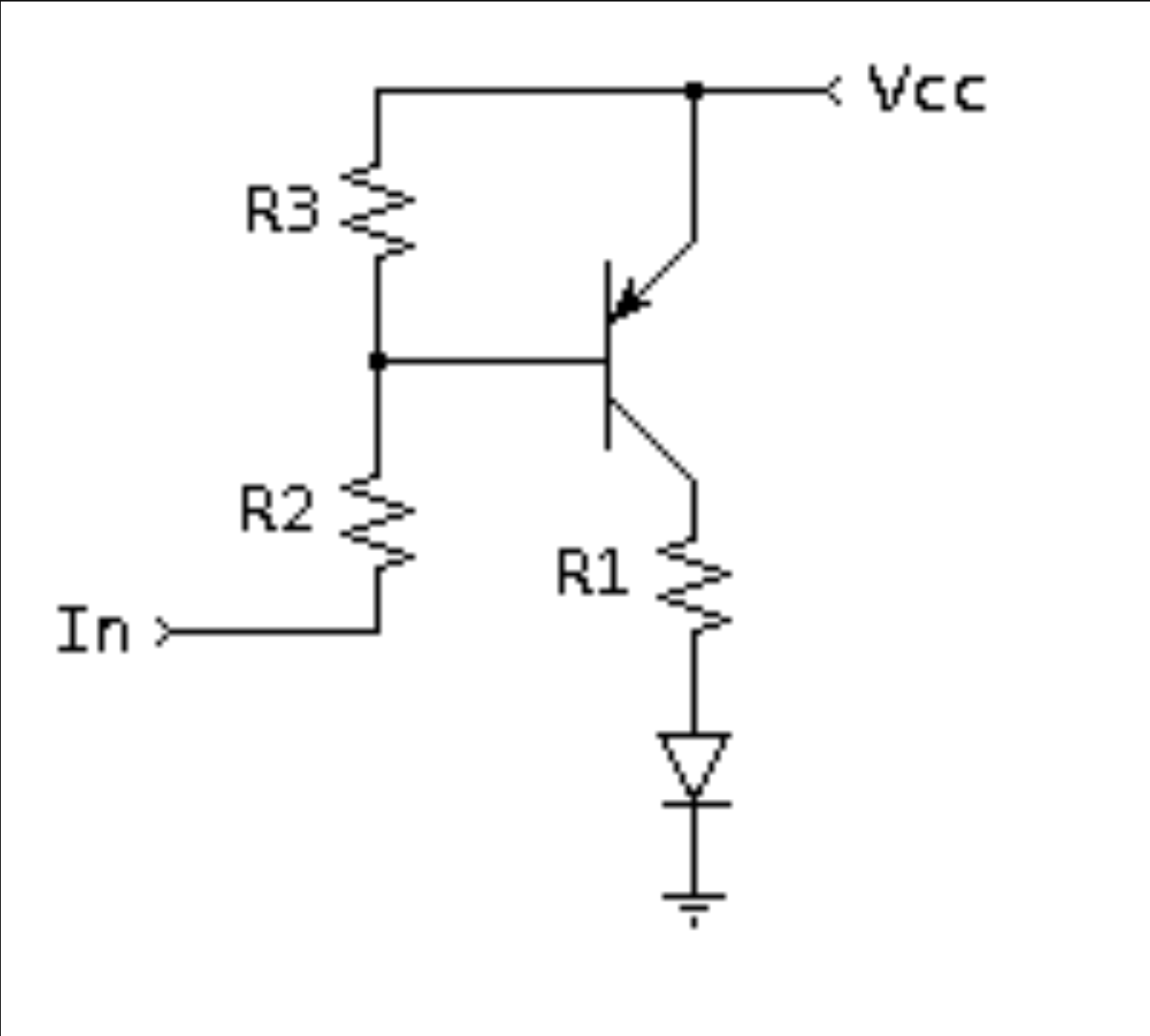

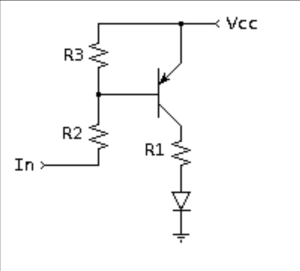

Nie, nie do szkoły, i sam już znalazłem:

Edytowano 30 września przez AntekBezak

[ethanak]

Śliczny "Access denied" - sprawdzaj linki zanim je zamieścisz.

[AntekBezak]

Poprawione.

Edytowano 30 września przez AntekBezak

[ethanak]

Black hole - czyli jest in i nie ma out 🙂

[AntekBezak]

13 godzin temu, ethanak napisał:

jest in i nie ma out

Jako out jest dioda.
