PN532 - brak odpowiedzi na linii MISO, dziwny syf na linii MOSI

[DeadGeneratio]

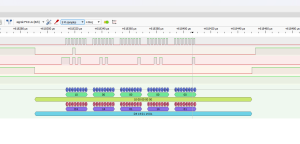

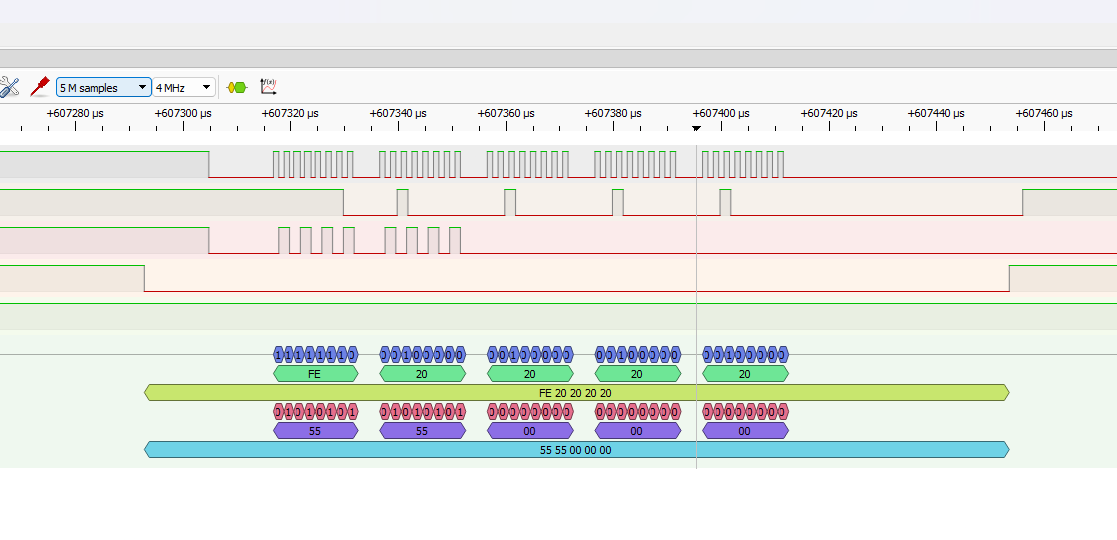

Dzień dobry, mam pytanie odnośnie modułu PN532. Podłączyłem go po SPI do stm32 w trybie full duplex i badam jego dziwne zachowanie analizatorem logicznym. Wysyłając proste ramki otrzymuję kompletny brak odpowiedzi na linii MISO, a linia MOSI czasami zawiera takie dziwne rzeczy, że nie wiem co o tym myśleć. Tutaj ramka wake-up:



Nie spodziewam się odpowiedzi więc nie ustawiam stm na tryb odbierania. Chwilę po tym ustawiam moduł na szukanie kart w pobliżu:

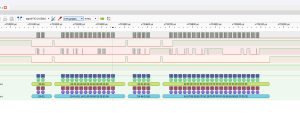

Także nie spodziewam się odpowiedzi. I przechodzę do sprawdzenia wersji firmware:

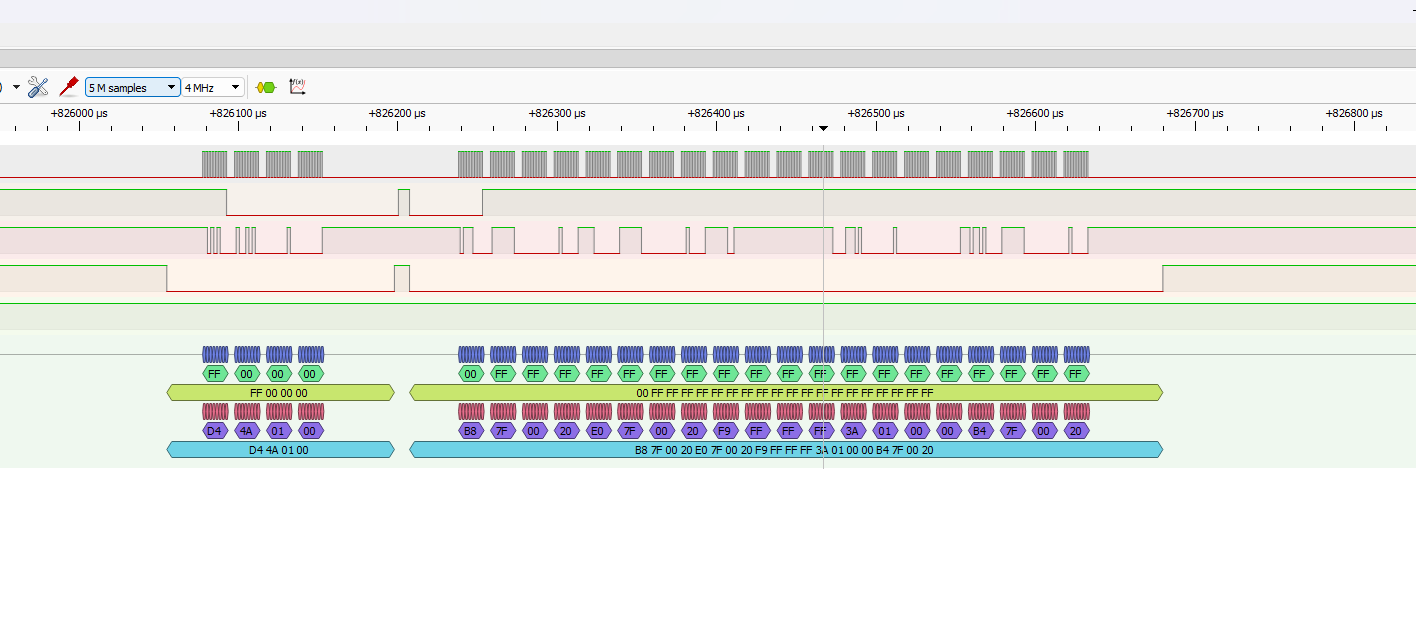

Tutaj zaczyna dziać się magia. Wysyłam D4 02, a następnie ustawiam na odczyt. I zamiast odczytać cokolwiek, na linii MOSI pojawiają się powtórzone komendy w odwrotnej kolejności, pomieszane - D4 14 01 itd. Na lini MISO odpowiedzi na temat firmware nie otrzymałem, a dalej robi się jeszcze ciekawiej. D4 4A 01 00 wyszukuje karty w okolicy, więc naturalnym jest, że po nadaniu komendy, przestawiam się na tryb nasłuchu. I dostaję po chwili kompletny szum danych na lini MOSI, a linia MISO pozostaje głucha. Każde kolejne sprawdzenie wygląda już lepiej, bo komendy się nie powtarzają jak w powyższym przypadku:

Jednak odpowiedzi nie dostaję takiej jaką bym chciał, bo powinno zwrócić ramkę o ilości urządzeń znalezionych czyli 0 itd. Ktoś wie dlaczego pojawia się taki syf na liniach transmisyjnych? Plik main.c:
