zakłócenia w obwodzie

[blenderman]

Witam,

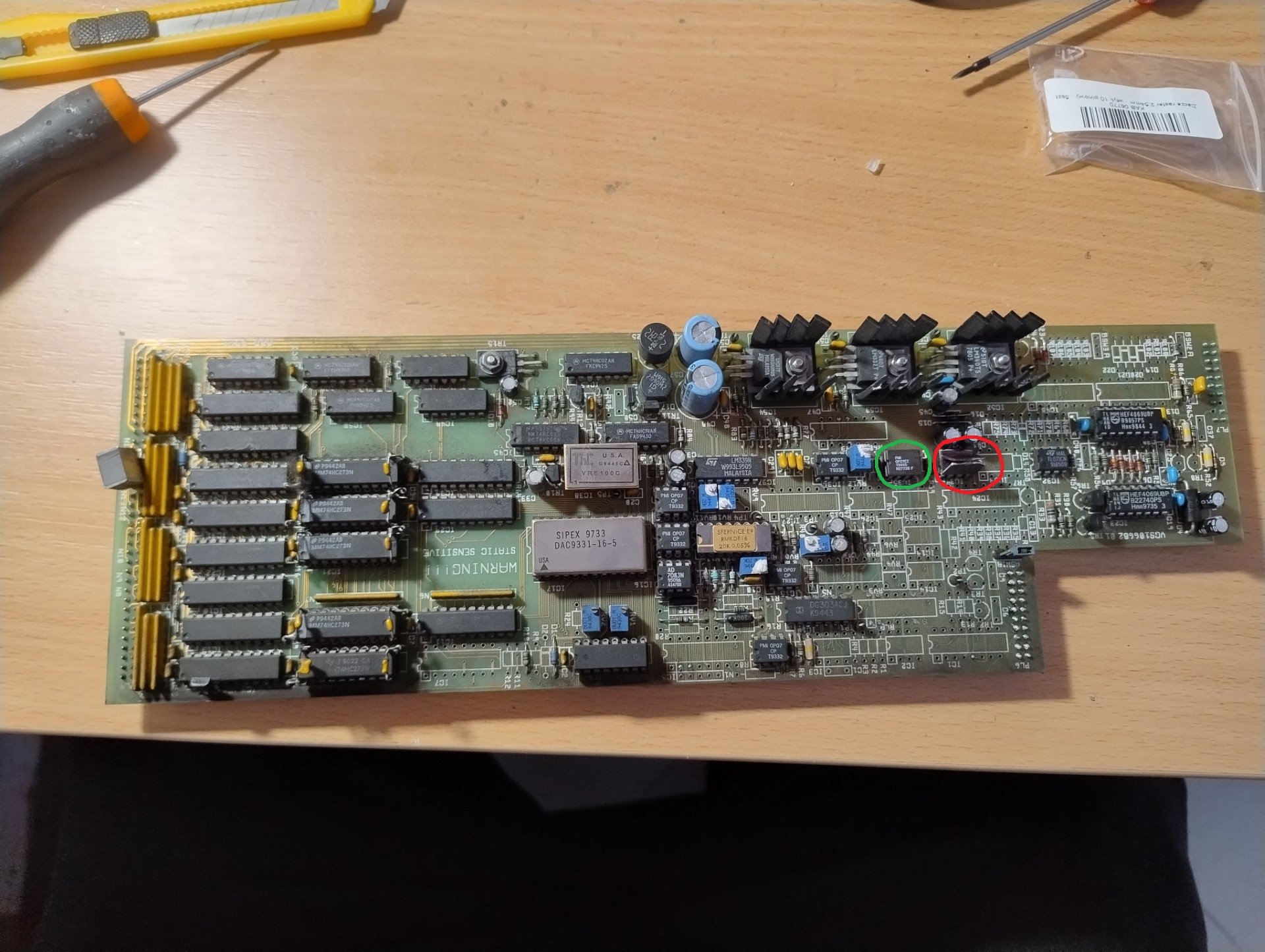

chciałbym naprawić moduł ze zdjęć. Po wstawieniu tego modułu razem z innymi, tylko na tym występują zakłócenia, widać to po mruganiu diod i stukaniu przekaźnika, wszystkie moduły podłączone są do tej samej szyny zasilania. Wymieniłem na widocznej płytce elektrolity i bufor EL2003CN, który uległ widocznemu uszkodzeniu i po tym zakłócenia prawie przestały występować, ale nadal są, co jest niepożądane. Jeżeli chodzi o tą czarną obudowę, to są to płytki elektroniczne z co dziwne elementami smd oraz dużą liczbą kondensatorów i to wszystko jest zalane żelem, dokładnie tam nie kopałem. Zauważyłem, że wzmacniacz OP27EZ jest połączony z buforem, który wymieniłem, a od spodu na płytce powierzchnia była czarna, ale wzmacniacz pobiera normalny prąd, ale i tak zamierzam go jeszcze wymienić na nowy.

Chciałem się zapytać czy warto by było wymienić kondensatory ceramiczne MLC, czy one raczej powinny być sprawne, a jak nie to nad czym można się pochylić?

[miro88]

Co się tam tak grzeje, że obudowa okopcona jest z jednej strony?

[blenderman]

2 minuty temu, miro88 napisał:

Co się tam tak grzeje, że obudowa okopcona jest z jednej strony?

Nie zauważyłem tego ;O

na żywo tego nie było widać, dopiero na zdjęciu.

[miro88]

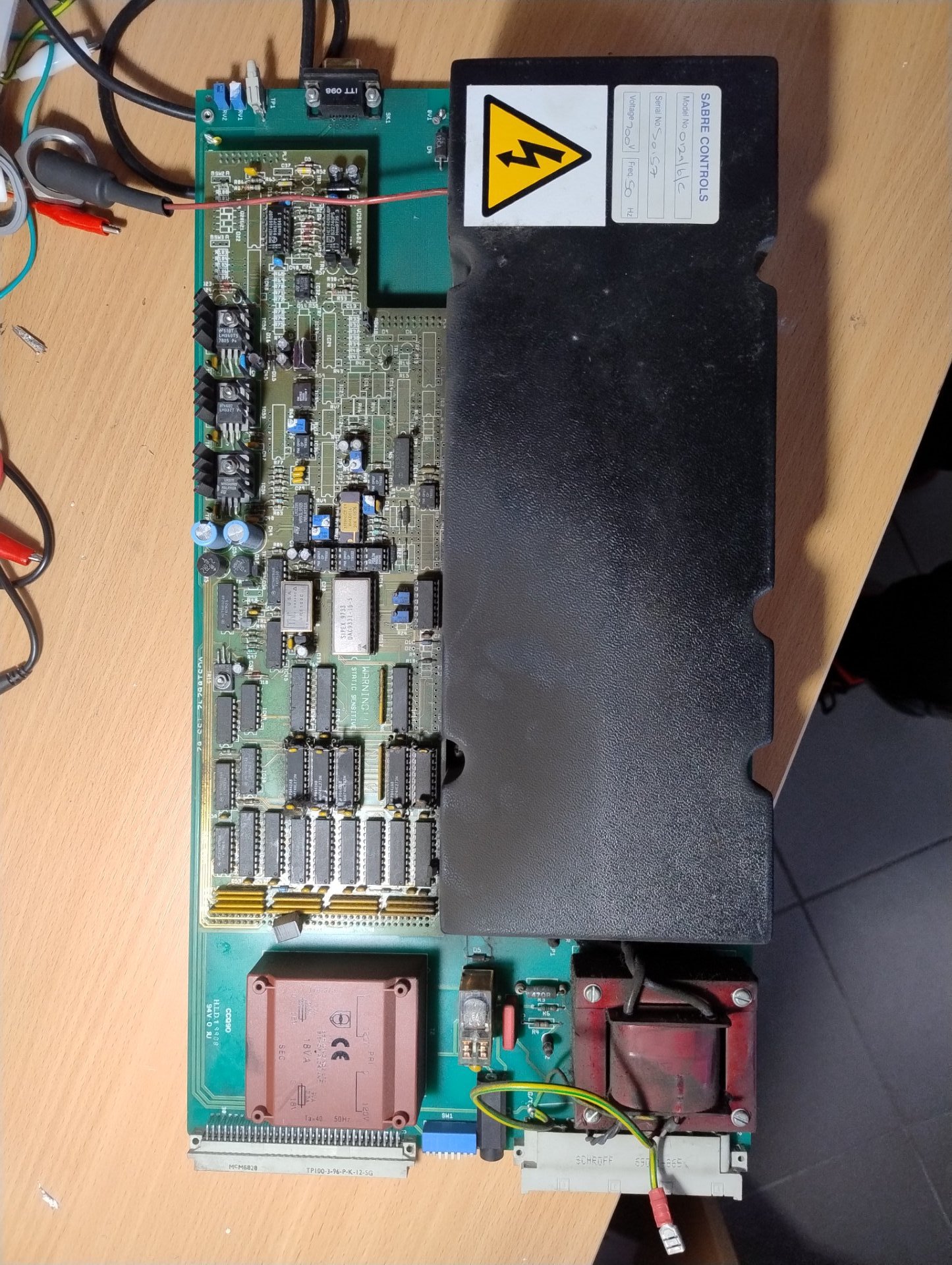

Mam na myśli to różowe pudełko obok transformatora...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[blenderman]

To są 2 transformatory

[miro88]

Pomierz ten w obudowie multimetrem czy jest sprawny.

A najlepiej oba.

[blenderman]

Jeżeli chodzi o tą czarną obudowę, to myślę, że to brud, bo elementy i fragment płytki nie wyglądają na przydymione. Transformatorów jeszcze nie sprawdzałem, ale czy małe kondensatorki ceramiczne mlc mogłyby wpłynąć na generowanie tych zakłóceń? Bo one się raczej nie psują co nie?

[blenderman]

Jednak jak podłączam sam moduł z pierwszego zdjęcia do płyty(bez czarnej obudowy i drugiego transformatora) to mam zakłócenia na sinusoidzie z wyjść transformatora 18V, jak mierzę napięcia na stabilizatorach to na jednym, na tym na którym powinno być 15V jest mniej niż 14V, spada nawet do 13V ale cały czas się zmienia i w całym tym układzie występują zakłócenia bo niektóre układy mają zasilanie symetryczne, a na jednej nóżce jest podawane mniej niż 14 V a na drugiej -15V, ciekawi mnie co jest nie tak.

Edytowano w piątek o 12:30 przez blenderman
