Jak zarejestrować przebieg prędkości silnika wraz z jego przyśpieszeniem?

rizone1234 · 17 listopada

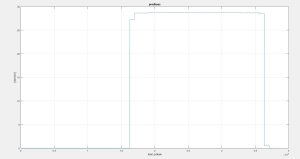

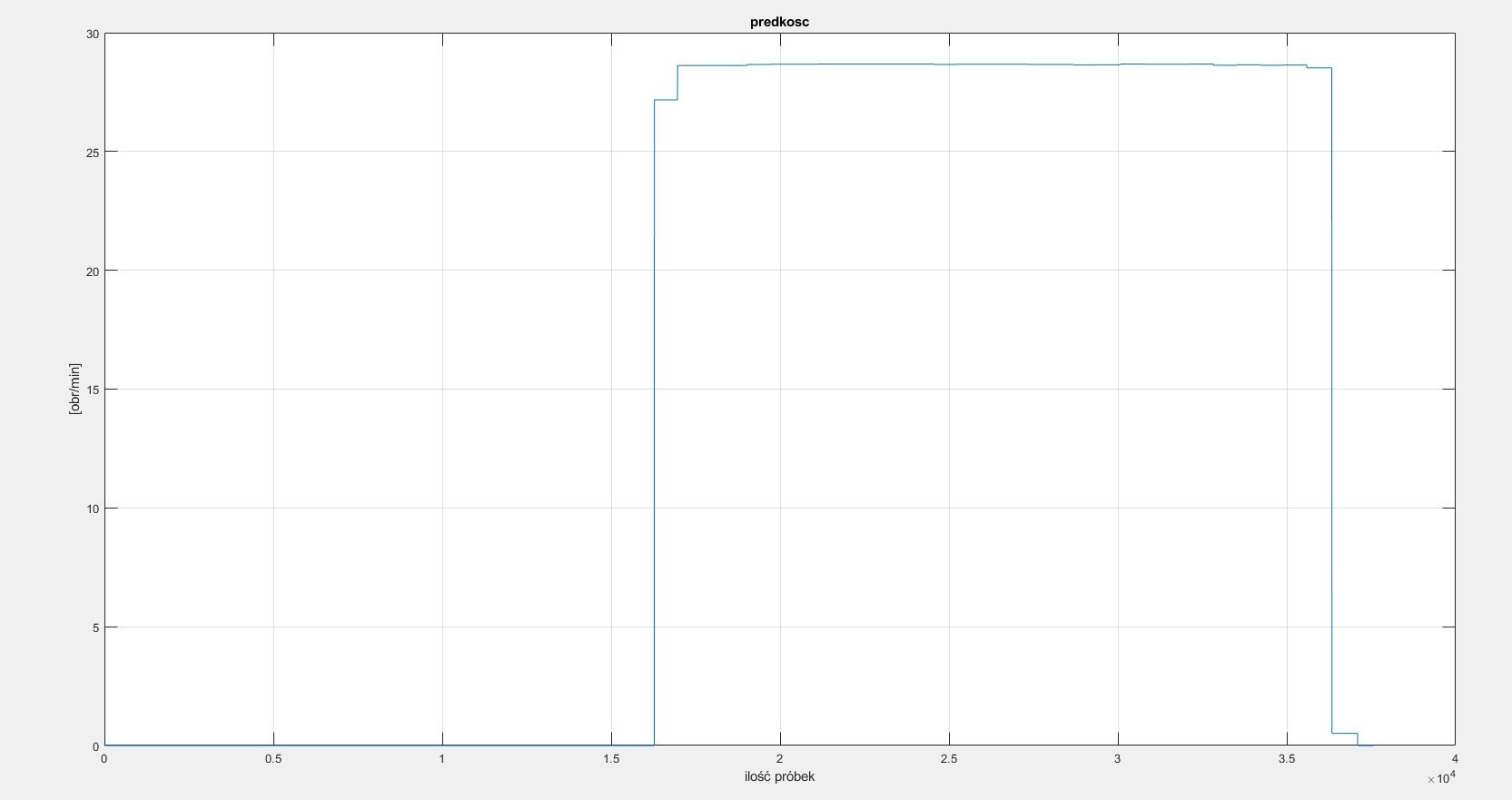

Witam Wszystkich zarejestrowałem prędkość silnika za pomocą enkodera, problem w tym że wyszedł mi taki wykres jak poniżej. Problem w tym, że mierząc obroty muszę najpierw za pomocą timera odmierzyć 1 sekundę, tak jak tutaj, pewnie dlatego nie widać przyśpieszenia silnika i stąd te schodki.

void ISR_timerone()

{

   Timer1.detachInterrupt();

  RPM = (encoderValue / (pulsePerRevolution*przekladnia)) *60;

  encoderValue = 0;

  Timer1.attachInterrupt(ISR_timerone);

}

void setup() {

Timer1.initialize(1000000);

Timer1.attachInterrupt(ISR_timerone);

Ma ktoś pomysł jak zarejestrować przyśpieszenie silnika i jego prędkość, aby wykres był liniowy a nie schodkowy? Bardzo proszę o pomoc.

Edytowano 17 listopada przez rizone1234

jand · 17 listopada

13 minut temu, rizone1234 napisał:

muszę najpierw za pomocą timera odmierzyć 1 sekundę

Nie ma takiej konieczności - czas pomiaru może być znacznie krótszy, np. 0,1 sek; trzeba oczywiście zmodyfikować wzór na prędkość.

Można też mierzyć czas pomiędzy dwoma kolejnymi impulsami z enkodera, będzie jeszcze szybciej.

W procedurze ISR nie ma sensu odłączać i podłączać przerwania - w czasie jej działania przerwania i tak nie są aktywne. Natomiast podczas odczytu w programie wartości RMP można dodać noInterrupts() oraz interrupts() aby przerwanie nie przerwało odczytu.

rizone1234 · 17 listopada

Dzięki za odpowiedź, czas pomiary zmniejszyłem do 0,1 sek ale nadal pomiar prędkości nie zarajestrował przyspieszenie tylko skoczył od razu na górne obroty, zrobiłem jak poniżej:

#include <TimerOne.h>

#include <Arduino.h>

const int PWM = 6;
const int lewo = 7;
const int prawo = 8;
const int kanalA = 2;
const int kanalB = 3;
volatile long encoderValue = 0;
unsigned long lastEncoderCheck = 0;
float lastEncoderValue = 0;
float pulsePerRevolution = 608;
float RPM = 0;
float RPM1 = 0;
float przekladnia = 19;
float pomiar = 0;
unsigned long currentmillis = millis();
// void ISR_timerone()
// {
//   Timer1.detachInterrupt();
//   speed = (encoderValue / impuls) * 60;
//   encoderValue = 0;
//   Timer1.attachInterrupt(ISR_timerone);
// }



void encoderInterruptA(){
  if(digitalRead(kanalA) == digitalRead(kanalB)){
    encoderValue++;
  }else{
    encoderValue--;
  }
}

void ISR_timerone()
{
   //Timer1.detachInterrupt();


noInterrupts();
  RPM = (encoderValue / (pulsePerRevolution*przekladnia)) *600;
  encoderValue = 0;
    //Timer1.attachInterrupt(ISR_timerone);
      interrupts();
}

void setup() {
Timer1.initialize(100000);
Timer1.attachInterrupt(ISR_timerone);




pinMode(PWM, OUTPUT);
analogWrite(PWM, 255);
pinMode(lewo, OUTPUT);
pinMode(prawo, OUTPUT);
pinMode(kanalA, INPUT_PULLUP);
pinMode(kanalB, INPUT_PULLUP);


attachInterrupt(digitalPinToInterrupt(kanalA), encoderInterruptA, CHANGE);

Serial.begin(115200);

}

void loop() {
  digitalWrite(lewo, HIGH);
    digitalWrite(prawo, LOW);


 Serial.println(RPM);

}
// }

Nie rozumiem co mi da zmierzenie czasu pomiędzy dwoma impulsami i jak mogłbym go wykorzystać do pomiaru predkość [obr/min] z zarejestrowaniem przyspieszenia.

jand · 17 listopada

Widocznie silnik osiąga pełne obroty w czasie mniejszym od 0.1s.

Czas pomiędzy impulsami jest odwrotnie proporcjonalny do prędkości obrotowej. Jeśli enkoder generuje 10 impulsów na jeden obrót, a odstęp czasu pomiędzy dwoma kolejnymi impulsami wynosi 0,01 sek, to oznacza że silnik obraca się z prędkością 10 obr/s, czyli 600 obr/min. Ten sposób pomiaru pozwala na najszybszą reakcję na zmieniającą się prędkość.

Porównując różnicę pomiędzy dwiema kolejno obliczonymi prędkościami otrzymujemy przyśpieszenie.

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Sylba · 17 listopada

5 godzin temu, rizone1234 napisał:
RPM = (encoderValue / (pulsePerRevolution*przekladnia)) *60;

Gdzie jest usytuowany enkoder i ile generuje pulsów na obrót? Na wykresie największa wartość to 30 obr/min, to pół obrotu na sekundę czyli 18 stopni na 0,1 s. To raczej sporo by coś dokładnie policzyć.

Jeśli stosujesz takie tarcze jakie są dostępne w Botlandzie,

które mają, jeśli dobrze policzyłem 20 slotów, to w czasie 0,1 s dostajesz 1 (jeden) impuls. Stąd problem. Powinieneś zastosować tarczę z większą ilością slotów lub zamontować w miejscu, w którym będzie się szybciej obracać.

Edytowano 17 listopada przez Sylba

_LM_ · 17 listopada

Zależy jak szybko liczysz, jeśli licznik będzie zliczał co 1µS(pomiędzy kolejnymi impulsami enkodera) wartości wyjdą wystarczająco duże aby mieć pogląd na mierzone parametry

@rizone1234 na jakim mikrokontrolerze to robisz? Taki STM32 niezależnie od wersji ma mnóstwo timerów i trybów do ich obsługi

Edytowano 17 listopada przez _LM_

rizone1234 · 17 listopada

1 godzinę temu, jand napisał:

Widocznie silnik osiąga pełne obroty w czasie mniejszym od 0.1s.

Czas pomiędzy impulsami jest odwrotnie proporcjonalny do prędkości obrotowej. Jeśli enkoder generuje 10 impulsów na jeden obrót, a odstęp czasu pomiędzy dwoma kolejnymi impulsami wynosi 0,01 sek, to oznacza że silnik obraca się z prędkością 10 obr/s, czyli 600 obr/min. Ten sposób pomiaru pozwala na najszybszą reakcję na zmieniającą się prędkość.

Porównując różnicę pomiędzy dwiema kolejno obliczonymi prędkościami otrzymujemy przyśpieszenie.

Dzięki, Enkoder jest 2 kanałowy generuje 64 impulsy na obrót jego prędkość to 530obr/min, problem w tym że mierze tylko kanał A czyli mam tylko 32 impulsy na obrót i czas zmierzony to 700 microsek, z obliczeń zatem wychodzi ze silnik powienien się krecic z predkościa ponad 2500 obr min wykres jest po przeliczeniu przekładni

20 minut temu, Sylba napisał:

Gdzie jest usytuowany enkoder i ile generuje pulsów na obrót? Na wykresie największa wartość to 30 obr/min, to pół obrotu na sekundę czyli 18 stopni na 0,1 s. To raczej sporo by coś dokładnie policzyć.

Jeśli stosujesz takie tarcze jakie są dostępne w Botlandzie,

które mają, jeśli dobrze policzyłem 20 slotów, to w czasie 0,1 s dostajesz 1 (jeden) impuls. Stąd problem. Powinieneś zastosować tarczę z większą ilością slotów lub zamontować w miejscu, w którym będzie się szybciej obracać.

to jest enkoder cpr z czujnikiem Halla obydwa kanały generują 64 impulsy na obrót, ta prędkość 30 obr/min to jest po uwzglednieniu przekładni

15 minut temu, _LM_ napisał:

Zależy jak szybko liczysz, jeśli licznik będzie zliczał co 1µS(pomiędzy kolejnymi impulsami enkodera) wartości wyjdą wystarczająco duże aby mieć pogląd na mierzone parametry

@rizone1234 na jakim mikrokontrolerze to robisz? Taki STM32 niezależnie od wersji ma mnóstwo timerów i trybów do ich obsługi

Robię to na Arduino czas zmierzony pomiędzy dwoma impulsami to 700 microsek to znaczy ze silnik powienien się obracać ponad 2500 obr/min a on tylko się kręci 530 obr/min nie wiem może coś źle zrobiłem kod pniżej:

#include <TimerOne.h>

#include <Arduino.h>

const int PWM = 6;
const int lewo = 7;
const int prawo = 8;
const int kanalA = 2;
const int kanalB = 3;
volatile long encoderValue = 0;
unsigned long lastEncoderCheck = 0;
float lastEncoderValue = 0;
float pulsePerRevolution = 608;
float RPM = 0;
float RPM1 = 0;
float przekladnia = 19;
float pomiar = 0;
unsigned long currentmillis = micros();
volatile unsigned long eventtime = 0;
unsigned long eventtime1 = 0;
float czas = 0;
float flaga = 0;
// void ISR_timerone()
// {
//   Timer1.detachInterrupt();
//   speed = (encoderValue / impuls) * 60;
//   encoderValue = 0;
//   Timer1.attachInterrupt(ISR_timerone);
// }



void encoderInterruptA(){
  if(digitalRead(kanalA) == digitalRead(kanalB)){

    encoderValue++;

  if (flaga == 0) {
	eventtime=micros();
	flaga = 1;
  }


  }else{
    encoderValue--;
  }

}

void ISR_timerone()
{
   //Timer1.detachInterrupt();


noInterrupts();
  RPM = (encoderValue / (pulsePerRevolution*przekladnia)) *60;
  encoderValue = 0;

    //Timer1.attachInterrupt(ISR_timerone);
      interrupts();
}

void setup() {
Timer1.initialize(1000);
Timer1.attachInterrupt(ISR_timerone);




pinMode(PWM, OUTPUT);
analogWrite(PWM, 255);
pinMode(lewo, OUTPUT);
pinMode(prawo, OUTPUT);
pinMode(kanalA, INPUT_PULLUP);
pinMode(kanalB, INPUT_PULLUP);


attachInterrupt(digitalPinToInterrupt(kanalA), encoderInterruptA, CHANGE);

Serial.begin(115200);

}

void loop() {
  digitalWrite(lewo, HIGH);
    digitalWrite(prawo, LOW);


  if(flaga == 1){
  czas=eventtime-currentmillis;
  currentmillis = eventtime;
  flaga = 0;
 Serial.println(czas);

}
 }

jand · 17 listopada

21 minut temu, Sylba napisał:

Jeśli stosujesz takie tarcze jakie są dostępne w Botlandzie,

Chyba nie, w programie mamy:

float pulsePerRevolution = 608;

rizone1234 · 17 listopada

11 minut temu, jand napisał:
Chyba nie, w programie mamy:
float pulsePerRevolution = 608;

TO jest silnik z botlandu coś jest nie halo bo pulseperrevolution powinno być 32, Jak daje 32 to nawet po uwzględnieniu przekładni liczy 530 obr/min zamiast około 30 przekłądnia to 19:1

rizone1234 · 17 listopada

Dobra silnik kręci się 530 obr/min po uwzględnieniu przekładni enkoder z czzujnikiem halla znajduje się z tyły silnika. Silnik jest zakupiony z botlandu, nie wiem dlaczego czas pomiędzy dwoma impulsami wyszedł 700 microsekund coś musi być nie tak

Sylba · 17 listopada

44 minuty temu, rizone1234 napisał:

void encoderInterruptA(){
  if(digitalRead(kanalA) == digitalRead(kanalB)){

    encoderValue++;

  if (flaga == 0) {
	eventtime=micros();
	flaga = 1;
  }

A czy ta funkcja poprawnie zlicza impulsy encoderValue?

rizone1234 · 17 listopada

59 minut temu, Sylba napisał:

A czy ta funkcja poprawnie zlicza impulsy encoderValue?

Szczerze to nie wiem, na jeden obrót zlicza 608 impulsów biorącc po uwage przekładnię to dobrze zlicza bo 19*32 jest 608 przekladnia to 19:1

Sylba · 17 listopada

16 minut temu, rizone1234 napisał:

Szczerze to nie wiem, na jeden obrót zlicza 608 impulsów biorącc po uwage przekładnię to dobrze zlicza bo 19*32 jest 608 przekladnia to 19:1

Jakoś nie zgadzają się te rachunki. Skoro okres impulsów wynosi 700us, zliczona ilość impulsów 608 na 1 obrót, to czas jednego obrotu wynosi 608 * 700us = 0,0426s. To po przeliczeniu na minutę daje 60/0,0426 = 141 obrotów/min. Jeśli pomnożę ten wynik przez 19 to otrzymam 2680 obr/min, czyli to co powinno być.

rizone1234 · 17 listopada

Silnik mierzy 140 pare obrotów więc chyba jest dobrze, ale teraz nie rozumiem mam czas i jak mam uzyskać przyspieszenie? Poprzez różnicę dwóch pomiarów prędkośći? Te pomiary przecież odejmą się do siebie i nie da to dobrego wyniku. Z pomiarem czasu pomiędzy impulsami od razu wyskakuje pełna prędkość obr/min nie widać przyspieszenia

rizone1234 · 17 listopada

Chyba pomiar czasu jest źle zrobiony, pomoże mi ktoś znaleźć bład
