Iskra przy podłączeniu zasilania do układu PWM na baterii 7s6p 18650 - co robić?

[Marek2115]

Witam mam taki problem



Złożyłem układ PWM dla mojego silnika na płytce drukowanej.

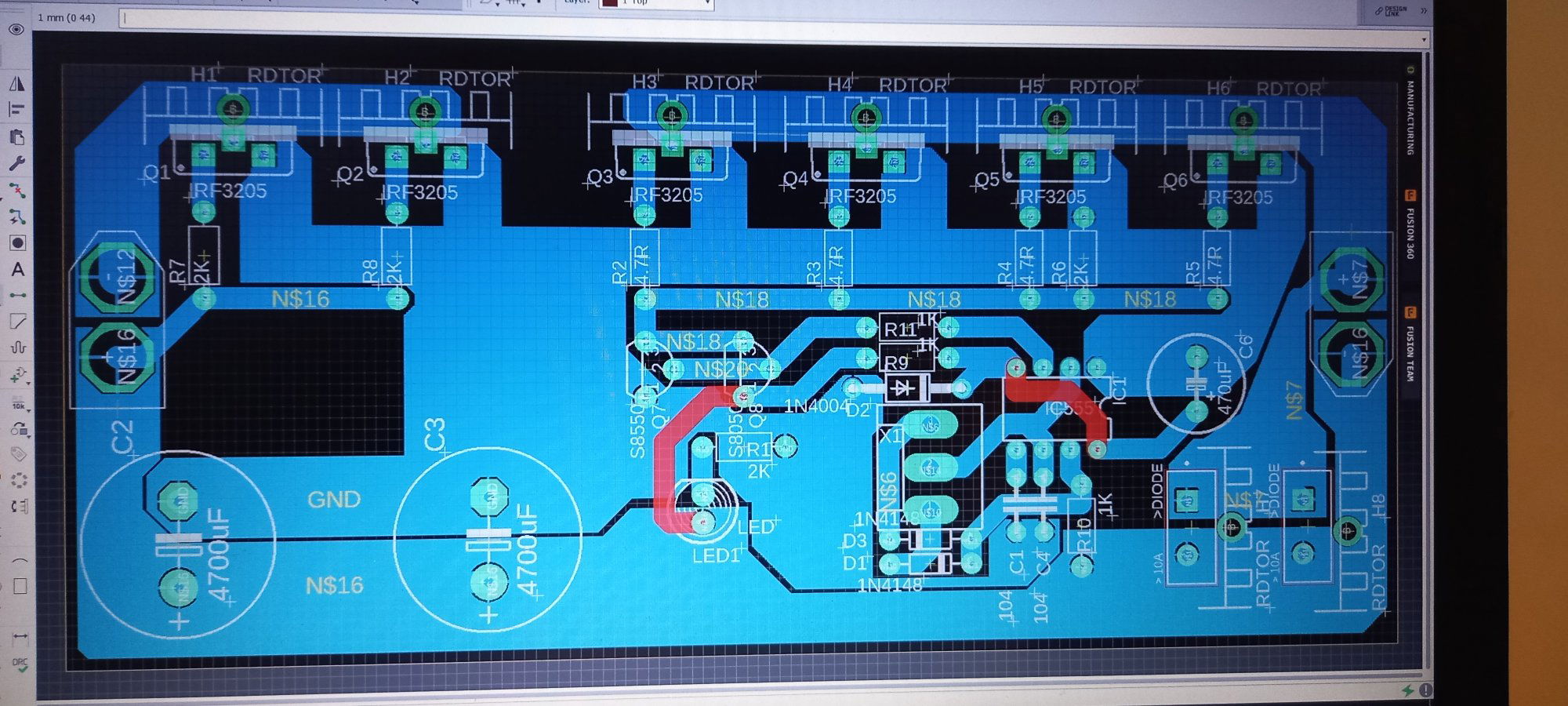

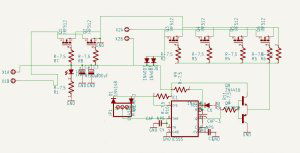

Schemat oczywiście podsyłam w pliku .scl układ było robione w programie Eagle

Do rzeczy mam taki problem że gdy podłączyłem zasilanie

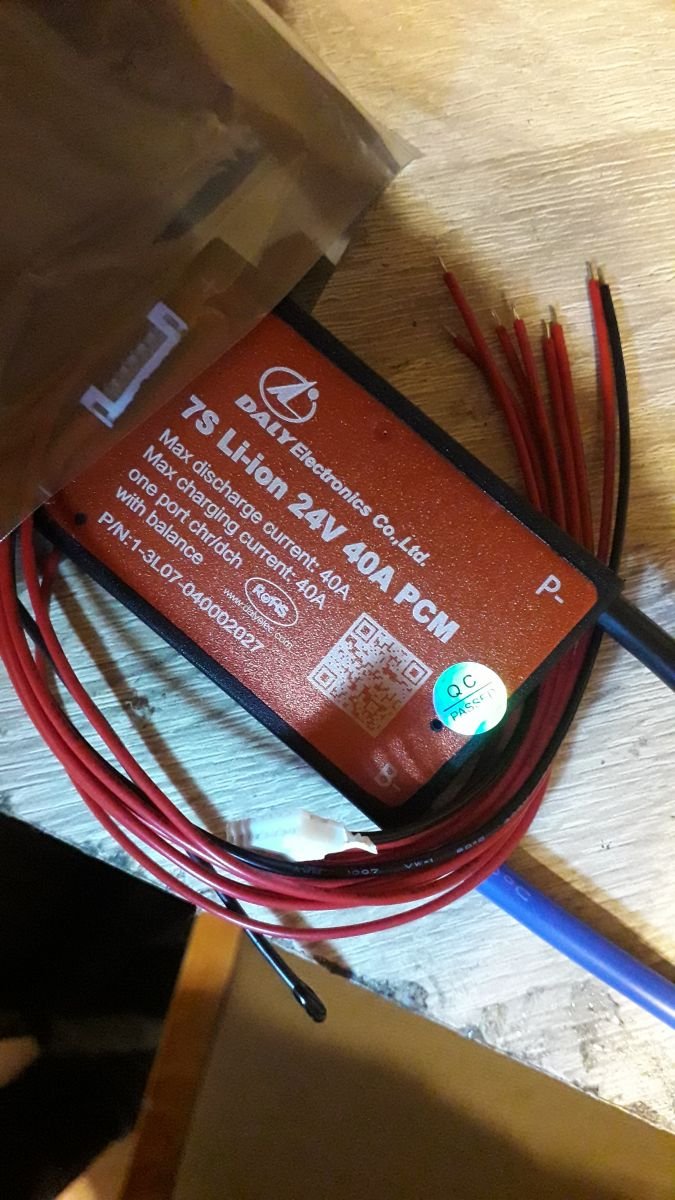

Z mojej baterii 7s6p 18650 z bms

Dioda zaświeciła się na sekundę pokazując że zasilanie jest po czym poszła iskra i przy ponownym podłączeniu nie dzieje się nic

https://filmy.elektroda.pl/28_1731257430.mp4

Sprawdziłem czy kable się nie przepaliły kable przewodzą prąd



Z góry dziękuję za każdą odpowiedź.

EAFLE sch i brd.rar

[Marek2115]

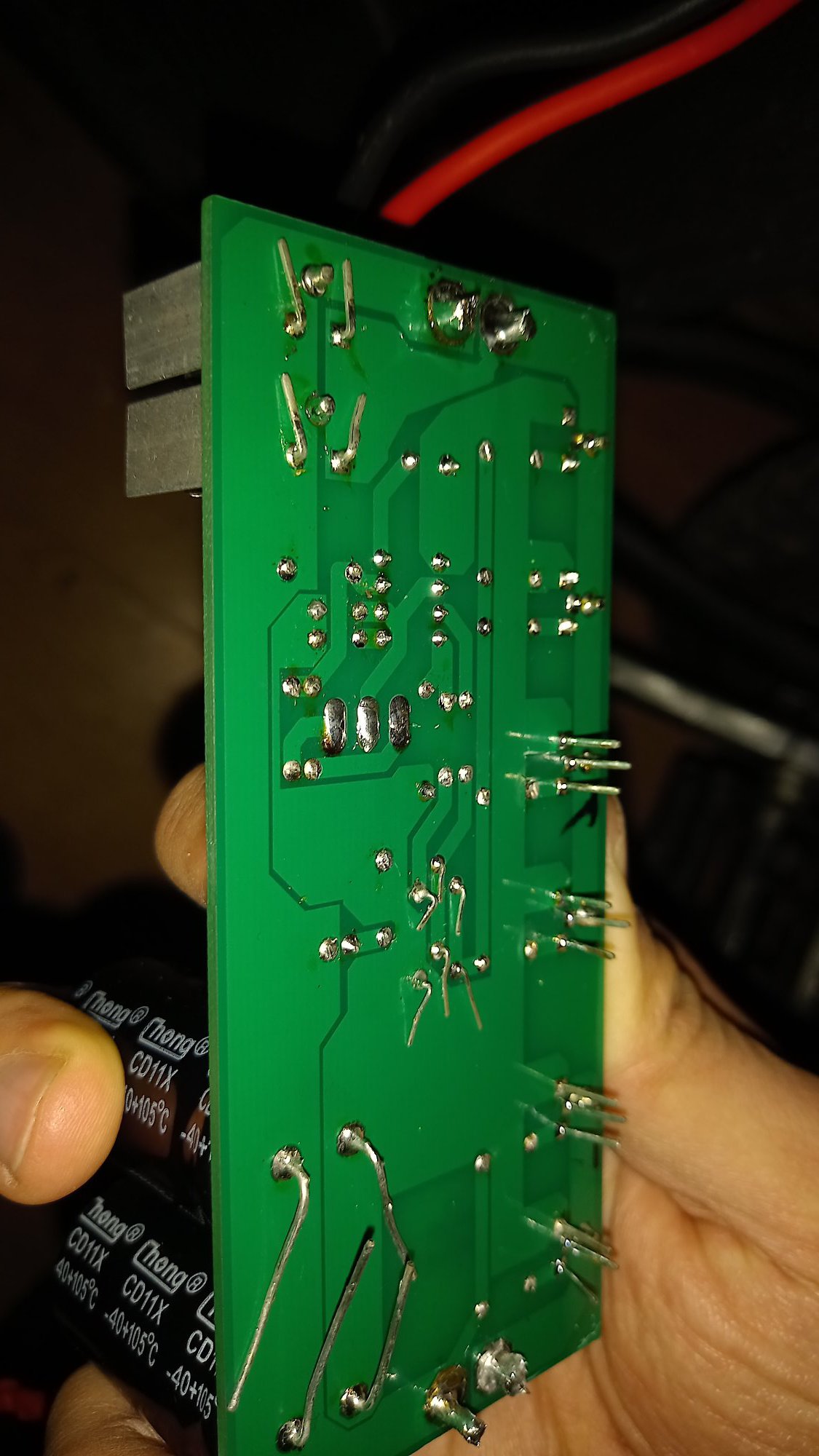

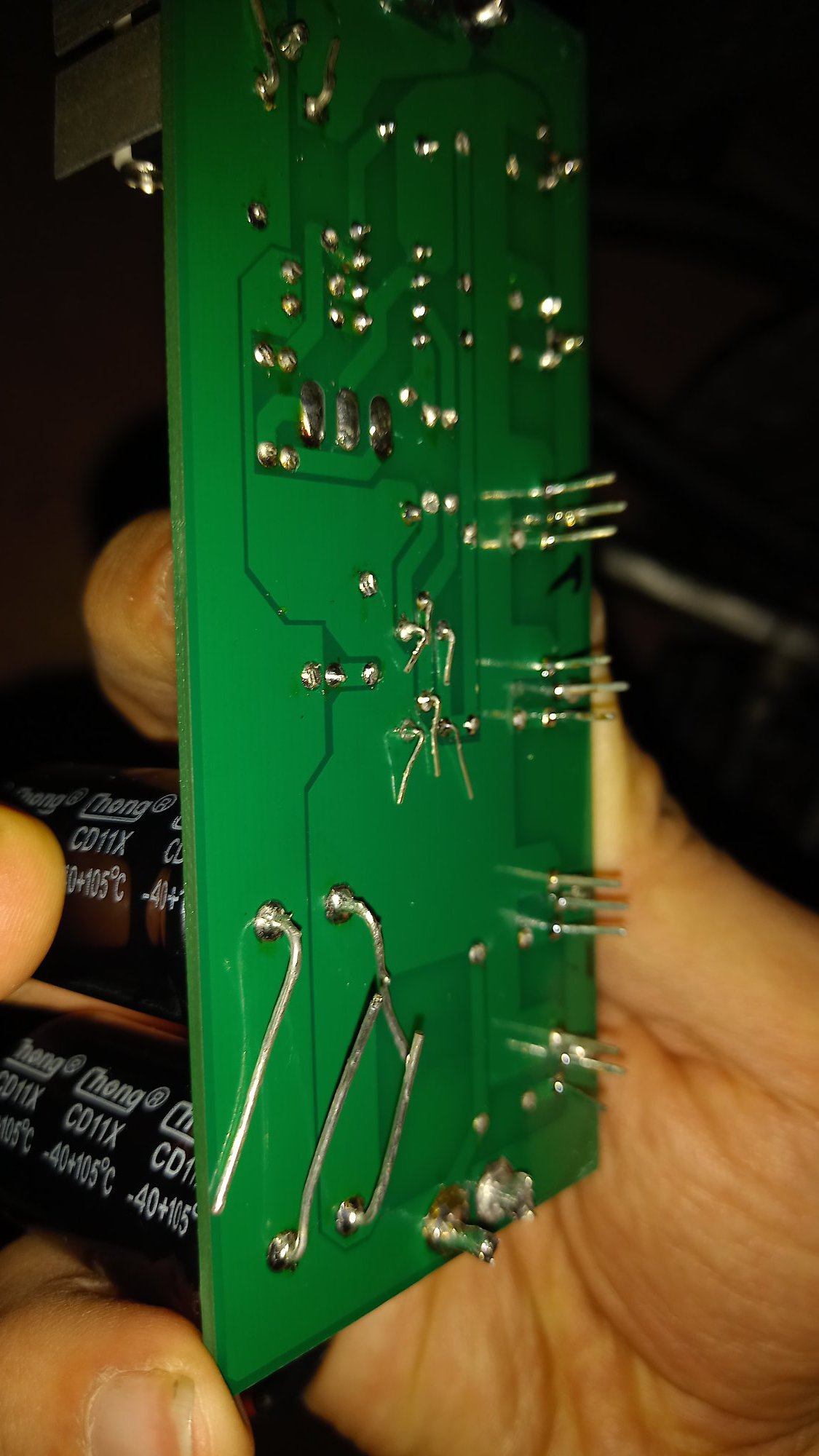

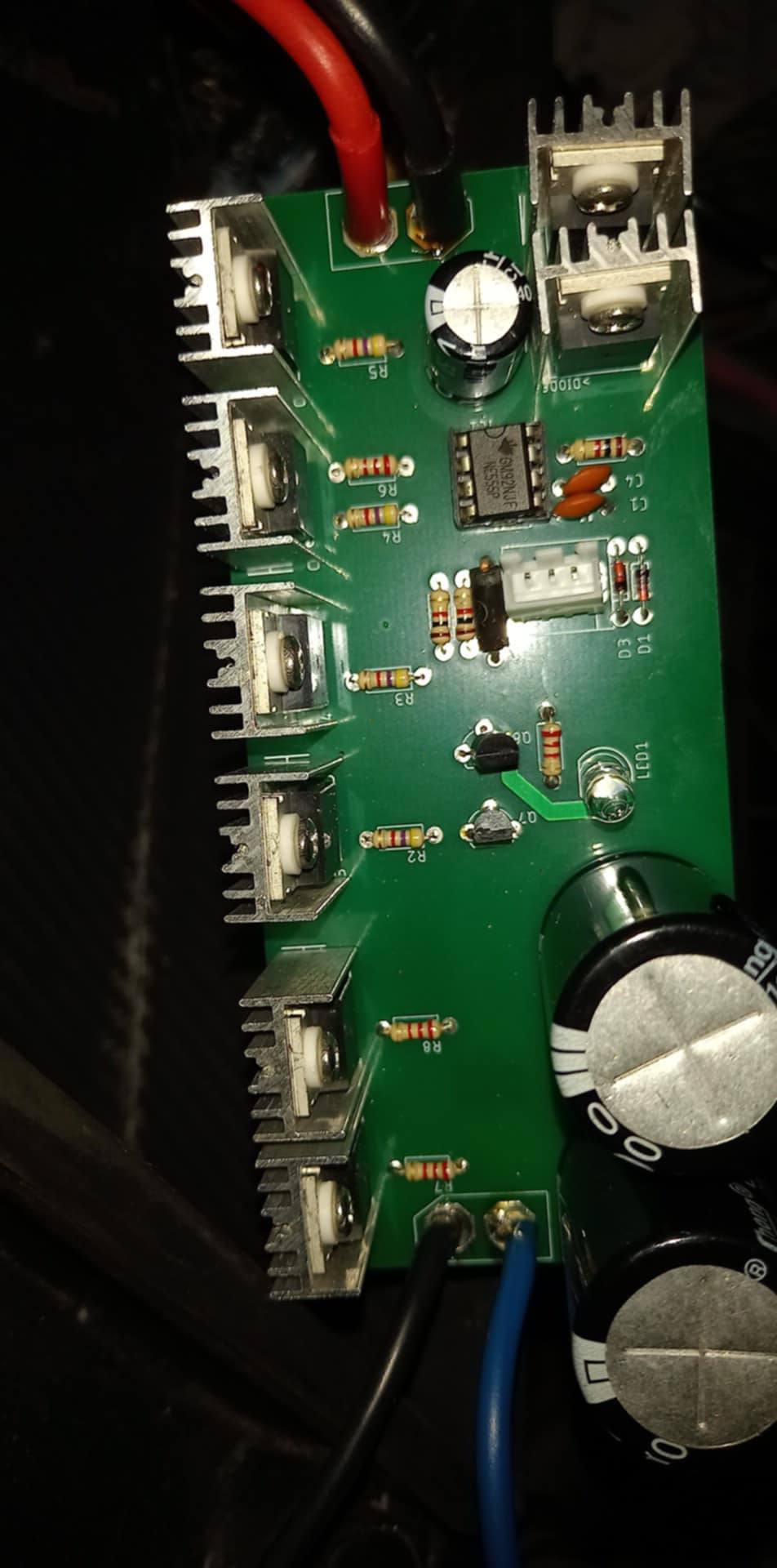

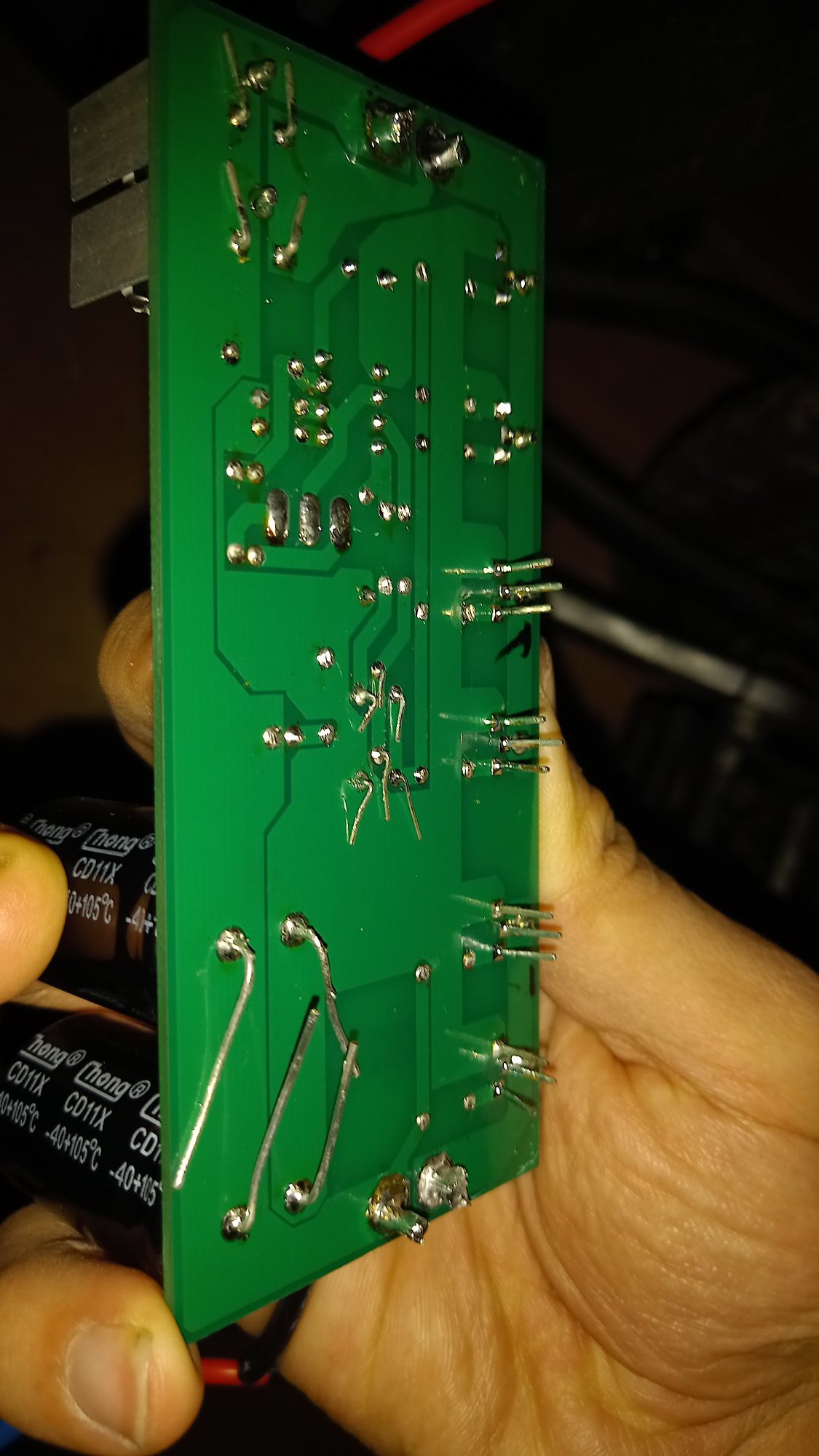

Płytka od spodu

[Marek2115]

Co by się stało jak bym zwarl nóżki kondensatora c4 lub c5 to są te da największe 4700 uf

Bo jak Sprawdziłem nie ładują się normalnie jak podloczysz kondensator do prądu i spradzisz jego napięcie to coś tam miernik pokaże a tu nic i tak się zastanawiam czy coś sie stanie jak nóżki kondensatora

plus i minus złącze?

Sprawdziłem że na dioda led miernikem jak stykam

-(minus)diody

i druga sada(miernika) plusa przy kłamie(główne zlacze bateri) płytki to pokazuje napięcie baterii(26.6v)

Sprawdziłem te diody(prostownicze) co są na końcu przy silniku tym samym sposobem sonda do klemy płytki +(plusowa klema) i druga sonda do nóżki i multimetr pokazał napięcie bateri



CZY POTRZEBNE SA 2 DIODY PROSTOWNICZE?



Sprawdziłem wszystkie mosfety lecąc od lewej od strony bateri sprawdzałem mosfety miernikiem na piszczenie nuzka lewa ta od bateri to będzie G środkowa nuzka to D a prawa od silnika to S pierwsze dwa mosfety powiecmy mają sondę nazwana "-"

podloczona do "D" druga sonda nazwana jest "+" podloczona jest do "G" miernik nie piszczy lecz pokazuje wynik pona 600 (615-620-630)

3 mosfet od bateri pikała na wszystkie możliwe kombinacie "d" z "g" i "s" oraz "s" z "g"

4,5,6 mosfety miały to samo nie zależnie czy tu("D") czy tam("G") sonda ujemną czy dodatnia (D -/+ G -/+ ) piszczało i nic więcej

Edytowano 26 listopada przez Marek2115

[jand]

Tranzystorów nie można łączyć równolegle w taki sposób. Trzeba wstawić w źródle każdego niewielki opornik wyrównawczy, gdyż każdy egzemplarz tranzystora ma nieco inną charakterystykę. Ten, który ma najmniejszą oporność w stanie przewodzenia przejmie prąd pozostałych i się spali.

Pozostawienie tak długich, nieobciętych końcówek elementów po ich zalutowaniu jest proszeniem się o kłopoty.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Marek2115]

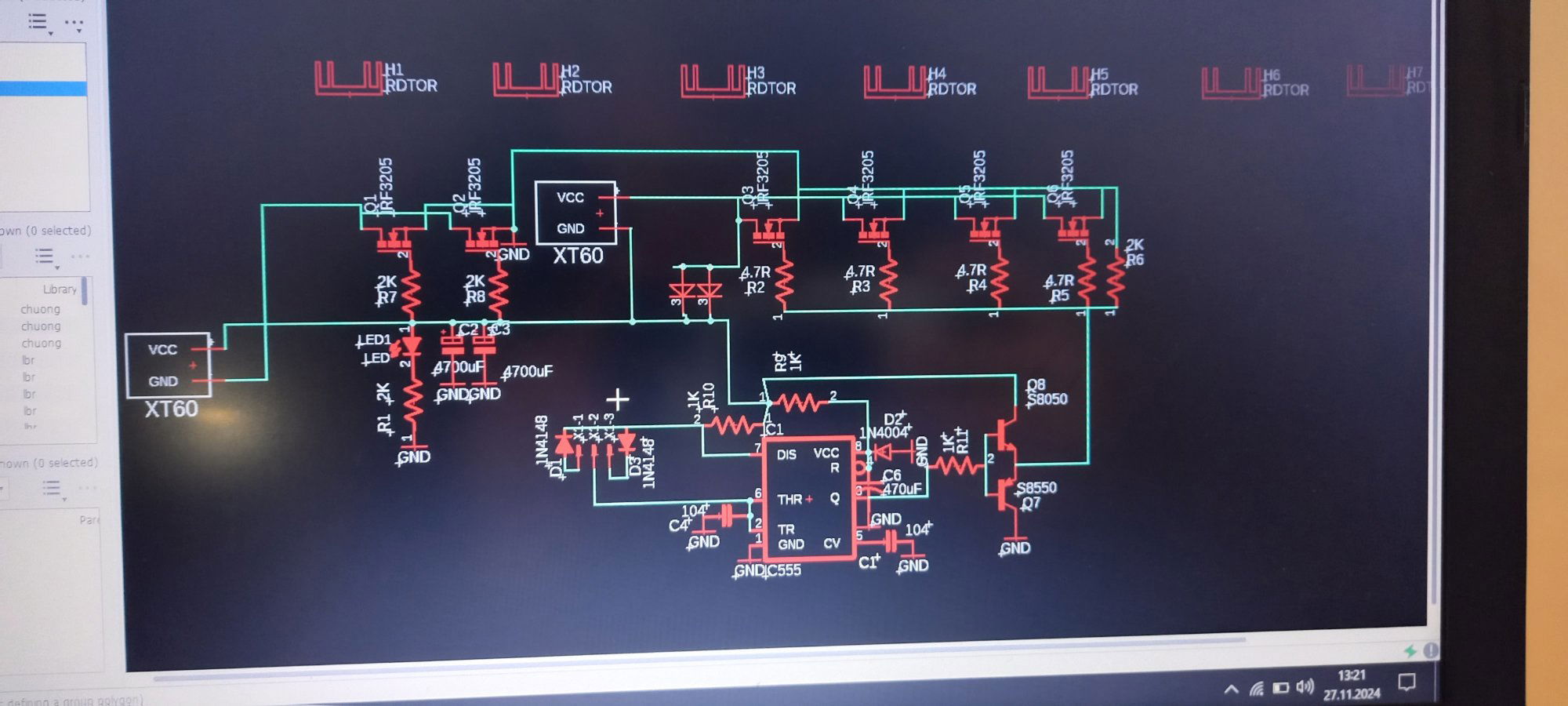

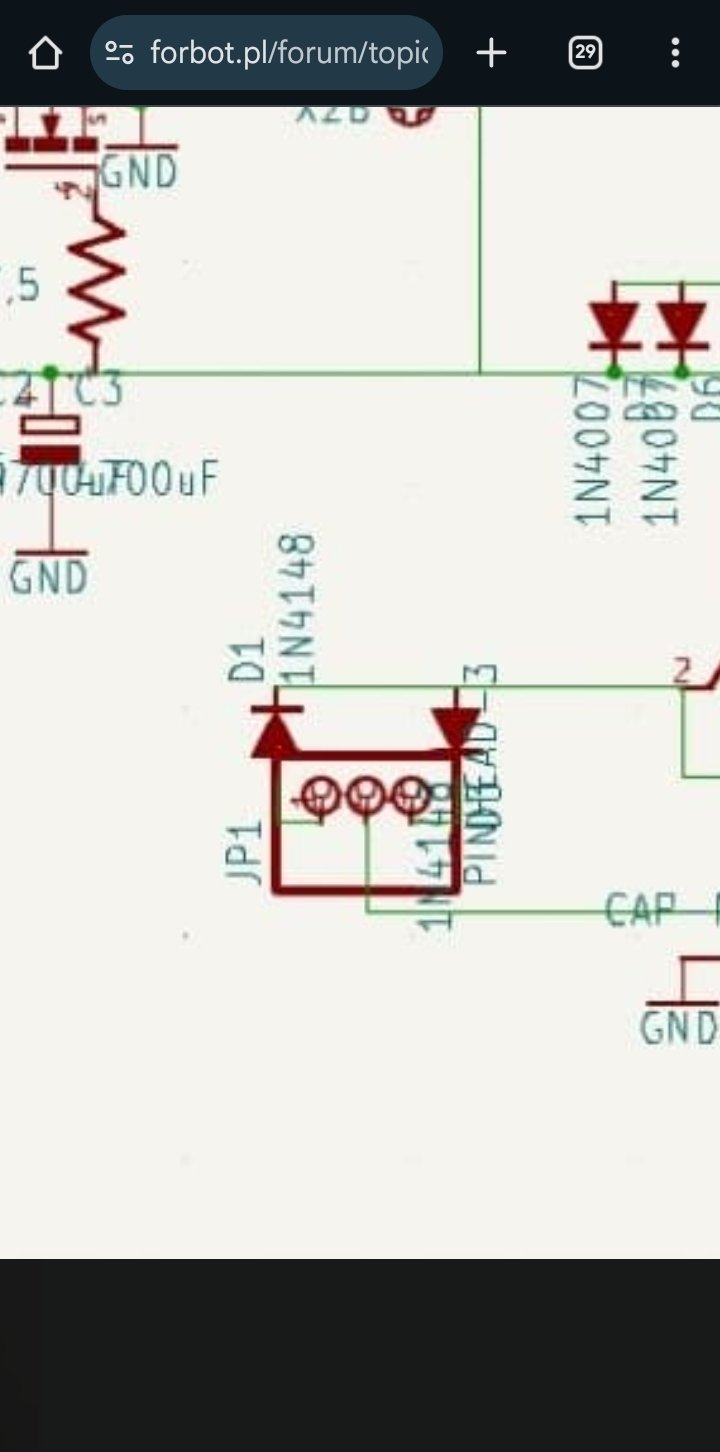

To jest prawidłowy schemat przepraszam

[Christophorus]

20 godzin temu, Marek2115 napisał:

Co by się stało jak bym zwarl nóżki kondensatora c4 lub c5 to są te da największe 4700 uf

Spowodujesz zwarcie elektryczne, które przy energii zgromadzonej w tych kondensatorach i dużej pojemności akumulatora spowodować uszkodzenia - przepalenia elementów, ścieżek, wyprowadzeń tych kondensatorów i przewodów. Jakiś odprysk topiącego się metalu np. z wyprowadzenia kondensatora może uszkodzić oko lub poparzyć twarz.



20 godzin temu, Marek2115 napisał:

CZY POTRZEBNE SA 2 DIODY PROSTOWNICZE?

Wystarczy zapewne jedna dioda, ale o większym prądzie przewodzenia. Tutaj połączono zapewne równolegle dwie diody dla zwiększenia tego prądu.

Tutaj można poczytać o równoległym łączeniu tranzystorów mosfet.

[Marek2115]

Nie pierwszy raz mi się tak dzieję że mam złożony układ podłączam i znów coś nie działa i nie wiem ci jest z tym układem nie chce ciągle wymieniać konponetow

[Marek2115]

Pytanie czy mógłbyś mi pomóc przeprojektować układ plytki

[jand]

Co jest podawane na złącze X1 (te z lewej strony)?

Do czego służą tranzystory Q1 i Q2?

Na które złącze jest wyprowadzona masa (GND) całego układu ?

[Marek2115]

19 minut temu, jand napisał:

Co jest podawane na złącze X1 (te z lewej strony)?

Na ty złącze X1A idzie plus silnika

X1B minus silnika

X2A plus zasilanie

X2B minus zasilanie

25 minut temu, jand napisał:

Do czego służą tranzystory Q1 i Q2?

Do zabezpieczenia przeciwko odwotną polaryzacja

27 minut temu, jand napisał:

Na które złącze jest wyprowadzona masa (GND) całego układu ?

To jest układ pwm do którego podłączam akumulator X2A,X2B regulując potencjometrem na "jp1"

co nadaje prad na X1A,X1B które przewodami idzie do silnika

To prawdopodobnie minus idzie do baterii



[jand]

Obawiam się, że zamieniłeś miejscami baterię z silnikiem.

22 minuty temu, Marek2115 napisał:

To prawdopodobnie minus idzie do baterii

To sam nie wiesz jak masz połączone we własnym układzie?

[jand]

32 minuty temu, Marek2115 napisał:

Do zabezpieczenia przeciwko odwotną polaryzacja

To trzeba użyć tranzystorów z kanałem P.

[Marek2115]

Dobrze dziękuję

[jand]

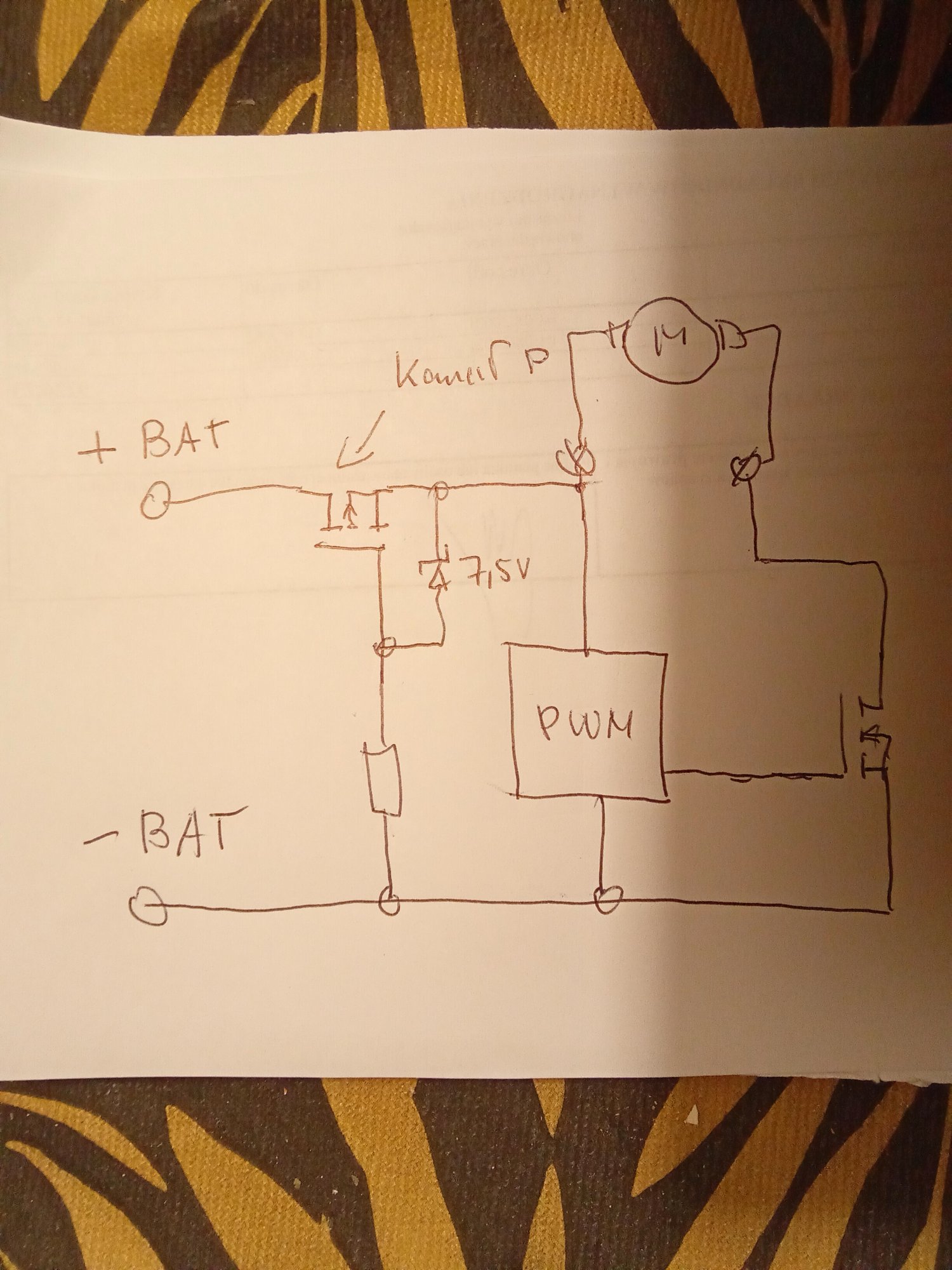

W ogólnym zarysie tak to powinno wyglądać:







Edytowano 29 listopada przez jand

[Marek2115]

https://filmy.elektroda.pl/72_1732892305.mp4

Udało się tylko coś sie chyba zpalilo bo dymek poleciał
