Projekt układu kondycjonowania sygnału dla czujnika LM35DZ - wskazówki i pomoc


Wawrzuch

Pomocna odpowiedź

Witam
Mam wykonać projekt czujnika na studia. Niestety nie do końca ogarniam takich rzeczy więc liczę że mi pomożecie.
Mam do zrobienia propozycję układu kondycjonowania sygnału wyjściowego z czujnika
charakterystykę przetwarzania sygnału wyjściowego czujnika na napięcie wyjściowe modułu sensorowego - czułość
charakterystykę przetwarzania napięcia na dana wielkość fizyczną - funkcja oraz uzasadnienie wyboru tej funkcji.
uzyskanie dopasowania zakresu zmian napięcia wyjściowego (0-5)V do złożonego zakresu zmian zaproponowanego do detekcji parametru fizycznego.

Czujnik na którym mam pracować to:
Czujnik temperatury LM35DZ NS - analogowy THT
https://botland.com.pl/czujniki-temperatury/3...OUaZiU5SdtCEtu-XM-NjOyCUX5VbWRyBoCH5EQAvD_BwE
Schemat który używam w TINA TI jest zaczerpnięty z
https://www.ti.com/lit/an/sloa204/sloa204.pdf...NYx5X56V9PhoCSd4QAvD_BwE%26gclsrc%3Daw.ds
W tym programie muszę zrobić projekt a niestety będę go używać 1 raz więc wskazówki co mam w nim dokładnie zrobić będą mile widziane.
Jeśli polecacie zrobić to na innym czujniku aby było łatwiej chętnie przyjmę propozycje jednak musi być to czujnik temperatury

Link do komentarza
Share on other sites

@Wawrzuch witam na forum, chyba złe linki Ci się skopiowały? Temat brzmi jak jakaś praca domowa. Nie mamy tu w zwyczaju rozwiązywać takich zadań, ale jeśli zadasz jakieś konkretne pytania i powiesz na czym dokładnie utknąłeś to jest duża szansa, że ktoś chętnie wytłumaczy 😉

  • Lubię! 1
Link do komentarza
Share on other sites

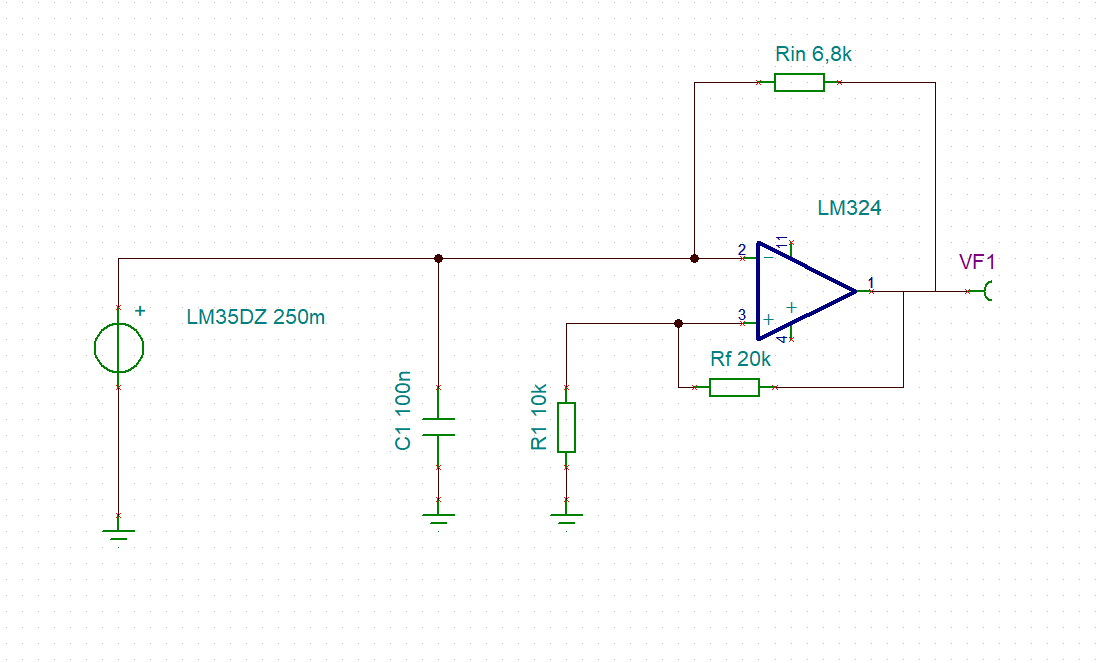

Posiadam taki układ:

Sygnał na wyjściu który daje jest w zakresie 0-2V, zakres temperatury który obsługuje to -55 -> 150 C. Niestety nie wiem jak mam przerobić układ lub co muszę dodać aby osiągnąć zakres napięcia na wyjściu 0-5V. Z tym mam największy problem



Link do komentarza
Share on other sites

To nie tak.

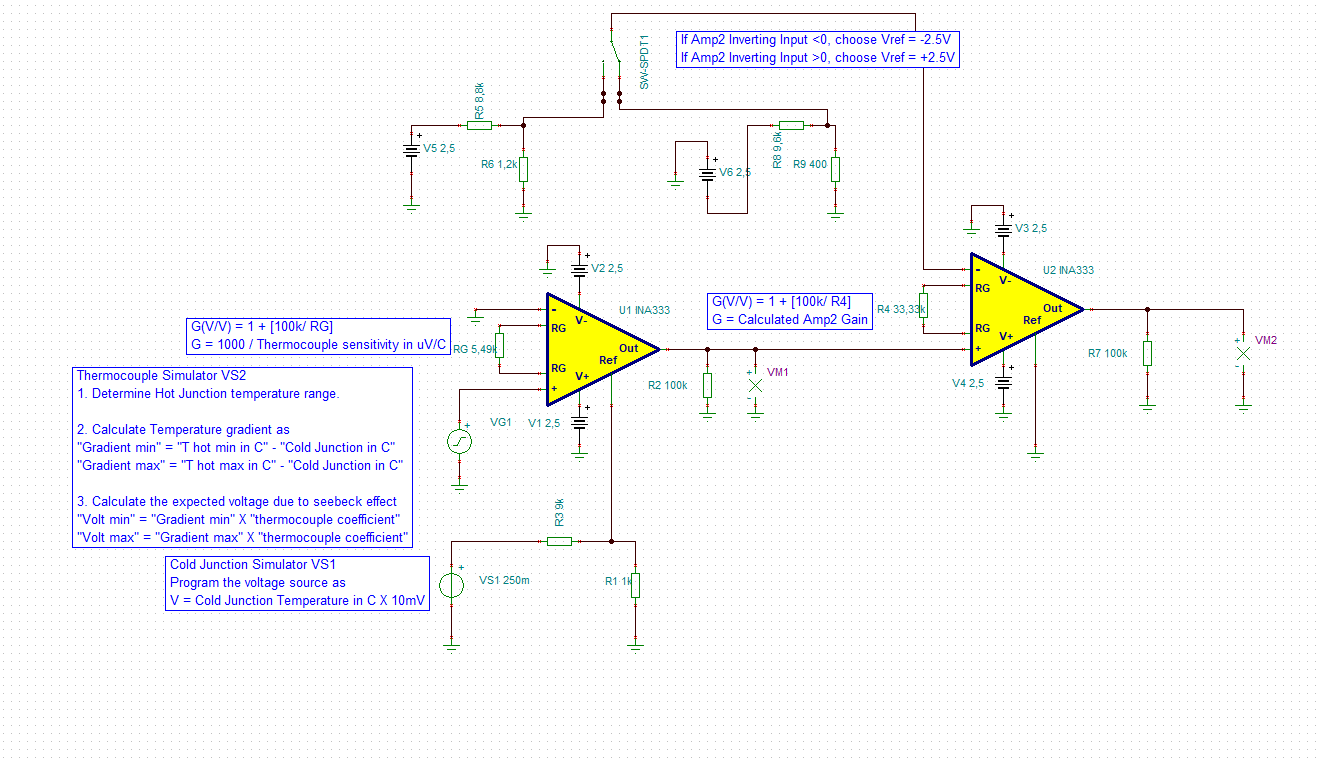

Przedstawiony układ służy do obsługi termopary, zawiera kompensację złącza zimnego i inne takie. Natomiast LM35 jest układem scalonym, na którego wyjściu mamy napięcie proporcjonalne do temperatury. Jeśli jest zbyt małe, to zastosuj wzmacniacz operacyjny.

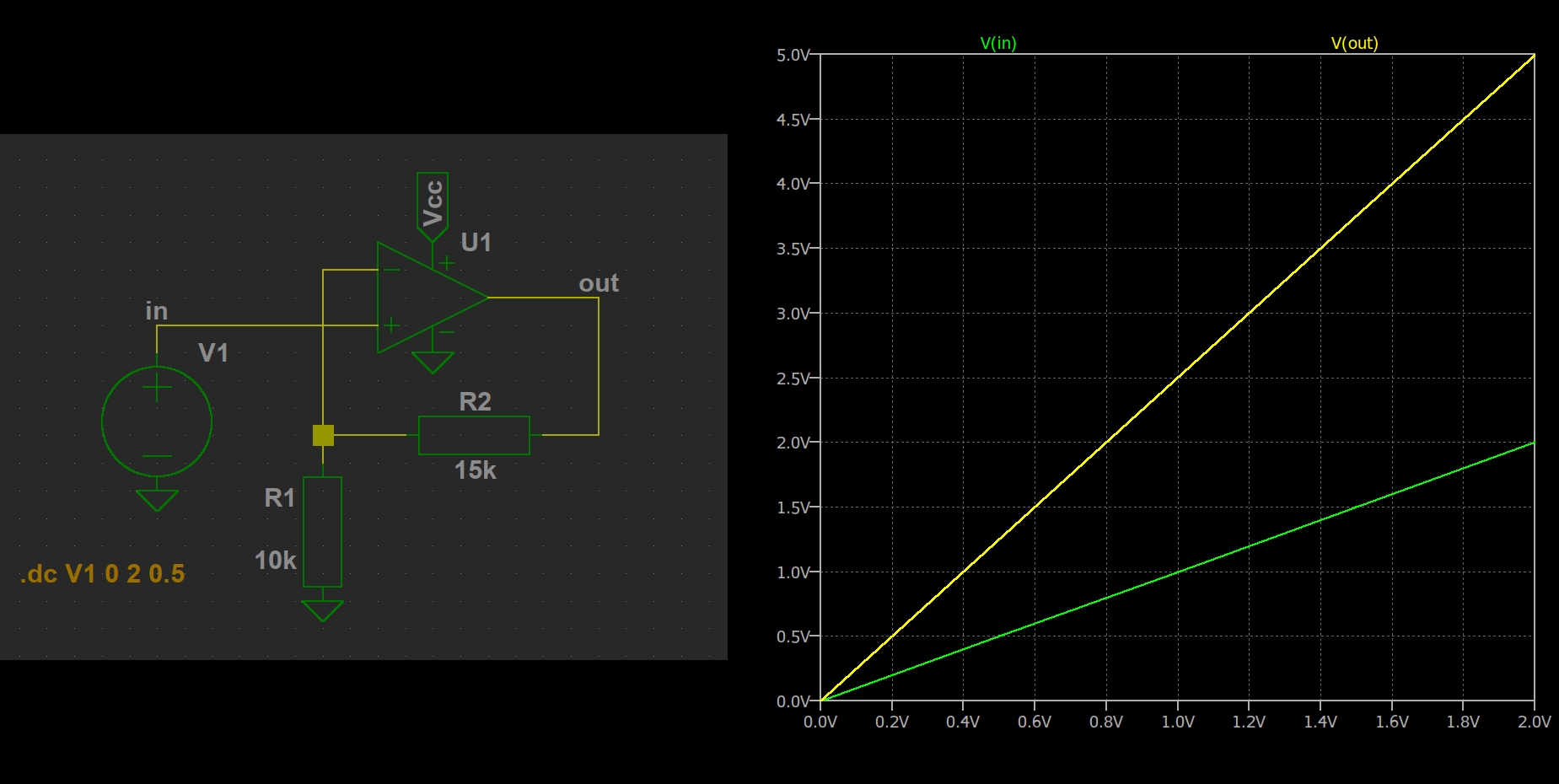

Na przykład coś takiego

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

28 minut temu, Wawrzuch napisał:

ale nie znam tego programu

Ja też nie - jednak skoro jest Ci potrzebny do pracy, to trochę musisz go poznać.

Zwykle takie programy mają gotowy bloczek "wzmacniacz operacyjny", więc go użyj. Konkretny typ wzmacniacza nie ma w tym przypadku większego znaczenia.

Link do komentarza
Share on other sites

33 minuty temu, Wawrzuch napisał:

zdecydowanie mam coś źle

Bo wprowadziłeś dodatnie sprzężenie zwrotne. Usuń opornik 6,8k i zamień miejscami wejścia odwracające i nieodwracające (tak, jak to jest w przykładzie do którego link podałem).

Edytowano przez jand
Link do komentarza
Share on other sites

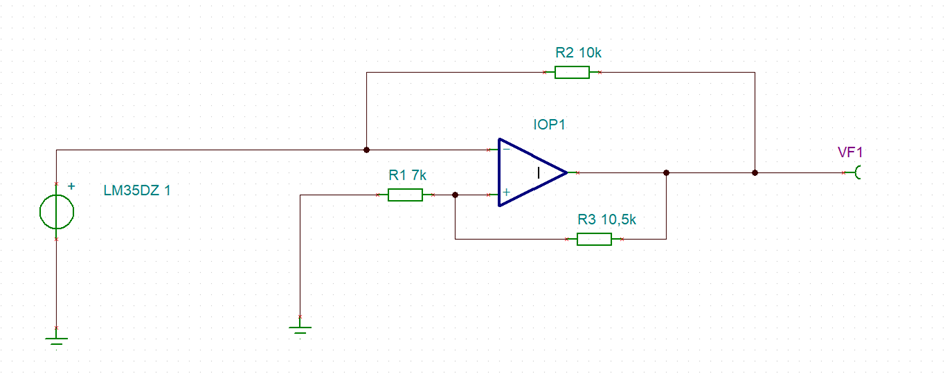

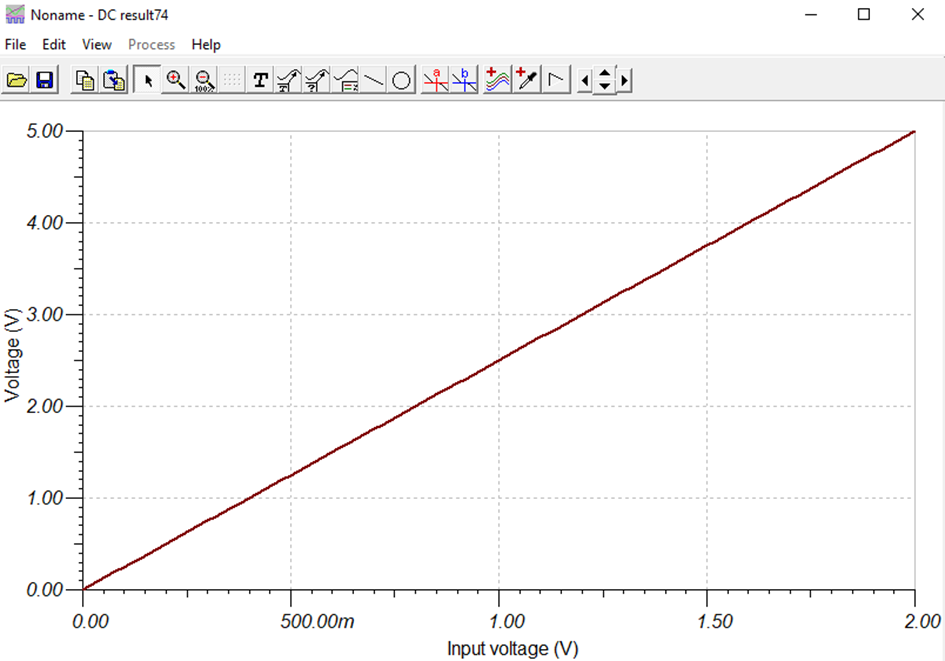

W tym układzie wzmocnienie zależy od oporności wewnętrznej LM35, której karta katalogowa nie określa. Oczywiście program symulujący jakąś wartość zakłada. Dlatego musiałeś doświadczalnie dobrać R1 i R3 ( nie wynikają one z obliczeń), by otrzymać wzmocnienie równe 2.5.
