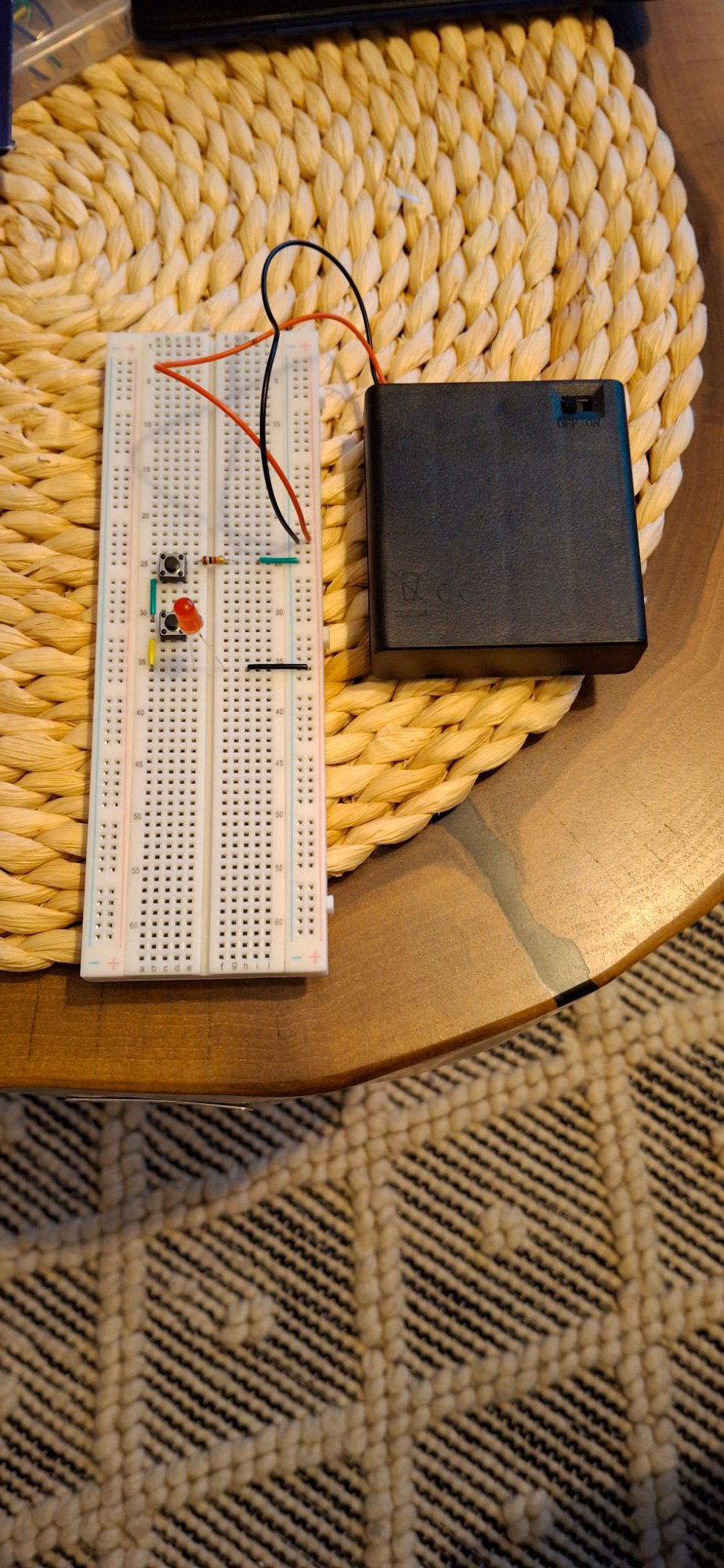

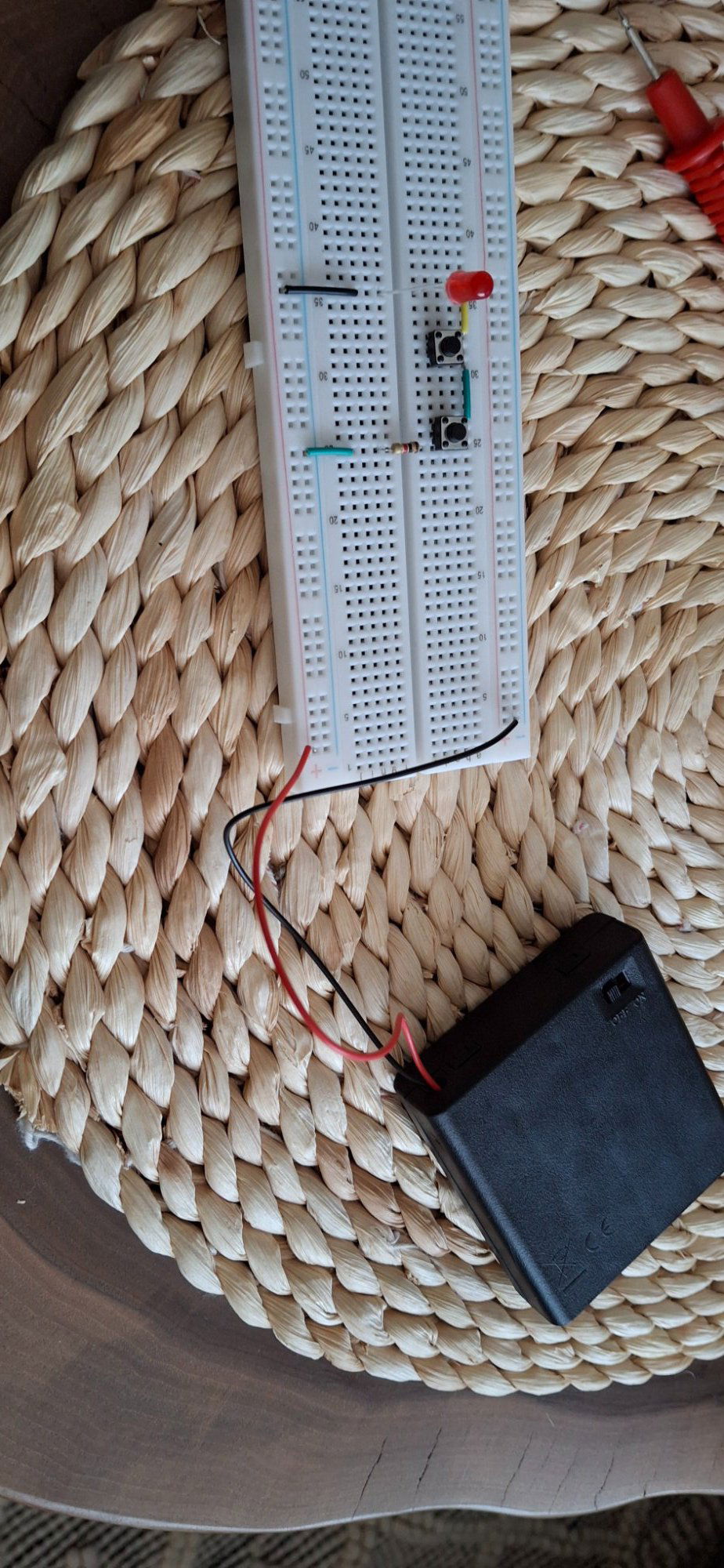

@Janekzory witam na forum 🙂 Na zdjęciu nie widać, całej płytki stykowej, więc zapytam - czy masz połączone górne i dolne szyny zasilania płytki stykowej? Zielony przewód od rezystora wpinasz do niebieskiej szyny zasilania na dole płytki, a bateria jest połączona z górną.

Link do komentarza
Share on other sites

@Janekzory teraz wygląda już dobrze 🙂 Jeśli przy włączonym zasilaniu (na zdjęciu jest wyłączone) dioda nie świeci, gdy wciśnięte są oba przyciski to warto sprawdzić czy dioda jest włączona w odpowiednim kierunku (nóżka przy ściętej ściance do masy).

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

dzień dobry,

dziękuję bardzo za pomoc - po zmianie kierunku diody układ zaczął działać.

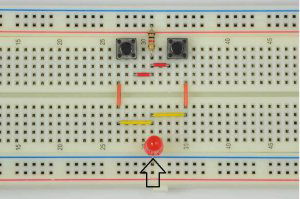

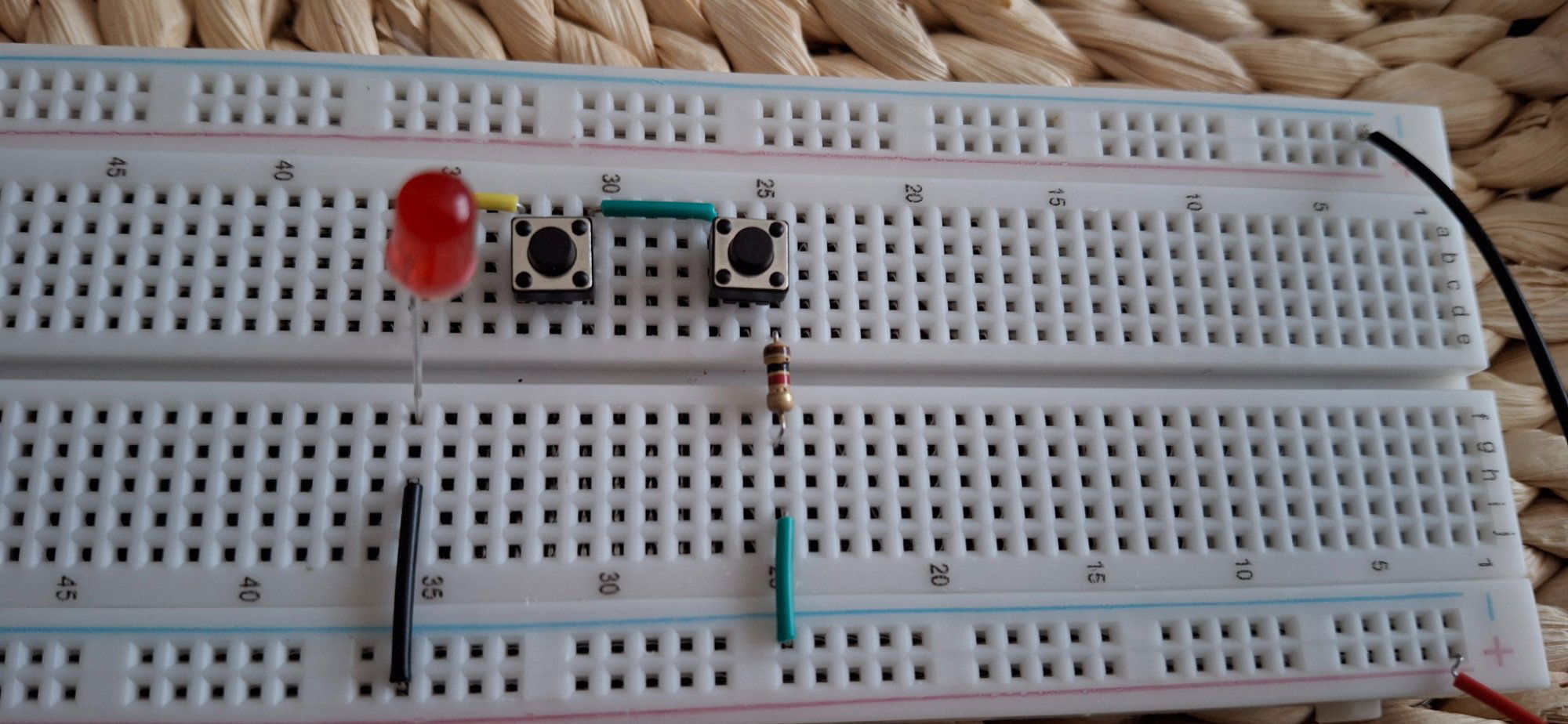

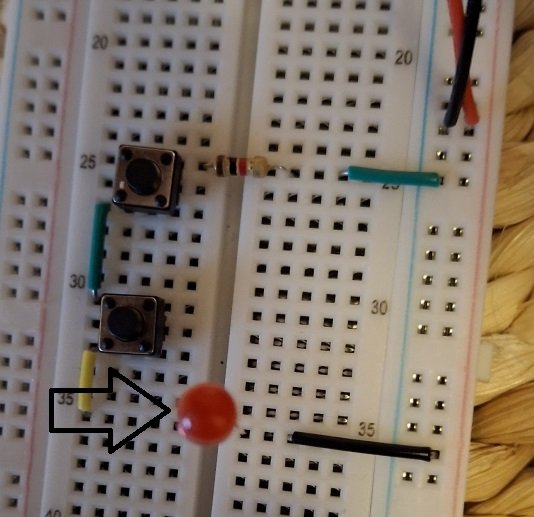

Sugerowałem się kierunkiem diody ze zdjęcia umieszczonego na kursie technika cyfrowa- zdjęcie kurs.jpg natomiast po zmianie kierunku - układ rzeczywisty.jpg zaczął działać.

Pozdrawiam

Janek


układ rzeczywisty.jpg

Link do komentarza
Share on other sites

11 godzin temu, Janekzory napisał:

dzień dobry,

dziękuję bardzo za pomoc - po zmianie kierunku diody układ zaczął działać.

Sugerowałem się kierunkiem diody ze zdjęcia umieszczonego na kursie technika cyfrowa- zdjęcie kurs.jpg natomiast po zmianie kierunku - układ rzeczywisty.jpg zaczął działać.

Pozdrawiam

Janek


układ rzeczywisty.jpg

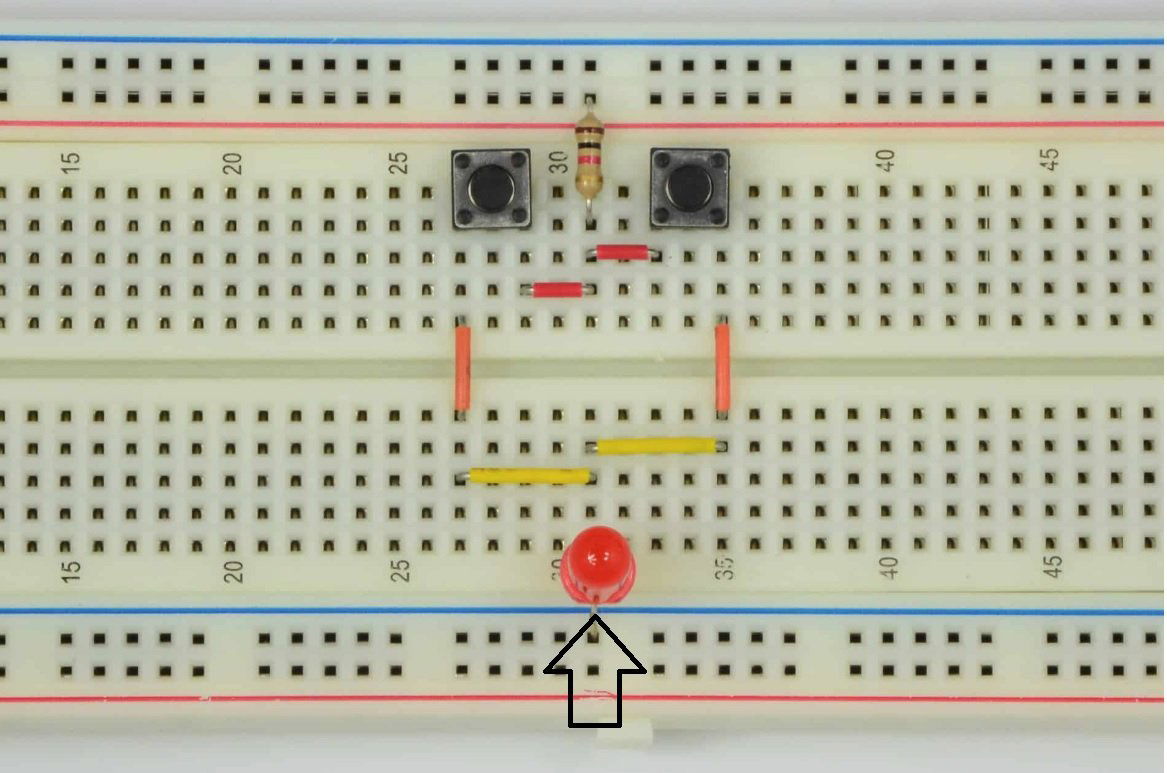

A, bo widzisz, jakbyś się przyjrzał bliżej tym płytkim, to swoją miałeś jakby „do góry nogami” można to zauważyć na podstawie ułożenia szyn zasilania. Na zdjęciu z kursu widać, że dioda jest podłączona płaską stroną do minusa, a ty najpierw podłączyłeś ją do plusa przez wyżej wspomniane odwrócenie płytki. Warto uważać na te linie przy montażu. Jak coś nie działa to sprawdzaj ze schematem a nie zdjęciem.

  • Lubię! 1
Link do komentarza
Share on other sites

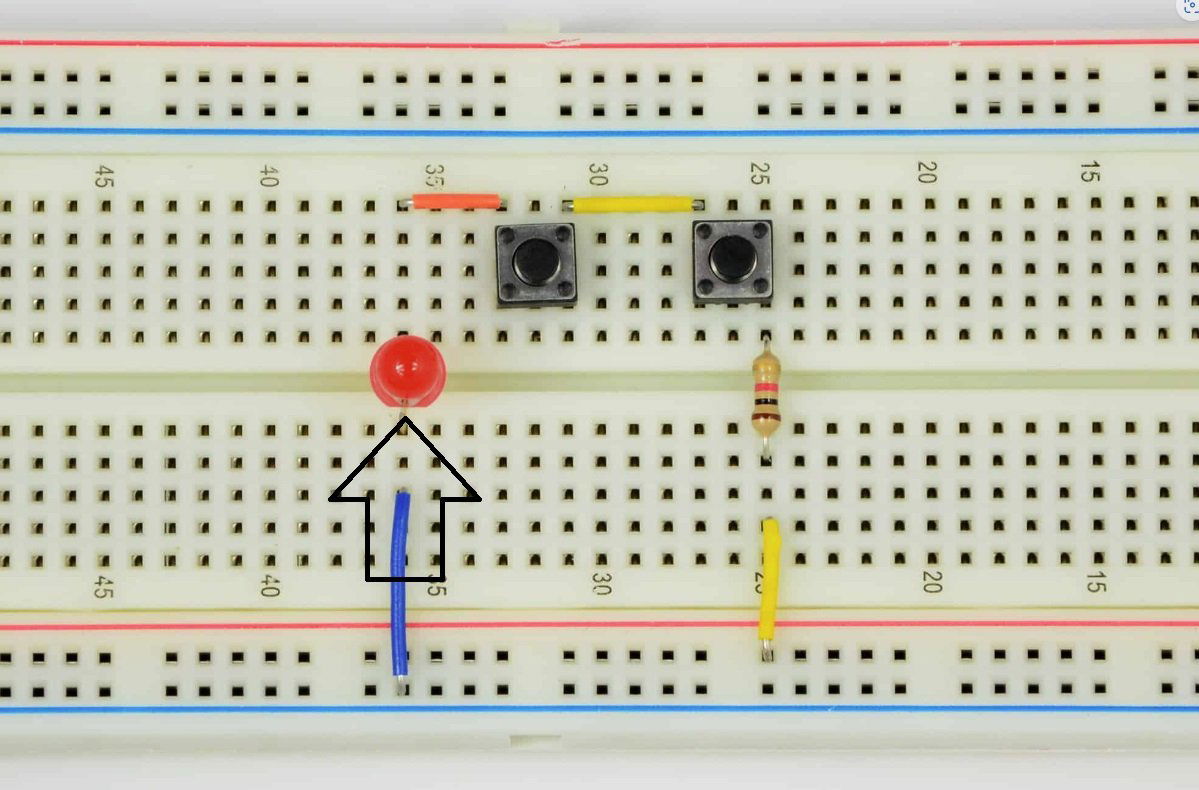

@Janekzory potwierdzam to co zostało napisane wyżej - tj. na zdjęciu z kursu płytka jest obrócona po prostu o 180 stopni 🙂 Najważniejsze, aby analizować jak i gdzie poprowadzone są konkretne połączenia. Raczej nie warto odtwarzać układów 1:1 ze zdjęć, bo wtedy trudniej się nauczyć. W razie dalszych problemów przypominam o poniższych dwóch artykułach:

  • Lubię! 1
Link do komentarza
Share on other sites

Diody LED były i są produkowane w różnych obudowach i posiadają różne sposoby oznaczania biegunowości. Jedne mają nierówne wyprowadzenia (podobnie jak "elektrolity"). Dłuższa noga oznacza plus a krótsza minus. Zawsze też można je sprawdzić metodą odwrócenia ale tylko z szeregowym rezystorem. Podłączenie diody bez tego rezystora natychmiast może ją uszkodzić.
