Sprawdzenie poprawności płytki PCB dla silnika krokowego z przetwornicą obniżającą napięcie


Pomocna odpowiedź

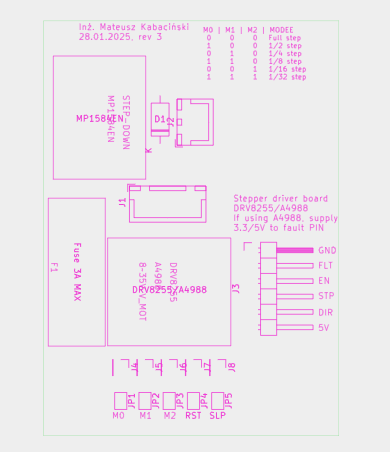

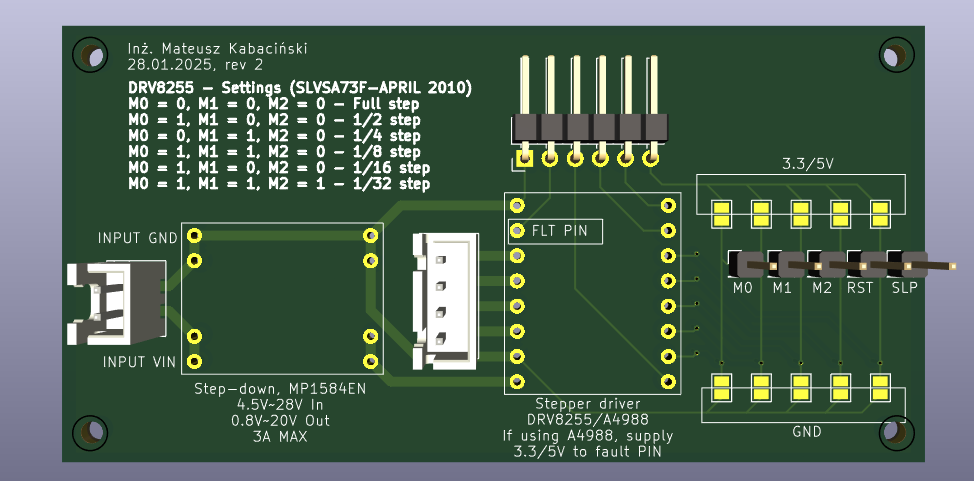

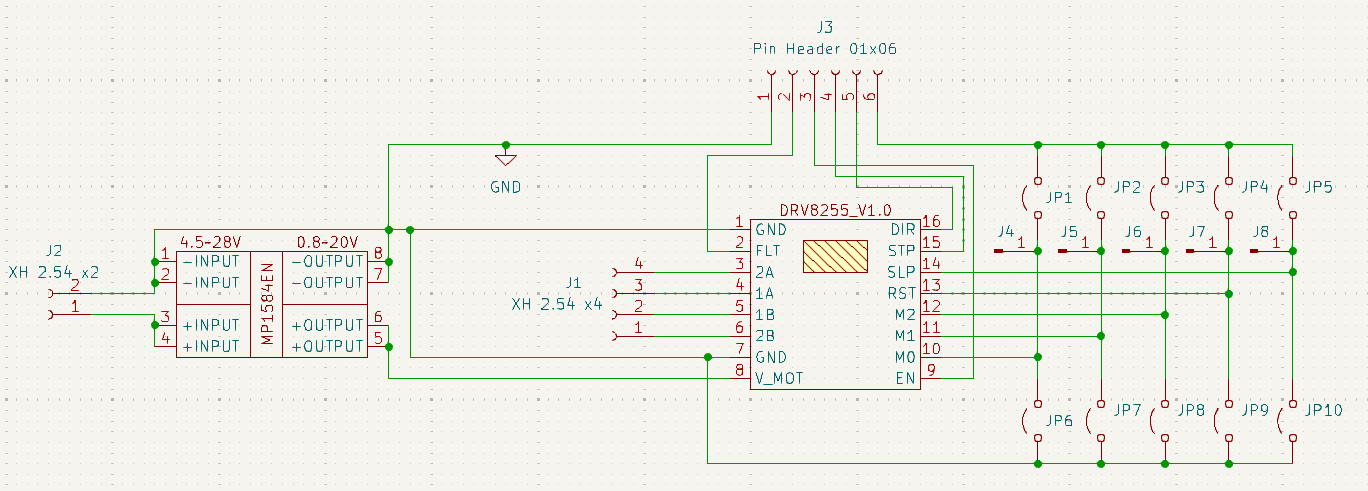

Cześć wszystkim, to moja pierwsza przygoda z projektowaniem płytki PCB. Czy możecie rzucić okiem, czy model wygląda w miarę poprawnie?




DRC krzyczy tylko o nakładających się liniach na soldermasce z oznaczeniami komponentów, czego nie będzie na płytce, i jednej uciętej linii w miejscu gdzie jest otwór montażowy. Linki do poszczególnych elementów:

Przetwornica step-down: https://pl.aliexpress.com/item/1005005870392716.html?spm=a2g0o.order_list.order_list_main.17.1c531c24zOwn9d&gatewayAdapt=glo2pol

Sterowniki do silnika: https://pl.aliexpress.com/item/1005006199405206.html?spm=a2g0o.order_list.order_list_main.56.1c531c24sBLCat&gatewayAdapt=glo2pol

Najważniejsze pytanie - jak w miarę szybko i dokładnie policzyć odległości między pinami? Mierzyłem to w paincie kopiując piny i dokładając obok aż uzyskałem liczbę odsunięcia, ale kiedyś może taka metoda się zemścić. Skośnoocy koledzy nie udostępniają bardzo często dokładnych rysunków, a dopóki nie ma sie takiego modułu na stanie, własnoręczne zmierzenie jest niemożliwe.

Link do komentarza
Share on other sites

3 godziny temu, DeadGeneratio napisał:

Najważniejsze pytanie - jak w miarę szybko i dokładnie policzyć odległości między pinami? Mierzyłem to w paincie kopiując piny i dokładając obok aż uzyskałem liczbę odsunięcia, ale kiedyś może taka metoda się zemścić. Skośnoocy koledzy nie udostępniają bardzo często dokładnych rysunków, a dopóki nie ma sie takiego modułu na stanie, własnoręczne zmierzenie jest niemożliwe.

W przeglądarce grafiki Irfan View raster na układzie DRV8255 wynosi 25 pikseli.

A po przerobieniu do PDF-a odl. wynosi 8,8 mm.

P.S. Kicad nie ma jakiegoś narzędzia do pomiaru odległości?

Link do komentarza
Share on other sites

Spróbuj w gimpie, ma miarkę, w mm też. Oczywiście najlepiej wychodzi fotografia z góry, wtedy kadrujesz płytkę, obcinasz tło, skalujesz do podanych wymiarów w mm i można pomierzyć.

Link do komentarza
Share on other sites

Nie sprawdziłem nawet czy KiCAD ma jakiś pomiar odległości. Dopasowanie zdęcia do realnej wielkości brzmi najlepiej z tych opcji, jak będę miał czas upewnię się, że wszystko jest dobrze zmierzone.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

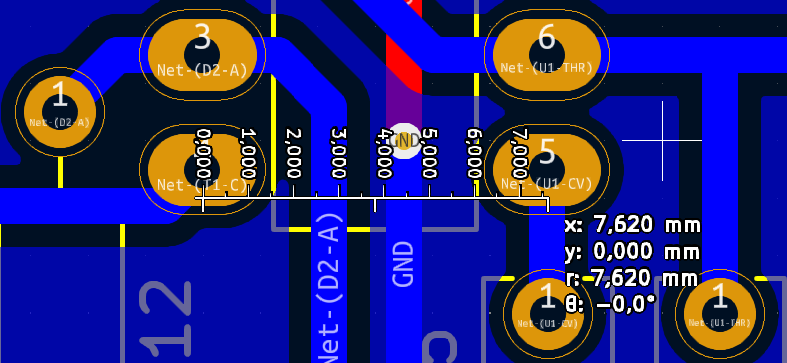

Edytor płytek KiCada posiada narzędzie do mierzenia odległości na płytce. Menu Inspekcja -> Miarka, lub skrót klawiaturowy Ctrl+Shift+M. Narzędzie to mierzy odległość między dwoma punktami, wyświetlając podziałkę z odległością. Efekt działania tego narzędzia widoczny jest na zrzucie ekranu poniżej.


Jednak to narzędzie mierzy odległości między dwoma punktami na projekcie płytki. Gdy w edytorze płytek KiCada wczytamy np. zwykły obrazek (jest taka możliwość) to narzędzie to będzie mierzyło odległości na tym obrazku, ale jego wskazania mogą być zupełnie odmienne od rzeczywistych wymiarów.

Jeśli chcesz ustalić rozstaw pinów modułu DRV8825 to w Internecie można znaleźć wymiary płytki wskazanego modułu 20,3 x 15,2 mm. Wymiary te wynikają z calowego systemu miary i dokładnie powinny wynieść 20,32 x 15,24 mm. Czyli 800 x 600 milsów. Jeśli przyjmiemy, że pola lutownicze goldpinów znajdują się 1,27 mm (50 milsów) od dłuższej krawędzi płytki to od szerokości płytki 15,24 odejmujemy 2x1,27 mm, czyli 2,54 mm - dwa rzędy pól lutowniczych przy dwóch krawędziach płytki. Pozostaje nam więc 12,7 mm (500 milsów) i jest to prawdopodobny rozstaw rzędów pól lutowniczych tego modułu.

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

- dołącz wygenerowany plik Gerbera , to ci powiem co jeszcze jest źle zrobione, przed oddaniem do produkcji.

- co do schematu, łączówka J1 , wyjście na silnik krokowy wg mnie powinna mieć gold pin męski, bez żadnych kluczy instalacyjnych.(jak na moim zdjęciu)

- często nie ma możliwości programowej zmiany kierunku ruchu silnika krokowego, wtedy obracamy łączówkę silnika krokowego i po problemie.

- zworki na sygnałach M0 .. M2 do masy, bym nie dawał, układ ma oporniki 100 KOm podpięte do masy.

- uważaj na przetwornice na układzie 1584 , płytka chyba ma raster metryczny, nie calowy.

- przy DRV8255 uważaj także na szerokość ścieżek, zalecenia mówią o tym aby założyć wartość prądu do 4 A, czyli 2 mm ścieżki.

- dlatego na zasilaniu daje się gniazdo ARK 5.08 mm a nie XH (chyba że XT-60).

- ale jak na pierwszy raz to idziesz w dobrym kierunku.

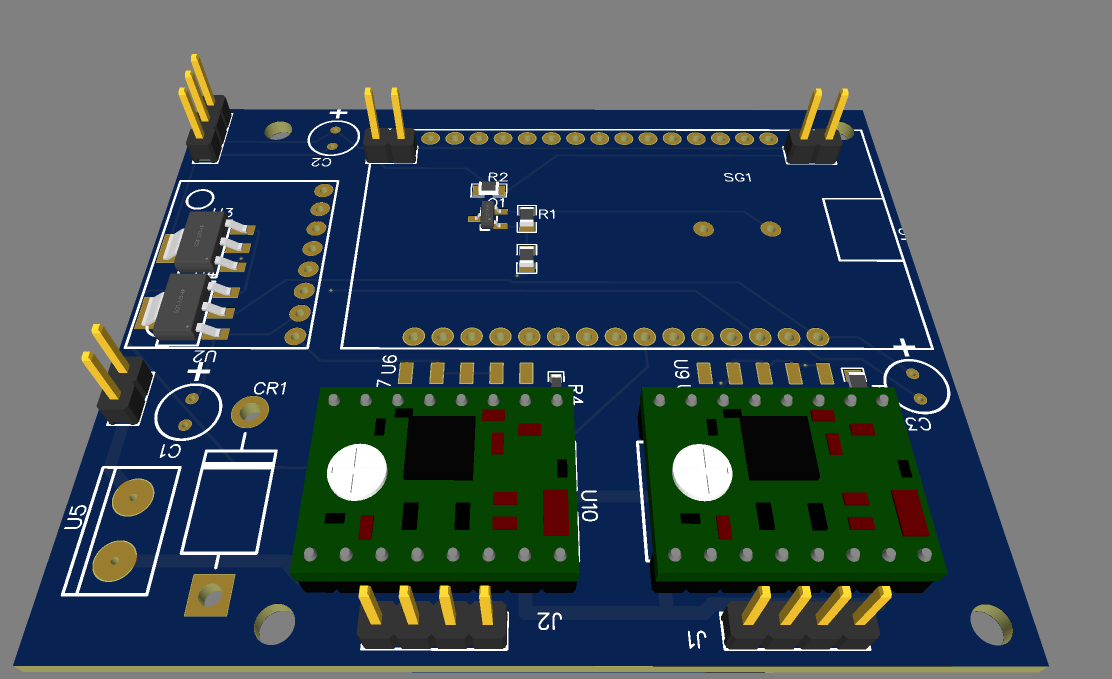

- poniżej moja płytka do robota balansującego w trakcie modelowania PCB.


Edytowano przez 99teki
  • Lubię! 2
Link do komentarza
Share on other sites

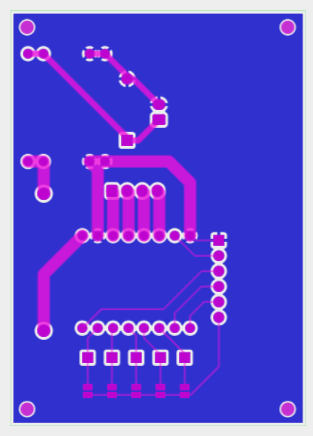

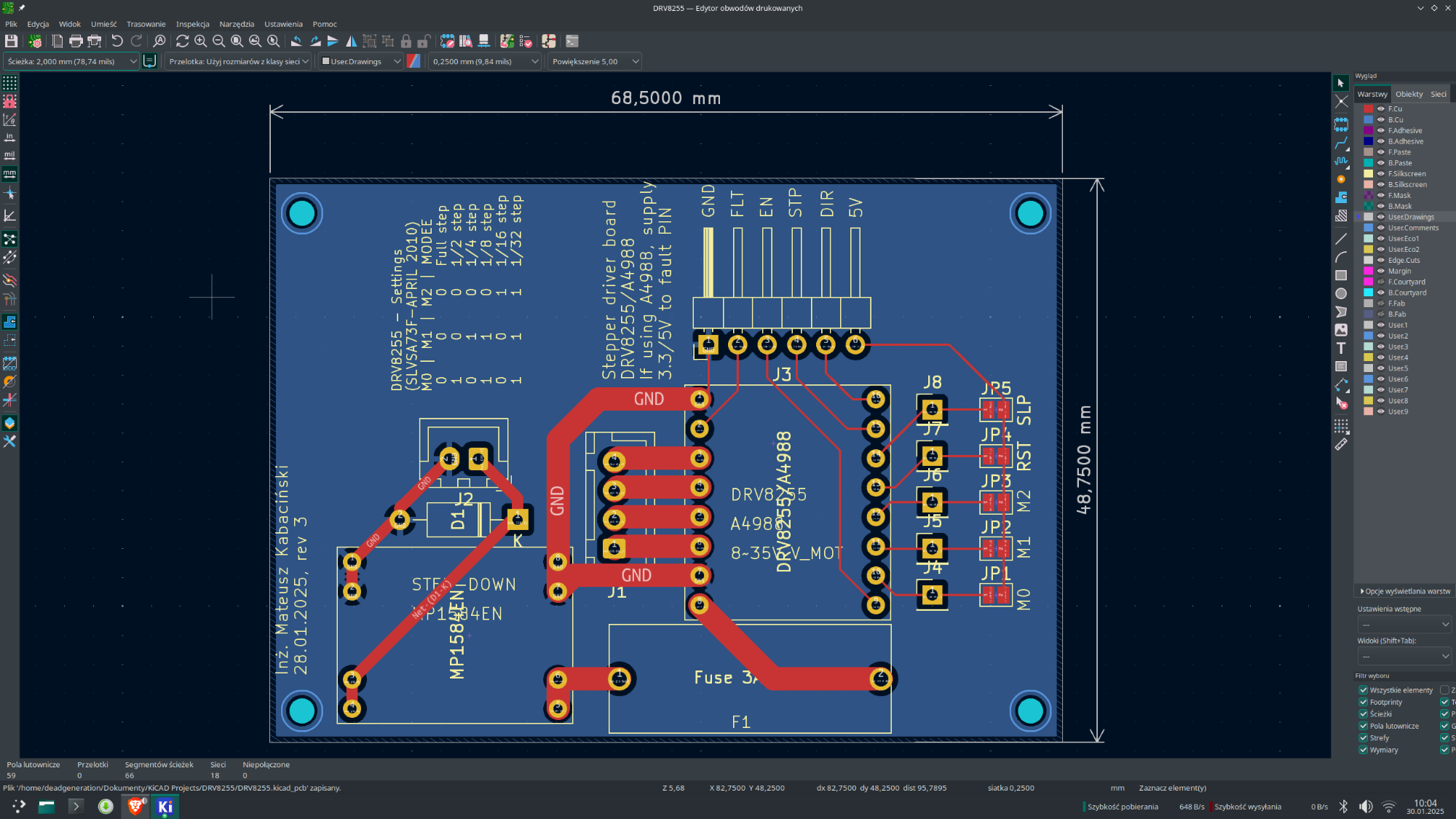

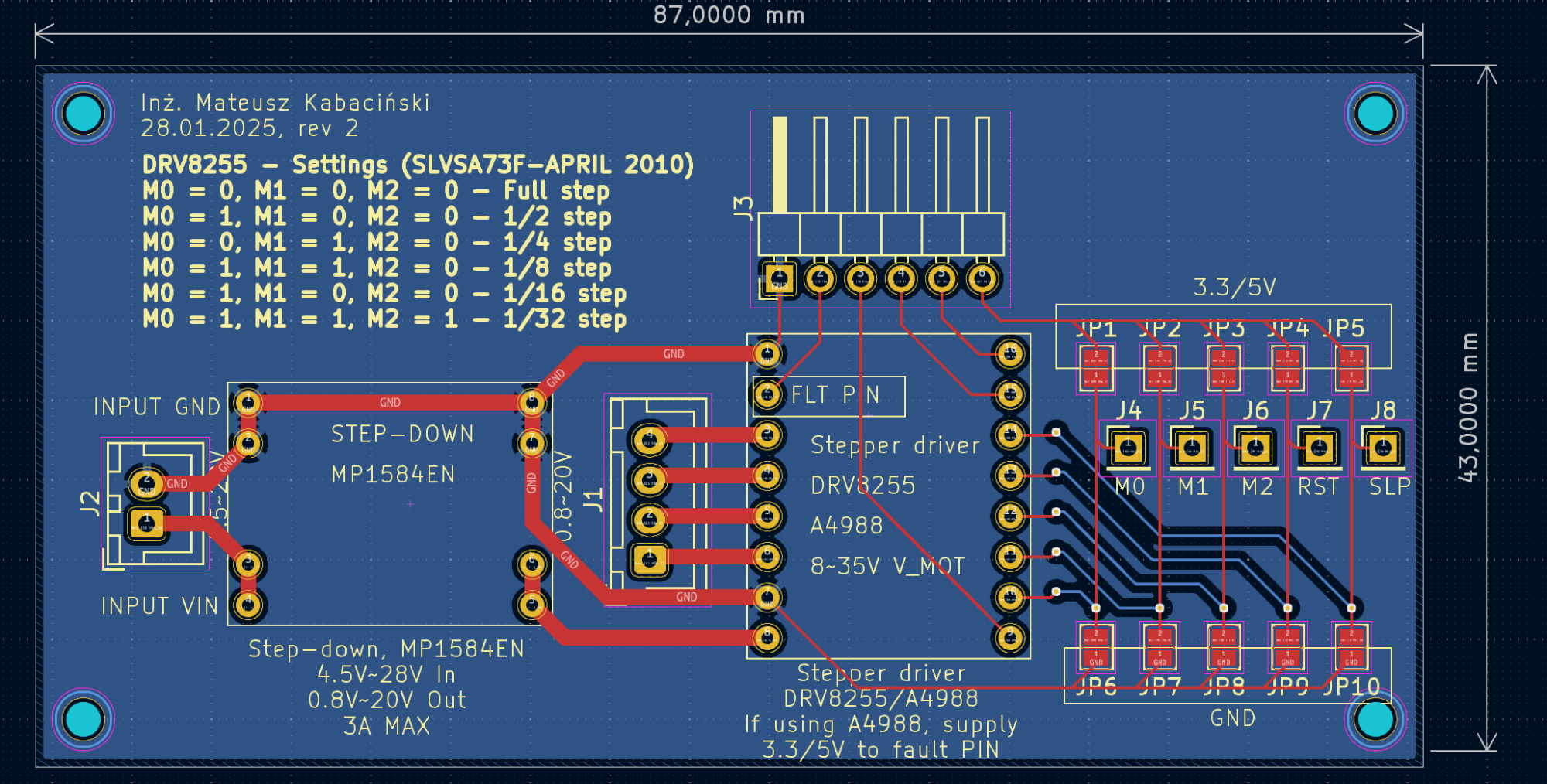

Pierwszy raz generuję plik gerber, utworzyło mi się dużo osobnych warstw. Płytka będzie typowo do jednego silnika krokowego, o prądzie 1A, z możliwością programowej zmiany kierunku obrotów, stąd decyzja o pozostaniu przy złączu XH (silnik krokowy swoją drogą, który zamówiłem ma takie złącze). Zworki usunąłem, faktycznie nie doczytałem, że są rezystory podciągające. Ścieżki pogrubione, nawet jeśli nie będę miał 4A, nie zaszkodzi mieć grubsze. A odnośnie złącza zasilania i gniazda ARK 5.08, napięcie zasilające to będzie 20V z zasilacza z power delivery, Zwykłe takie złącze nie wystarczy do zasilenia płytki?
