Sprawdzenie schematu - host-usb i programowanie esp32

[roz]

Hej,

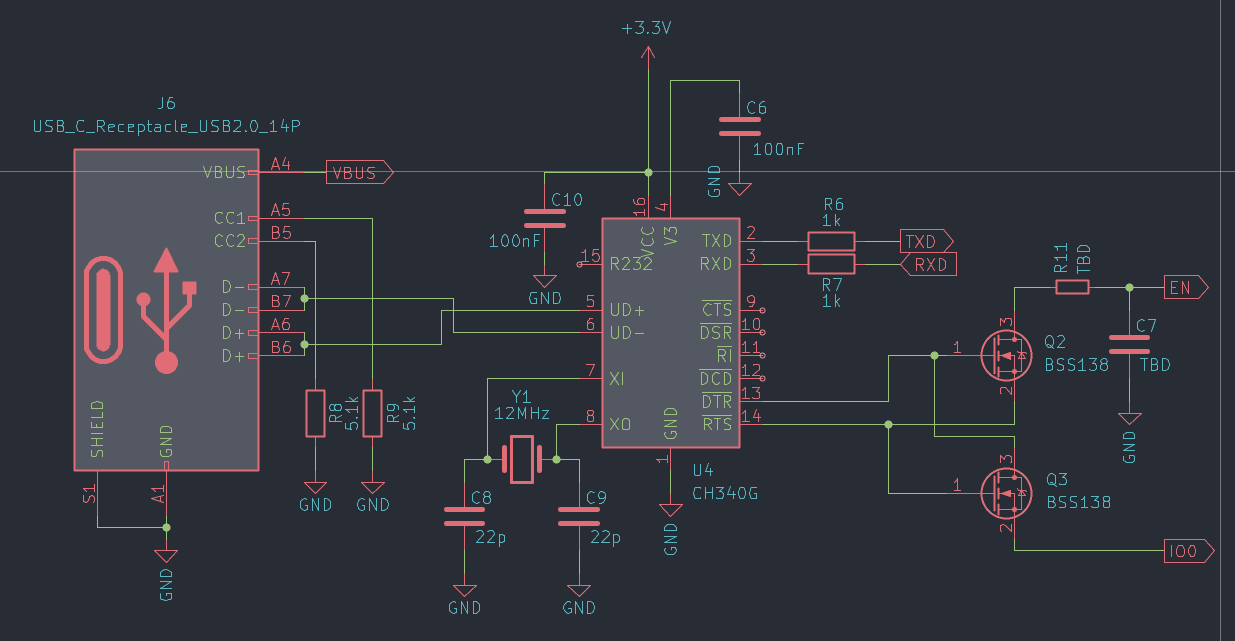

poniżej fragment schematu do programowania ESP32.

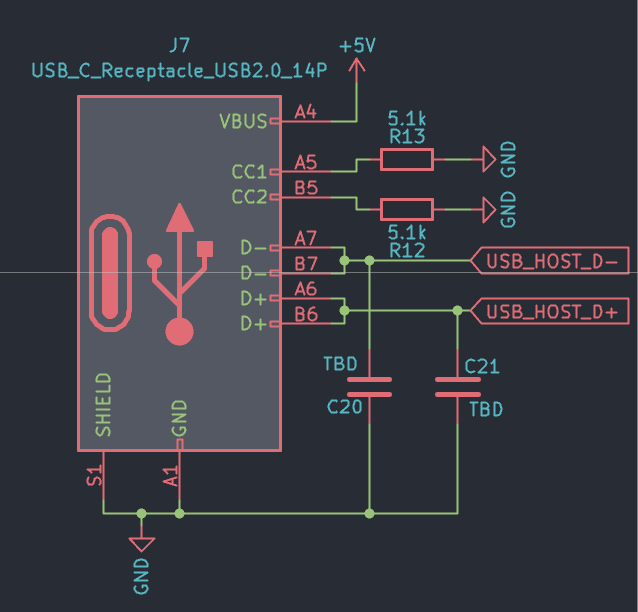

Drugi fragment dla Host-USB esp32

Jest prawidłowo?

Dziękuję

[H1M4W4R1]

40 minut temu, roz napisał:

Ja bym profilaktycznie dał rezystory terminujące 0R obok ESP32, bo może się okazać, że trzeba je zamienić na 22~27R (nie wiem czy Twój ESP ma je wbudowane czy nie)

40 minut temu, roz napisał:

CH340G mi się nie podoba... przy 3.3V chyba się łączyło V3 z VCC, ale głowy sobie nie dam uciąć...

Poza tym jak nie kupiłeś układów daj tam CH340C i ustaw kwarc i kondensatory jako DNP, mniejsze koszty 😉

[roz]

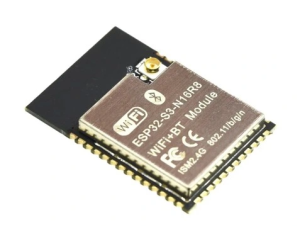

@H1M4W4R1 esp, pod które będzie płytka to ten moduł, więc raczej nie ma rezystorów:

CH340G chciałem wylutować 😉 bez kupowania bym miał 😛

Ale skoro radzisz CH340C - tak będzie.

[H1M4W4R1]

1 godzinę temu, roz napisał:

CH340G chciałem wylutować 😉 bez kupowania bym miał 😛

Jak z odzysku to spoko 😉 Myślałem, że kupujesz to podesłałem lepszy wybór.
