Przetwornica impulsowa - Niskie napięcie wyjściowe

[Silver_1]

Cześć, podczas budowy przetwornicy Full bridge natknąłem się na problem, który mnie pokonał a pomysłów już zabrakło. Ale od początku.

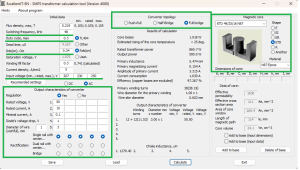

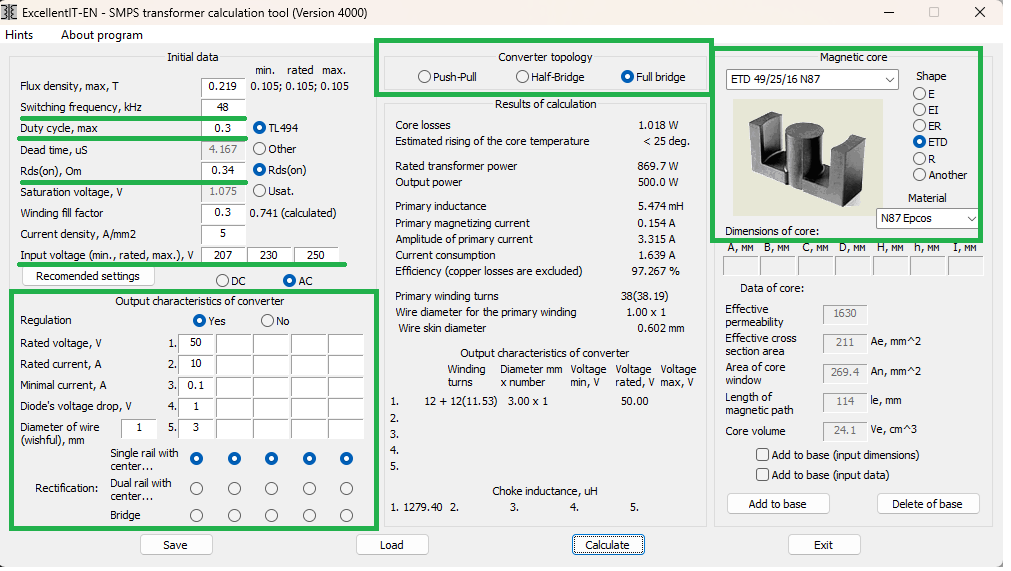

Aby uzyskać moc która mnie interesuje tj. 500W, do obliczenia parametrów transformatora użyłem specjalnego kalkulatora. Wybrałem rdzeń, topologię, częstotliwość i parę innych. Nie znam wszystkich parametrów rdzeni, niektóre pola ustawiały się same a niektóre - Na zielono te które ja ustawiałem.

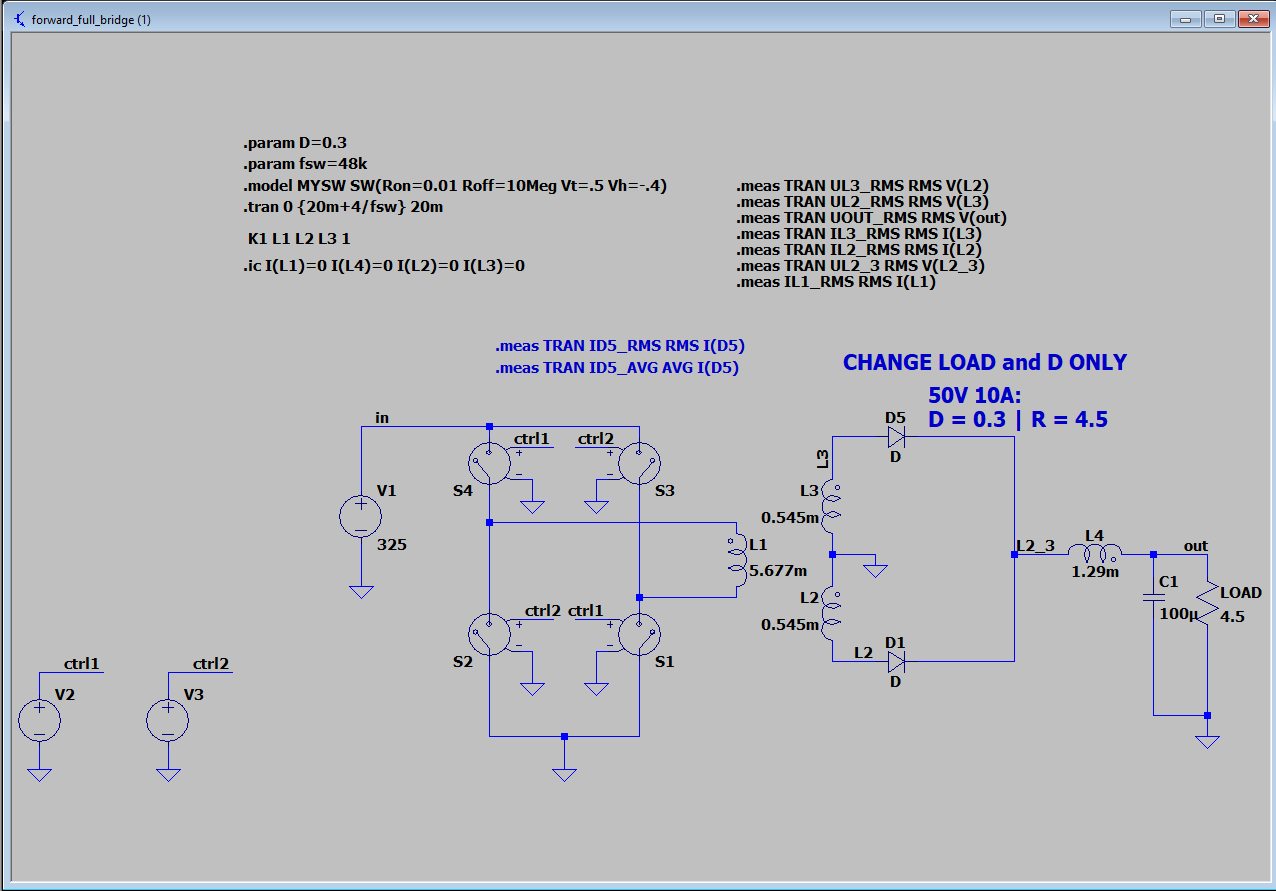

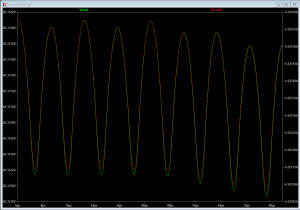

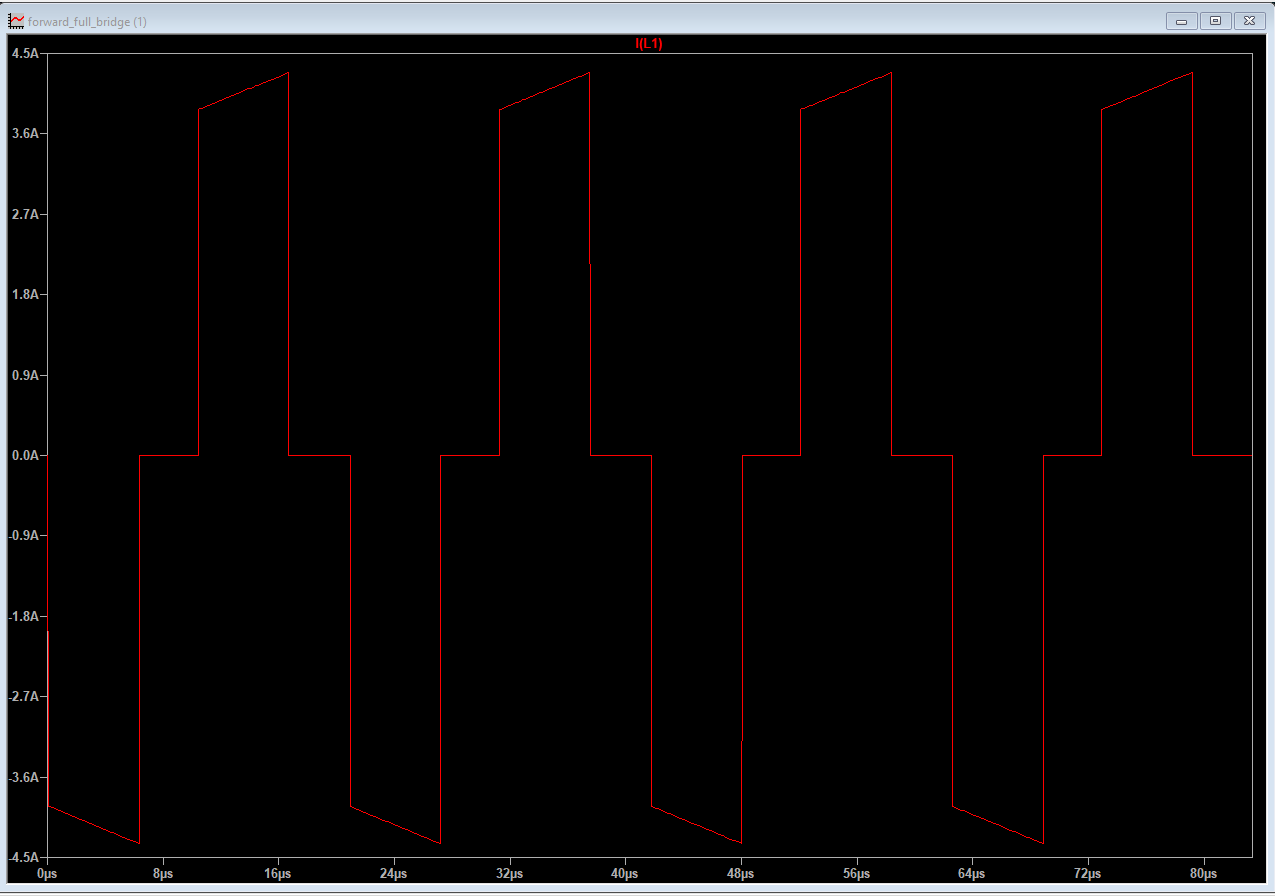

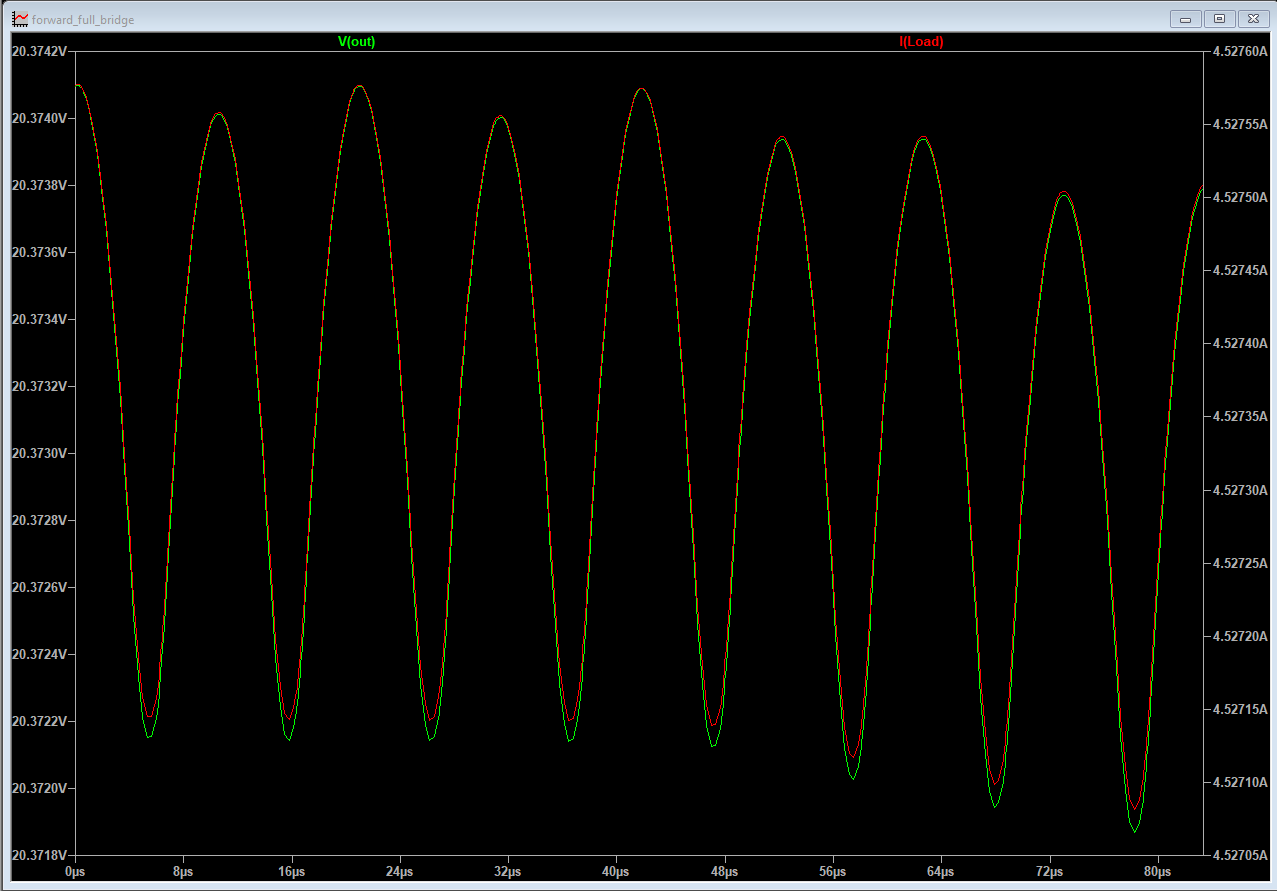

Przed składaniem wszystkiego lepiej wpierw coś zasymulować. Oto symka na przełącznikach idealnych. I wyszło rzeczywiście idealnie.

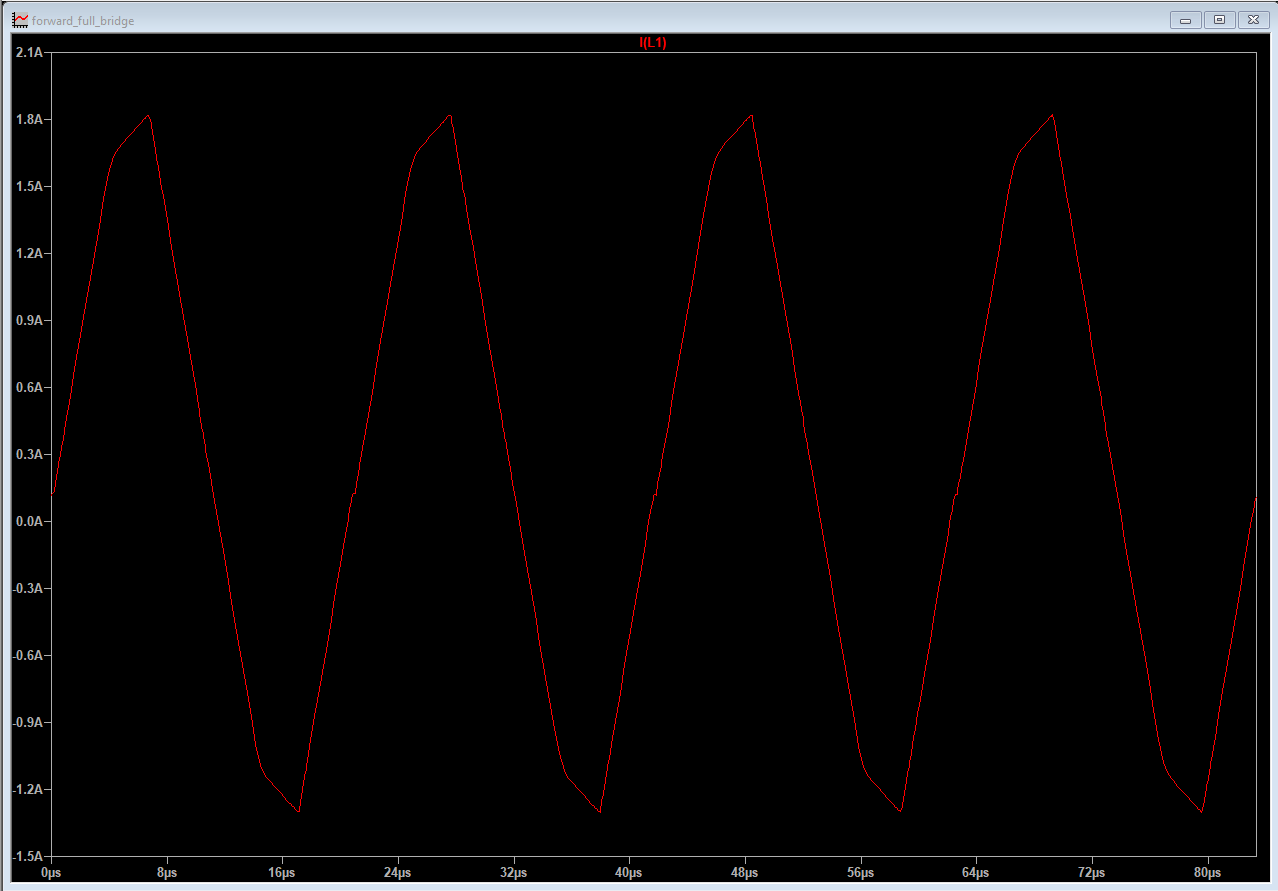

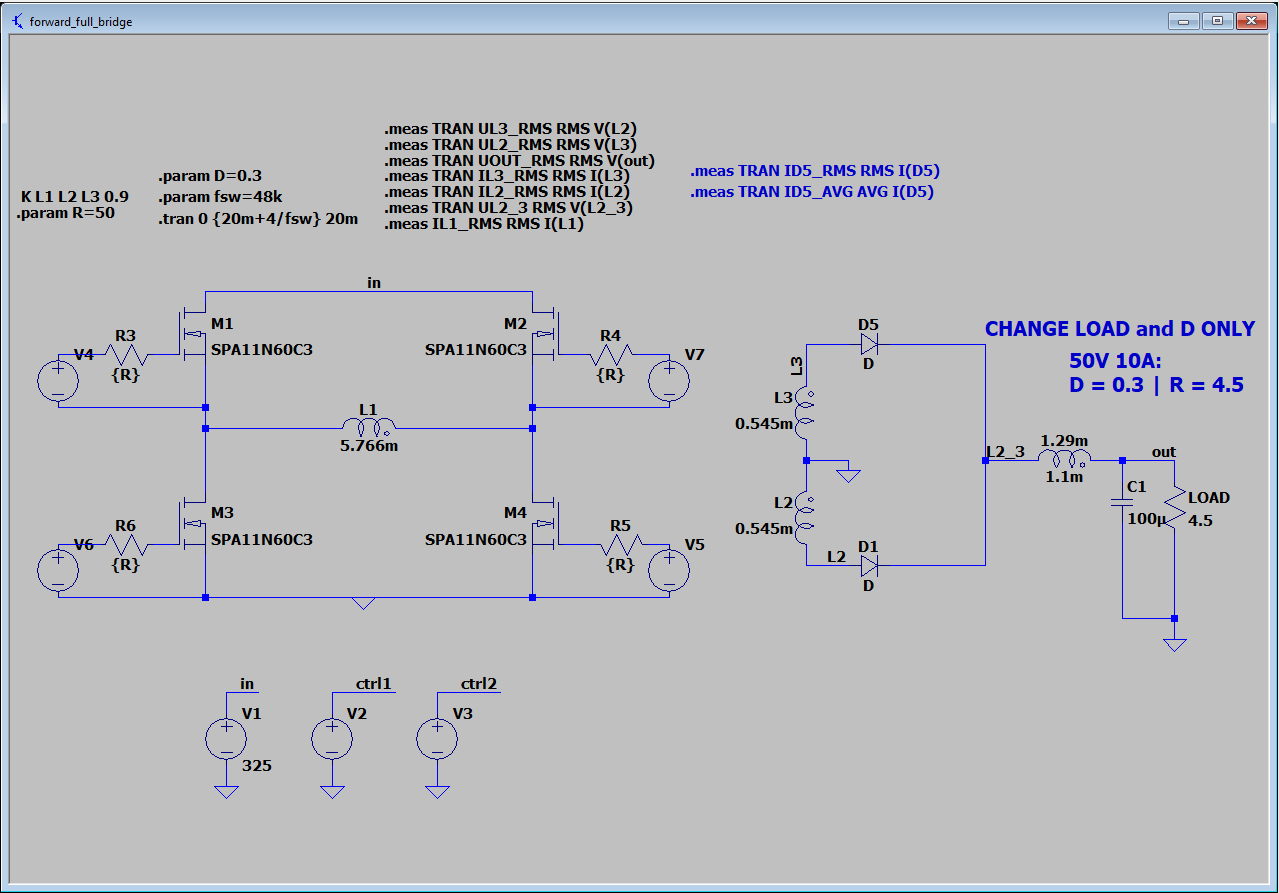

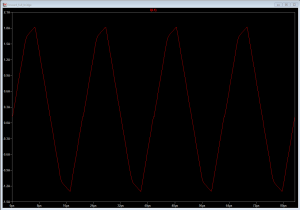

Ale to model na przełącznikach. A przetwornice buduje się na Tranzystorach. Zbudowałem taki obwód tylko z MOSFETów i wyniki nie były juz tak ekscytujące. Napięcie maksymalne spadło o połowę a kształt przebiegu prądu cewki pierwotnej różni się od przebiegu w pierwszej symulacji.

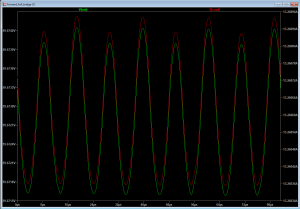

Dopiero po obniżeniu częstotliwości do 10kHz parametry jako tako się pokrywają z założeniami. Ale ja chcę pracować z częstotliwością 48kHz a nie 10kHz. Nie rozumiem z czego to wynika. Jest ktoś to będzie w stanie wytłumaczyć to zjawisko?
