STM32F4-Discovery PWM + DMA błędnie generuje sygnał.

[seba881]

Witam.

Próbuję zrobić sobie sterowanie diodami WS2815, sterowanie chcę zrobić na bazie funkcji:

HAL_TIM_PWM_Start_DMA(&htim2, TIM_CHANNEL_1, test, 7);

tutaj akurat uprościłem do maksimum dla testu, wysyłam do niej:

uint32_t test[] = { 30, 90, 80, 99, 40,30,0};

Wcześniej próbowałem od razu wysyłać co potrzeba, ale sygnał PWM zachowywał się jakby losowo poza pewnymi momentami.

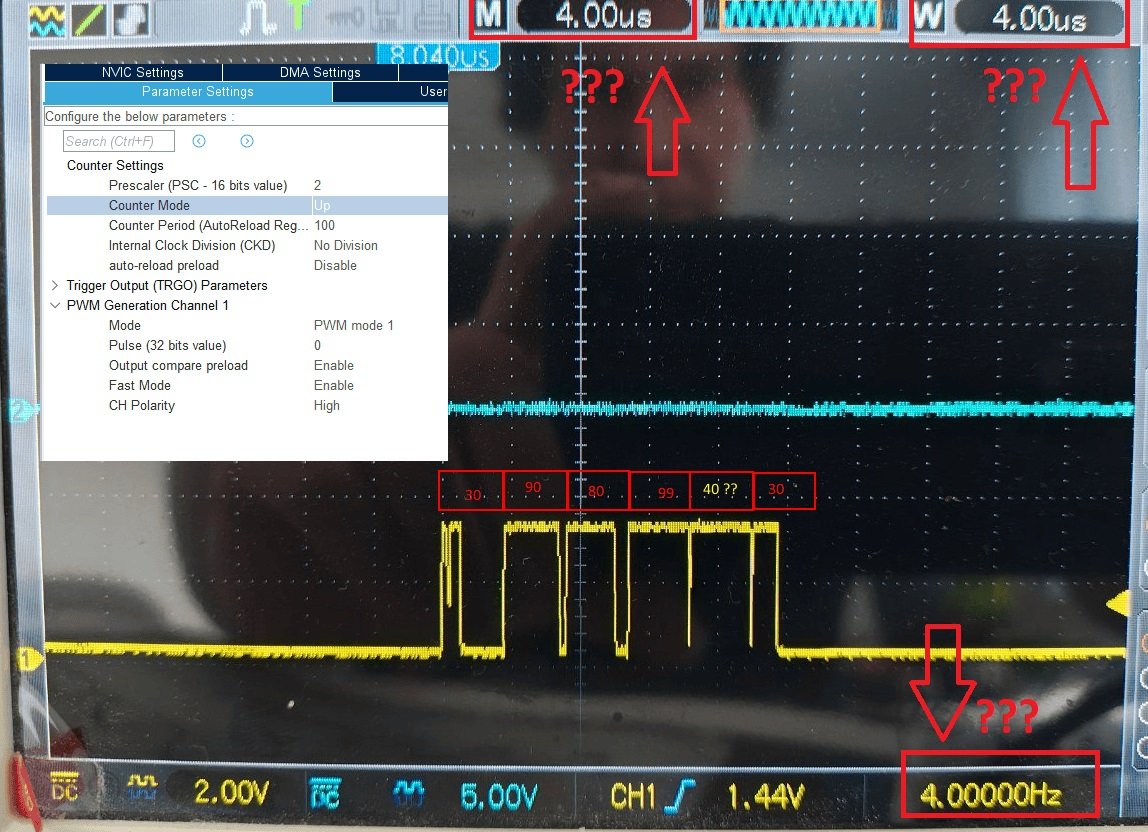

I teraz mam dwa przypadki ustawienia w cube mx i wychodzą mi dwa różne oscylogramy, z czego tylko pierwszy wygląda na prawidłowy (chodzi o wysyłaną wartość 40). Jedyna różnica to, że ma większy prescaler, niestety taki nie załatwia mi sprawy:

Przypadek 1

Przypadek 2

Macie jakiś pomysł dlaczego tak się dzieje? Nie jest za mała wartość, bo wartość 30 generuje ok.

Zauważyłem, że tak jakby brak wyraźnego sygnału niskiego w pojedyńczym wypełnieniu powoduje powtórzenie poprzedniego sygnału.

Edytowano 5 kwietnia przez seba881

[virtualny]

Widzę używasz Timera2, który gdzie może być jest 32 bitowy.

Jaki sprzęt ?

Trudno ocenić oscylogramy, bo widać działkę 4uS, częstotliwość 4...HZ?

Dziwnie wygląda twoje sprawdzanie, bo jakby co 1 zliczenie, przy takich czasach (4uS) to nie ma różnicy, czy jeden impuls jest zafałszowany. Podaj więcej szczegółów, wrzuć projekt, schemat. można będzie pomyśleć. Częstotliwość proca, jaki procek...

Póki co polecam książkę kursu FORBOT'a rozdział 8.5.4 zmiana częstotliwości sygnału PWM

Może DMA z Cashem koliduje (jeżeli procesor ma Cash).



[seba881]

Używałem i Timer1 i Timer2.

Mikrokontroler  STM32F407 VGT6.

Częstotliwość mikrokontrolera 168MHz, częstotliwość timera 84MHz.

Projekt: nóżka PA15 podpięta do oscyloskopu.

Cytat

Dziwnie wygląda twoje sprawdzanie, bo jakby co 1 zliczenie, przy takich czasach (4uS) to nie ma różnicy, czy jeden impuls jest zafałszowany.

Chyba nie rozumiem, co 1s wysyłam w kółko to samo, w jednym i w drugim oscylogramie ta sama tablica.

Co do cache to ma ART, więc chyba nie jest to typowy cache.



Edytowano 7 kwietnia przez seba881

[virtualny]

Spróbuj zrobić to co robisz najpierw bez DMA, wpisując mu wartości na "piechotę", jak zadziała wtedy kombinuj z DMA.

Z oscylogramu nie można zobaczyć podstawy czasu , nie wiadomo z jaką częstotliwością działa PWM. Z kolei na dole jest chyba 4Hz

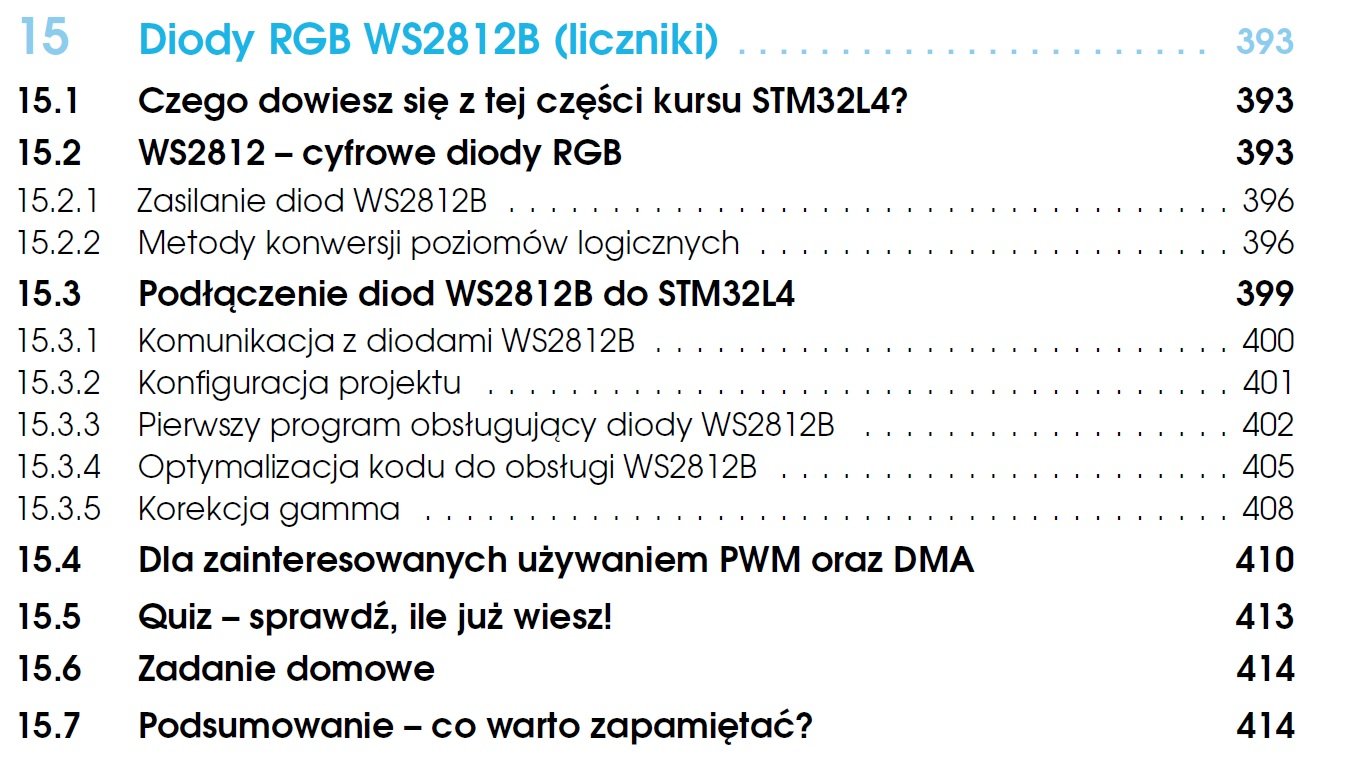

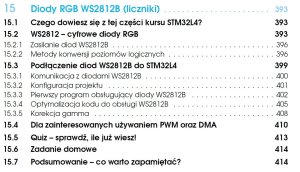

Z dobrych wieści - tak wygląda rozdział 15 kursu FORBOT'a:

Edytowano 7 kwietnia przez virtualny

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[virtualny]

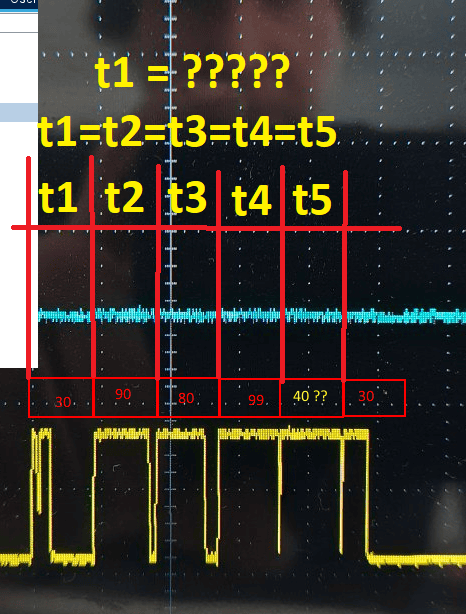

Jaki jest czas impulsu PWM t1?
