Wemos D1 mini v3, pobór prądu w deepsleep (LDO ME6211)

[orb777]

Witam.

Znalazłem ciekawy wątek nt. ESP8266 D1 mini: https://salvatorelab.com/2023/01/wemos-d1-mini-deep-sleep-current-draw/

Wychodzi na to, że pod względem poboru prądu w deepsleep najlepiej sprawuje się v3 (84µA). Wg specyfikacji użyto w niej LDO ME6211 (3.3Vout), z dropoutem 100 mV przy obciążeniu 100mA. No właśnie, czyli "teoretycznie" LDO powinno działać do granicy ~3.4V. A co później? Po prostu przestanie? Czy w takim razie można pominąć BMS zasilając płytkę przez pin 5V bezpośrednio z aku 18650?

//

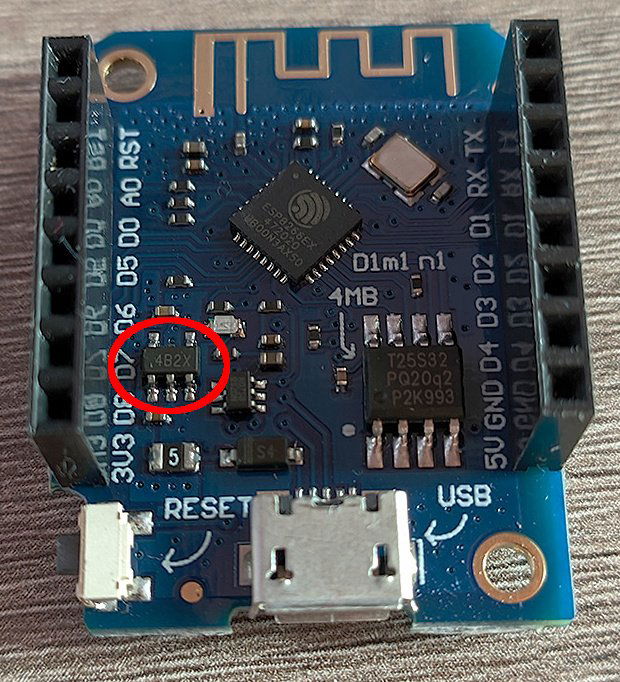

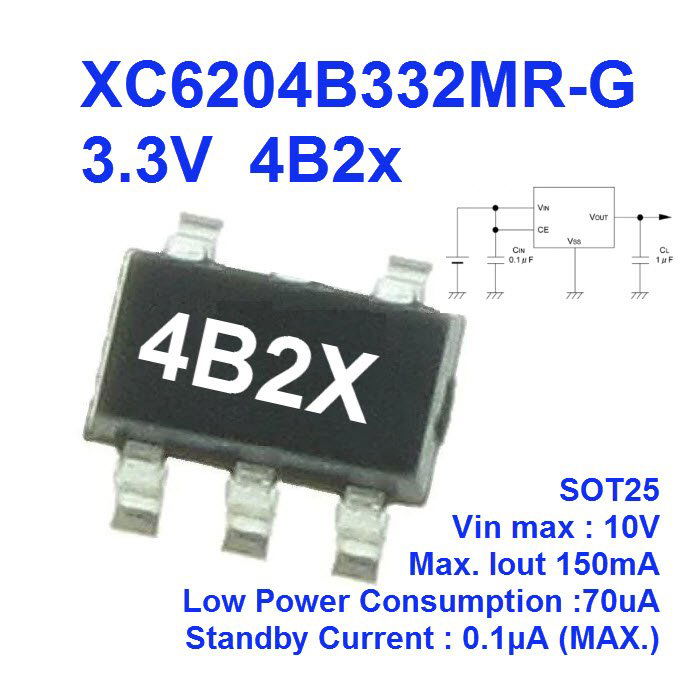

Nie zwróciłem wcześniej na to uwagi, ale D1 v3 na zdjęciu z linku ma inny regulator, tj. "4B2X" (Torex XC6204), o gorszej wydajności prądowej i nieco innych parametrach (dropout 200 mV przy 100 mA obciążeniu). Także, hmm ..., ciekawe.



xc6204.pdf ME6211.pdf

Edytowano 7 maja przez orb777

[jand]

16 godzin temu, orb777 napisał:

A co później? Po prostu przestanie?

Nie przestanie.

Na stronie 12 karty katalogowej ME6211  jest wykres napięcia wyjściowego w zależności od napięcia wejściowego, z którego wynika, że poniżej wartości nominalnej stabilizator przekazuje po prostu na wyjście ciut zmniejszone napięcie. ESP8266 będzie więc działał, aż napięcie spadnie do 2,5V, co jest jego minimalnym napięciem zasilania. Przy tej wartości napięcia powinien zadziałać BMS, chroniąc akumulator przed nadmiernym rozładowaniem, a procesor przed niestabilną pracą przy zbyt niskim napięciu.

Edytowano 7 maja przez jand

[orb777]

@jand, o widzisz, dzięki, nie dopatrzyłem. Ciekaw jestem z jakim regulatorem przyjdzie v3.

Edytowano 7 maja przez orb777

[kostuch]

Zawsze możesz wymienić na np AP2138 - dropout 25mV jeżeli tamten ma za dużo.

Albo zasilać z przetwornicy buck-boost (większość działa od 1,8V)





[jand]

1 godzinę temu, kostuch napisał:

AP2138 - dropout 25mV

Taki to jest przy poborze 10mA, ESP8266 pobiera jednak więcej.

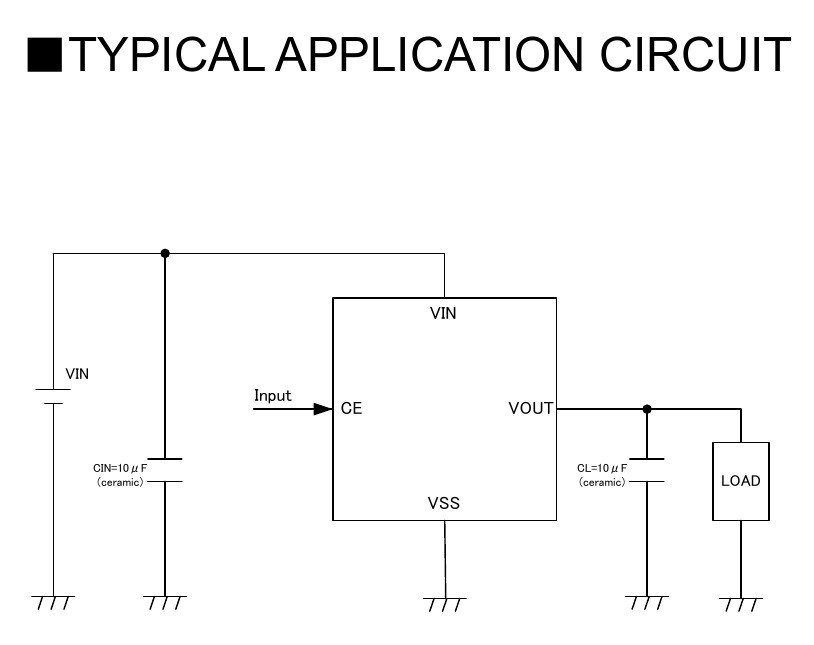

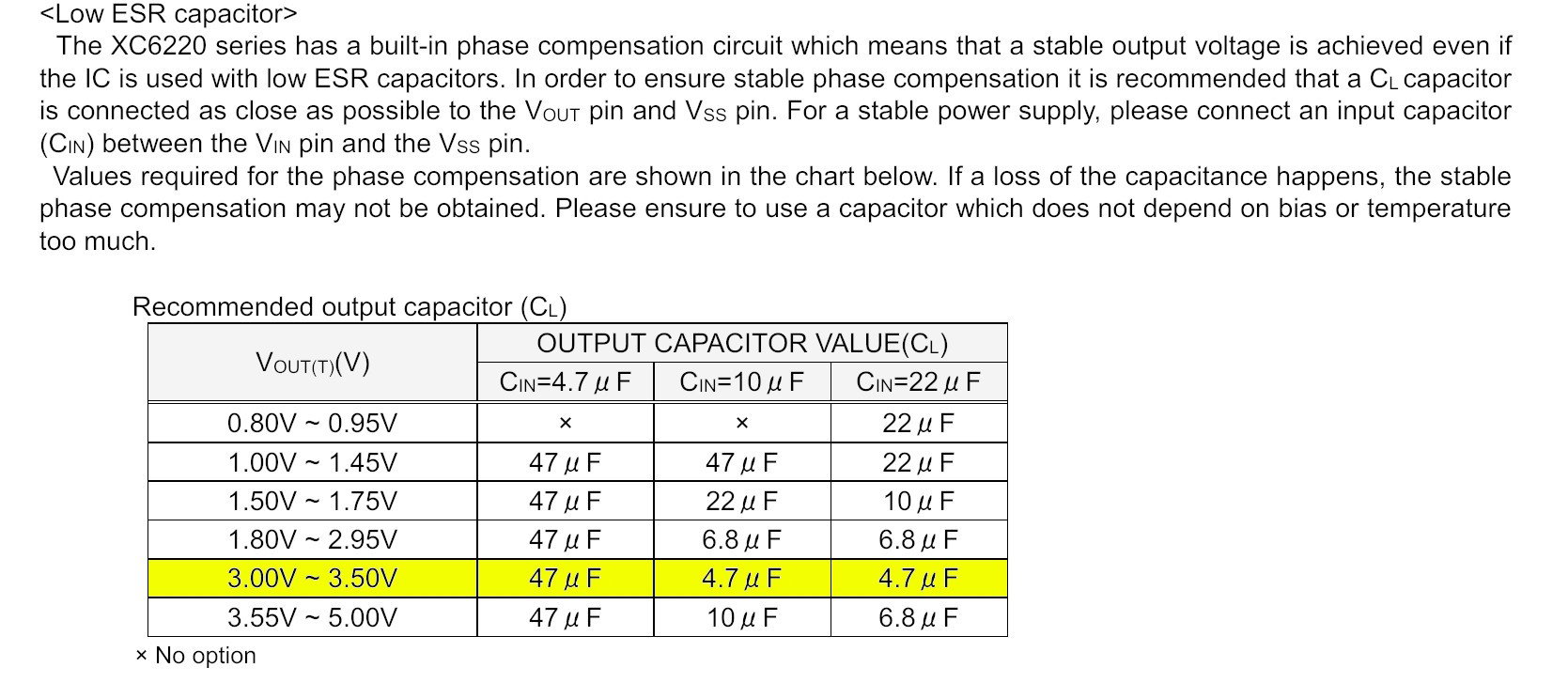

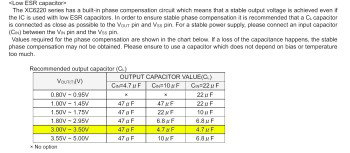

Ze swojej strony polecam XC6220.

[orb777]

Możliwe, że wystarczy to co będzie na płytce. Czujnik typu bme280 + espnow chyba aż tak dużo nie potrzebuje.

[orb777]

Szukałem schematu D1 mini v3.1.0, ale link prowadzi do v3.0.0. Wygląda jakby jedyną zmianą pomiędzy tymi wersjami był nowy branding "lolin" zamiast "wemos" (?).

sch_d1_mini_v3.0.0.pdf
