schemat Sterowanie DC za pomocą potencjometru i tranzystora

[Torston]

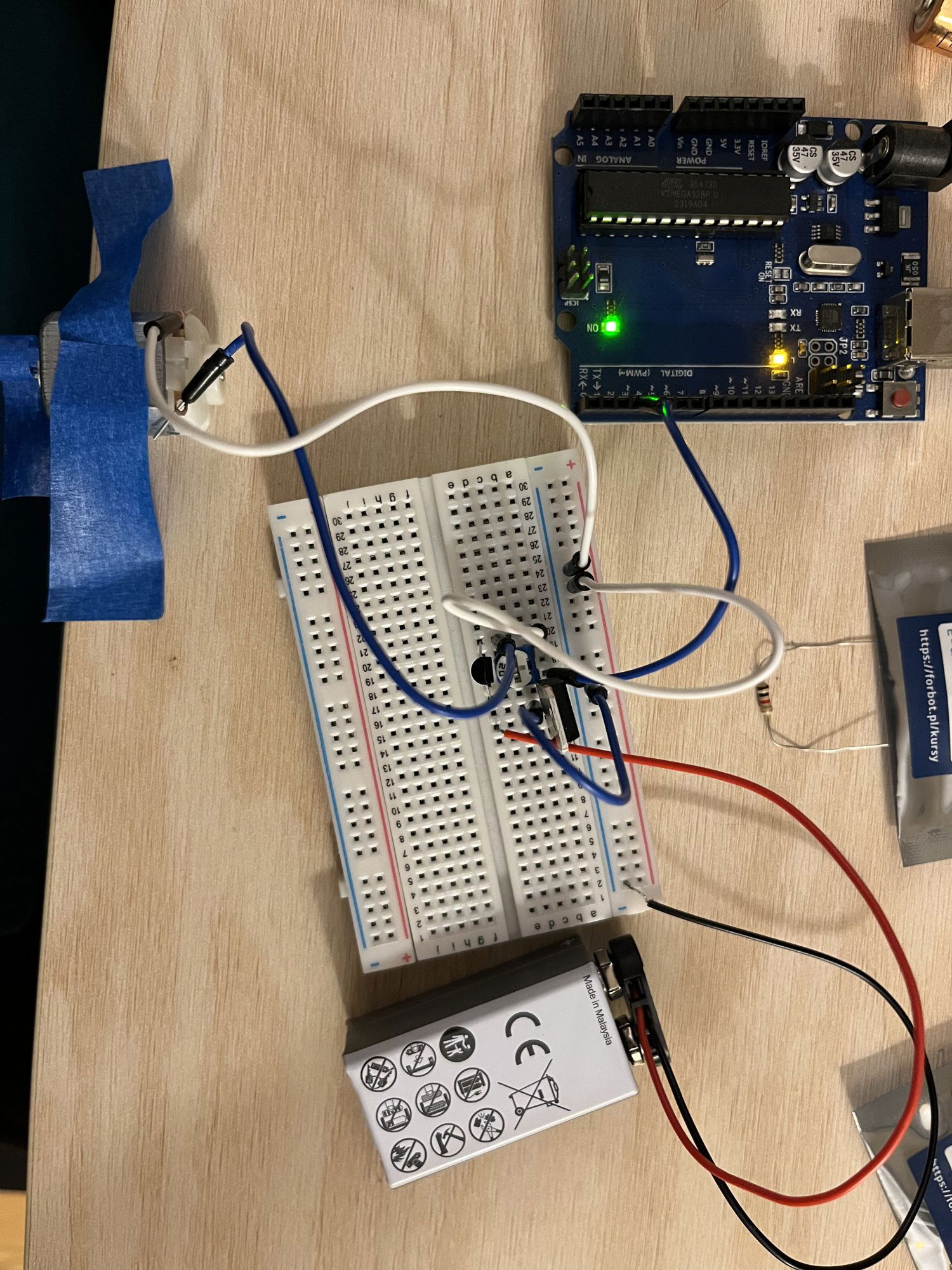

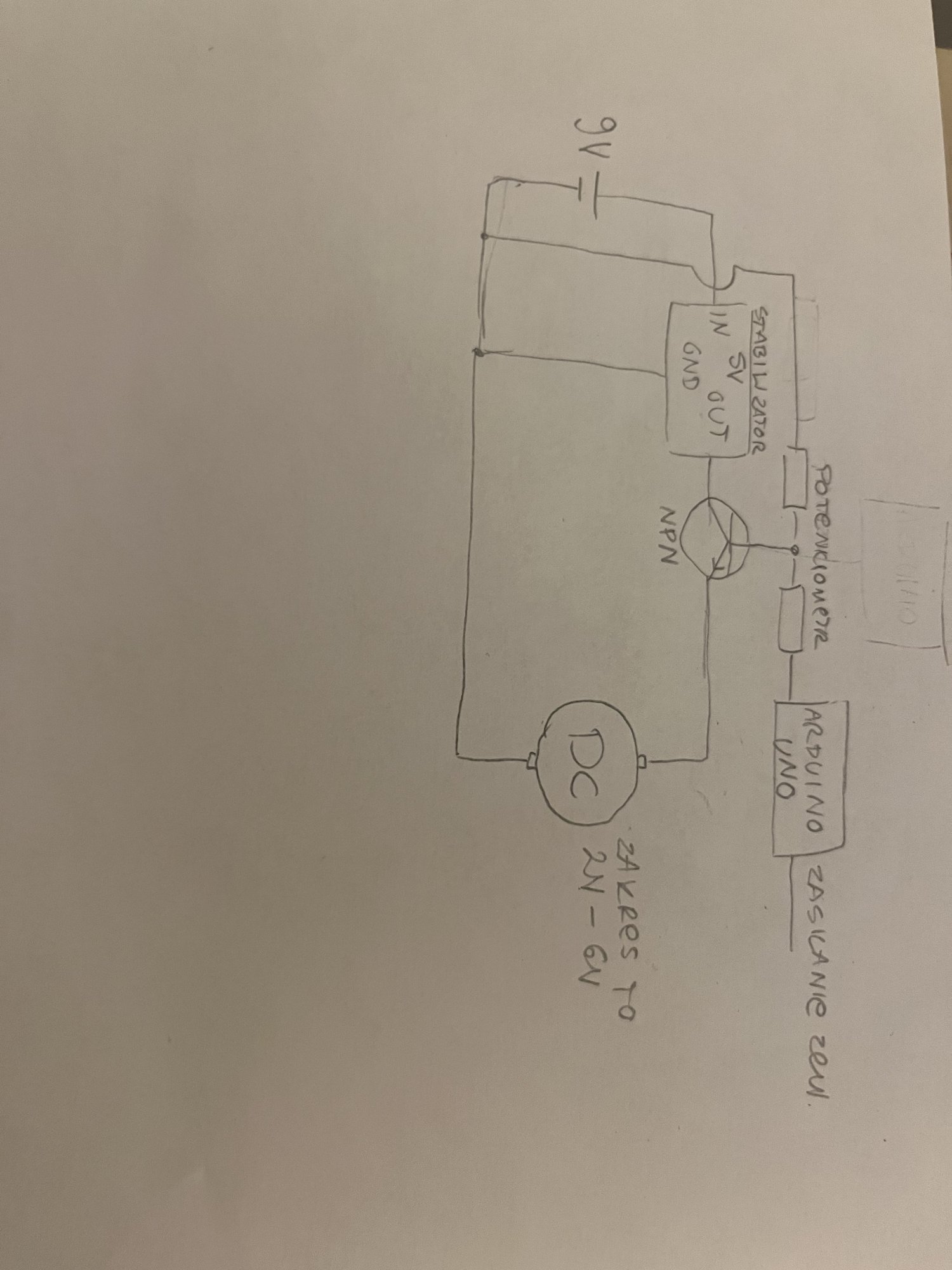

Emm, mam taki problem, pomimo że raczej dobrze połączyłem wszytko to nadal nie działa, próbowałem u chataGpt ale jakoś zbytnio nie pomógł, może wam się uda, próbuje za pomocą potencjometru i tranzystora NPN kontrolować prędkość silnika DC, niestety gdy dodaje potencjometr i tranzystor wszytko przestaje działać, stabilizator liniowy sam w sobie działa, reszta częsci też.

Edytowano 30 maja przez Torston

[Christophorus]

Nie zauważyłem na telefonie, że schemat jest. Regulację napięcia w łatwy sposób możesz zrobić na regulatorze napięcia LM317.

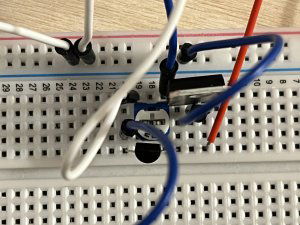

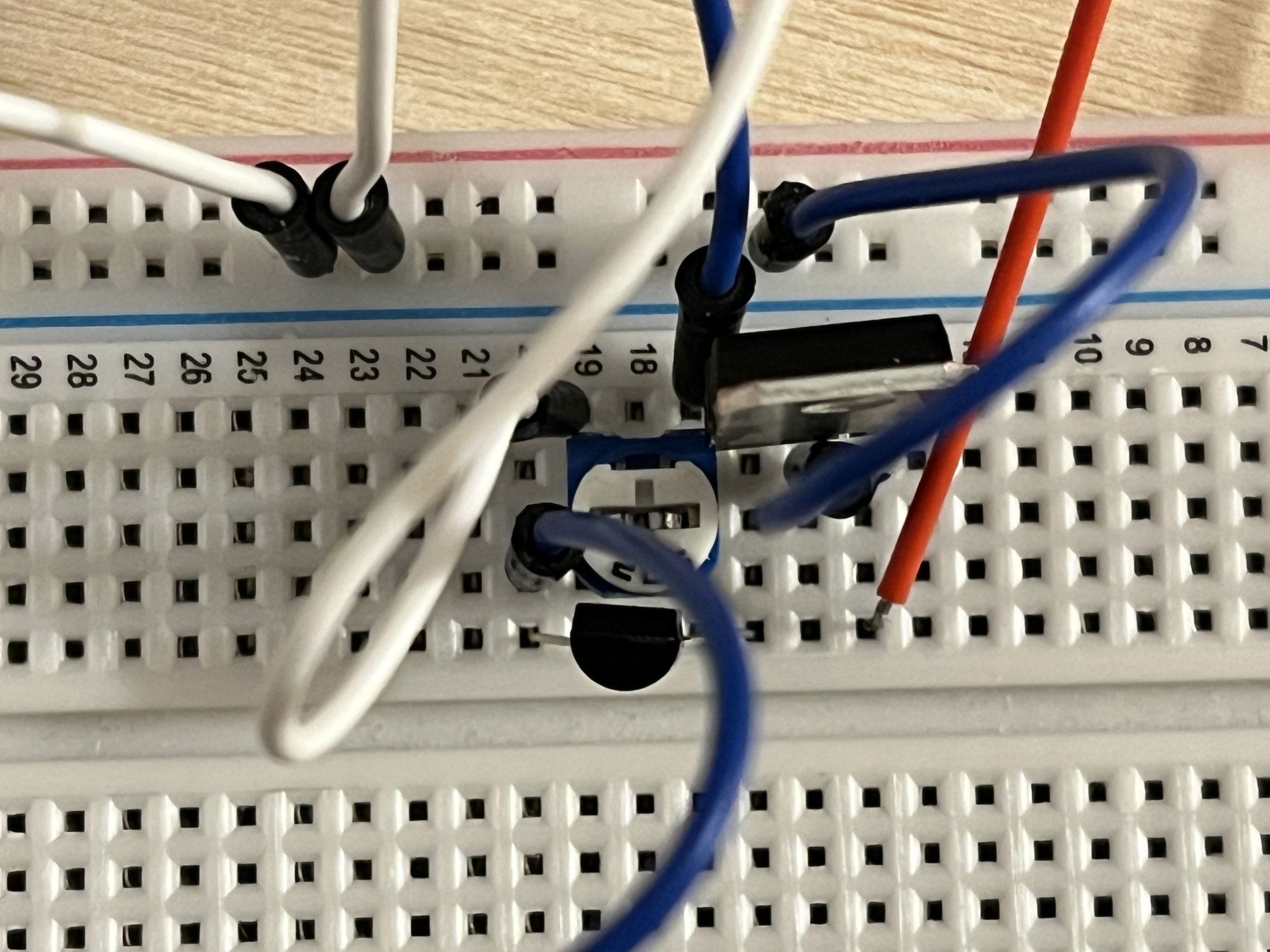

Na schemacie i zdjęciu brakuje połączenia masy (minusa) pomiędzy regulatorem i Arduino więc prąd pomiędzy wyjściem Arduino i regulatorem nie płynie. Tylko w jakim celu podłączone jest Arduino, jeśli regulacja ma być potencjometrem?

Edytowano 31 maja przez Christophorus

[fribble3]

Nie bardzo widać co wychodzi z pinu Arduino, no i oczywiście brak wspólnej masy.

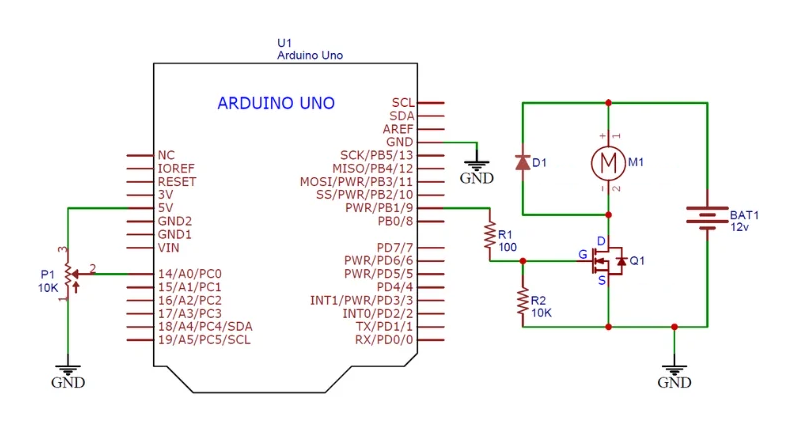

Przykładowy sposób regulacji obrotów silnika za pomocą PWM z wykorzystaniem Arduino:

#define potentiometerPin A0  // Potencjometr na wejściu analogowym
#define pwmPin 9             // Pin PWM do sterowania silnikiem

void setup() {
  pinMode(pwmPin, OUTPUT);  // Ustawiamy pin jako wyjście
}

void loop() {
  int sensorValue = analogRead(potentiometerPin);    // Odczyt wartości z potencjometru (0-1023)
  int pwmValue = map(sensorValue, 0, 1023, 0, 255);  // Mapujemy odczyt na zakres PWM (0-255)
  analogWrite(pwmPin, pwmValue);                     // Ustawiamy wartości PWM
  delay(10);  					     // Mała przerwa dla stabilizacji
}

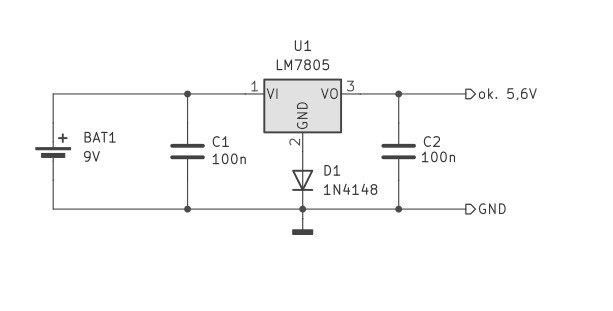

Jak zasilanie z BAT1 jest za duże to możesz zmniejszyć do wartości <6V np. w taki sposób:
