Potencjometr w dzielniku napięcia - dziwny spadek napięcia na nim


Pomocna odpowiedź

Napisano

Dzień dobry,

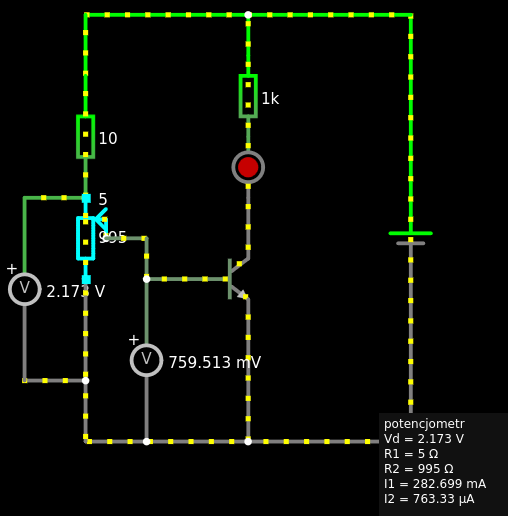

Stworzyłem taki schemat:


Patrząc na gałąź z lewej mam tam: rezystor 10 omów oraz potencjometr 1000 omów ( podzielony na dwa: 5 omów oraz 995 omów ). Potencjometr jest jednocześnie bazą tranzystora. Nie wiem jak można obliczyć ten spadek napięcia 2.17V na potencjometrze. Myślałem, że mając dzielnik napięcia składający się z 2 rezystorów ( 10 omów oraz 1000 omów ( potencjometr ) ), to podzielą się one mniej więcej tak, że na pierwszym będzie spadek 0,05V, a na drugim 4,95V. A tu mam przykład, że ten drugi ( 1000 omów ) ma dużo mniejszy spadek niż ten 10 omowy. Podejrzewam, że jest to "wina" tranzystora, ale czy ktoś mógłby jakoś to wyjaśnić?

Zauważ, że wzór na dzielnik napięciowy zakłada, że z odczepu potencjometru nie pobiera się prądu, a Ty pobierasz, i to sporo. Pamiętaj też, że złącze baza - emiter to taka dioda, a więc napięcie na nim zawsze będzie wynosić ok. 0,7V -  to powoduje dlaczego nie można zastosować wzoru na dzielnik.

W momencie, gdy suwak potencjometru jest w położeniu górnym, to prąd bazy jest ograniczony tylko przez opornik 10 ohm - dobra metoda by spalić tranzystor.

  • Lubię! 1

Ten układ miałby szansę zadziałać kiedy dałbyś diodę w obwodzie emiter - masa. Taki układ nazywany jest wtórnikiem emiterowym
