Rozpoznanie elementu ze zdjęcia

[blenderman]

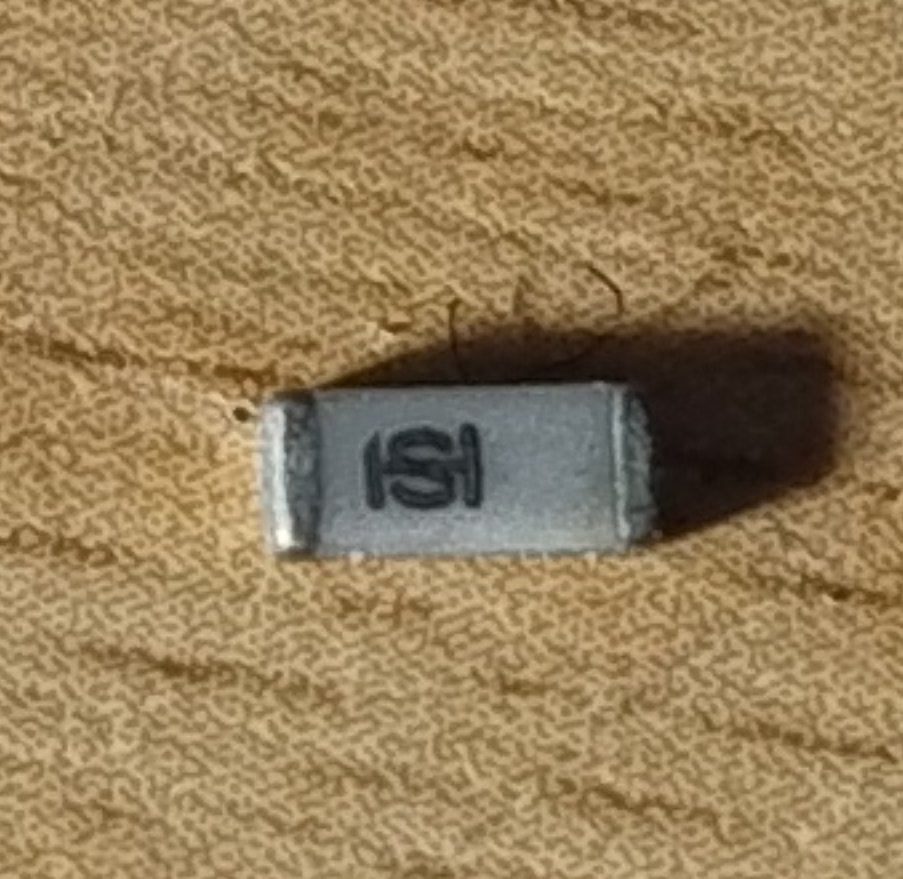

Witam, mam taki dziwny element i nie mam pojęcia czy to bezpiecznik czy kondensator. Jak szukałem kiedyś w datasheet to niby wychodziło na kondensator, ale jak mierzę jest 0L ohm, 0uF. Ktoś wie może?(Element z laptopa)

Edytowano 3 lipca przez blenderman

[Christophorus]

Z wyglądu element podobny do wysokonapięciowych (1-2 kV) kondensatorów SMD. Może dlatego pomiary zakończone "niepowodzeniem".

[blenderman]

Ten element widziałem już w 2 laptopach

[_LM_]

21 minut temu, blenderman napisał:

Ten element widziałem już w 2 laptopach

W którym miejscu mniej więcej? To może być bezpiecznik lub dławik ale obstawiałbym pierwszą opcję ze względu na rozmiar

https://kaktusa.pl/identyfikacja-elementow-smd-oznaczenia-smd/

Edytowano 3 lipca przez _LM_
Link

[blenderman]

1 godzinę temu, _LM_ napisał:

1 godzinę temu, blenderman napisał:

Ten element widziałem już w 2 laptopach

W którym miejscu mniej więcej?

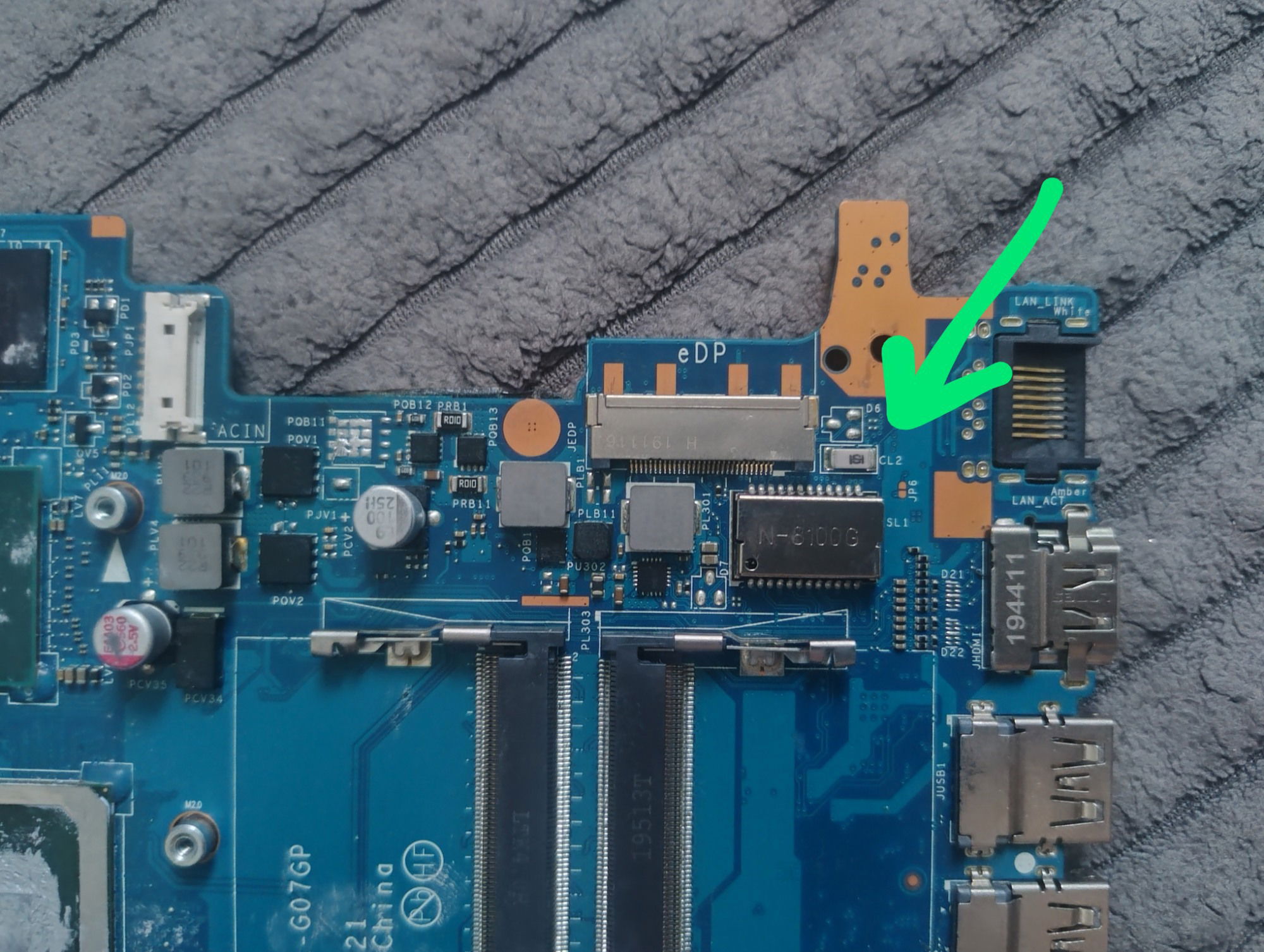

Płytka epw50 la-g07gp

Edytowano 3 lipca przez blenderman

[_LM_]

To ciekawe bo jeśli miałby to być bezpiecznik to spodziewałbym się oznaczenia Fxx a tutaj CL2? od crystal, ceramic?? Rozumiem że schematu tej płyty nie masz?

[Christophorus]

Niektórzy producenci laptopów stosują oznaczenia według klucza, C - kondensator, L - LAN czyli kondensator w obwodach odpowiedzialnych za  obsługę sieci w laptopie. Cyfra 2 to numer kolejny kondensatora. Natomiast oznaczenie CP może oznaczać kondensator w obwodach zasilania. Literka P - od power.

Ciekawostką na zamieszczonym zdjęciu jest, że w pobliżu elementu (kondensatora) CL2 mamy obwody sieci LAN.

[_LM_]

Ej to chyba faktycznie konsensator



[Christophorus]

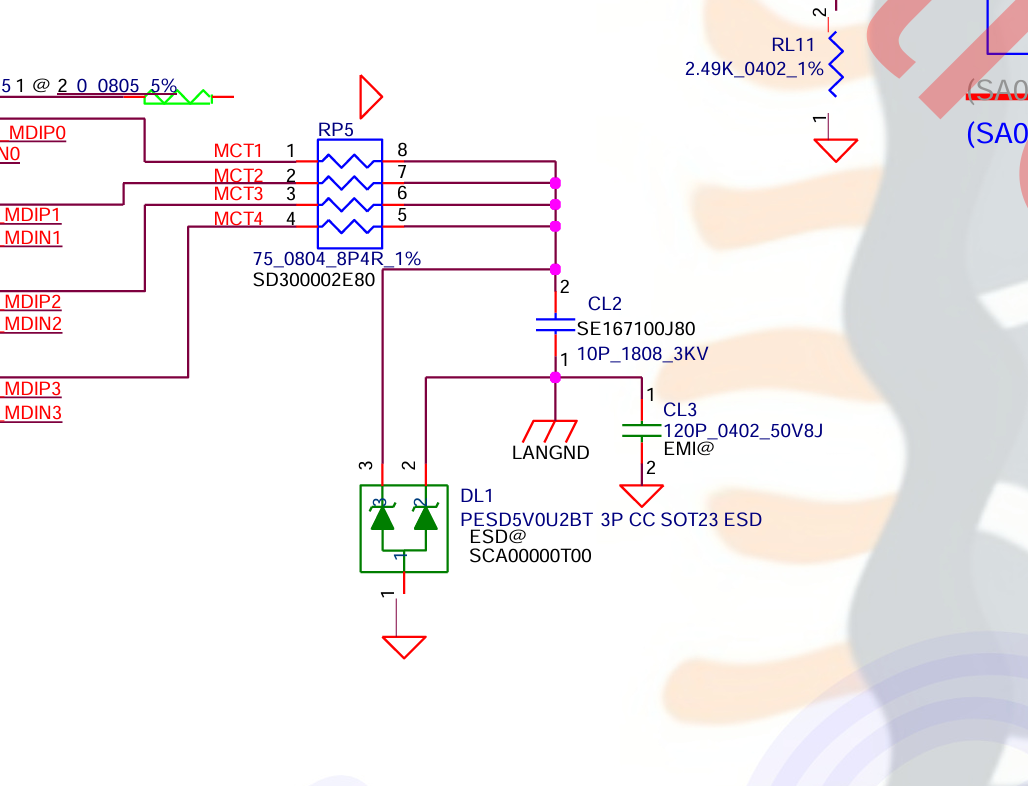

Tak jak pisałem wcześniej. Kondensator wysokonapięciowy i to 3 kV.

[_LM_]

5 minut temu, Christophorus napisał:

Tak jak pisałem wcześniej.

Czyli doświadczenie wygrało jakoś nie przeszło mi przez myśl że w lapku może być potrzebny kondensator 3kV rzeczywiście w obwodzie ochrony przed ESD jest to uzasadnione.

[Christophorus]

Natomiast wartość tego kondensatora 10 pF może być zbyt mała dla dolnych zakresów pomiarowych niektórych mierników pojemności. Dlatego pomiar pojemności tego elementu nic nie wykazał. Wynik pomiaru OL.

[blenderman]

Wielkie dzięki, już go 2 raz spotykam i zastanawiałem się cały czas co to za element, ale w końcu już wiem, nie chciało mi się wierzyć że to kondensator a jednak.
