Moduł przekaźnika 30A (SLA-5VDC-SL-C), nie działa przy 5V (rozwiązanie)

[orb777]

Być może temat będzie komuś przydatny, więc wrzucę. Rzecz w sumie prosta, jednak potrafi człowieka zirytować, hehe.

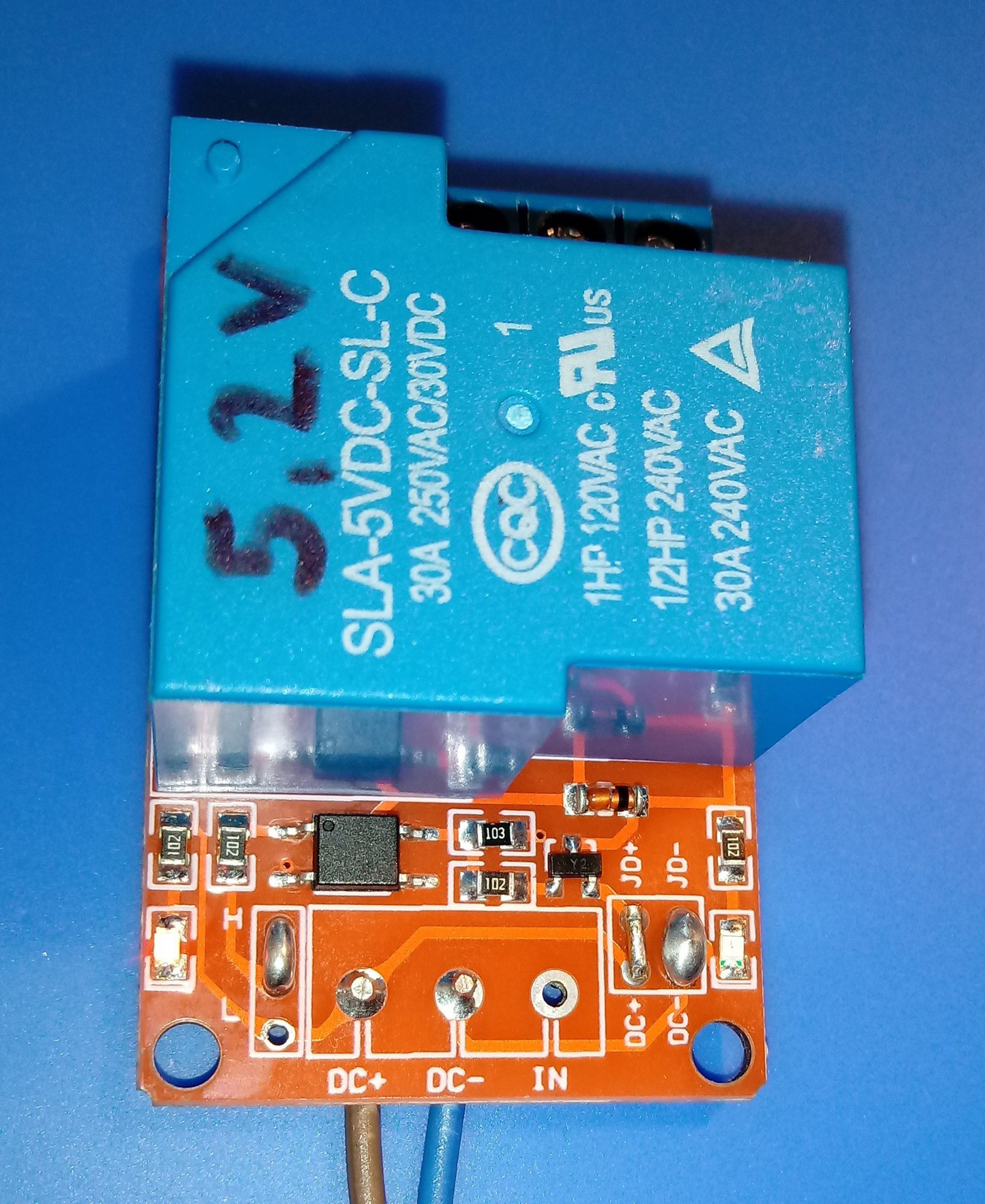

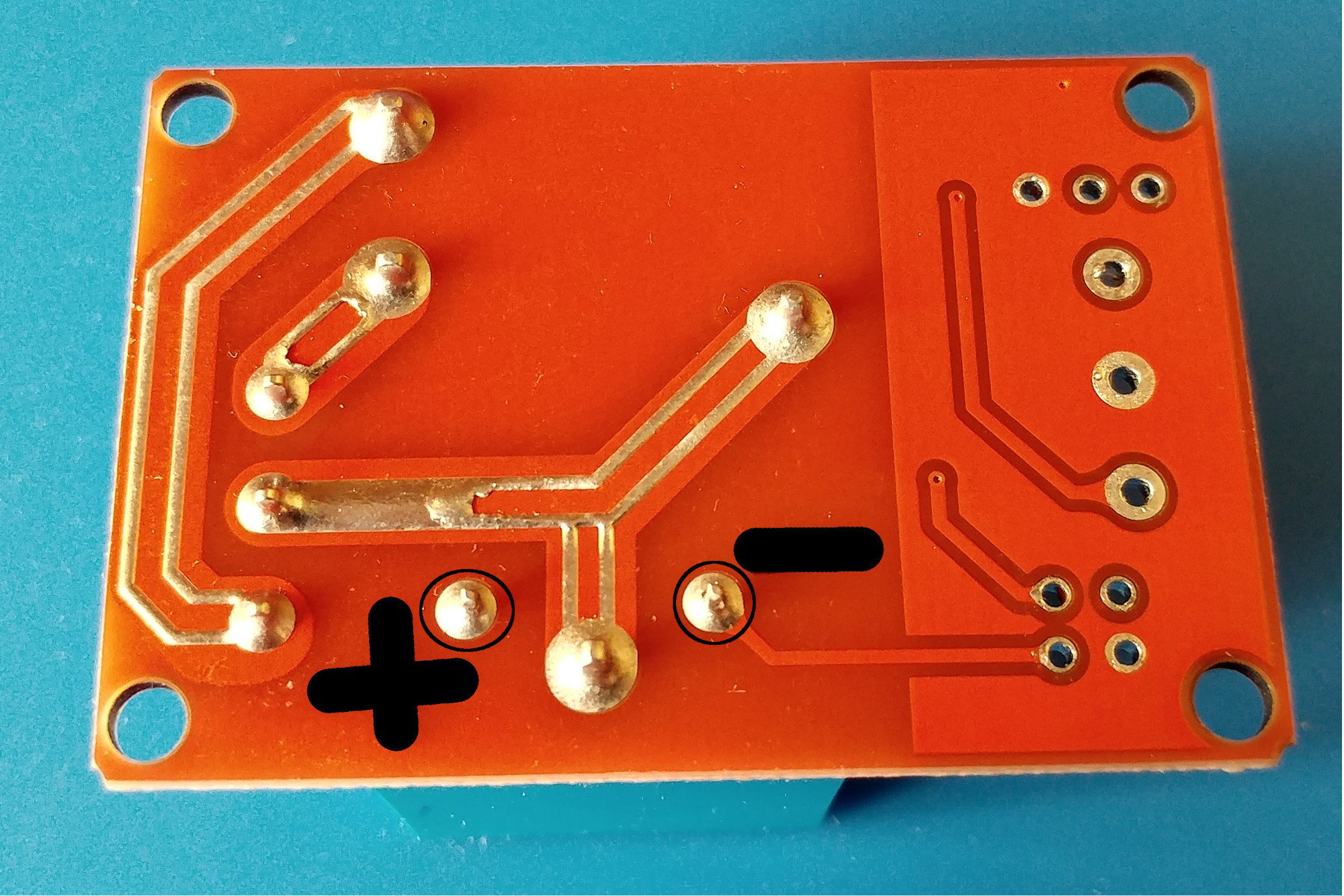

Kupiłem w Chinach kilka takich przekaźników, okazało się, że część z nich nie zatrzaskuje stycznika przy zasilaniu 5V, zawsze powyżej (~5.2-5.3V). Co rzuciło mi się w oczy, podłączając zasilanie przez DC+/- prąd pobierany przez cewkę wynosił max ~120mA. W datasheet podobnych przekaźników wspomniane jest ~185mA@5V, natomiast rezystancja cewki powinna wynosić 27Ω (±10%). Pomyślałem, że cewka jest uwalona i zacząłem od tego, ale szybko okazało się, że rezystancja uzwojenia jest niemal "książkowa", a cewka zasilana bezpośrednio pobiera ~185mA@5V i zatrzaskuje stycznik poprawnie.

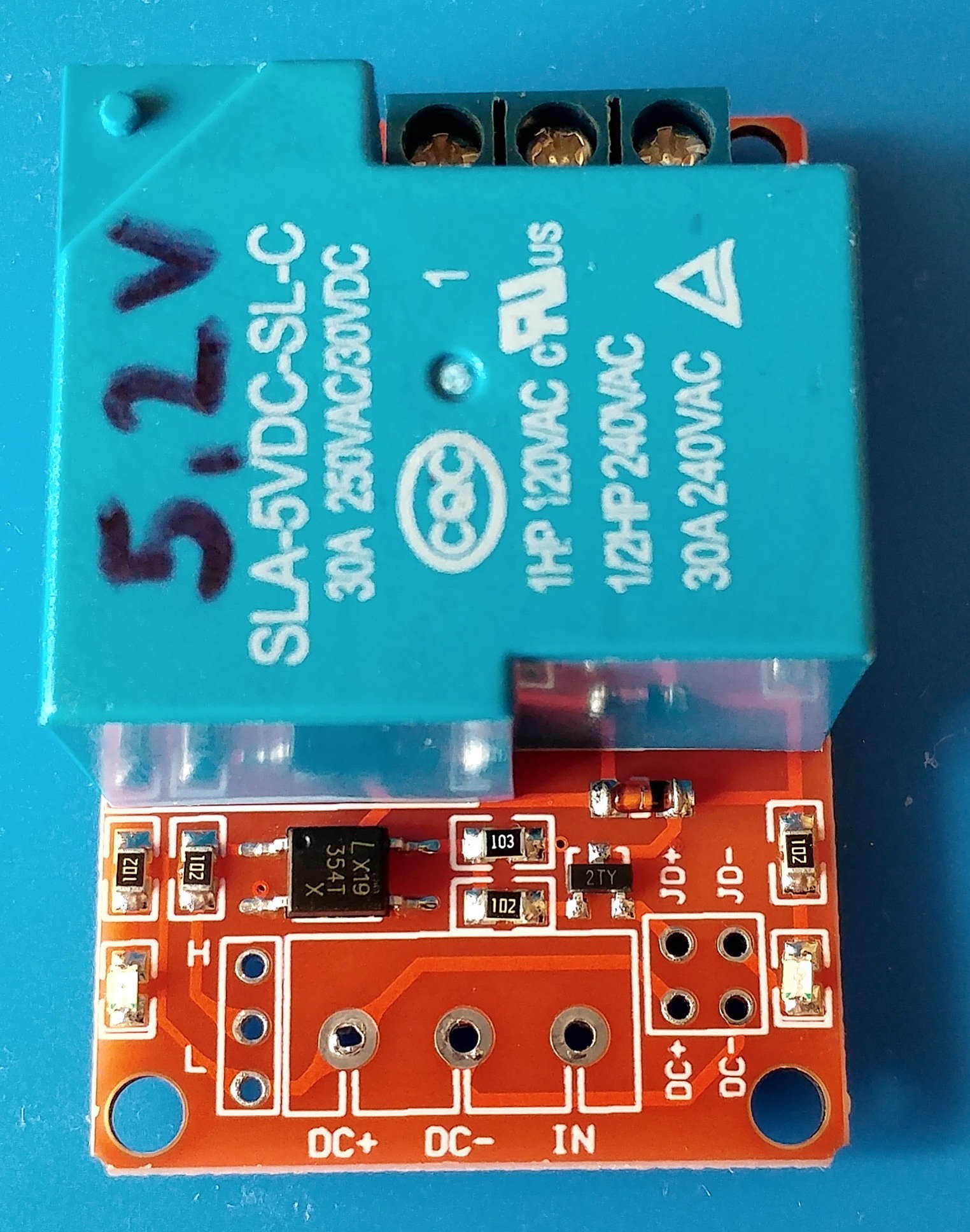

Podmieniłem więc rezystor smd ("102"; 1kΩ) od bazy tranzystora PNP (oznaczenie "2TY", czyli "S8550"), próbując uzyskać inny prąd na kolektorze, ale nic to nie dało, nie w tym rzecz.

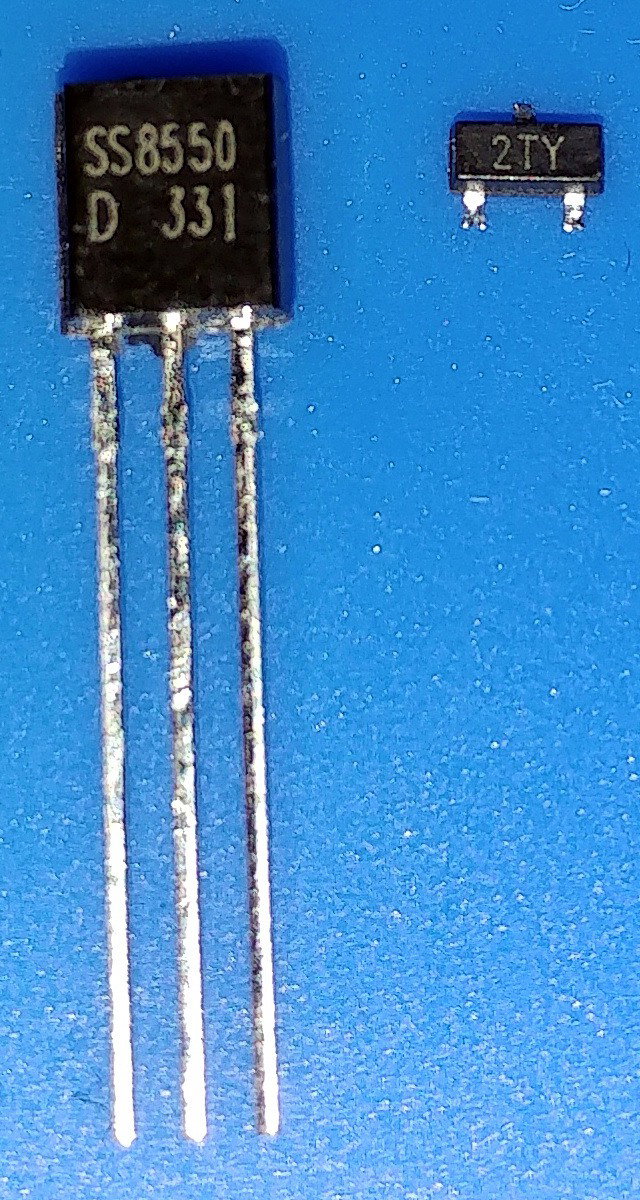

Znalazłem ostatnio różne tranzystory, a w nich SS8550 (wg datasheet podobny/lepszy niż S8550), który testowo wlutowałem i był to strzał w "10". Cewka zatrzaskuje stycznik już od 3.2V, natomiast przy 5V pobierany prąd wynosi ~185mA. W końcu jest moc, co da się słyszeć bardziej wyrazistym kliknięciem. Mam nadzieję, że namierzę gdzieś dobre tranzystory smd (S lub SS).





Datasheet:

sla-xxvdc-sl-c.pdf

S8550-2TY.pdf

SS8550-D.PDF

[Christophorus]

Może po prostu trafiła się seria tranzystorów o gorszych parametrach - odrzut z produkcji. Zamiast trafić one do utylizacji zostały zamontowane w tych modułach. Ewentualnie te "wadliwe" tranzystory to tranzystory o słabszych parametrach z oznaczeniem innego tranzystora o lepszych parametrach. Tak zwana malowanka - podróbka.

Za czasów poprzedniego ustroju politycznego przy wszechobecnym deficycie elementów elektronicznych funkcjonowały tak zwane sklepy BOMIS. Można było w nich kupić elementy elektroniczne z odrzutu, mające gorsze parametry niż deklarowane przez producenta.

[orb777]

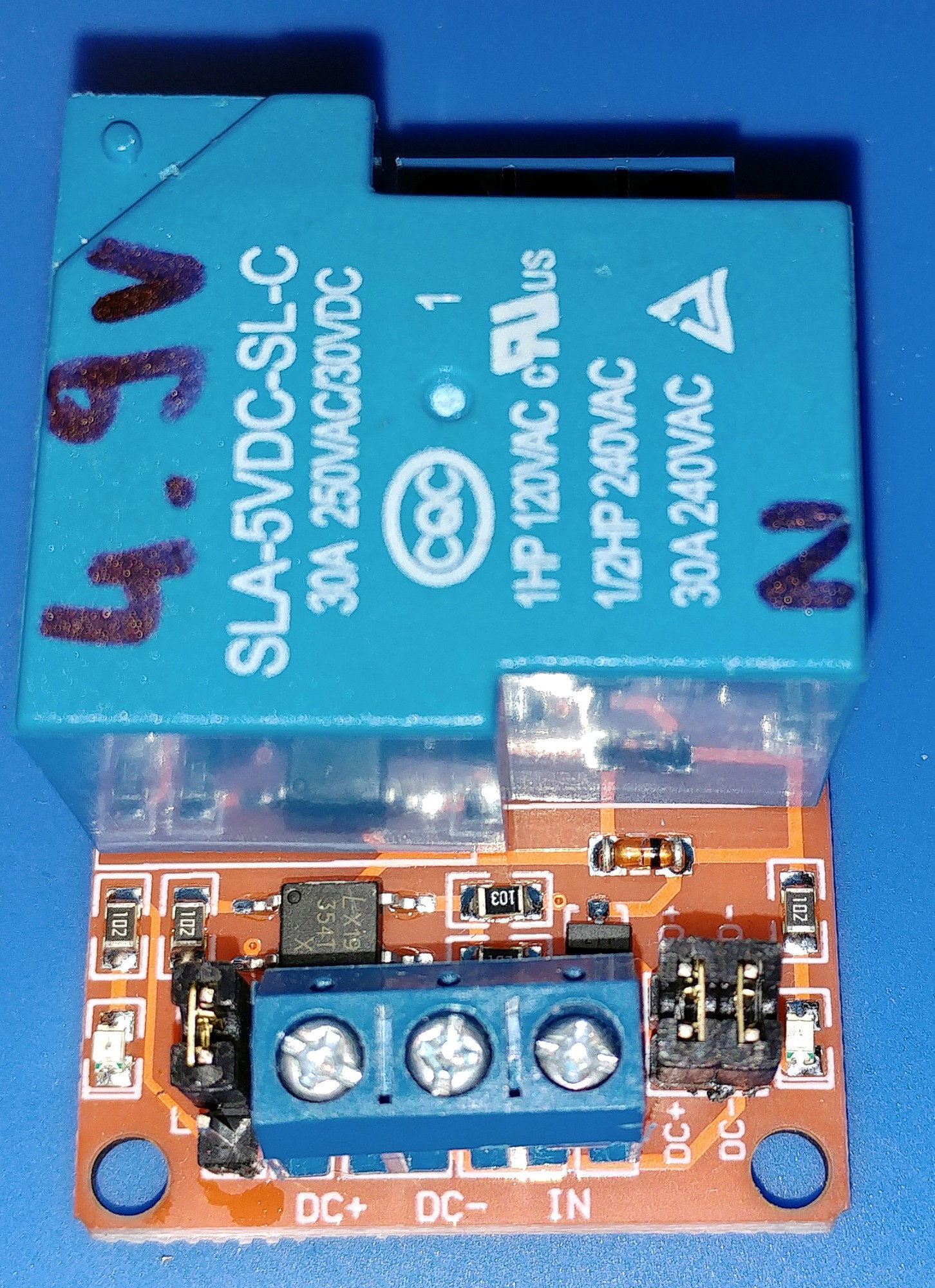

@Christophorus, może tak być. W sumie próbuje ustalić jaki błąd popełniłem i czy w ogóle to mój błąd. Moduły testowałem zaraz po zakupie i działały, a później przestały. "Test" to raptem kilka kliknięć za pomocą esp32, zasilanie z pinu 5V (więc <5V), sterowanie 3.3V. Raczej nie mam w zwyczaju macać płytek pod napięciem. Następnie zapakowałem je w woreczki antystatyczne, w których przyszły, a po wypakowaniu takie kwiatki. Ogólnie z kilku sztuk tylko jedna klika przy około 4.8V, zazwyczaj 4.9V i te wadliwe ponad 5V. "Trochę" im jednak brakuje do 3.2-3.3V, które da się osiągnąć zmieniając tranzystor.

[orb777]

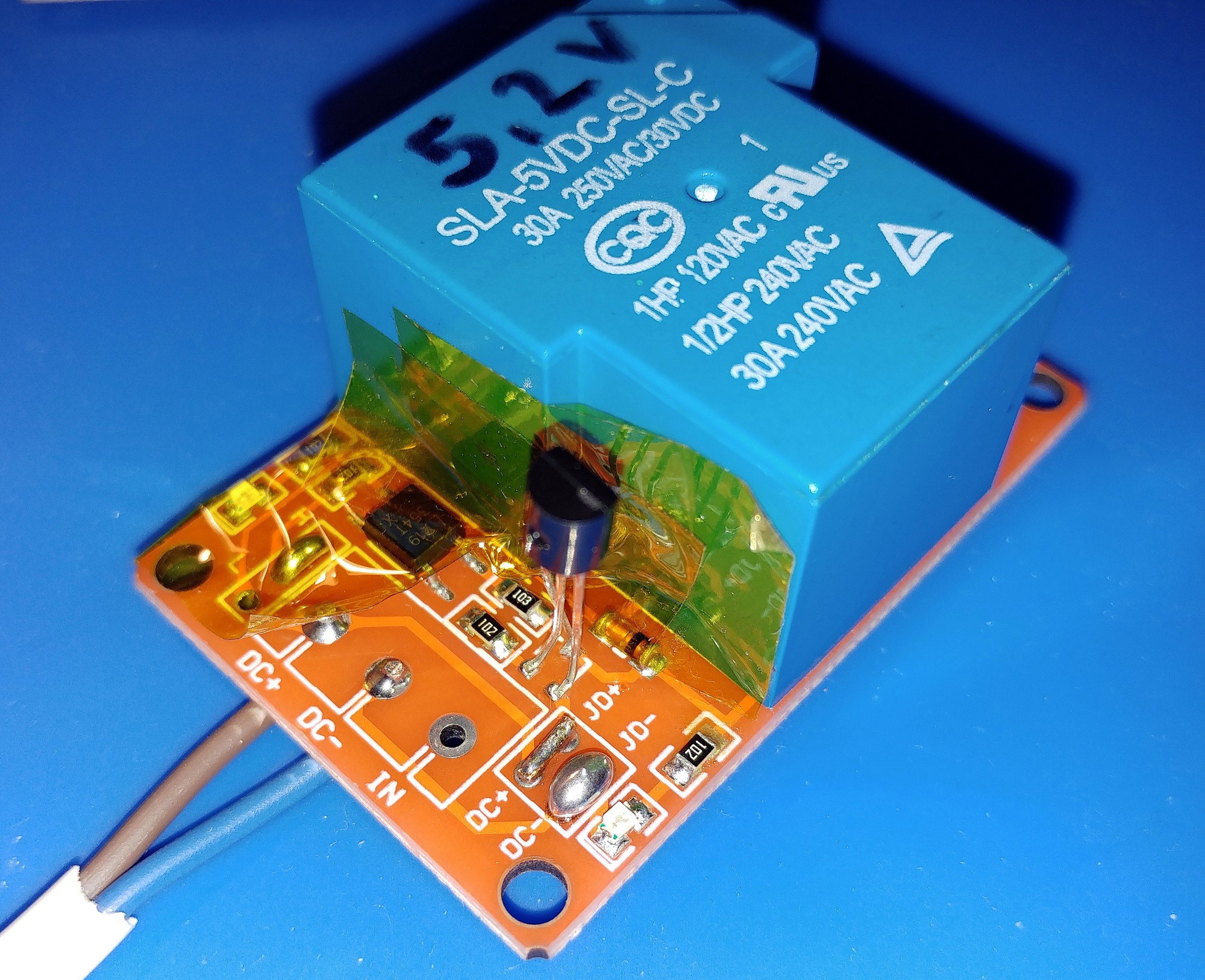

Dokupiłem SS8550 "Y2" (SOT23) na portalu aukcyjnym i wszystko jest ok. Przekaźnik działa od 3.2V (115 mA), 3.3V (120 mA; "klik" całkiem wyraźny). 5V & 185 mA, napięcie na kolektorze względem masy wynosi ~4.86V. Na wadliwym tranzystorze było ~3V, więc cewka nie miała siły.
