Tranzystory bipolarne - niezbędne minimum w pigułce! Kurs elektroniki od FORBOT [#13] »

Bane24 · Listopad 22, 2025

Witam !!!

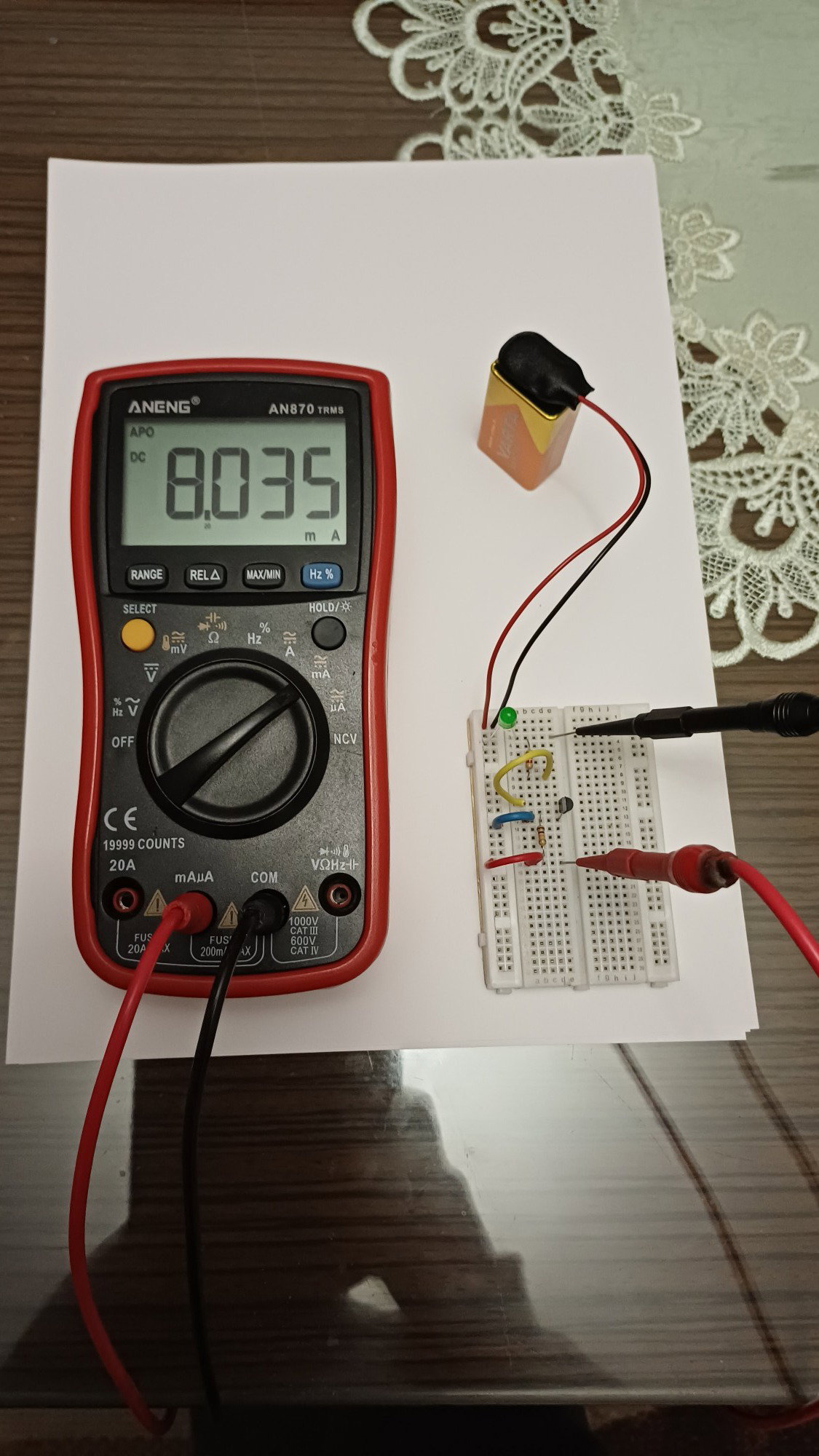

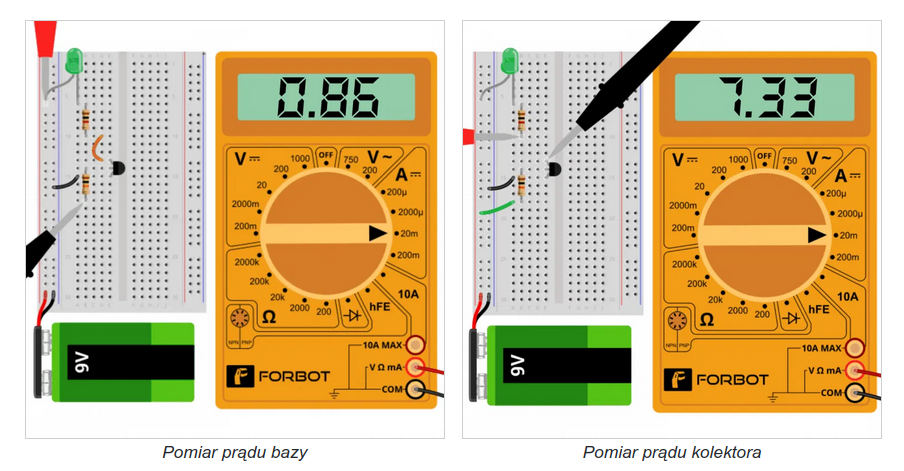

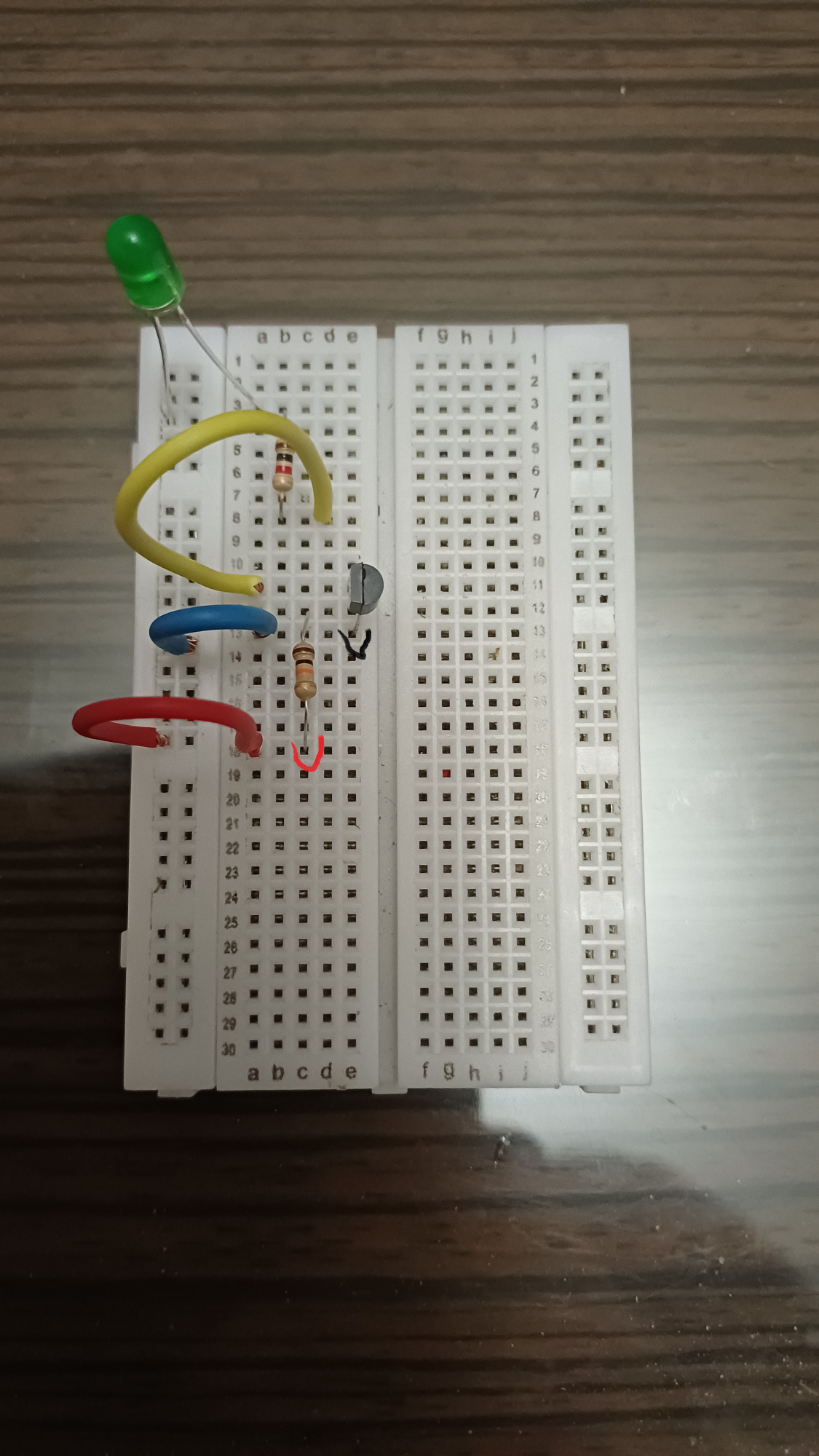

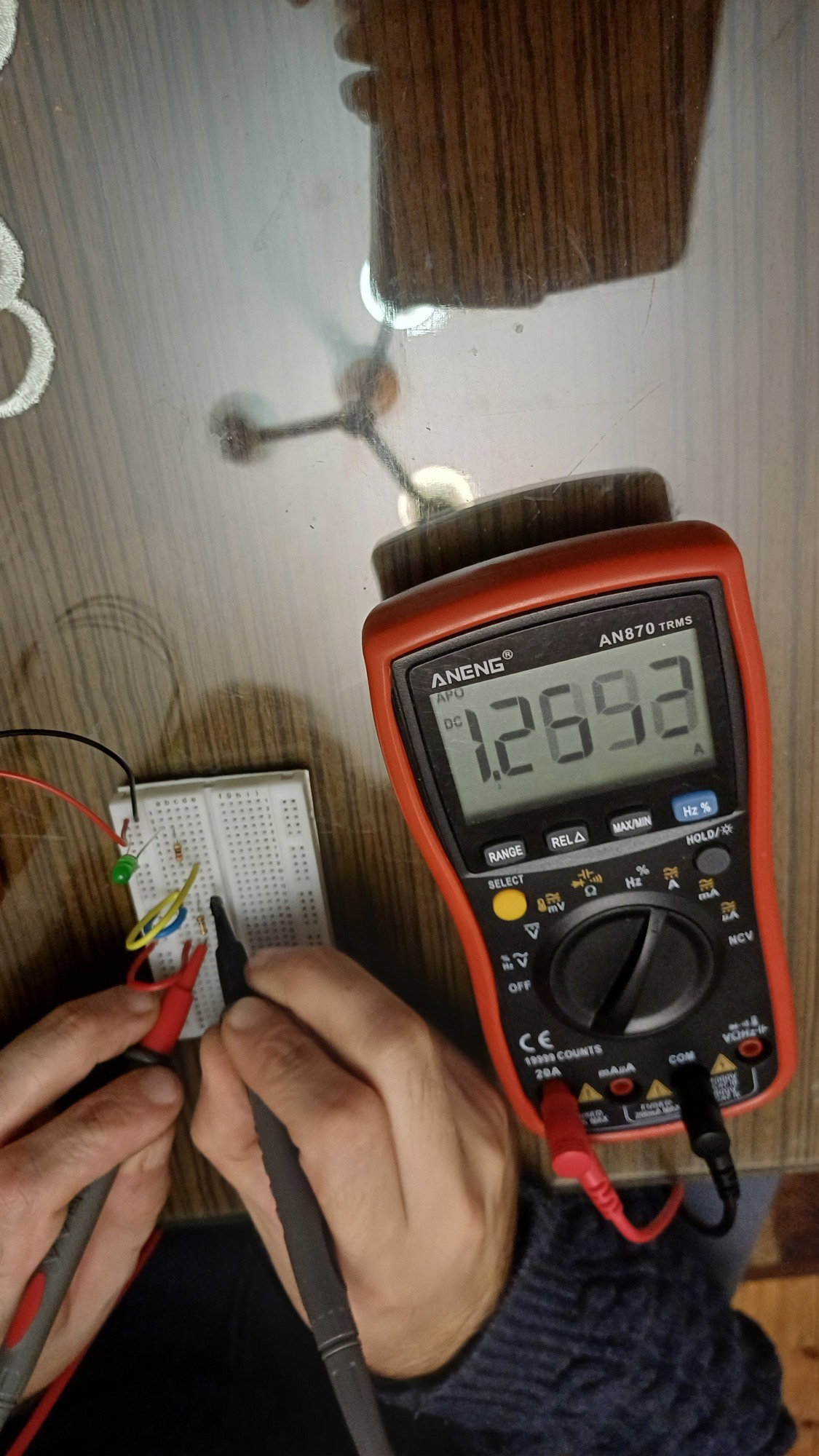

Podczas pomiaru natężenia prądu w dwóch punktach które zaznaczyłem na tym zdjęciu.Rezystor 10k oraz tranzystor bipolarny NPN BC546B 080 65V/0.1A.Dioda przestaje świecić a na moim multimetrze są pokazywane wartości powyżej 1.2A z z czasem te wartości ulegają obniżeniu do 370 mA.

Oto film:https://e.pcloud.link/publink/show?code=XZaS8AZAwQP4hVnxzuIjpmBbJ7GibvAjWlk

Oto zdjęcia:

Mam pytanie Czy mógłby ktoś mi wyjaśnić dlaczego tak się dzieję ???

Pozdrawiam Piotr Ko

Edytowano Listopad 22, 2025 przez Bane24

Christophorus · Listopad 22, 2025

Wygląda to jakbyś robił multimetrem - amperomierzem zwarcie na zaciskach baterii. Stąd duży prąd na początku pomiaru 1,2A, który później spada do 370 mA wraz z rozładowywaniem się baterii. Taki pomiar powoduje szybie zużycie - rozładowanie się baterii. W niektórych tanich multimetrach może być nawet powodem ich uszkodzenia lub przepalenia bezpiecznika o ile posiadają bezpiecznik.

Chcąc zmierzyć prąd pobierany np. przez diodę LED amperomierz należy włączyć szeregowo z tą diodą. Dotyczy to także pomiarów prądu w innych obwodach. Amperomierz włączamy w szereg mierzonego obwodu. Natomiast woltomierz przy pomiarze napięcia włączamy równolegle do mierzonego obwodu.

fribble3 · Listopad 22, 2025

Nie mierz tak prądu bo zniszczysz baterie! @Christophorus opisał dlaczego tak się dzieje. Jak widzisz tak duży prąd to powinna Ci się zapalić "lampka" w głowie, a na filmie trzymasz sondy zdecydowanie za długo. Im dłużej robisz zwarcie tym gorzej.
