Schemat do minisumo

Pomocna odpowiedź

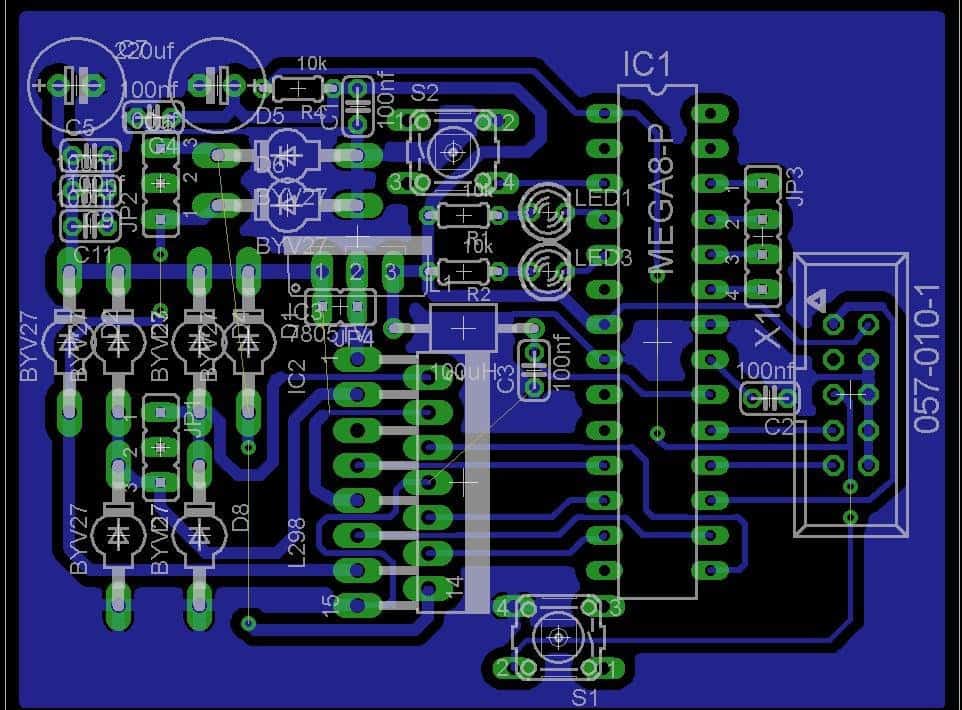

Dobra płytka skończona :

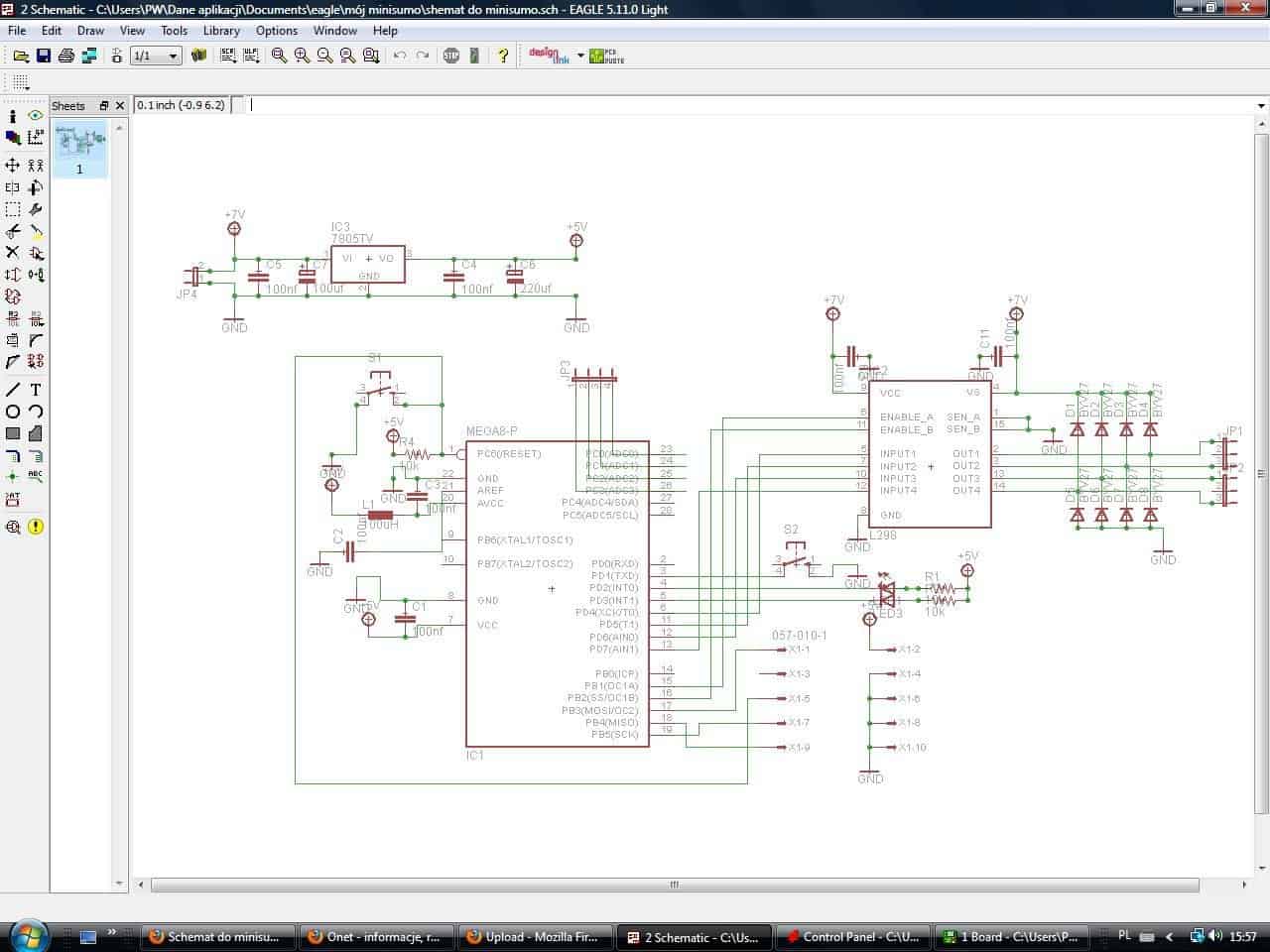

Schemat:

2.Nie posłuchałeś ze stabilizatorem/L298, ale wiesz lepiej, a przynajmniej szybko się dowiesz 😉

Dlaczego? Mostek zasilam bezpośrednio z 7v tak jak pisał piotreks89

Udostępnij ten post


Link to post
Share on other sites

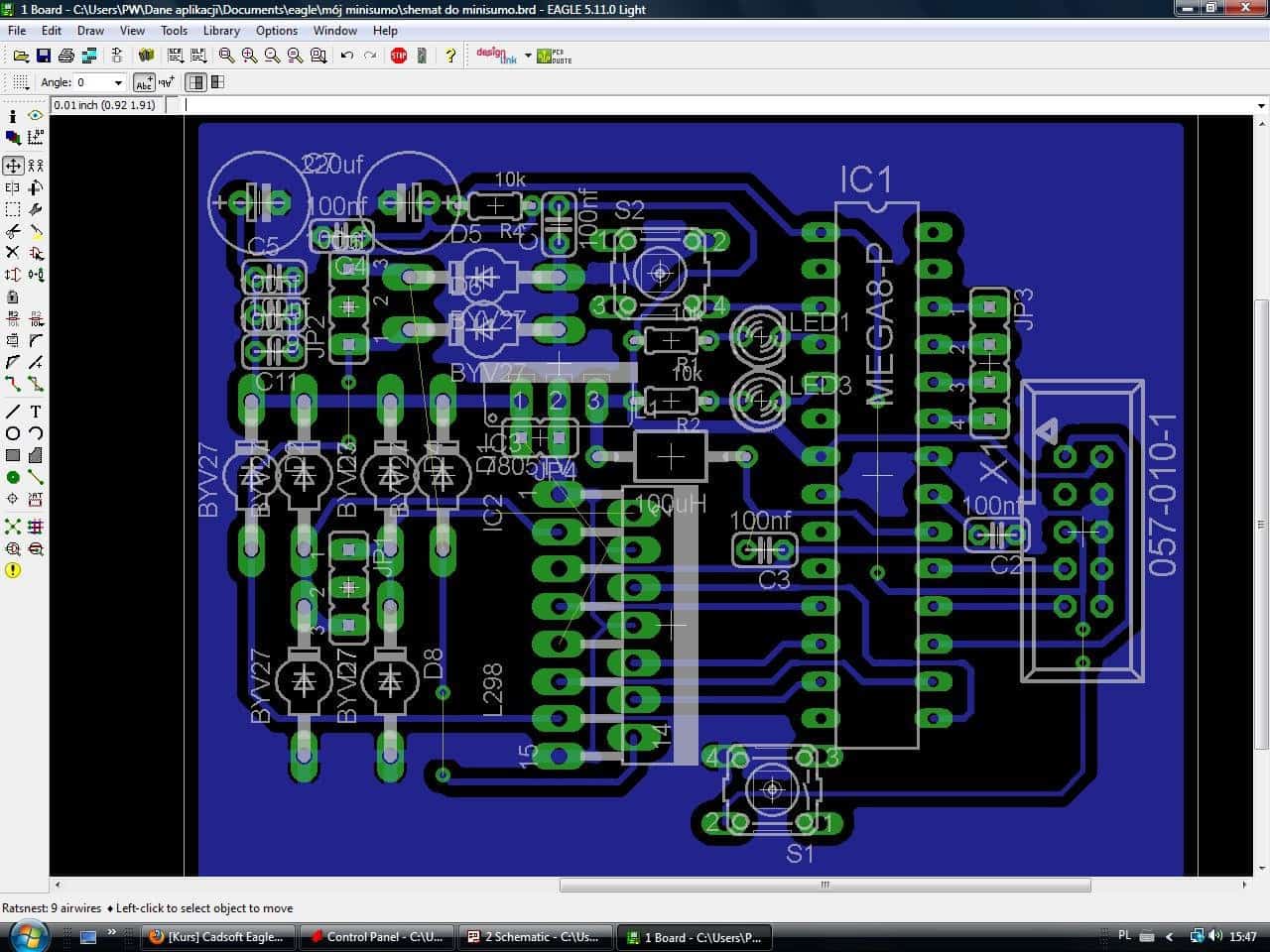

klonyyy masz ogromną ilość nie połączonych ścieżek! To nie jest dobre! Poza tym tak jak pisał Armir masz za cienkie ścieżki na których prąd będzie spory. Nie polecam stosowania przelotek pod złączem do programowania.

Zaprojektuj płytkę trochę inaczej z naszymi uwagami 😉

Udostępnij ten post


Link to post
Share on other sites

Za cienkie prądowe, dodatkowo współdzielone z mikrokontrolerem. Te ścieżki między nóżkami mostka idą do któych jego nóżek? Za bardzo nie widać, a podejrzewam połączenie ich z inną ścieżką. Odpal jak mozesz sprawdzanie DRC czy jakieś ścieżki się nie nakładają.

BlackJack, MirekCz, Właściwie jak to liczycie? dla przewodów się liczy 5-10A/mm2 (widziałem też gdzieś 12A),w takim wypadku zgadza się to co BlackJack podał. Ale z drugiej strony warto brać poprawkę na to, że ścieżka chłodzi się na płytce i w tym wypadku prąd może być większy. Oczywiście mówimy tutaj o wytrzymałości, a nie zakłóceniach generowanych przez zwykł opór elektryczny.

Udostępnij ten post


Link to post
Share on other sites
Do obliczeń maksymalnego prądu ścieżki + kilku dodatkowych parametrów polecam:

➡️Kalkulator PCB

Dokładnie tego kalkulatora używam. Jest tam też fajny kalkulator przelotek (via). - link u góry w tekście.

Udostępnij ten post


Link to post
Share on other sites

klonyyy coraz lepiej, ale nadal masz masę nie podłączonych miejsc! Nie sugeruj się do końca kalkulatorem - policz jaka grubość jest optymalna, ale dodaj do niej jeszcze troszkę 😉

Udostępnij ten post


Link to post
Share on other sites

klonyyy, ile płytek już trawiłeś? Jeśli to Twoje początki to nie zrobisz tej płytki. Ustaw w opcjach minimalne odstępy 15mils (skoro jesteś początkujący) i sprawdź DRC.

Udostępnij ten post


Link to post
Share on other sites

DRC sprawdziłem i nie ma błędu o nakładających się ścieżkach, tylko np overlap albo drill size i to dotyczy tylko otworków od zworek. To będzie moja chyba 13 płytka. 😉

Udostępnij ten post


Link to post
Share on other sites

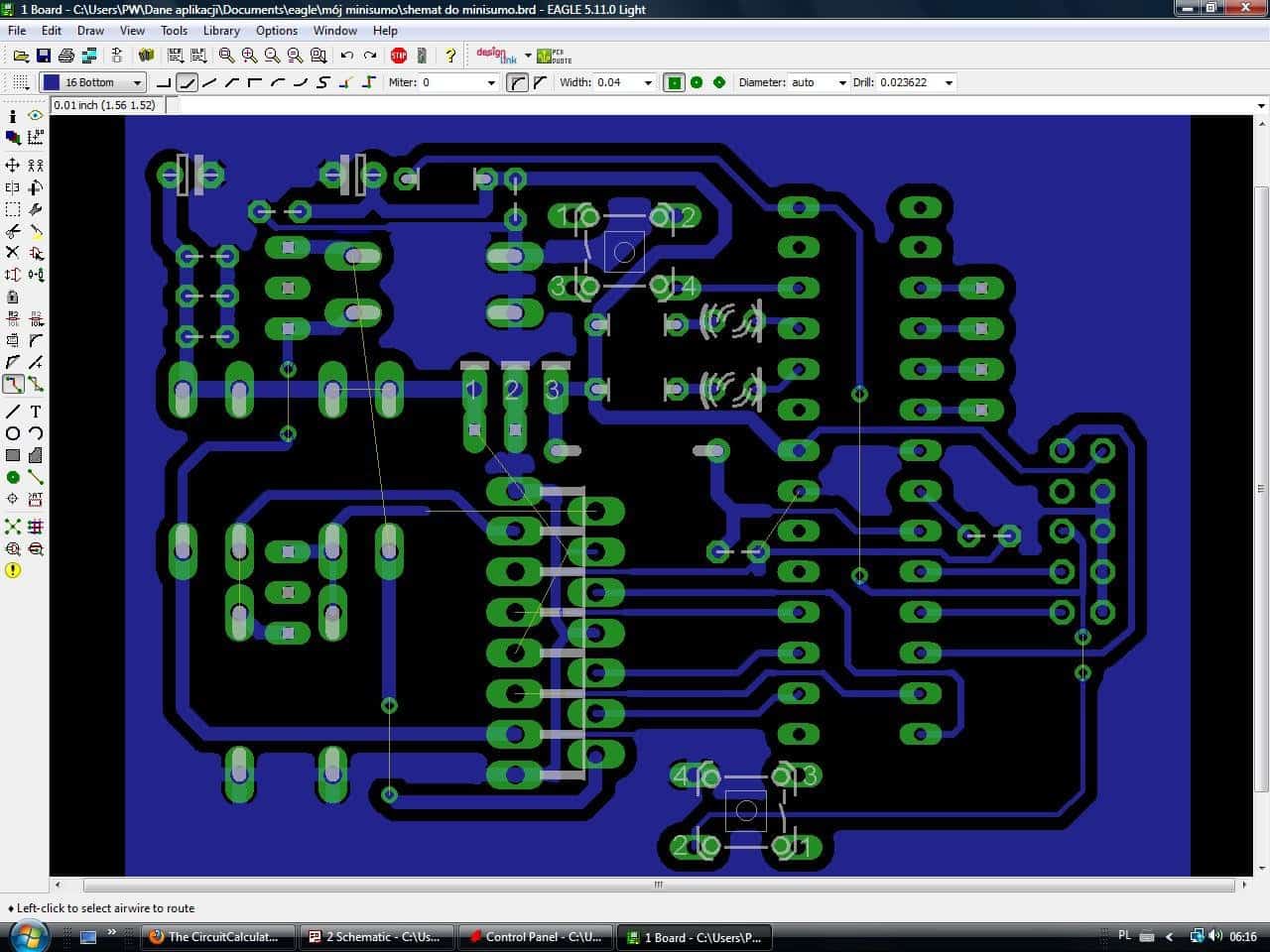

Niestety tylko trawiona 😉 kolejne ułożenie ścieżek nie wiem które było lepsze :

Udostępnij ten post


Link to post
Share on other sites

klonyyy z tego co widzę, wszystko można ze sobą połączyć bez problemów 😉 Pomyśl jak zobaczymy czy ci się uda 😉 Widzę, że masz niektóre przelotki za blisko ścieżek, oddal je od siebie co najmniej o 2mm 😉

Udostępnij ten post


Link to post
Share on other sites

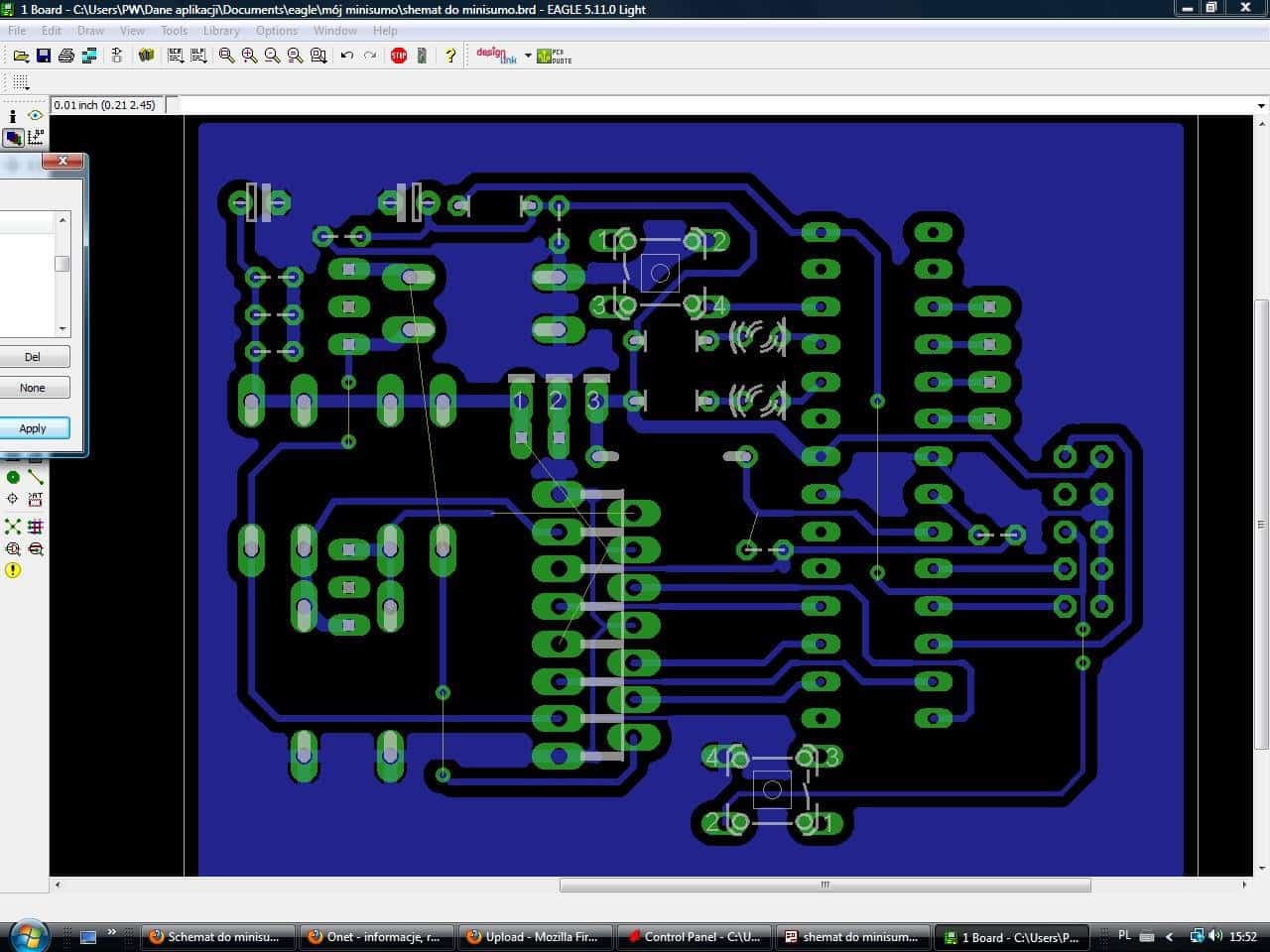

Sama płytka wygląda ok. Możesz zrobić kilka drobnych poprawek jeszcze, ale to już trochę czepianie się. Spróbój zmaksymalizować wielkość masy po prostu przesuwając trochę ścieżki (najwięcej uzyskasz ostatnią ścieżką na dole z prawej - puścisz ją bliżej mikrokontrolera i rozleje się Tobie dużo większy kawałek masy.

Udostępnij ten post


Link to post
Share on other sites

A która płytka jest lepsza ta pierwsza czy ta dzisiejsza?

klonyyy z tego co widzę, wszystko można ze sobą połączyć bez problemów 😉

piotreks89 chodzi Ci że bez przelotek ???

Udostępnij ten post


Link to post
Share on other sites
