Schemat do lf

[Marcinas]

Witam

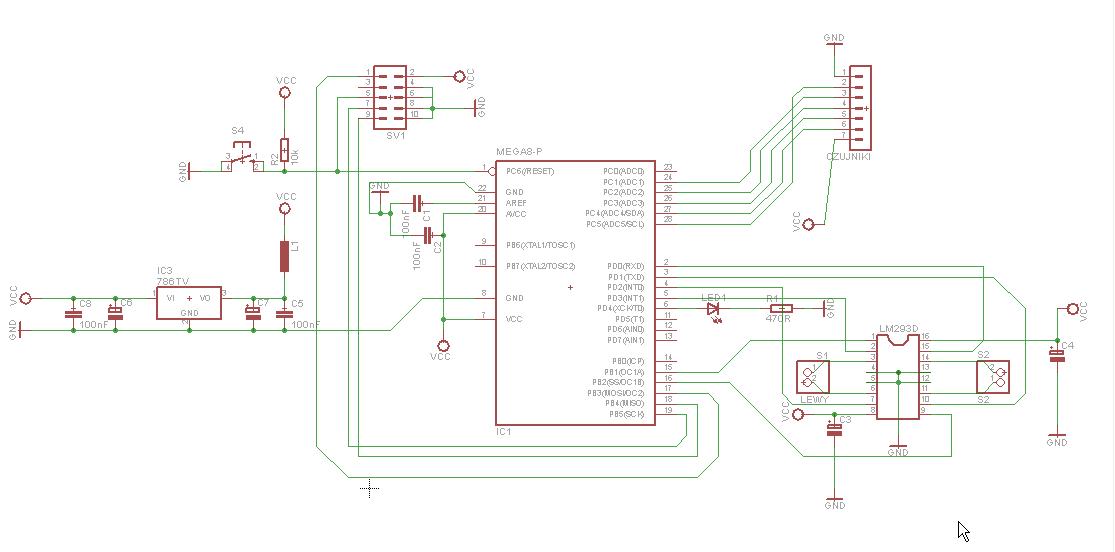

Wykonałem schemat a na podstawie jego płytkę pcb.Czy mógł by mi ktoś sprawdzić poprawność płytki?

Z góry dziękuję 🙂

[Barto]

Potencjał VCC masz zarówno na wejściu stabilizatora jak i wyjściu, co jest poważnym błędem. Musisz rozdzielić te punkty- najszybciej zmieniając oznaczenie potencjału na wejściu stabilizatora (uwzględnij tą zmianę również przy mostku, bo podejrzewam, że chcesz zasilać silniki bezpośrednio z AKU).

Poza tym cewkę L1 nie dawaj PRZED zasilaniem wszystkiego, tylko nawiązując do dokumentacji atmegi umieść ją pomiędzy +5V a AVCC- w ten sposób razem z kondensatorem C2 utworzysz katalogowy filtr LC sugerowany do prawidłowej pracy przetw ADC.

Co do umieszczania wspólnych potencjałów- raz kolejny- przyjęło się potencjały ujemne oraz masę prowadzić "w dół" na schemacie, dodatnie do góry. Poprawia to czytelność.

Co do tej wersji mozaiki-pomiędzy 16 a 17 pinem atmegi8 masz prowadzoną ścieżkę bardzo blisko pinu. Nie wiem czy tam jest nawet 10 milsów przerwy, więc jak na początek nauki gwarantowane zwarcie i konieczne poprawki 😉. Obudowy od kondensatorów raczej za duże (zakładając pojemności ok 100uF). Takie raczej występują przy elkach >1000uF (przydałaby się jedna taka sztuka tuż za AKU ewentualnie przy mostku).

W paru miejscach na płytce niepotrzebnie upychasz ścieżki z bardzo małymi odstępami a czasami ścieżki są kompletnie "samotne". Przy takim stopniu skomplikowania układu płytki daje się naprawdę doprowadzić do takiej postaci, że element jest koło elementu. Oczywiście z zachowaniem jej funkcjonalności. Nauka przy prostych układach zaprocentuje później przy coraz trudniejszych projektach.

[soban]

To co zauważyłem na pierwszy rzut oka:

Dziwnie poprowadzona masa zaczynając od samego stabilizatora - brak wtyków na baterie (?), ścieżki pod kątem 90stopni - popraw na większe (na większy skos, rozwarcie), pełno niepotrzebnych przelotek prowadzonych przez prawie całą płytkę, nie podłączasz kwarcu?
