Problem z L298 - POMOCY !!!

[niezly_patyk]

Witam,

mam podobny problem z tym samym mostkiem. Trochę inny schemat.

Podłączam wszystko zgodnie ze schematem:

Zasilanie logiczne 5V.

Zasilanie silników 11V.

GND wspólne.

PWM_A z uC (sprawdzony działa dobrze)

Silnik podłączony do odpowiednich wyjść.

Problem podobny jak u poprzednika. Gdy podaje stany IN1 IN2 (niski/wysoki) silnik brzęczy i nie rusza.

Jeśli odłączę oba stany i przyłożę jeden z nich (bez różnicy czy niski czy wysoki) do jednego z wejść silnik rusza. Jeśli przyłożę go do drugiego wejścia kręci się w drugą stronę.

Wszystkie ze stanów oraz PWM w tym samy czasie podaje na diody więc wiem że program działa dobrze.

Proszę o radę.

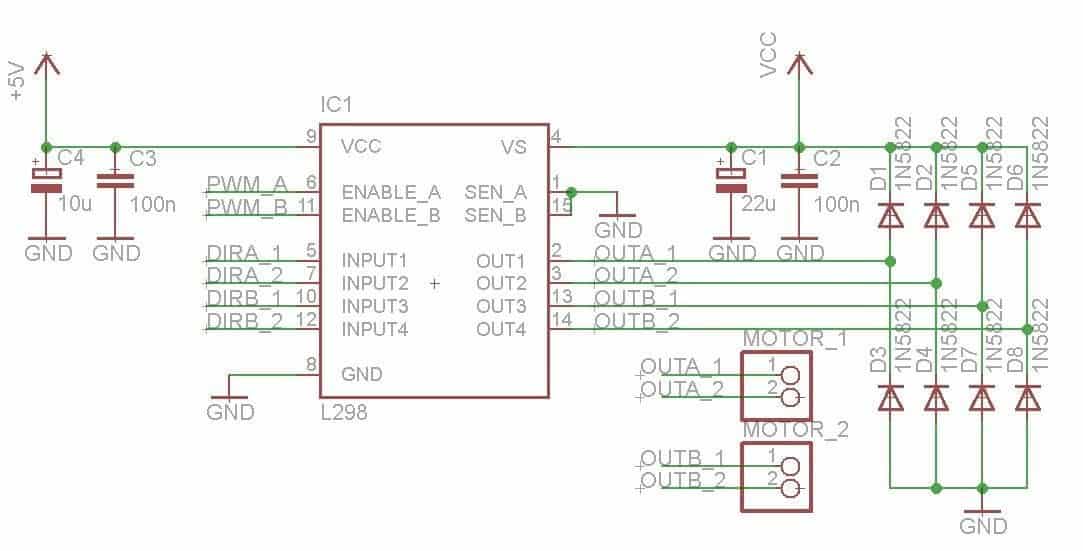

Układ podłączony zgodnie ze schematem:

__________
