Minisumo - sprawdzenie schematu

[Turech]

Witam.

Jest to mój pierwszy robot, a także mój pierwszy wpis na forum forbot. Po pierwszym zdaniu można mnie określić mianem początkującego i to jest prawda. O ile z mechaniką (modelowanie itp) miałem wcześniej styczność na studiach, o tyle z elektroniką trochę mniej (znacznie mniej). Tak, więc proszę o sprawdzenie schematów i płytek PCB, nie jestem pewien czy dobrze to wykonałem.

Dobra to tyle wstępu, przejdę teraz do założeń projektu, bo chyba to jest najważniejszy punkt tego postu.

To tak:

- napęd: 2 silniki Pololu HP 50:1

- atmega324p (rozważam jeszcze 164p, ale nie wiem, czy nie zastosuję jakiegoś bardziej wyrafinowanego sterowania)

- sterowanie silników: 2 sterowniki TB6612

- 4 czujniki odległości Sharp GP2Y0D340K

- 4 czujniki linii CNY70

- całość planują wykonać z duraluminium (na uczelni mam dostęp do frezarki 😃 )

Schemat układu sterującego:

Schemat płytki układu sterującego:

Schemat układu z czujnikami:

Schemat płytki:

[marek1707]

Coś pokręciłeś na wejściach AIN/BIN dolnego sterownika silnika.

PWM z procesora wyciągnij ze sprzętowych generatorów PWM a te są wyprowadzone na konkretne piny.

Rożnokolorowe diody LED mają istotnie różna napięcia przewodzenia i w związku z tym potrzebują różnych oporników szeregowych. Teraz jednak trudno to policzyć, bo zapewne mają też różne jasności świecenia. Będziesz musiał dobrać to doświadczalnie tak, by dla wszystkich włączonych dostać w miarę biały.

Jakieś wsparcie w fazie uruchamiania kodu (UART? LEDy? JTAG?) czy wrzucasz czyjegoś gotowca i działa?

Nazwa VCC na zasilaniu akumulatorowym jest bardzo myląca. Spróbuj zmienić np. na VBAT czy jakoś tak. VCC używa się zwykle jako dodatniej szyny zasilania układów cyfrowych. Cóż, taka tradycja.

PCB:

Nie stosuj kondensatorów tantalowych wprost na napięciu baterii.

Jeżeli masz kilka złącz prowadzących sygnały do tej samej płytki i miejsce na dodatkowe szpilki, to daj więcej masy. Jeden kabelek GND będący jednocześnie zasilaniem diod IR oraz odniesieniem dla sygnałów analogowych i cyfrowych to słaby pomysł. Zrób np. nieprzerwany rząd np. 12 pinów w tym 3 masy albo tak jak do programatora tylko większe złącze np. FC14 lub 16 i tam już masz miejsce i na jeszcze jeden pin zasilania i na kilka GND.

Przemyśl sobie którędy płyną prądy po masie do obu mostków, tj jak wyglądają oczka prądu począwszy od plusa zasilania a skończywszy na zacisku "minus" baterii przechodzące przez każdy z dwóch mostków.

Mostki nie pobierają na +5V jakichś wielkich prądów ani szpilek. Każdemu po dobrym, ceramicznym 1uF wystarczy. 220uF tam to przesada.

Policz/oszacuj moc strat stabilizatora i daj mu chociaż kawałek radiatora z miedzi. Obecnie pad przeznaczony do odprowadzania ciepła z obudowy SOT223 ma mniej miedzi niż niektóre kondensatory (a obok jest kawał pustego miejsca...).

[Turech]

AIN/BIN, tu zamieszanie wynikło raczej z mojego niedoświadczenia, po prostu przemieszałem tak piny, żeby ładnie mi się podłączyły na płytce, ale jak widać, nie był to najlepszy pomysł 😃 .

PWM jest pociągnięte na sprzętowym PWM, tylko na tym schemacie atmegi tego dokładnie nie widać, ale sprawdzone jest to z notą katalogową.

Gotowca nie będę wrzucał, planuję wszystko sam napisać. Zastanawiałem się nad użyciem JTAG, ale "dobry" kolega wybił mi to z głowy, czyli na to wygląda, że pasuje to użyć.

Co do VCC, nie widziałem o tym i dzięki za info 😉 .

Czyli zamiast tantalowych, wsadzić kondensatory elektrolityczne przy złączu akumulatora ?

Ogólnie dzięki za cenne rady i biorę się do roboty.

[marek1707]

W takim razie zmień symbol procesora tak, by schemat był zgodny z tym co masz zamiar zrobić. Przecież trudno weryfikować Twoje pomysły porównując numery pinów z jednego schematu z danymi katalogowymi innego procesora.

Tak, tantale bardzo nie lubią dużych dV/dt (dostają zwarcia i wybuchają) a tu na wejściu, szczególnie przy silnym akumulatorze LiPol i grubych i krótkich drutach możesz mieć dziesiątki V/us.

Musisz mieć jakieś możliwości weryfikacji tego co napisałeś. JTAG jest fajny, ale sprawdza się tylko na biurku. Jeżeli robot jeździ i testujesz go "w boju" np. na podłodze pokoju, to bardzo przydają się optyczne sygnalizacje różnych stanów programu (LED) a już najlepszym pomysłem jest telemetria on-line po UART, szczególnie puszczona bez uciążliwego kabla (moduł Bluetooth np). Bez tego nie masz szans uruchomić żadnych nietrywialnych algorytmów bo po prostu nie wiesz co się dzieje w środku skomplikowanego kodu.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Turech]

Odnośnie kontroli stanu, to planowałem do tego wykorzystać 3 diody RGB, ale chyba rozważę Twoją propozycję użycia Bluetooth, jest to chyba najlepszy z możliwych sposobów testowania robota.

[aixI]

Turech - ja sam sprawdzam pracę mojego robota właśnie przez diody LED, RS232 (UART) po kablu i bezprzewodowo przez Bluetooth'a - moduł BT jest mały (wymiary) i potrzebuje tylko czterech pinów (VCC, GND, TX, RX) i można pracować. Takie małe, a cieszy 🙂

Przy okazji mogę polecić ten artykuł.

[Turech]

Ogólnie to pomysł z modułem bluetooth podsunął mi (chyba) świetny pomysł na kontrolę, mianowicie prawdopodobnie połączę go z LabVIEW, a tam to już testowanie to sama przyjemność.

A tak z innej beczki, czy do silników DC wystarczy szerokość ścieżki 32mil? Wyczytałem w internetach, że od 1.5A do 3.5A wystarczą ścieżki 20mil, ile w tym prawdy? (Każdy silniki w stresie pobiera 1.5A)

[marek1707]

Odpowiedź nie jest zero-jedynkowa, bo zależy od warunków startowych (typ laminatu i jego grubość, położenie ścieżki w stosie PCB - warstwa wewnętrzna czy zewnętrzna, maks. temperatura otoczenia, grubość folii miedzianej na PCB, cynowanie, pokrycie soldermaską, przepływ powietrza itd) oraz przyjętych kryteriów oceny. Prąd przepływający przez ścieżkę miedzianą podnosi jej temperaturę i teraz od Ciebie zależy (i oczywiście od ograniczeń danej technologii) co uznasz za niedopuszczalne a co jest jeszcze normalne. Zwykle w kalkulatorach tego typu:

http://www.eeweb.com/toolbox/external-pcb-trace-max-current

przyjmuje się jakieś typowe wartości (np. laminat FR4, grubość laminatu na tyle duża by pominąć chłodzenie przez spód, warstwa zewnętrzna bez soldermaski itd..) oraz wpisuje te na które masz rzeczywisty wpływ, np szerokość czy grubość miedzi. No, ta ostatnia nie jest dowolna, ale zwykle możesz zamówić płytkę z miedzią w trzech grubościach: 17, 35 i 70um. Jeżeli nic nie napiszesz w zamówieniu, dostaniesz typowo 35um. Miedź 70um jest fajna, ale nie wychodzą na niej wąskie ścieżki i niewielkie odstępy (bo trzeba głęboko trawić) więc używana jest do zasilaczy itp elektroniki mocy.

No to proszę bardzo: podstawiasz 20mils, 35um, temperatura startowa 25°C i dopuszczalny wzrost powiedzmy o 30°C. Dostajesz prąd 2.3A. Przepuścisz więcej lub pokryjesz ścieżkę solderamaską - wiadomo, będzie cieplej. Dalej sam próbuj.

[Turech]

Dobra, dodałem moduł bluetooth, najprawdopodobniej zastosuje BTM112, znalazłem na elektrodzie od razu schemat płytki PCB konwertujący napięcie z 5V na 3V3. Kondensatorki zamienione na elektrolityczne, szukałem najlepszych wymiarów (czyt najmniejszych) dla kondensatorów pracujących w 10V. A jak już jestem przy tym to zapomniałem dodać na samym początku, zasilanie to Li-Pol 7.4V ok. 500[mAh]. Szerokość ścieżek obliczona, ale na wszelki wypadek lekką rezerwę dodałem.

Schematy obu płytek stworzone od nowa.

[MirekCz]

Na płytce z sharpami:

1. Dodaj przynajmniej jeden duży kondensator (10-22uF), albo najlepiej przy każdym sharpie jeden.

2. Rozlanie masy jest bez sensu jak praktycznie nigdzie masy się nie łączą. Powinieneś dodać przynajmniej kilkanaście przelotek

Na płytce sterownika:

1. 220uF koło sterownika silników to aż za dużo... najważniejsze to low-esr. Sprawdź czy kondensator jest low-esr (albo taki kup) i przesuń je jak najbliżej.

2. Wielkie pole masy, które się łączy tylko z jednej strony nie ma sensu. Przelotki dodaj (patrz pkt. 2 powyżej)

Najlepszy przykład to sprawdź masę z układu US2 po lewej stronie. Część pójdzie "przesmykiem" u góry... tylko nie pójdzie, bo nie ma gdzie (masa top i bottom się tutaj nie łączy), a druga część pójdzie przesmykiem pod scalakiem do kondensatora. Widzisz jaką wielką (i wąską) pętlę tworzysz? Jak tam ma iść kilka A?

Zamiast tego mógłbyś kondensator C16 przenieść nad układ US2 i wtedy masz blisko zarówno piny zasilania jak i masy. Tylko w ten sposób kondensator naprawdę działa.

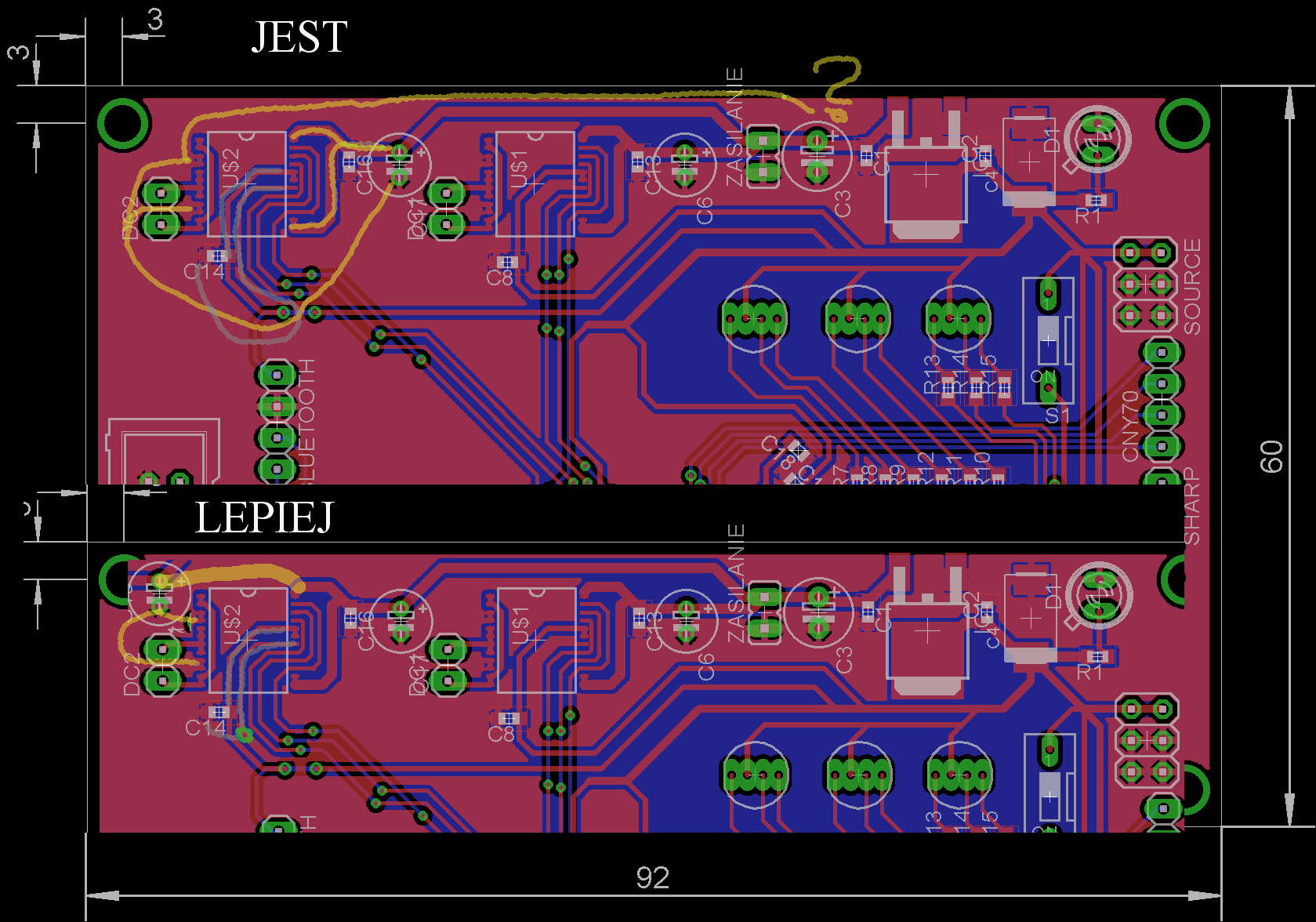

Załączyłem zdjęcie jak to zrobić lepiej... taka zmiana byłaby korzystna w wielu miejscach na Twojej płytce (ale najważniejsza koło silników - one zdecydowanie najwięcej prądu biorą).
