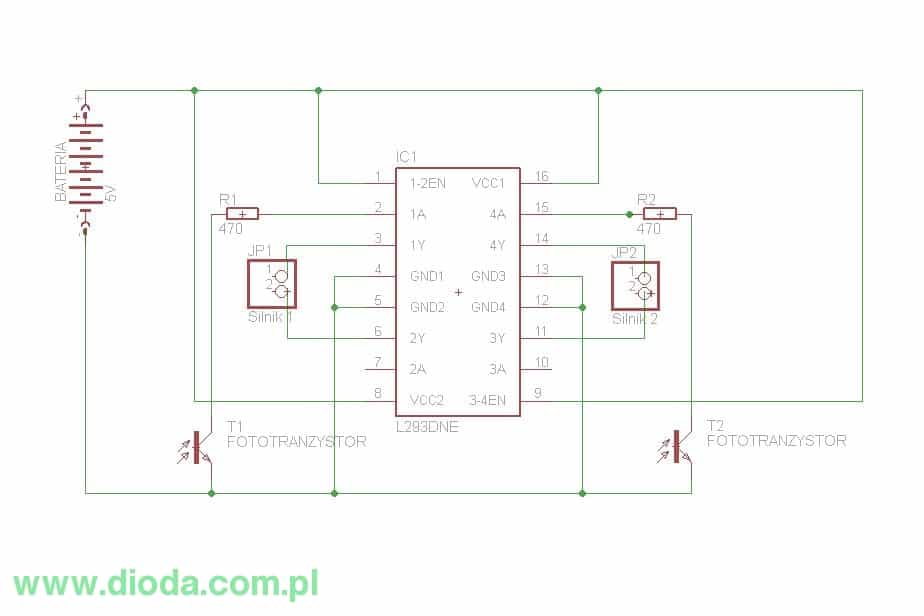

epsilon Napisano Maj 9, 2009 Udostępnij Napisano Maj 9, 2009 Witam, jest to mój pierwszy post, więc od razu się przedstawię. Jestem Michał, mam 16 lat, mieszkam w Krakowie. Robotyką zainteresowałem się jakieś dwa-trzy tygodnie temu. Na mój pierwszy projekt wybrałem pospolitego światłoluba. I tu właśnie zaczyna się problem... Jakieś trzy dni temu skończyłem robić elektronikę do robota, wszystko działało i w ogóle. Postowiłem odłożyć ją do szafy i zająć się poszukiwaniem części mechanicznych. Dziś (sobota) wyjąłem elektronikę z szafy i chciałem zacząć wszystko podłączać na gotowo. Okazało się, że silniczki nie reagują na zmianę światła, a trzy dni temu działały jak należy, tj. zwalniały, zatrzymywały się... Dziś kręcą się cały czas od włączenia, sprawiłem woltomierzem przepływ prądu przy fototransystorze, na oby dwóch był równy 0. I tu rodzi się pytanie, czy to wina tranzystorów czy może tak moja szafa działa na sprzęt elektroniczny? Schemat mojego robota w załączniku. Proszę o szybką odpowiedź, bo boję się, że mi sklep zamkną. Pozdrawiam, Michał Cytuj Link do komentarza Share on other sites More sharing options...
Special11 Maj 9, 2009 Udostępnij Maj 9, 2009 No to jak działało, a teraz nie działa to sprawdź może czy wszystkie połączenia są gdzie trzeba, bo może jakiś kabelek się odłączył czy cuś. A i co masz napisane na układzie scalonym bo może być różnie (L293D, L293DNE, L293 itp.) Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 Układ scalony mam l293dne, chodzi mi o to, że przedtem reagował na światło a teraz nie, a przez 3 dni nic z tym nie robiłem... W tym problem, że teraz silniki się kręcą nawet jak odlutowałem fototranzysotry, a i z nimi się kręciły bez zaptrzymywania po odciąciu światła. EDIT: Sprawdzałem połączenia, na 99% na płytce jest wszystko ok, na przedłużeniu fototranzystora również, bo tam nic nie robiłem i zgrzany jest termokurczką. Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 Special11, czytaj ze zrozumieniem. Trzy dni temu było wszystko dobrze, dziś wyciągnąłem i nie działą tak jak należy, a nic w ciągu tych trzech dni nie zmieniałem i chce tylko odpowiedź na pytanie: czy mam kupić nowe fototranzysotry czy może coś innego typu układ scalony? Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Special11 Maj 9, 2009 Udostępnij Maj 9, 2009 Fototranzystory nie psują się w trzy dni. Ewentualnie można zamienić, a scalak chyba sie nie grzeje? I sprawdź czy napewno podpiołeś silniki pod dobre wejścia 3-6 i 11-14 bo nieraz można sie pomylić i podłączyć zamiast do 3 nóżki to do 4 i wtedy będzie kręcić sie na dobre. Cytuj Link do komentarza Share on other sites More sharing options...
rasta Maj 9, 2009 Udostępnij Maj 9, 2009 W nocie katalogowej scalaka masz układ testowy opisany, sprawdź czy działa. Później sprawdź, czy na fototr. pod wpływem światła pojawia się/znika napięcie. I woltomierzem nie mierzymy przepływu prądu, tylko napięcie :] Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 Wszystko jest dobrze zlutowane a scalak się nie grzeje, myślę że mogłem spalić fototranzystory przez przypadek jak robiłem drobne poprawki dziś przy płytce, co o tym myślicie? Cytuj Link do komentarza Share on other sites More sharing options...
Special11 Maj 9, 2009 Udostępnij Maj 9, 2009 Wyjmij fototranzystor i omomierzem ustawionym na 2000k sprawdź czy jak dasz fototranzystor pod światło to rezystancja zmieni się blisko na 0. Myśle że to nie jest wina fototranzystorów, przecież napisałeś, że wyjąłeś fototranzystory i nadal silniki się kręciły, co oznacza że silniki nie reagują na wyjścia 2-15. 1 Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 przy wyłączonym świetle w zacienionym miejscu rezystancja skacze po 350-700 a jak włącze światło jest to 000-002, tak jest w obu fototranzysotrach Cytuj Link do komentarza Share on other sites More sharing options...
Special11 Maj 9, 2009 Udostępnij Maj 9, 2009 Czyli dobrze działają. Może za małe napięcie dajesz albo za duże? Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 3 baterie AA, dwa akumulatorki i jedna jakaś zwykła, wychodzi napięcie 3.80V - widocznie baterie słabe. myślicie, że to za mało? polutuje jeszcze raz, pokombinuje i opisze za 10 minut. Cytuj Link do komentarza Share on other sites More sharing options...
Special11 Maj 9, 2009 Udostępnij Maj 9, 2009 L293D wymaga napięcia minimum 4.5V czyli 3xAA Cytuj Link do komentarza Share on other sites More sharing options...
epsilon Maj 9, 2009 Autor tematu Udostępnij Maj 9, 2009 hmm. podłączyłem na nowo... działa jedna strona, sprawdzałem i druga jest dobrze podłączona, myślicie że nie działa ze względu na zasilanie? Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Maj 9, 2009 Udostępnij Maj 9, 2009 Wrzuć fotkę płytki, ciekaw jestem jak wyglądają te luty.. Cytuj Link do komentarza Share on other sites More sharing options...
soban Maj 9, 2009 Udostępnij Maj 9, 2009 Były już tematy związane z Światłolubkiem : link do mojego projektu - https://www.forbot.pl/forum/topics53/brat-swiatlolubka-vt1651.htm Link do projektu użytkownika Jamtex (Polecam) - https://www.forbot.pl/forum/topics7/jednoukladowy-swiatlolubek-vt850.htm Pozdrawiam 😎 Cytuj Link do komentarza Share on other sites More sharing options...
